Comtrade格式录波数据显示

article/2025/10/22 3:50:37

本文介绍几种comtrade格式的电力录波查看方法，并给出相关的下载链接这几个软件的具体使用方法就不一一详述了，最后给出使用MATLAB GUI的录波数据查看步骤具体还是要自己动手实现

几个软件实现效果图以及相关下载链接仅供参考

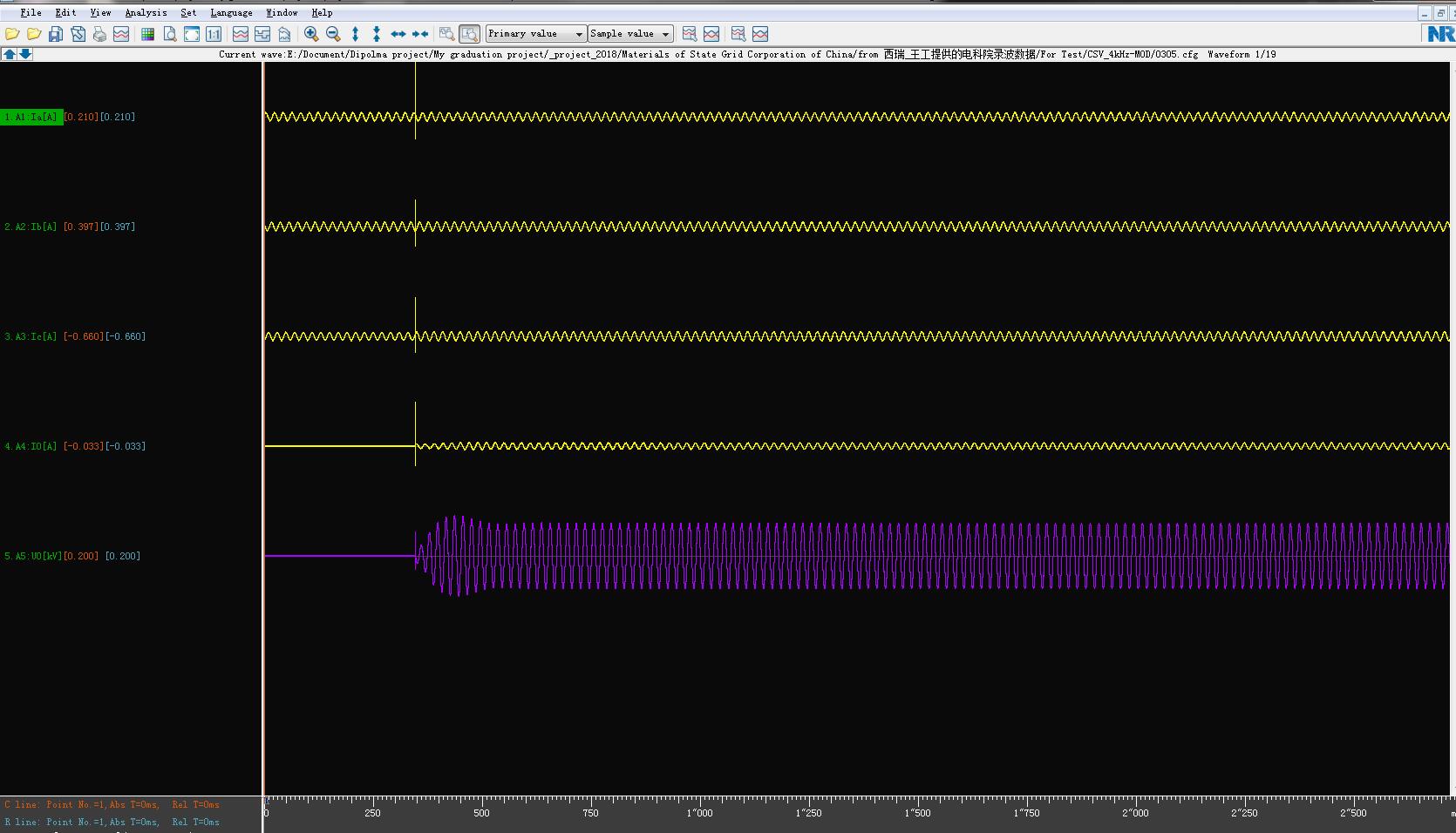

ScopeView Download
效果图：
SFT2826 Download
效果图：
PQDiffractor Download
效果图：
OMICRON SVScout Download
效果图：

如果无法下载或者无法安装建议更换软件上面几个总有一款适合你
—更新20181112—
工具 waveEV

该工具可以直接下载，但是由于在CSDN上是有30积分下载的，不方便直接上链接 需要的可以留言 *留下邮箱 *
—更新完毕—

最后介绍使用MATLAB，利用GUI显示comtrade录波

第一种方法可以使用read_comtrade函数来读取 COMTRADE reader

这个我先不做介绍之后可能会补充读者可以参考连接下载相关文件测试

第二种方法利用GUI显示录波

图形用户界面（Graphical User Interface，GUI）又称图形用户接口，是指采用图形方式显示的计算机操作用户界面。创建Matlab GUI界面通常有两种方式：一种是使用.m文件直接动态添加控件；另一种是使用GUIDE快速的可视化生成GUI界面。
电力系统瞬态数据交换通用格式（Common format for transient data exchange，COMTRADE）是IEEE为了解决数字故障录波装置、数字保护、微机测试装置之间的数据交换问题，于1991年提出、1999年修订和完善的一种公用的数据传输格式标准。该标准提供一种易于说明的数据交换通用格式，为不同厂家生产的设备所遵循。本文采用GUIDE方法创建Matlab GUI实现Comtrade格式录波数据显示。

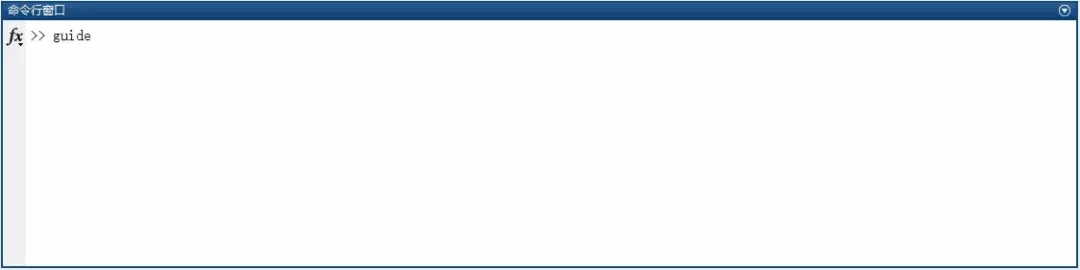

首先，启动matlab，在命令窗口输入guide。

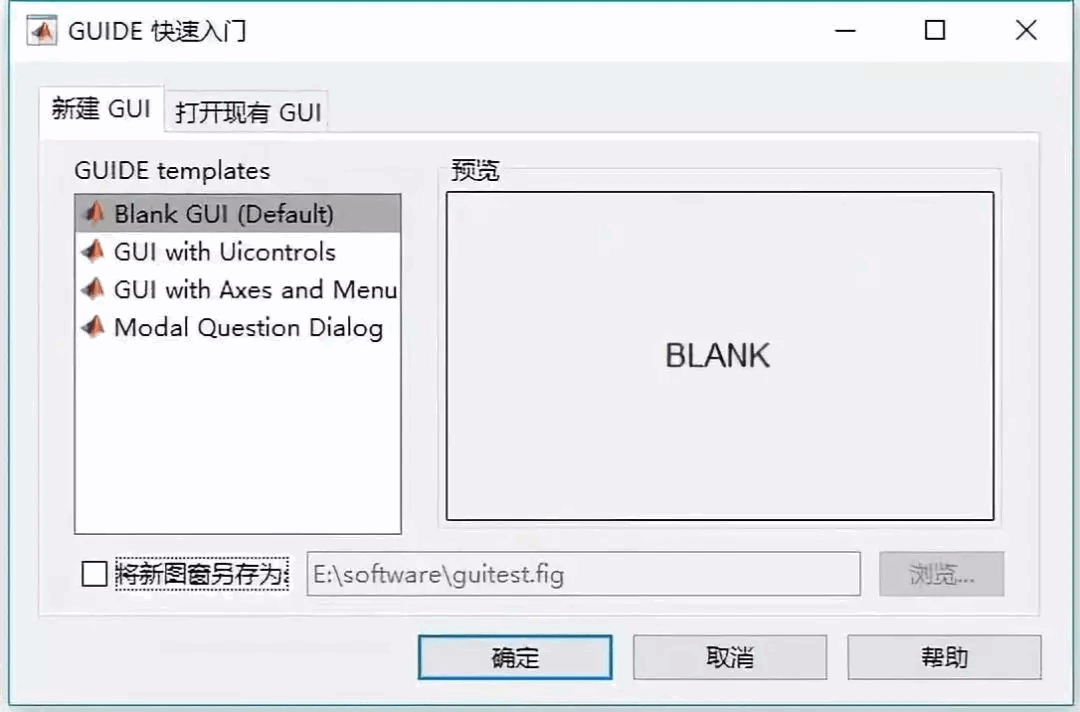

在弹出的窗口选择 Blank GUI。

在这里插入图片描述

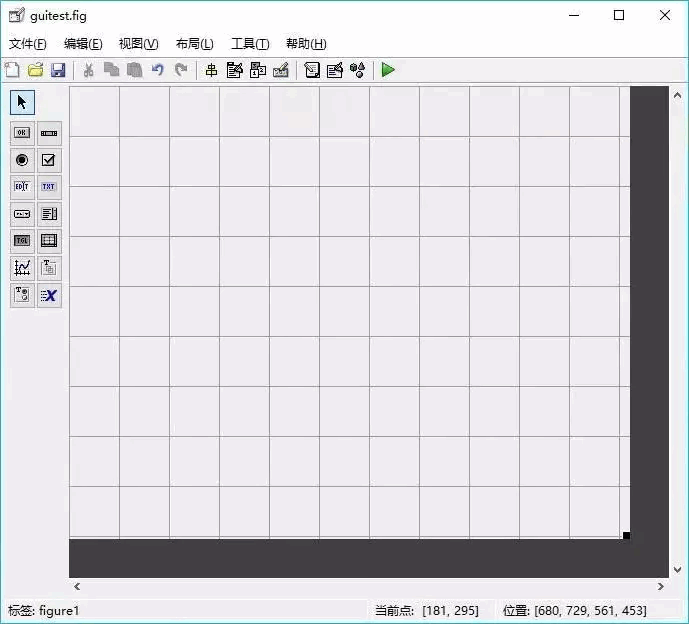

随后弹出的窗口中，左侧是工具栏，可以拖拽；右侧是展示界面。

在这里插入图片描述

左侧工具栏控件按图中顺序依次为：

按钮 Push Button	滚动条 Slider
单选按钮 Radio Button	检查框 Checkbox
可编辑文本 Edit Text	静态文本 Static Text
弹出式菜单 Popup Menu	列表框 Listbox
切换按钮 Toggle Button	表格 Table
坐标 Axes	面板 Panel
按钮组 Button Group	ActiveX控件

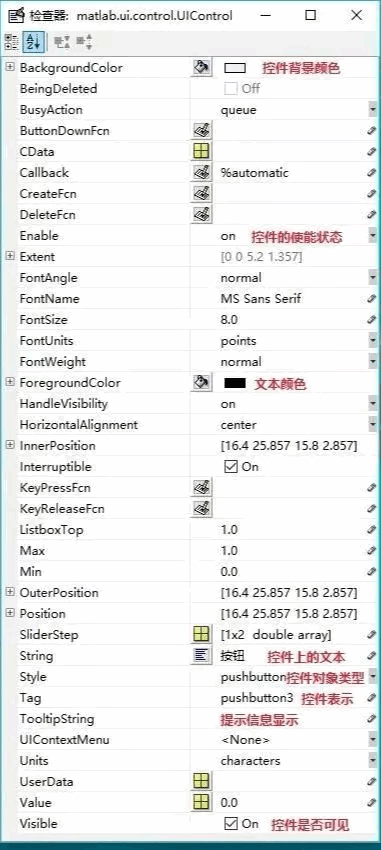

双击控件，在检查器中显示各控件的属性，其中常规属性有（以按钮控件为例）：

在这里插入图片描述

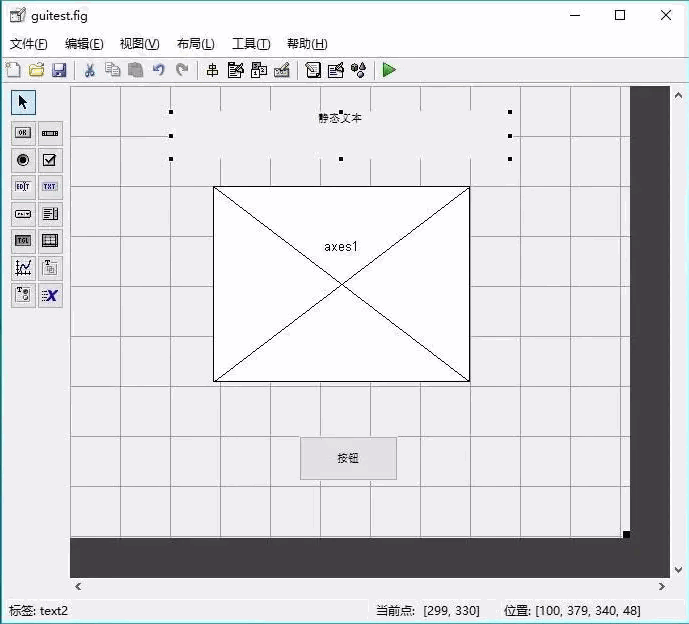

在展示界面添加静态文本、坐标和按钮

在这里插入图片描述

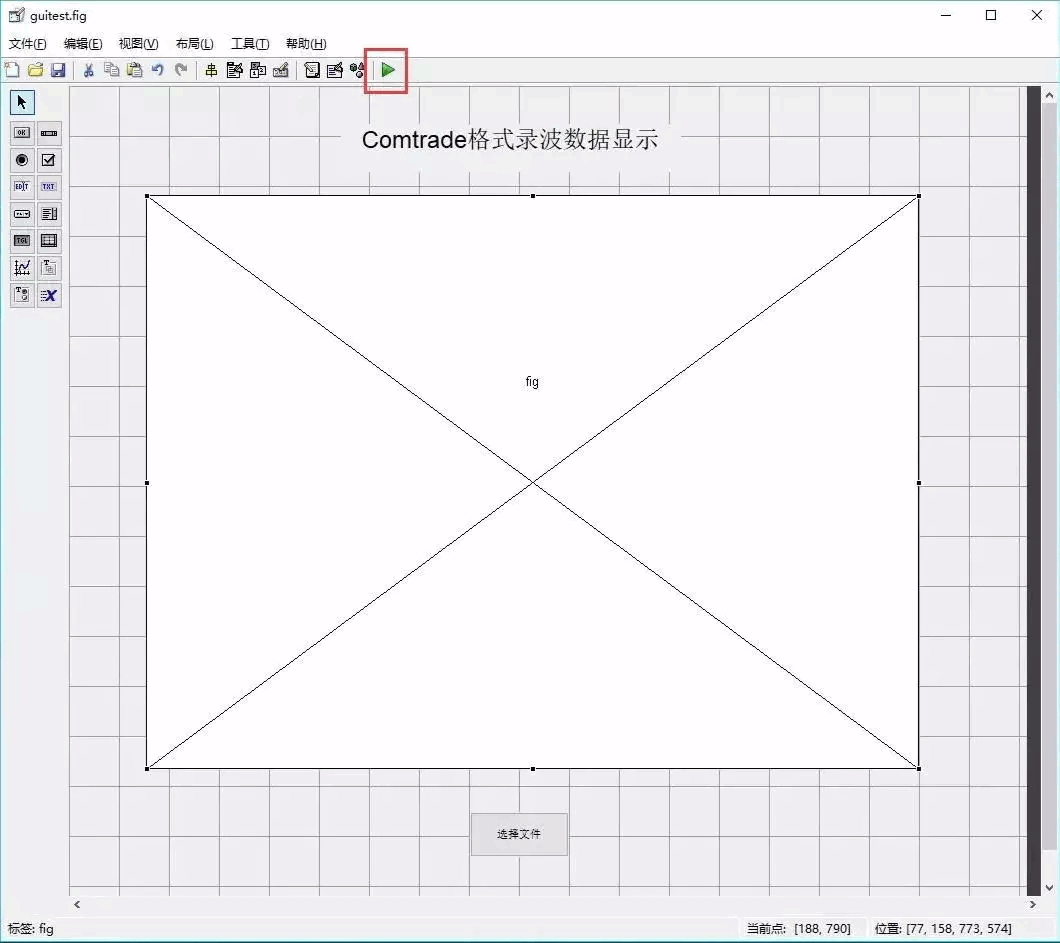

编辑静态文本为“Comtrade格式录波数据显示”；编辑坐标为“fig”；编辑按钮为“选择文件”。

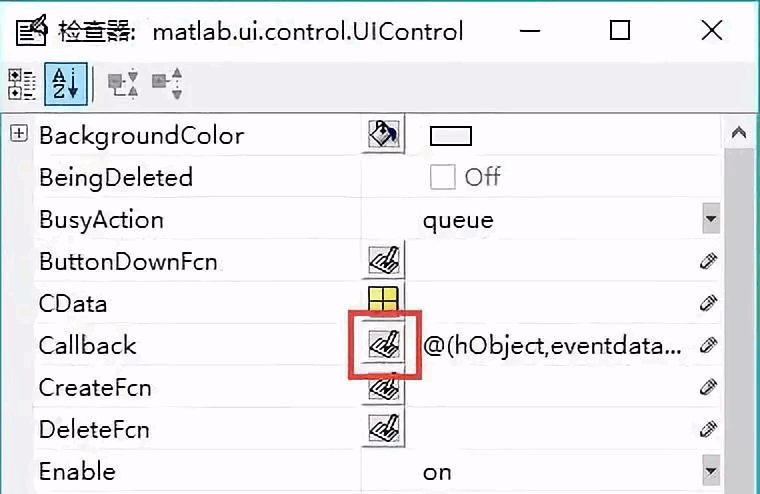

进一步编辑按钮的事件响应Callback，单击图中红框内的按钮：

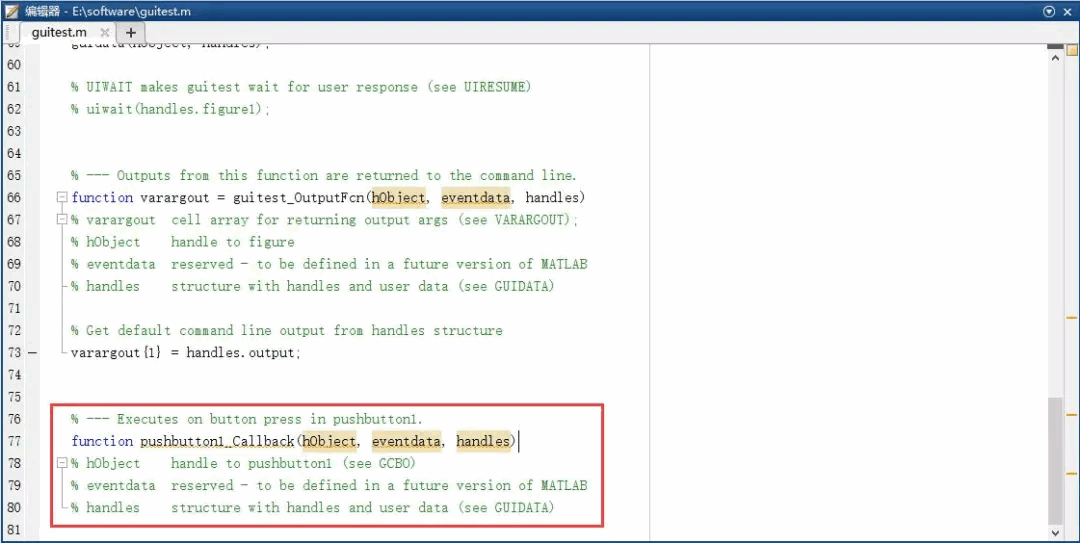

跳转到脚本guitest.m：
直接修改上图红框中的代码如下：

function pushbutton1_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
[t,data]= ComtradeRead();
%% 显示
axes(handles.fig); %打开fig的句柄
subplot(311)
plot(t,data(:,1),'r',t,data(:,2),'g',t,data(:,3),'b')
subplot(312)
plot(t,data(:,4),'k')
subplot(313)
plot(t,data(:,5),'r',t,data(:,6),'g',t,data(:,7),'b')

其中，[t,data]=ComtradeRead()源程序如下，相关代码已作注释：

function [t,data] = ComtradeRead()
%% 导入数据
[CFGFileName,PathName] = uigetfile('*.cfg','选择.CFG文件'); %打开.CFG文件
CFGPathFile = [PathName CFGFileName]; %读取.CFG文件路径和名称
DatFileName = [CFGFileName(:,1:length(CFGFileName)-4) '.dat']; %获得.DAT文件名称
DATPathFile = [PathName  DatFileName]; %获得.DAT文件路径
%% 读取配置文件
CFGid = fopen(CFGPathFile);
CFG = textscan(CFGid,'%s','delimiter','\n');
fclose(CFGid);
CFG_len = length(CFG{1,1});
CFG_str = cell(size(CFG{1,1}));
for i = 1:CFG_lentemp_str = char(CFG{1,1}{i});CFG_str{i}=textscan(temp_str,'%s','delimiter',',');
end
% 通道数目
No_Ch = str2double(cell2mat(CFG_str{2,1}{1,1}(1)));
Ana_Ch = CFG_str{2,1}{1,1}{2,1};
Ana_Ch(length(Ana_Ch)) = [];
Ana_Ch = str2double(Ana_Ch);
Dig_Ch = CFG_str{2,1}{1,1}{3,1};
Dig_Ch(length(Dig_Ch)) = [];
Dig_Ch = str2double(Dig_Ch);
% 采样频率
samp_rate = textscan(cell2mat(CFG_str{5+No_Ch,1}{1,1}(1)),'%f');
samp_rate = samp_rate{1,1};
% 数据长度
dat_len = textscan(cell2mat(CFG_str{5+No_Ch,1}{1,1}(2)),'%f');
dat_len = dat_len{1,1};
% 存储格式
format=char(CFG_str{8+No_Ch,1}{1,1}(1));
%% 读取数据文件
DAT_id = fopen(DATPathFile);
algdat = zeros(dat_len,Ana_Ch+2);
num = zeros(dat_len,1);
time = zeros(dat_len,1);
if strcmpi(format, 'BINARY')for i = 1:dat_lennum(i) = fread(DAT_id,1,'int32');time(i) = fread(DAT_id,1,'int32');row_array = fread(DAT_id,Ana_Ch+ceil(Dig_Ch/16),'int16');for j=3:Ana_Ch+2algdat(i,j) = row_array(j-2);endendalgdat(:,1) = num;algdat(:,2) = time;
elseDAT = textscan(DAT_id, '%s', 'delimiter', '\n');for i = 1:dat_lenDAT_str = textscan(char(DAT{1,:}(i)), '%n', 'delimiter', ',');for j=1:Ana_Ch+2algdat(i,j) = dat_string(j);endend
end
fclose(DAT_id);
t = algdat(:,2)./1000;
%% 获得最终数据
data = zeros(dat_len, Ana_Ch);
for i = 1:Ana_Chj = i+2;var_string = strcat('Ch',char((CFG_str{j,1}{1,1}{1,1})));multiplier = str2double(CFG_str{j,1}{1,1}{6,1});offset = str2double(CFG_str{j,1}{1,1}{7,1}); data(:,i) = algdat(:,i+2)*multiplier+offset;
end
end
