uwb最详细的DS-TWR测距

简介

•测距、定位和数据传输。

•利用双向测距（TOF）测量或单向到达时间差（TDOA）到达时间差，误差在10cm，经过一定的滤波可以达到更低。

•跨越 3.5 GHz 至 6.5 GHz 的 6 个 RF 频段。

•支持 110 kbps， 850 kbps 和 6.8 Mbps 的数据速率。

•高数据传输速率，可以保持播放时间短，从而节省电量并延长电池的使用寿命。

•它能够处理严重的多路径环境，因此非常适合高度反射的射频环境。

测距原理

以两个uwb设备测距为例
在这里插入图片描述

设备A在a时刻发送消息(消息内容包含a时间戳)，设备B接收在c时刻接收到消息，设备B在接收和发送消息，都可以记录当前的时间戳。
那计算a-c是不是就是电磁波在空气中传输的时间？答案不是，时间有很大的时间误差。因为它们的时钟并不同步。

a-b是本地时钟，那是不是电磁波往返的时间？答案不是，这里还需要考虑到Trely，设备A发送给设备B到设备B发送给设备A的时间（设备B接收到消息后，做消息处理和硬件天线延迟的问题），这个不能不计，1 ns(纳秒) 的误差相当于测量距离的 30 cm 误差（光速)。

什么是时钟同步?

在某一个时刻，设备A和设备B的节拍相同，假设从0计数到65536，设备从一上电就开始计数，但是你能保证所有设备上电都是同时从0开始计数吗？显然不行的。

那有什么办法可以计算电磁波在空气中飞行的时间？

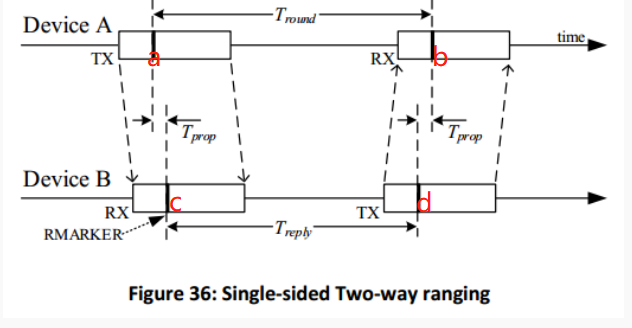

单向双向测距（SS-TWR）涉及单个消息从一个节点到另一个节点的往返延迟的简单测量，以及将响应发送回原始节点。（a-b）-（c-d）：表示电磁波在空气中飞行的往返时间。

如果不能理解，举个例子：

地球和火星的距离。来自地球的老王，打电话给在火星上的老马并看了现在的时间12:00:00(时分秒)，老马接到电话，时间是18:00:00，多了一会，在18:05:00老马打了电话给老王，老王在12:13:00接到电话。
因为他们的频率是一致，都是以秒为单位(假设)，通过这些数据可以计算信号在地球和火星间飞行的时间，往返的时间是13-5=8分钟；这里我们还要考虑到老马或者老王的表是否快几秒的误差可能。

在这里插入图片描述

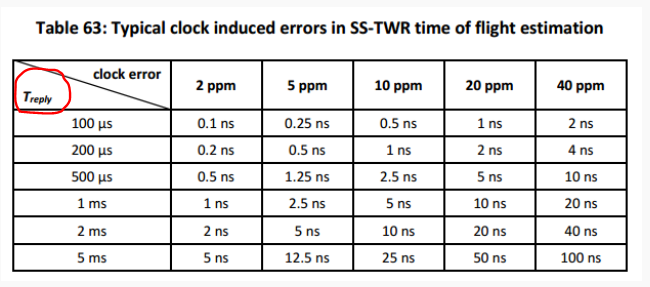

可以看出，随着 Treply 增加，并且随着时钟偏移增加，飞行时间估计中的误差增加到误差使得估计非常不准确的程度。由于这个原因， SS-TWR 不常用。

在这里插入图片描述

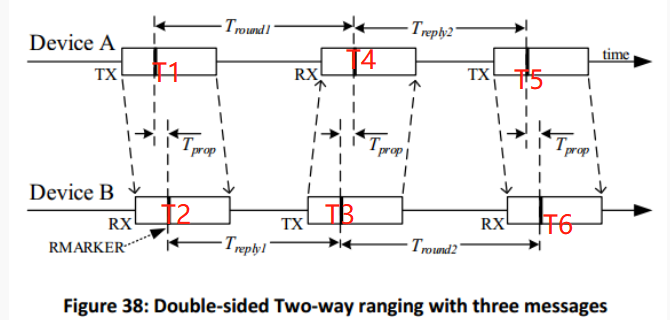

DS-TWR 双向双向测距（DS-TWR）是基本的单向双向测距的延伸，其中使用了两个往返时间测量，并将其组合在一起，从而得到飞行时间结果即使相当长的响应延迟也是错误的。极度降低Treply 的时间。因为一些障碍物或者噪声的干扰，测距变化较大，最好多次取平均值，DS-TWR就是这种。
测距公式：
在这里插入图片描述

代码讲解
uwb硬件实物开源

						uwb硬件实物开源

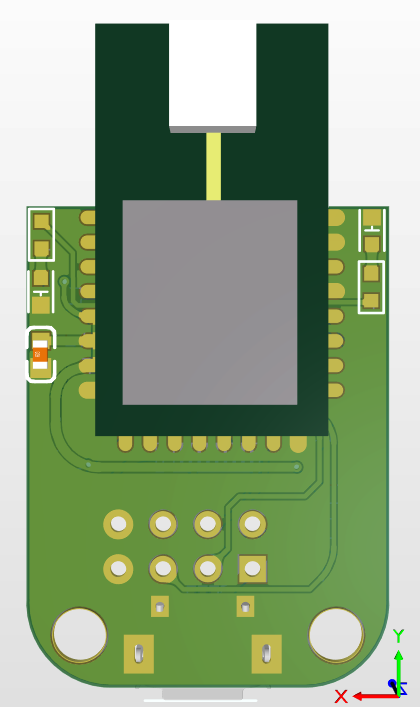

在这里插入图片描述

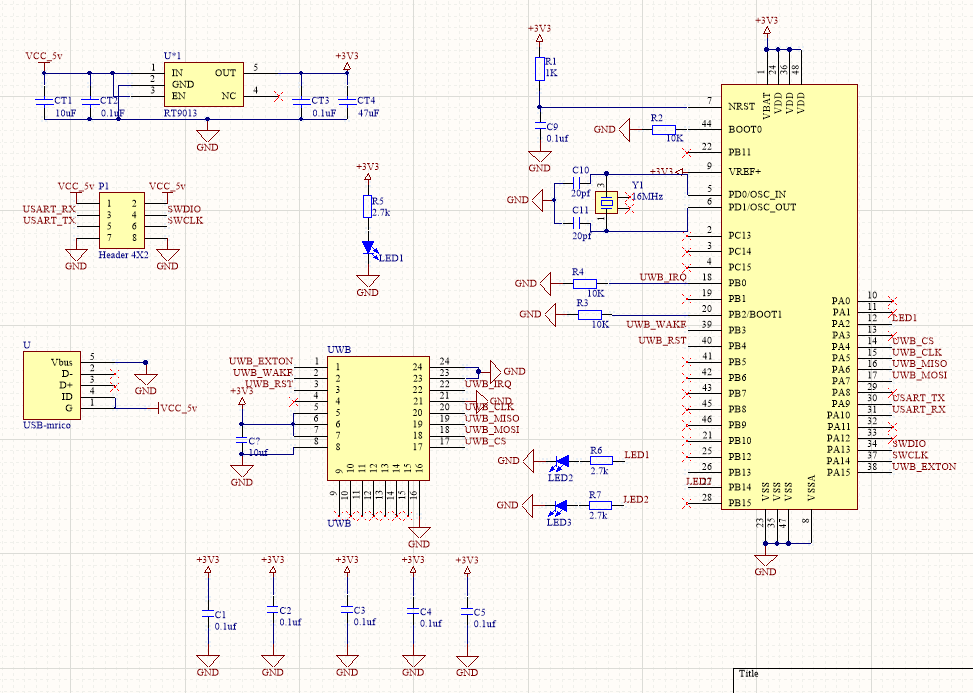

					 uwb硬件原理图

主控与uwb通信中，只使用了UWB_RST和SPI引脚。

//消息头
//设备B 基站
static uint8 rx_poll_msg[] = {0x00, 0x88, 0, 0xCA, 0xDE, 'H', 'A', 'V', 'E', 0x21, 0, 0, 0, 0};
static uint8 tx_resp_msg[] = {0x41, 0x88, 0, 0xCA, 0xDE, 'L', 'O', 'V', 'E', 0x10, 0x02, 0, 0, 0, 0};
static uint8 rx_final_msg[] = {0x41, 0x88, 0, 0xCA, 0xDE, 'O', 'P', 'E', 'N', 0x23, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0};
//设备A 标签
static uint8 tx_poll_msg[] = {0x00, 0x88, 0, 0xCA, 0xDE, 'H', 'A', 'V', 'E', 0x21, 0, 0, 0, 0};
static uint8 rx_resp_msg[] = {0x41, 0x88, 0, 0xCA, 0xDE, 'L', 'O', 'V', 'E', 0x10, 0x02, 0, 0, 0, 0,0};
static uint8 tx_final_msg[] = {0x41, 0x88, 0, 0xCA, 0xDE, 'O', 'P', 'E', 'N', 0x23, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0};
//只定义消息 数据通信
static uint8 tx_distance_msg[] = {0x41, 0x88, 0, 0xAA, 0xDE, 'W', 'A', 'V', 'E', 0xAA, 0, 0,0, 0, 0};
#define DISTAN_INDEX  9
#define TURE_LENGTH 5

通信流程

reset_DW1000();//重启DW1000 /* Target specific drive of RSTn line into DW1000 low for a period. */spi_set_rate_low();//降低SPI频率if(dwt_initialise(DWT_LOADUCODE) == -1)//初始化DW1000{while(1){GPIO_SetBits(GPIOA,GPIO_Pin_2);GPIO_SetBits(GPIOB,GPIO_Pin_14);deca_sleep(100);GPIO_ResetBits(GPIOA,GPIO_Pin_2);GPIO_ResetBits(GPIOB,GPIO_Pin_14);deca_sleep(100);}}spi_set_rate_high();//回复SPI频率/* Configure DW1000. See NOTE 6 below. */dwt_configure(&config);//配置DW1000/* Apply default antenna delay value. See NOTE 1 below. */dwt_setrxantennadelay(RX_ANT_DLY);    //设置接收天线延迟dwt_settxantennadelay(TX_ANT_DLY);    //设置发射天线延迟/* Set expected response's delay and timeout. See NOTE 4 and 5 below.* As this example only handles one incoming frame with always the same delay and timeout, those values can be set here once for all. */dwt_setrxaftertxdelay(POLL_TX_TO_RESP_RX_DLY_UUS);//设置发送后开启接收，并设定延迟时间dwt_setrxtimeout(RESP_RX_TIMEOUT_UUS);            //设置接收超时时间

设备A作为标签，主动发送消息（poll T1 时间戳）DS-TWR测距

tx_poll_msg[ALL_MSG_ANTHOR_IDX] = dest_anthor;  //UWB POLL 包数据
rx_resp_msg[ALL_MSG_ANTHOR_IDX] = dest_anthor;  //UWB RESPONSE 包数据
tx_final_msg[ALL_MSG_ANTHOR_IDX] = dest_anthor;//UWB Fianl 包数据
/* Write frame data to DW1000 and prepare transmission. See NOTE 7 below. */
tx_poll_msg[ALL_MSG_SN_IDX] = frame_seq_nb;
dwt_writetxdata(sizeof(tx_poll_msg), tx_poll_msg, 0);//将Poll包数据传给DW1000，将在开启发送时传出去
dwt_writetxfctrl(sizeof(tx_poll_msg), 0);//设置超宽带发送数据长度/* Start transmission, indicating that a response is expected so that reception is enabled automatically after the frame is sent and the delay* set by dwt_setrxaftertxdelay() has elapsed. */
dwt_starttx(DWT_START_TX_IMMEDIATE | DWT_RESPONSE_EXPECTED);//开启发送，发送完成后等待一段时间开启接收，等待时间在dwt_setrxaftertxdelay中设置
//发送完 打开接收器 uwb寄存器会记录发射的时间戳
/* We assume that the transmission is achieved correctly, poll for reception of a frame or error/timeout. See NOTE 8 below. */
while (!((status_reg = dwt_read32bitreg(SYS_STATUS_ID)) & (SYS_STATUS_RXFCG | SYS_STATUS_ALL_RX_ERR)))//不断查询芯片状态直到成功接收或者发生错误
{ };

设备B作为基站，接收poll消息并发送resp （T2 T3时间戳）

dwt_setrxtimeout(0);//设定接收超时时间，0位没有超时时间
/* Activate reception immediately. */
dwt_rxenable(0);//打开接收
/* Poll for reception of a frame or error/timeout. See NOTE 7 below. */
while (!((status_reg = dwt_read32bitreg(SYS_STATUS_ID)) & (SYS_STATUS_RXFCG | SYS_STATUS_ALL_RX_ERR)))//不断查询芯片状态直到接收成功或者出现错误
{ };
if (status_reg & SYS_STATUS_RXFCG)//成功接收
{           /* Clear good RX frame event in the DW1000 status register. */dwt_write32bitreg(SYS_STATUS_ID, SYS_STATUS_RXFCG);//清楚标志位/* A frame has been received, read it into the local buffer. */frame_len = dwt_read32bitreg(RX_FINFO_ID) & RX_FINFO_RXFL_MASK_1023;//获得接收数据长度if (frame_len <= RX_BUFFER_LEN){dwt_readrxdata(rx_buffer, frame_len, 0);}  /*判断数据*/if(rx_buffer[ALL_MSG_ANTHOR_IDX]!=ANCHOR_ID)continue;/* Check that the frame is a poll sent by "DS TWR initiator" example.* As the sequence number field of the frame is not relevant, it is cleared to simplify the validation of the frame. */rx_buffer[ALL_MSG_SN_IDX] = 0;if (rx_buffer[Frame_type]==0x21)//判断是否是poll包数据{uint32 resp_tx_time;/* Retrieve poll reception timestamp. */poll_rx_ts = get_rx_timestamp_u64();//获得Poll包接收时间T2/* Set send time for response. See NOTE 8 below. */resp_tx_time = (poll_rx_ts + (POLL_RX_TO_RESP_TX_DLY_UUS * UUS_TO_DWT_TIME)) >> 8;//计算Response发送时间T3。dwt_setdelayedtrxtime(resp_tx_time);//设置Response发送时间T3/* Set expected delay and timeout for final message reception. */dwt_setrxaftertxdelay(RESP_TX_TO_FINAL_RX_DLY_UUS);//设置发送完成后开启接收延迟时间dwt_setrxtimeout(FINAL_RX_TIMEOUT_UUS);//接收超时时间/* Write and send the response message. See NOTE 9 below.*/memcpy(&tx_resp_msg[11],&dis,2);tx_resp_msg[ALL_MSG_TAG_IDX] = rx_buffer[ALL_MSG_TAG_IDX];tx_resp_msg[ALL_MSG_SN_IDX] = frame_seq_nb;dwt_writetxdata(sizeof(tx_resp_msg), tx_resp_msg, 0);//写入发送数据dwt_writetxfctrl(sizeof(tx_resp_msg), 0);//设定发送长度dwt_starttx(DWT_START_TX_DELAYED | DWT_RESPONSE_EXPECTED);//延迟发送，等待接收while (!((status_reg = dwt_read32bitreg(SYS_STATUS_ID)) & (SYS_STATUS_RXFCG | SYS_STATUS_ALL_RX_ERR)))///不断查询芯片状态直到接收成功或者出现错误{ };

设备A 接收resp 发送final（）T4 T5

if (status_reg & SYS_STATUS_RXFCG)//如果成功接收
{          uint32 frame_len;/* Clear good RX frame event and TX frame sent in the DW1000 status register. */dwt_write32bitreg(SYS_STATUS_ID, SYS_STATUS_RXFCG | SYS_STATUS_TXFRS);//清楚寄存器标志位/* A frame has been received, read it into the local buffer. */frame_len = dwt_read32bitreg(RX_FINFO_ID) & RX_FINFO_RXFLEN_MASK;  //获得接收到的数据长度dwt_readrxdata(rx_buffer, frame_len, 0);   //读取接收数据/*数据帧类型判断*/if(rx_buffer[ALL_MSG_TAG_IDX] != TAG_ID)//检测TAG_IDcontinue;/* Check that the frame is the expected response from the companion "DS TWR responder" example.* As the sequence number field of the frame is not relevant, it is cleared to simplify the validation of the frame. */rx_buffer[ALL_MSG_SN_IDX] = 0;if (rx_buffer[Frame_type]==0x10)//判断接收到的数据是否是response数据{uint32 final_tx_time;/* Retrieve poll transmission and response reception timestamp. */poll_tx_ts = get_tx_timestamp_u64();                    //获得POLL发送时间T1resp_rx_ts = get_rx_timestamp_u64();                    //获得RESPONSE接收时间T4//距离发送memcpy(&dist[dest_anthor],&rx_buffer[11],2);/* Compute final message transmission time. See NOTE 9 below. */final_tx_time = (resp_rx_ts + (RESP_RX_TO_FINAL_TX_DLY_UUS * UUS_TO_DWT_TIME)) >> 8;//计算final包发送时间，T5=T4+Treply2dwt_setdelayedtrxtime(final_tx_time);//设置final包发送时间T5/* Final TX timestamp is the transmission time we programmed plus the TX antenna delay. */final_tx_ts = (((uint64)(final_tx_time & 0xFFFFFFFE)) << 8) + TX_ANT_DLY;//final包实际发送时间是计算时间加上发送天线delay/* Write all timestamps in the final message. See NOTE 10 below. */final_msg_set_ts(&tx_final_msg[FINAL_MSG_POLL_TX_TS_IDX], poll_tx_ts);//将T1，T4，T5写入发送数据final_msg_set_ts(&tx_final_msg[FINAL_MSG_RESP_RX_TS_IDX], resp_rx_ts);final_msg_set_ts(&tx_final_msg[FINAL_MSG_FINAL_TX_TS_IDX], final_tx_ts);tx_final_msg[ALL_MSG_SN_IDX] = frame_seq_nb;dwt_writetxdata(sizeof(tx_final_msg), tx_final_msg, 0);//将发送数据写入DW1000dwt_writetxfctrl(sizeof(tx_final_msg), 0);//设定发送数据长度dwt_starttx(DWT_START_TX_DELAYED);//设定为延迟发送

设备B接收final，final消息包（包含了设备A的T1 T4 T5），汇总后开始计算距离。

if (status_reg & SYS_STATUS_RXFCG)//接收成功{/* Clear good RX frame event and TX frame sent in the DW1000 status register. */dwt_write32bitreg(SYS_STATUS_ID, SYS_STATUS_RXFCG | SYS_STATUS_TXFRS);//清楚标志位/* A frame has been received, read it into the local buffer. */frame_len = dwt_read32bitreg(RX_FINFO_ID) & RX_FINFO_RXFLEN_MASK;//数据长度dwt_readrxdata(rx_buffer, frame_len, 0);//读取接收数据/* Check that the frame is a final message sent by "DS TWR initiator" example.* As the sequence number field of the frame is not used in this example, it can be zeroed to ease the validation of the frame. */rx_buffer[ALL_MSG_SN_IDX] = 0;if (rx_buffer[Frame_type]==0x23)//判断是否为Fianl包{uint32 poll_tx_ts, resp_rx_ts, final_tx_ts;uint32 poll_rx_ts_32, resp_tx_ts_32, final_rx_ts_32;double Ra, Rb, Da, Db;int64 tof_dtu;/* Retrieve response transmission and final reception timestamps. */resp_tx_ts = get_tx_timestamp_u64();//获得response发送时间T3final_rx_ts = get_rx_timestamp_u64();//获得final接收时间T6/* Get timestamps embedded in the final message. */final_msg_get_ts(&rx_buffer[FINAL_MSG_POLL_TX_TS_IDX], &poll_tx_ts);//从接收数据中读取T1，T4，T5final_msg_get_ts(&rx_buffer[FINAL_MSG_RESP_RX_TS_IDX], &resp_rx_ts);final_msg_get_ts(&rx_buffer[FINAL_MSG_FINAL_TX_TS_IDX], &final_tx_ts);/* Compute time of flight. 32-bit subtractions give correct answers even if clock has wrapped. See NOTE 10 below. */poll_rx_ts_32 = (uint32)poll_rx_ts;//使用32位数据计算resp_tx_ts_32 = (uint32)resp_tx_ts;final_rx_ts_32 = (uint32)final_rx_ts;Ra = (double)(resp_rx_ts - poll_tx_ts);//Tround1 = T4 - T1  Rb = (double)(final_rx_ts_32 - resp_tx_ts_32);//Tround2 = T6 - T3 Da = (double)(final_tx_ts - resp_rx_ts);//Treply2 = T5 - T4  Db = (double)(resp_tx_ts_32 - poll_rx_ts_32);//Treply1 = T3 - T2  tof_dtu = (int64)((Ra * Rb - Da * Db) / (Ra + Rb + Da + Db));//计算公式tof = tof_dtu * DWT_TIME_UNITS;distance = tof * SPEED_OF_LIGHT;//距离=光速*飞行时间dist2 = distance - dwt_getrangebias(config.chan,(float)distance, config.prf);//距离减去矫正系数dis = dist2*1000;//dis 为单位为mm的距离

自定义数据包

//发送
tx_distance_msg[ALL_MSG_ANTHOR_IDX] = 2;
tx_distance_msg[DISTAN_INDEX] = dist[0]/100;
tx_distance_msg[DISTAN_INDEX+1] = dist[0]%100;
tx_distance_msg[DISTAN_INDEX+2] = dist[1]/100;
tx_distance_msg[DISTAN_INDEX+3] = dist[1]%100;dwt_writetxdata(sizeof(tx_distance_msg), tx_distance_msg, 0);
dwt_writetxfctrl(sizeof(tx_distance_msg), 0);dwt_starttx(DWT_START_TX_IMMEDIATE);
while (!(dwt_read32bitreg(SYS_STATUS_ID) & SYS_STATUS_TXFRS))
{ };

//接收判断 接收用户数据
if(rx_buffer[ALL_MSG_ANTHOR_IDX]!=ANCHOR_ID)continue;
else if (memcmp(rx_buffer, tx_distance_msg, TURE_LENGTH) == 0)
{                                             dist[0] = rx_buffer[DISTAN_INDEX]*100+rx_buffer[DISTAN_INDEX+1];dist[1] = rx_buffer[DISTAN_INDEX+2]*100+rx_buffer[DISTAN_INDEX+3];}

如果是多基站，标签做个轮询每个基站测距，就可以完成。

这种遍历方式，不是最优的，可以采用中断的方式，检测UWB_IRQ引脚电平，判断接收消息类型，做对应的数据处理和数据回复。

 //中断设置/* Register RX call-back. *///接收消息的回调函数dwt_setcallbacks(&tx_conf_cb, &rx_ok_cb, &rx_to_cb, &rx_err_cb);/* Enable wanted interrupts (TX confirmation, RX good frames, RX timeouts and RX errors). *///设置对应的中断标志dwt_setinterrupt(DWT_INT_TFRS | DWT_INT_RFCG | DWT_INT_RFTO | DWT_INT_RXPTO | DWT_INT_RPHE | DWT_INT_RFCE | DWT_INT_RFSL | DWT_INT_SFDT, 1);

如果是采用这种方式做定位，也不是最优，还有更优的操作，TDOA定位，TDOA不需要UWB定位标签与定位基站之间进行往复通信，只需要定位标签发射一次UWB信号，工作时长缩短了，功耗也就大大降低了，故能做到更高的定位动态和定位容量。。

TDOA定位方案，这部分资料可以通过公众号 小昭debug的自救历程 干货资料获得。

在这里插入图片描述
