说明
绘图函数接受线条设定作为参数并相应地修改生成的图形。您可以为线条指定以下三个要素：
- 线型
- 标记符号
- 颜色
例如：
plot(x,y,'-.or')
使用点划线 (-.) 绘制 x-y 图，在数据点位置放置圆形标记 (o)，并将线条和标记设置为红色 (r)。可在数据参数之后，以字符向量形式指定各要素（任意顺序）。请注意，线条设定不是名称-值对组。
给制不带线条的数据点
如果指定标记而不是线型，则将仅绘制标记。例如：
plot(x,y,'d')
线型、标记符号和颜色
可以指明要显示的线型、标记和颜色，下表进行了详细介绍：
线型设置
| 线型 | 说明 |
|---|---|
| - | 实线 |
| – | 虚线 |
| : | 点线 |
| -. | 点划线 |
标记符号设置
| 标记 | 说明 |
|---|---|
| ‘o’ | 圆圈 |
| ‘+’ | 加号 |
| ‘*’ | 星号 |
| ‘.’ | 点 |
| ‘x’ | 叉号 |
| ‘_’ | 水平线条 |
| ‘s’ | 方形 |
| ‘d’ | 菱形 |
| ‘^’ | 上三角 |
| ‘v’ | 下三角 |
| ‘>’ | 右三角 |
| ‘<’ | 左三角 |
| ‘p’ | 五角形 |
| ‘h’ | 六角形 |
颜色设置
| 线型 | 说明 |
|---|---|
| y | 黄色 |
| m | 品红色 |
| c | 青蓝色 |
| r | 红色 |
| g | 绿色 |
| b | 蓝色 |
| w | 白色 |
| k | 黑色 |
相关属性
MATLAB图形允许控制下列直观特征：
LineWidth- 指定线条的宽度（以磅为单位）。MarkerEdgeColor- 指定标记颜色或填充标记（圆形、方形、菱形、五角形、六角形和四个三角形）的边颜色。MarkerFaceColor- 指定填充标记的面的颜色。MarkerSize- 指定标记的大小（以磅为单位，必须大于 0）。
示例
使用不同的线型、颜色和标记在三个不同的范围中绘制正弦函数图
figure
t = 0:pi/20:2*pi;
plot(t,sin(t),'-.r*')
hold on
plot(t,sin(t-pi/2),'--mo')
plot(t,sin(t-pi),':bs')
hold off
设置线条属性
示例： plot(x,y,'-o','MarkerIndices',[1 5 10]) 在第一、第五和第十个数据点处显示圆形标记。
示例： plot(x,y,'-x','MarkerIndices',1:3:length(y)) 每隔三个数据点显示一个交叉标记。
示例： plot(x,y,'Marker','square','MarkerIndices',5) 在第五个数据点显示一个正方形标记。

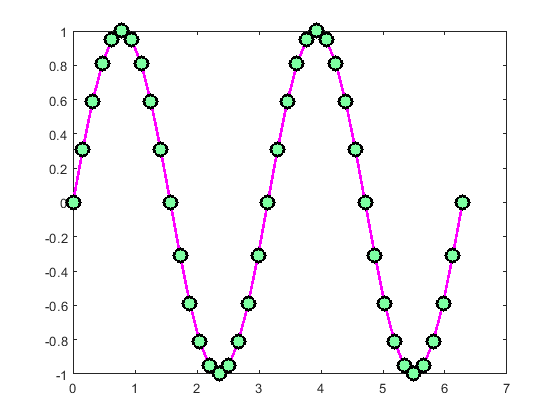

t = 0:pi/20:2*pi;
figure
plot(t,sin(2*t),'-mo',...'LineWidth',2,...'MarkerEdgeColor','k',...'MarkerFaceColor',[.49 1 .63],...'MarkerSize',10)
