一、前言
Tomcat服务器是一个开源的轻量级Web应用服务器，在中小型系统和并发量小的场合下被普遍使用，是开发和调试Servlet、JSP程序的首选。同时它是运行在JVM中的一个进程，包含Web容器，相当于是Web容器和JVM之间的中间件。
二、Tomcat的结构图

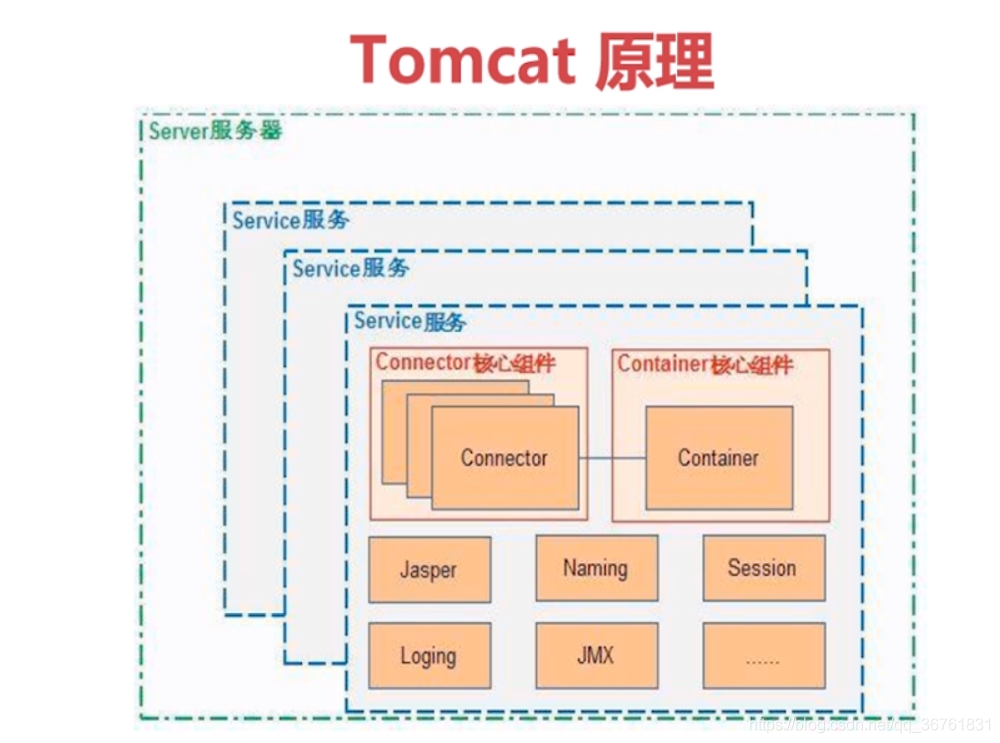

Tomcat的顶层结构图：
1、Tomcat中最顶层的容器是Server，代表着整个服务器，一个Server至少包含一个Service，用于具体提供服务。
2、Service主要包含两个部分：Connector和Container。Tomcat的心脏就是这两个组件，这两个组件的应用：Connector用于处理连接相关的事情，并提供Socket与Request和Respone相关的转化；Container用于封装和管理Servlet，以及具体处理Request请求。
PS：Sokcet是应用层与TCP/IP协议通信的中间软件抽象层，是一组接口，把复杂的TCP/IP的协议隐藏在接口后面。
3、一个Tomcat只有一个Server，一个Server可以包含很多个Service，一个Service只有一个Container，但是可以有多个Connectors，因为一个服务可以有多个连接。
4、多个Connector和一个Container就形成了一个Service，有了Service就可以对外提供服务了，但是Service还要一个生存环境，必须要有人能够给她生命,那就非Server莫属了！所有整个Tomcat的生命周期由Server控制。

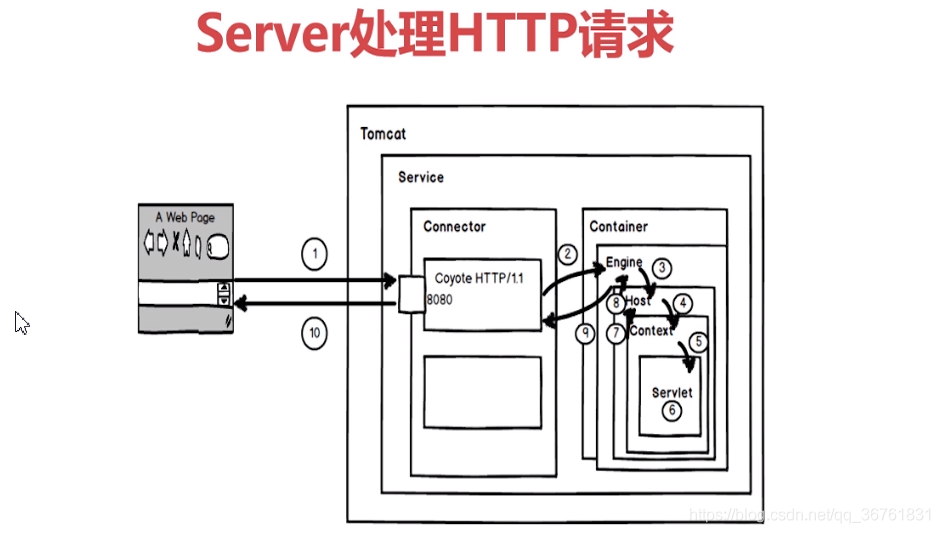

5、Server处理HTTP请求原理图：
1）用户在浏览器中输入该网址，请求被发送到本机端口8080，被在那里监听的Coyote HTTP/1.1 Connector获得；
2）Connector把该请求交给它所在的Service的Engine（Container）来处理，并等待Engine的回应；
3）Engine获得请求localhost/test/index.jsp，匹配所有的虚拟主机Host；
4）Engine匹配到名为localhost的Host（即使匹配不到也把请求交给该Host处理，因为该Host被定义为该Engine的默认主机），名为localhost的Host获得请求/test/index.jsp，匹配它所拥有的所有Context。Host匹配到路径为/test的Context（如果匹配不到就把该请求交给路径名为“
”的Context去处理）；5）path=“/test”的Context获得请求/index.jsp，在它的mapping table中寻找出对应的Servlet。Context匹配到URL Pattern为*.jsp的Servlet，对应于JspServlet类；
6）构造HttpServletRequest对象和HttpServletResponse对象，作为参数调用JspServlet的doGet()或doPost(),执行业务逻辑、数据存储等；
7）Context把执行完之后的HttpServletResponse对象返回给Host；
8）Host把HttpServletResponse对象返回给Engine；
9）Engine把HttpServletResponse对象返回Connector；
10）Connector把HttpServletResponse对象返回给客户Browser。

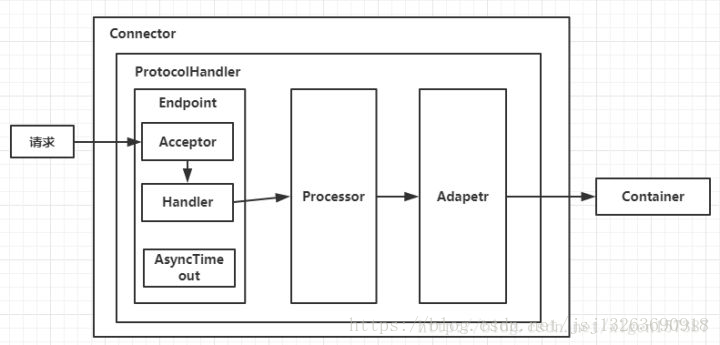

6、Connector架构分析
Connector用于接收请求并封装成Request和Respone，然后交给Container进行处理，Container处理完之后再交给Connector返回给客户端。
Connector就是使用ProtocolHandler来处理请求的，不同的ProtocolHandler代表不同的连接类型，比如：Http11Protocol使用的是普通Socket来连接的，Http11NioProtocol使用的是NioSocket来连接的。其中ProtocolHandler由包含了三个部件：Endpoint、Processor、Adapter：
1）Endpoint用来处理底层Socket的网络连接，Processor用于将Endpoint接收到的Socket封装成Request，Adapter用于将Request交给Container进行具体的处理。
2）Endpoint由于是处理底层的Socket网络连接，因此Endpoint是用来实现TCP/IP协议的，而Processor用来实现HTTP协议的，Adapter将请求适配到Servlet容器进行具体的处理。
3）Endpoint的抽象实现AbstractEndpoint里面定义的Acceptor和AsyncTimeout两个内部类和一个Handler接口。Acceptor用于监听请求，AsyncTimeout用于检查异步Request的超时，Handler用于处理接收到的Socket，在内部调用Processor进行处理。
7、Container架构分析

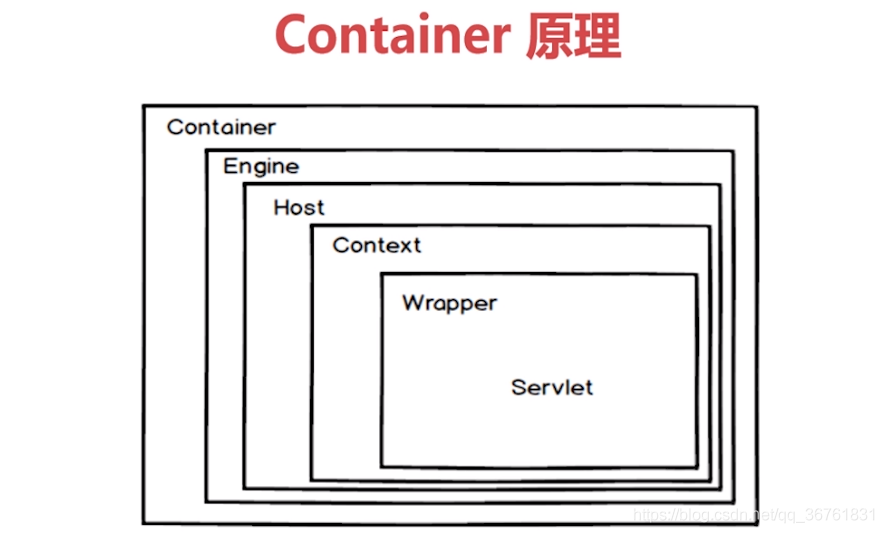

Container用于封装和管理Servlet，以及具体处理Request请求，在Connector内部包含了4个子容器，结构图如下：

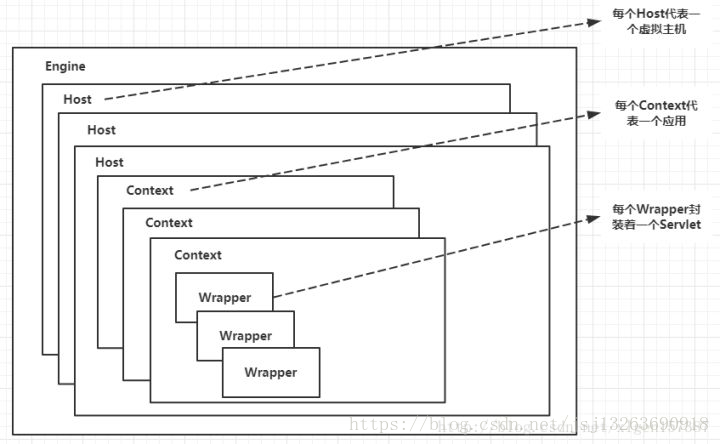

4个子容器的作用分别是：
（1）Engine：引擎，用来管理多个站点，一个Service最多只能有一个Engine；
（2）Host：代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点；
（3）Context：代表一个应用程序，对应着平时开发的一套程序，或者一个WEB-INF目录以及下面的web.xml文件；
（4）Wrapper：每一Wrapper封装着一个Servlet；
下面找一个Tomcat的文件目录对照一下，如下图所示：
Context和Host的区别是Context表示一个应用，我们的Tomcat中默认的配置下webapps下的每一个文件夹目录都是一个Context，其中ROOT目录中存放着主应用，其他目录存放着子应用，而整个webapps就是一个Host站点。
我们访问应用Context的时候，如果是ROOT下的则直接使用域名就可以访问，例如：www.hern.com,如果是Host（webapps）下的其他应用，则可以使用http://www.hern.com/docs进行访问，当然默认指定的根应用（ROOT）是可以进行设定的，只不过Host站点下默认的主营用是ROOT目录下的。
8、Connector和Container的微妙关系
当一个请求发送到Tomcat之后，首先经过Service然后会交给Connector，Connector用于接收请求并将接收的请求封装为Request和Response来具体处理，Request和Response封装完之后再交由Container进行处理，Container处理完请求之后再返回给Connector，最后在由Connector通过Socket将处理的结果返回给客户端，这样整个请求的就处理完了！
Connector最底层使用的是Socket来进行连接的，Request和Response是按照HTTP协议来封装的，所以Connector同时需要实现TCP/IP协议和HTTP协议！
三、Tomcat顶层架构小结
（1）Tomcat中只有一个Server，一个Server可以有多个Service，一个Service可以有多个Connector和一个Container；
（2） Server掌管着整个Tomcat的生死大权；
（4）Service 是对外提供服务的；
（5）Connector用于接受请求并将请求封装成Request和Response来具体处理；
（6）Container用于封装和管理Servlet，以及具体处理request请求；
