第五章：从逻辑学到逻辑电路（计算机的基本电路）
-
逻辑学 ：
-
生活逻辑学举例
-
两种推理方法：类比推理和归纳推理
-
逻辑学来由及定义
-
两种逻辑：演绎逻辑(联言全真则真和选言一真则真)和形式逻辑
-
思维分类：区别与联系
-
抽象思维(完整抽象思维过程）
2.形象思维
-
-
-
数理逻辑：
-
数理逻辑的历史：两位重要人物：莱布尼茨和乔治布尔(1.创立了逻辑代数：逻辑代数是一种用于描述客观事物逻辑关系的数学方法，由英国科学家乔治·布尔(George·Boole)于19世纪中叶提出，因而又称布尔代数。逻辑代数有一套完整的运算规则，包括公理、定理和定律。它被广泛地应用于开关电路和数字逻辑电路的变换、分析、化简和设计上，因此也被称为开关代数。随着数字技术的发展，逻辑代数已经成为分析和设计逻辑电路的基本工具和理论基础。）（资料摘自于百度百科）
-
用集合的方式（交并集）来研究三段论：大前提、小前提和结论
-
可进行命题演算：
命题演算是命题逻辑的公理化，任务是使用演算手段来讨论命题逻辑，有自然演算和公理演算两种方式。公理演算是给出公理，根据确定的推理规则推导出一系列重言式；自然演算不给出公理，利用一系列推理规则推出定理。)（资料摘自于百度百科）
-
-
数字逻辑和逻辑电路：
- 继电器的应用：控制电路的通断

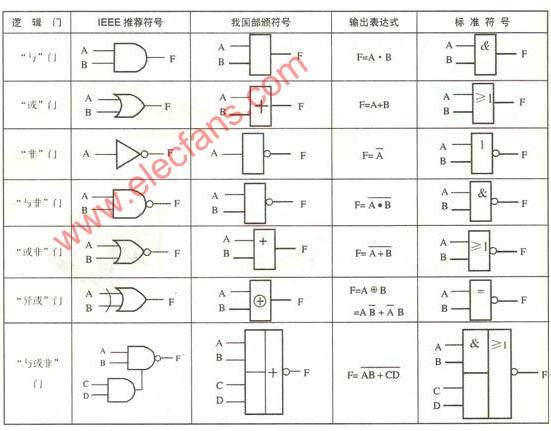

（图片摘自本书）- 门电路和非门电路：（表示方法）

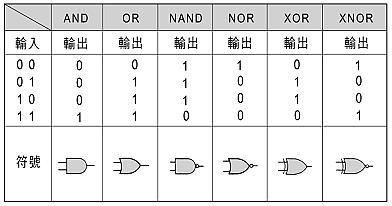

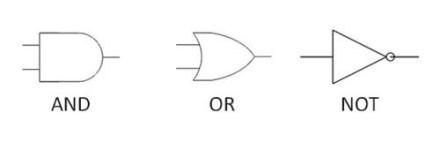

（图片摘自本书）在数字电路中，所谓“门”就是只能实现基本逻辑关系的电路。最基本的逻辑关系是与、或、非，最基本的逻辑门是与门、或门和非门。逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路。（资料摘自于百度百科）
（图片摘自本书）与门

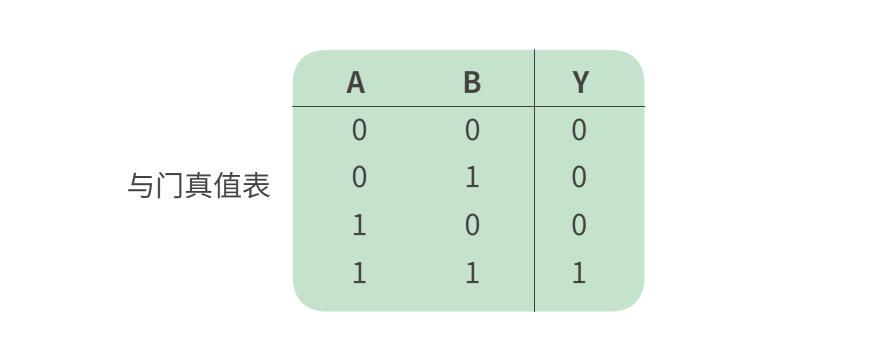

与门（英语：AND gate）是数字逻辑中实现逻辑与的逻辑门，功能见下列真值表。仅当输入均为高电压（1）时，输出才为高电压（1）；若输入中至多有一个高电压时，则输出为低电压。换句话说，与门的功能是得到两个二进制位的最小值，而或门的功能是得到两个二进制位的最大值。（资料摘自于百度百科）
（图片摘自本书）或门

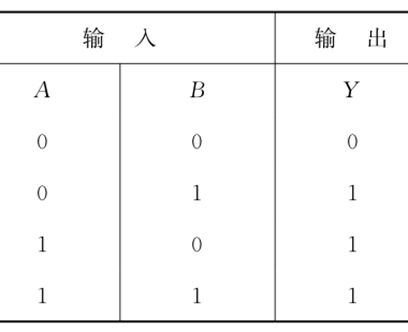

或门（英语：OR gate）是数字逻辑中实现逻辑或的逻辑门，功能见下列真值表。只要两个输入中至少有一个为高电平（1），则输出为高电平（1）；若两个输入均为低电平（0），输出才为低电平（0）。换句话说，或门的功能是得到两个二进制位的最大值，而与门的功能是得到两个二进制位的最小值。（资料摘自于百度百科）
（图片摘自本书）反相器
反相器（英语：Inverter）也称非门（英语：NOT gate），是数字逻辑中实现逻辑非的逻辑门，功能见下列真值表。（输0得1，输1得0）
这种功能代表了数字电路中理想开关表现的假定，但是在实际的反相器设计中，元件有其需要特别关注的电气特性。实际上，CMOS反相器的非理想过渡区表现使其能在模拟电路中用作A类功率放大器（如作为运算放大器的输出级）（资料摘自于百度百科）
（图片摘自本书）逻辑表达式：F=AB+BA
（图片摘自本书）-

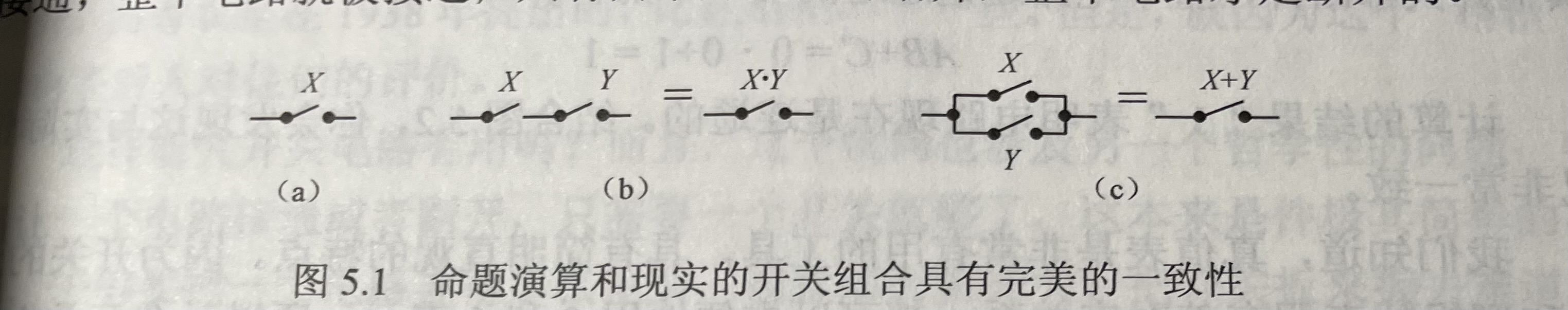

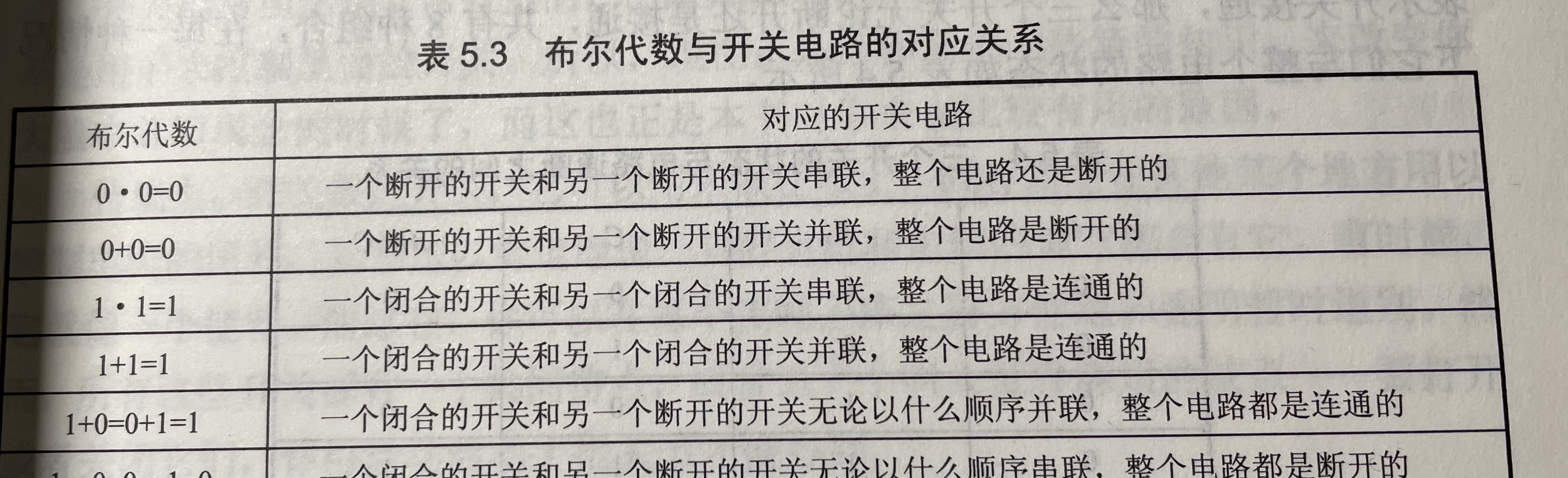

香农的创举：开关电路
（图片摘自本书）
（图片摘自本书）

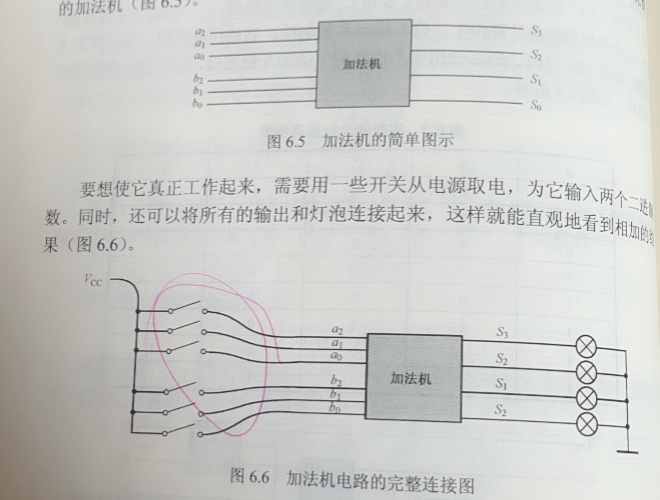

第六章：加法机的诞生
（图片摘自本书）

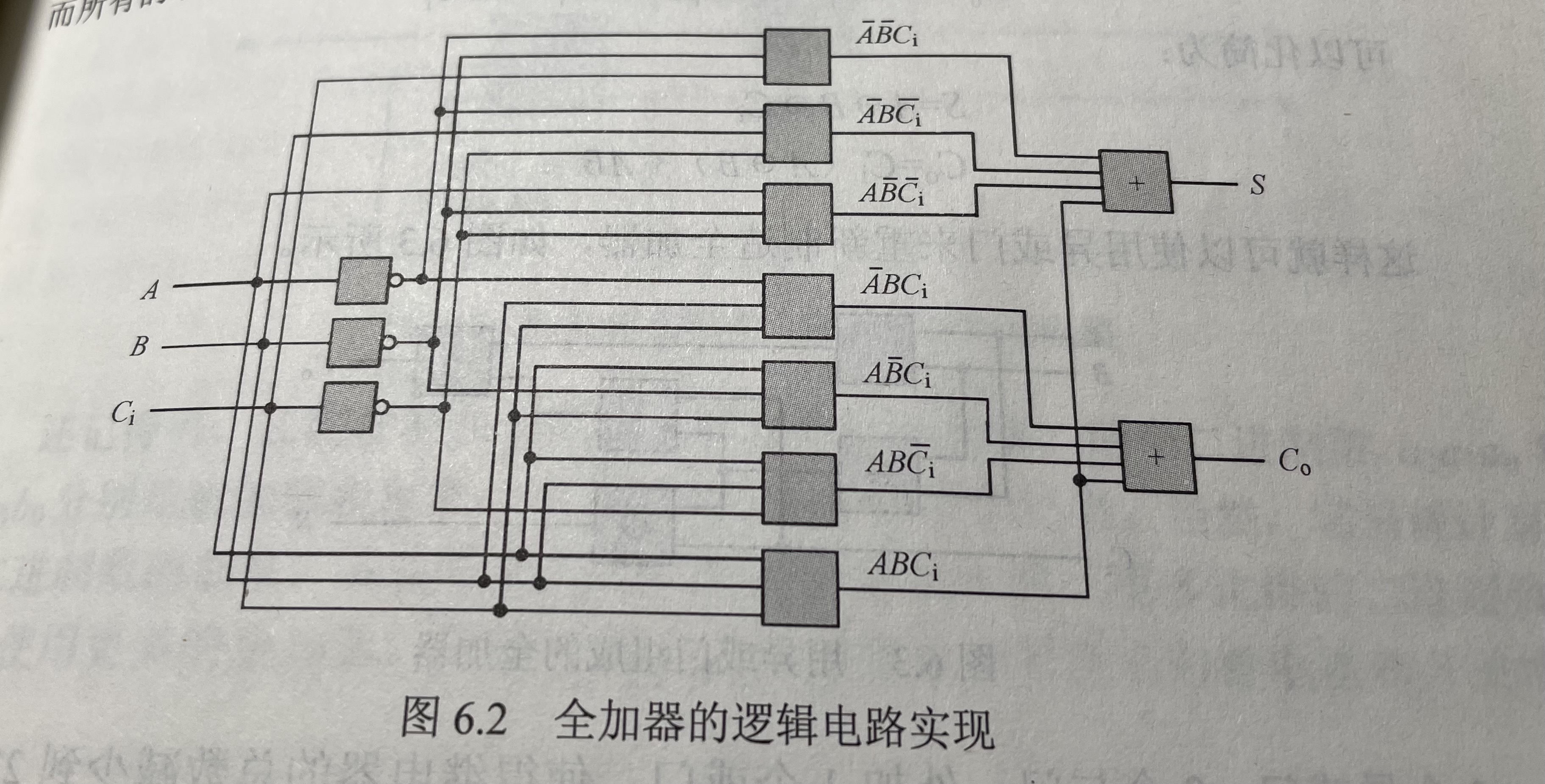

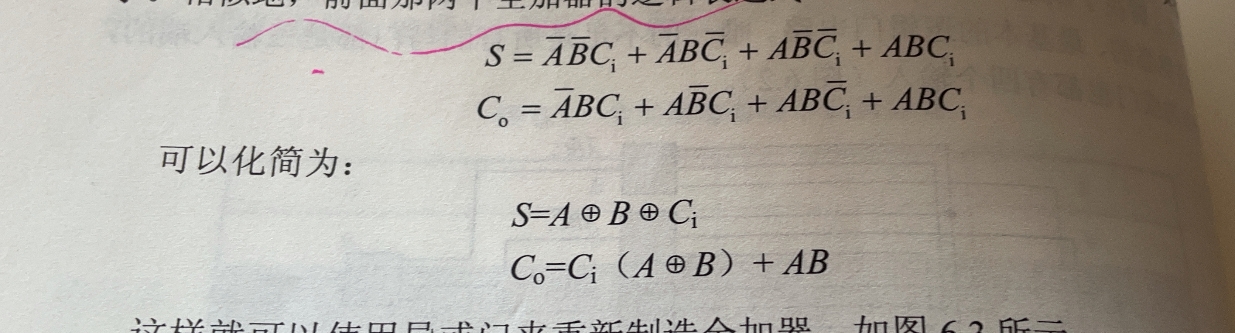

逻辑表达式：
（图片摘自本书）
AB为相加数，Ci-1为上一次的AB相加结果
S为和，C0为进位
（图片摘自本书）
（图片摘自本书）
第七章：会变魔术的触发器（构造电子计算机的重要材料）
-
不寻常的开关和灯（特殊现象作为导引）
（图片摘自本书） -
反馈和振荡器：
*振荡器（oscillator）是一种能量转换装置——将直流电能转换为具有一定频率的交流电能，其构成的电路叫振荡电路。振荡器主要可以分成两种：谐波振荡器（harmonic oscillator）与弛张振荡器（relaxation oscillator）（间隔性工作）（资料摘自于百度百科）

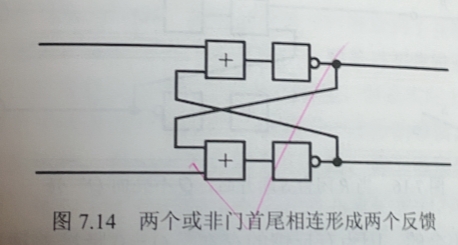

（图片摘自本书）反馈：把一个非门输出取出一部分，同时又作为它的输入。
-
电子管时代（代替继电器控制电路优点：简单便于控制）：单向导电性
-
电子二极管：
（图片摘自本书） -

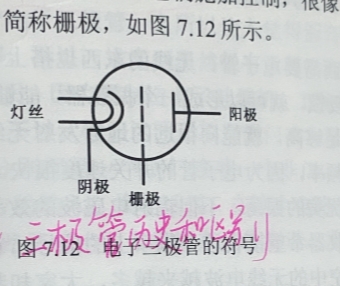

电子三极管（转换器）：放大能量
（图片摘自本书） -
-

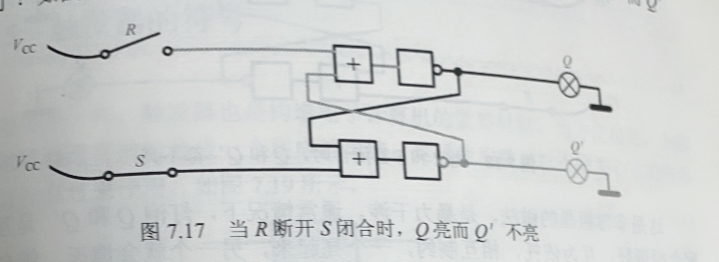

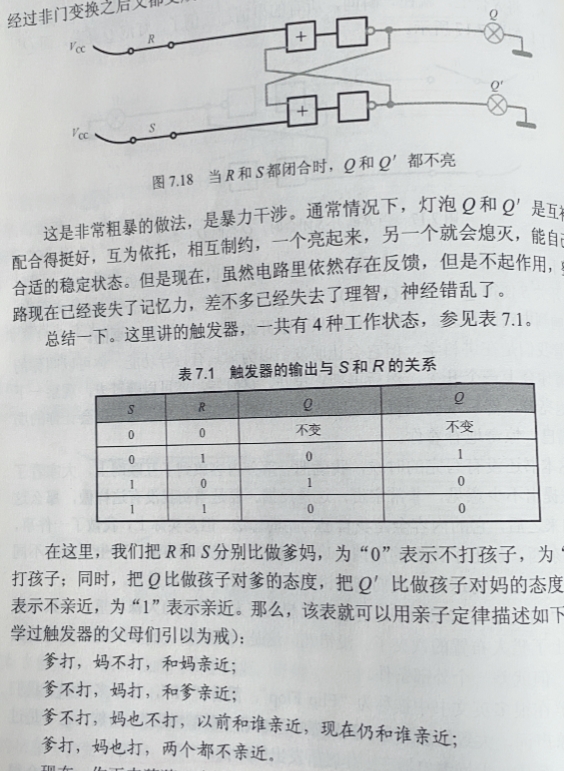

记忆力非凡的触发器工作原理：
打为1，不打为0；（最后一张）开为1，关为0
（图片摘自本书）
（图片摘自本书）
（图片摘自本书）
（图片摘自本书）
