【DL4J速成】Deeplearning4j图像分类从模型自定义到测试

文章首发于微信公众号《有三AI》

欢迎来到专栏《2小时玩转开源框架系列》，这是我们第九篇，前面已经说过了caffe，tensorflow，pytorch，mxnet，keras，paddlepaddle，cntk，chainer。

今天说Deeplearning4j(DL4J)，本文所用到的数据，代码请参考我们官方git

https://github.com/longpeng2008/LongPeng_ML_Course

作者&编辑 | 胡郡郡言有三

1 Deeplearning4j(DL4J)是什么

不同于深度学习广泛应用的语言Python，DL4J是为java和jvm编写的开源深度学习库，支持各种深度学习模型。

DL4J最重要的特点是支持分布式，可以在Spark和Hadoop上运行，支持分布式CPU和GPU运行。DL4J是为商业环境，而非研究所设计的，因此更加贴近某些生产环境。

2 DL4J训练准备

2.1 DL4J安装

系统要求：

Java：开发者版7或更新版本（仅支持64位版本）
Apache Maven：Maven是针对Java的项目管理工具，兼容IntelliJ等IDE，可以让我们轻松安装DL4J项目库
IntelliJ IDEA (建议)或 Eclipse
Git

官方提供了很多DL4J的示例。可以通过以下命令下载安装：

$ git clone https://github.com/deeplearning4j/dl4j-examples.git
$ cd dl4j-examples/$ mvn clean install

mvn clean install 目的是为了安装所依赖的相关包。

然后将下载的dl4j-examples导入到IntelliJ IDEA中，点击自己想要试的例子进行运行。

2.2 数据准备

DL4J有自己的特殊的数据结构DataVec，所有的输入数据在进入神经网络之前要先经过向量化。向量化后的结果就是一个行数不限的单列矩阵。

熟悉Hadoop/MapReduce的朋友肯定知道它的输入用InputFormat来确定具体的InputSplit和RecordReader。DataVec也有自己FileSplit和RecordReader，并且对于不同的数据类型（文本、CSV、音频、图像、视频等），有不同的RecordReader，下面是一个图像的例子。

int height = 48;  // 输入图像高度
int width = 48;   // 输入图像宽度
int channels = 3; // 输入图像通道数
int outputNum = 2; // 2分类
int batchSize = 64;
int nEpochs = 100;
int seed = 1234;
Random randNumGen = new Random(seed);// 训练数据的向量化
File trainData = new File(inputDataDir + "/train");
FileSplit trainSplit = new FileSplit(trainData, NativeImageLoader.ALLOWED_FORMATS, randNumGen);
ParentPathLabelGenerator labelMaker = new ParentPathLabelGenerator(); // parent path as the image label
ImageRecordReader trainRR = new ImageRecordReader(height, width, channels, labelMaker);
trainRR.initialize(trainSplit);
DataSetIterator trainIter = new RecordReaderDataSetIterator(trainRR, batchSize, 1, outputNum);// 将像素从0-255缩放到0-1 (用min-max的方式进行缩放)
DataNormalization scaler = new ImagePreProcessingScaler(0, 1);
scaler.fit(trainIter);
trainIter.setPreProcessor(scaler);// 测试数据的向量化
File testData = new File(inputDataDir + "/test");
FileSplit testSplit = new FileSplit(testData, NativeImageLoader.ALLOWED_FORMATS, randNumGen);
ImageRecordReader testRR = new ImageRecordReader(height, width, channels, labelMaker);
testRR.initialize(testSplit);
DataSetIterator testIter = new RecordReaderDataSetIterator(testRR, batchSize, 1, outputNum);
testIter.setPreProcessor(scaler); // same normalization for better results

数据准备的过程分成以下几个步骤：

1）通过FileSplit处理输入文件，FileSplit决定了文件的分布式的分发和处理。

2）ParentPathLabelGenerator通过父目录来直接生成标签，这个生成标签的接口非常方便，比如说如果是二分类，我们先将两个父目录设定为0和1，然后再分别在里面放置对应的图像就行。

3）通过ImageRecordReader读入输入图像。RecordReader是DataVec中的一个类，ImageRecordReader是RecordReader中的一个子类，这样就可以将输入图像转成向量化的带有索引的数据。

4）生成DataSetIterator，实现了对输入数据集的迭代。

2.3 网络定义

在Deeplearning4j中，添加一个层的方式是通过NeuralNetConfiguration.Builder()调用layer，指定其在所有层中的输入及输出节点数nIn和nOut，激活方式activation，层的类型如ConvolutionLayer等。

// 设置网络层及超参数
MultiLayerConfiguration conf = new NeuralNetConfiguration.Builder().seed(seed).l2(0.0005).updater(new Adam(0.0001)).weightInit(WeightInit.XAVIER).list().layer(0, new ConvolutionLayer.Builder(3, 3).nIn(channels).stride(2, 2).nOut(12).activation(Activation.RELU).weightInit(WeightInit.XAVIER).build()).layer(1, new BatchNormalization.Builder().nIn(12).nOut(12).build()).layer(2, new ConvolutionLayer.Builder(3, 3).nIn(12).stride(2, 2).nOut(24).activation(Activation.RELU).weightInit(WeightInit.XAVIER).build()).layer(3, new BatchNormalization.Builder().nIn(24).nOut(24).build()).layer(4, new ConvolutionLayer.Builder(3, 3).nIn(24).stride(2, 2).nOut(48).activation(Activation.RELU).weightInit(WeightInit.XAVIER).build()).layer(5, new BatchNormalization.Builder().nIn(48).nOut(48).build()).layer(6, new DenseLayer.Builder().activation(Activation.RELU).nOut(128).build()).layer(7, new OutputLayer.Builder(LossFunctions.LossFunction.NEGATIVELOGLIKELIHOOD).nOut(outputNum).activation(Activation.SOFTMAX).build()).setInputType(InputType.convolutionalFlat(48, 48, 3)) // InputType.convolutional for normal image.backprop(true).pretrain(false).build();

这里的网络结构和之前的caffe、tensorflow、pytorch等框架采用的网络结构是一样的，都是一个3层的神经网络。

3 模型训练

数据准备好了，网络也建好了，接下来就可以训练了。

// 新建一个多层网络模型MultiLayerNetwork net = new MultiLayerNetwork(conf);
net.init();// 训练的过程中同时进行评估
for (int i = 0; i < nEpochs; i++) {net.fit(trainIter);log.info("Completed epoch " + i);Evaluation trainEval = net.evaluate(trainIter);Evaluation eval = net.evaluate(testIter);log.info("train: " + trainEval.precision());log.info("val: " + eval.precision());trainIter.reset();testIter.reset();
}//保存模型ModelSerializer.writeModel(net, new File(modelDir + "/mouth-model.zip"), true);

训练的过程非常简单直观，直接通过net.fit()加载trainIter就可以，其中trainIter在数据准备中已经定义好了。

通过net.evaluate(trainIter)和net.evaluate(testIter)的方式来评估训练和测试的表现，这里我们将每个epoch的准确率打印出来。

4 可视化

DL4J提供的用户界面可以在浏览器中看到实时的训练过程。

第一步：

将用户界面依赖项添加到pom文件中：

<dependency><groupId>org.deeplearning4j</groupId><artifactId>deeplearning4j-ui_2.10</artifactId><version>${dl4j.version}</version></dependency>

第二步：

在项目中启动用户界面

//初始化用户界面后端,获取一个UI实例
UIServer uiServer = UIServer.getInstance();
//设置网络信息（随时间变化的梯度、分值等）的存储位置。这里将其存储于内存。
StatsStorage statsStorage = new InMemoryStatsStorage();
//将StatsStorage实例连接至用户界面，让StatsStorage的内容能够被可视化
uiServer.attach(statsStorage);
//添加StatsListener来在网络定型时收集这些信息
net.setListeners(new StatsListener(statsStorage));

首先我们初始化一个用户界面后端，设置网络信息的存储位置。

这里将其存储于内存，也可以放入文件中，通过new FileStatsStorage(File)的方式实现。

再将StatsStorage实例连接至用户界面，让StatsStorage的内容能够被可视化。

最后添加StatsListener监听，在网络定型时收集这些信息。

默认的浏览器地址是：http://localhost:9000/train/overview

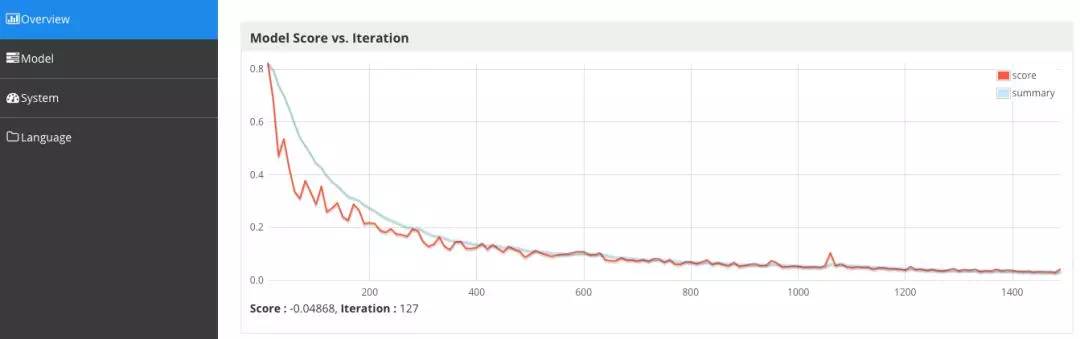

下面可视化一下损失函数值随迭代次数的变化曲线
