前言

学习51单片机，IO口可以说是重中之重，在应用设计中应该理解，计算机内部是由数字电路组成的，只存在TTL电平，高电平3.5V~5V和低电平0V对应数字1和0，外设的状态输入要通过电路转换成高低电平，计算机才能识别。根据外设的需要的电平输出1或0，这就是程序控制外设的核心。
根据外设的需要的电平输出1或0，这就是程序控制外设的核心。

一、并行接口P0

① 并口与数据存储器统一编址，作为数据存储器的特殊功能寄存器来访问，寄存器名分别为：P0、P1、P2、P3；

② P0、P1、P2、P3各对应8位双向I/O口，每个端口可以按字节输入或输出，也可以按位进行输入或输出，四个口共32根口线，用作位控制十分方便；

③ P0、P1、P2、P3均可作准双向I/O口用，同时在单片机扩展外部存储器时，P0口还可作低8位地址和数据总线，P2口还可作高8位地址总线，P3口还具有第二特殊功能；

④ P0、P1、P2、P3均由锁存器、输出驱动电路和输入缓冲器组成，P0口能带8个TTL电路；P1、P2、P3口负载能力为4个TTL电路。

（1）P0口

P0口的字节地址为80H，位地址为80H~87H。

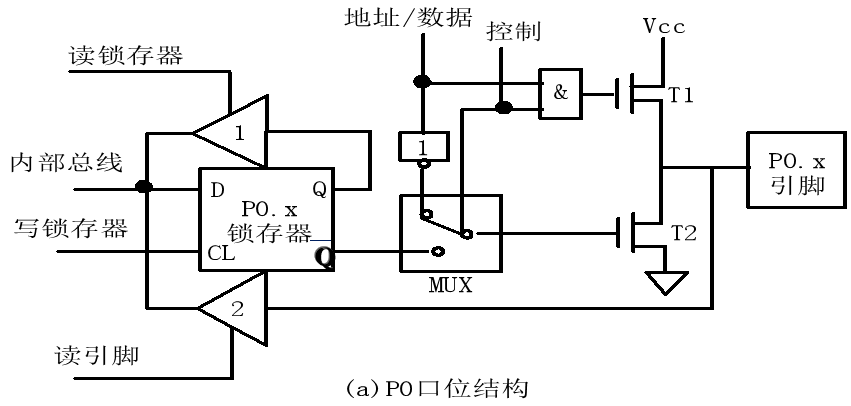

P0口是漏极开路的准双向口或做为低8位地址/数据总线口

P0口作为地址/数据总线
P0口用于低8位地址/数据复用总线时，可用于扩展外部程序存储器和外部数据存储器。
1. 输出地址和数据时，控制线＝1，MUX与地址和数据总线相连，锁存器和引脚断开，锁存器的值不影响引脚电平；
2. 输入数据时，控制线＝0，MUX与锁存器相连，此时CPU将自动向P0口输出0FFH，T1和T2均关断，输出驱动电路由于处于高阻状态，不影响输入。

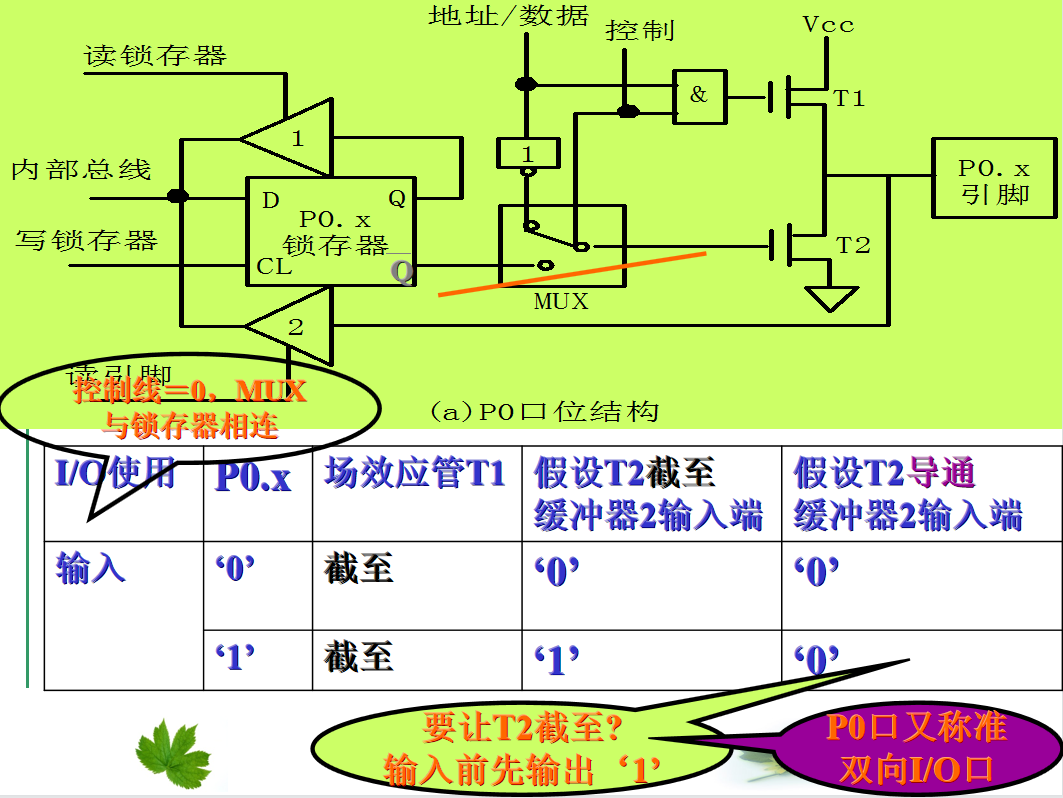

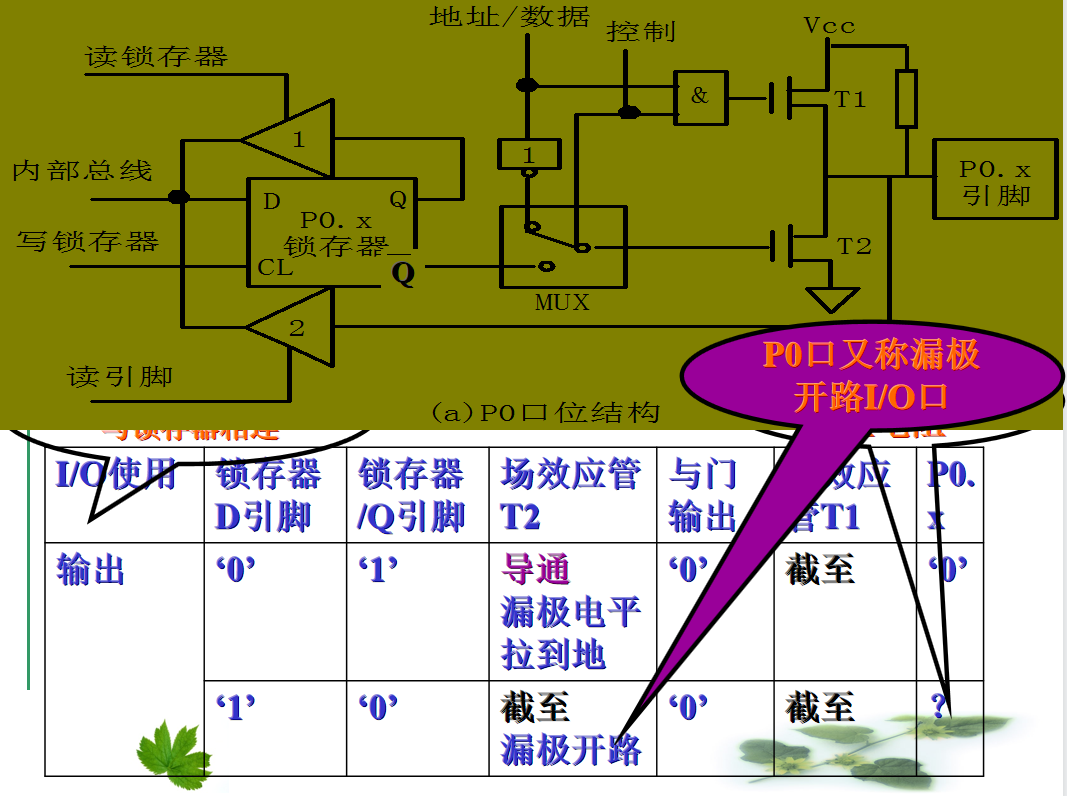

(2)、P0口作为通用I/O口

注意：对P0口操作时，写P0口时写锁存器和写引脚是一致的，其实质都是写锁存器；但在读P0口时，读锁存器和读引脚就不一样了，因为锁存器和引脚的值有时是不同的。
读引脚操作称读引脚指令 例：MOV A,P0
读锁存器操作称读-修改-写指令 例：ANL P0,A
（注：以上同适合P1、P2、P3口）

二、并行接口P1

P1口的字节地址为90H，位地址为90H~97H。

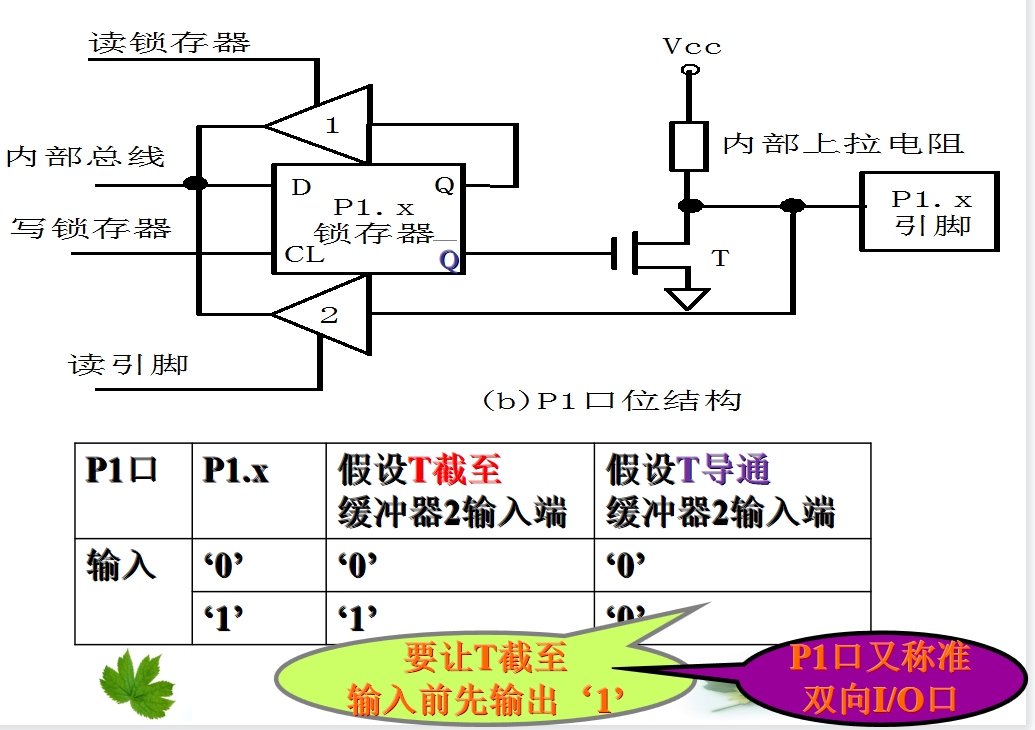

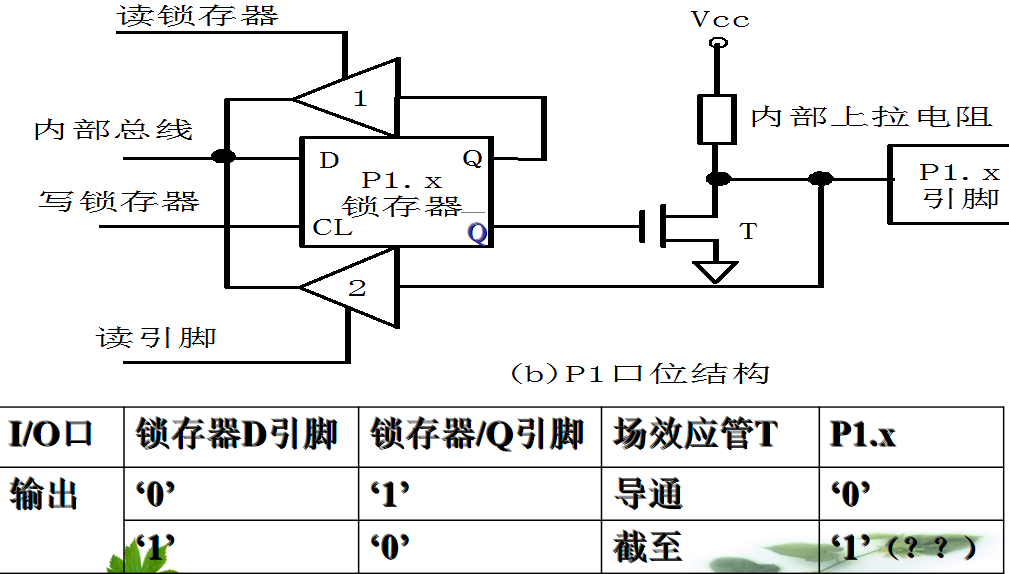

P1口是带上拉电阻的8位准双向I/O口

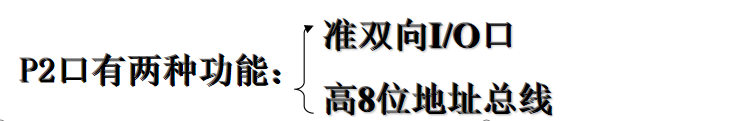

三、并行接口P2

P2口的字节地址为A0H，位地址为A0H~A7H。


1、P2口用于高8位地址总线时，可用于扩展外部程序存储器和外部数据存储器。 输出地址时，MUX与地址总线相连，锁存器和引脚断开，锁存器的值不影响引脚电平。
2、当P2口做通用I/O口时，多路开关MUX接锁存器；内部有上拉电阻。
用于输出：输出1时，引脚为高电平，输出0时，引脚为低电平;
用于输入：由于输入时T不能影响输入，故T必须截止，因此作输入时，要人为的将P2的锁存器置1（所以称为准双向I/O口）

应当注意：当P2口的几位作地址线使用时，剩下的P2口线不能作I/O口线使用。

四、并行接口P3

P3口的第二特殊功能引脚分配：

P3.0－（10脚）RXD：串行数据接收端
P3.1－（11脚）TXD：串行数据发送端
P3.2－（12脚）INT0：外部中断0请求端，低电平有效
P3.3－（13脚）INT1：外部中断1请求端，低电平有效
P3.4－（14脚）T0：定时计数器0外部时钟输入端
P3.5－（15脚）T1：定时计数器1外部时钟输入端
P3.6－（16脚）WR：外部数据存储器写选通信号，低电平有效
P3.7－（17脚）RD：外部数据存储器读选通信号，低电平有效

归纳四个并行口使用的注意事项如下：

1.如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四组口均可做I/O口用。
2.四组口在做输入口使用时，均应先对其写“1”，以避免误读。
3.P0口做I/O口使用时应外接10K的上拉电阻，其它口则可不必。
4.P2可某几根线作地址使用时，剩下的线不能作I/O口线使用。
5.P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。
