为了检测时间序列的相关性，我们经常使用自相关，互相关或归一化互相关。

互相关（Cross-Correlation）

互相关是两个不同时间序列的比较，以检测具有相同最大值和最小值的指标之间是否存在相关性。例如：“两个音频信号同相吗？”

为了检测两个信号之间的相关程度，我们使用互相关。只需将两个时间序列相乘和相加即可计算得出。

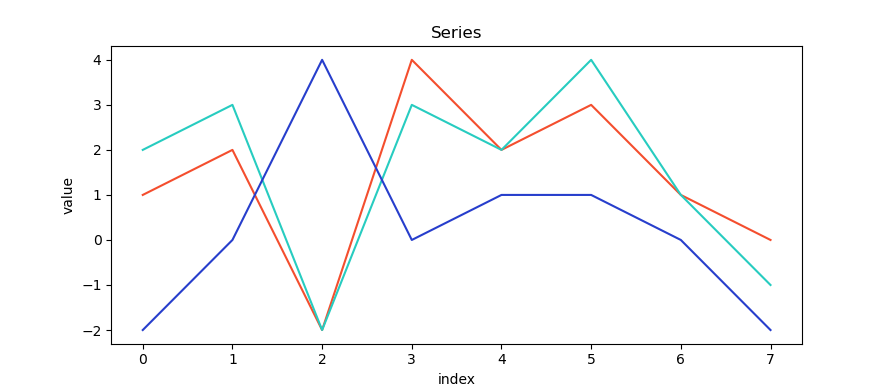

在以下示例中，序列A和B是互相关的，但序列C都不与此相关。

cross-correlation

a = [1, 2, -2, 4, 2, 3, 1, 0]
b = [2, 3, -2, 3, 2, 4, 1, -1]
c = [-2, 0, 4, 0, 1, 1, 0, -2]pyplot.figure()
pyplot.title("Series")
pyplot.plot(range(len(a)), a, color="#f44e2e", label="a")
pyplot.plot(range(len(b)), b, color="#27ccc0", label="b")
pyplot.plot(range(len(c)), c, color="#273ecc", label="c")
pyplot.ylabel("value")
pyplot.xlabel("index")
pyplot.show()

$cross\_corr(x, y) = \sum_{i=0}^{n-1} x_i*y_i$

使用上面的互相关公式，我们可以计算序列之间的相关度。

import numpy as np
def cross_corr(set1, set2):return np.sum(set1 * set2)a = np.array([1, 2, -2, 4, 2, 3, 1, 0])
b = np.array([2, 3, -2, 3, 2, 4, 1, -1])
c = np.array([-2, 0, 4, 0, 1, 1, 0, -2])print(f"Cross Correlation a,b: {cross_corr(a, b)}")
print(f"Cross Correlation a,c: {cross_corr(a, c)}")
print(f"Cross Correlation b,c: {cross_corr(b, c)}")OUTPUT:
Cross Correlation a,b: 41
Cross Correlation a,c: -5
Cross Correlation b,c: -4

序列a和b互相关性较大，值为41。序列a和c，a和b相关性较小，值分别为：-5，-4.

标准化的互相关(Normalized Cross-Correlation)

标准化的互相关也是用于两个时间序列的比较，但是使用了不同的评分结果。除了简单的互相关，它还可以比较具有不同值范围的指标。例如：“商店中的顾客数量与每天的销售数量之间是否存在相关性？”

使用互相关值评价相关性存在三个问题：

互相关的评分值难以理解。
两个序列必须具有相同的幅度。如如果一个序列值缩小了一半，那么他的相关性会减少。 $cross\_corr(a,a/2)=19.5$
无法解决序列值为0的问题，根据互相关公式，由于 $0 * 0 = 0$ 和 $0 * 200 = 0$ ，因此无法解决0值。

为了解决这些问题，使用标准化的互相关：

$norm\_corr(x,y)=\dfrac{\sum_{n=0}^{n-1} x_i*y_i}{\sqrt{\sum_{n=0}^{n-1} x_i^2 * \sum_{n=0}^{n-1} y_i^2}}$

计算上边a,b,c序列的标准化的相关性如下：

import numpy as np
def norm_cross_corr(set1, set2):# python中求Normalized Cross Correlation的函数是: statsmodels.tsa.stattools.ccfreturn np.sum(set1 * set2) / (np.linalg.norm(set1) * np.linalg.norm(set2))a = np.array([1, 2, -2, 4, 2, 3, 1, 0])
b = np.array([2, 3, -2, 3, 2, 4, 1, -1])
c = np.array([-2, 0, 4, 0, 1, 1, 0, -2])print(f"Normalized Cross Correlation a,b: {norm_cross_corr(a, b)}")
print(f"Normalized Cross Correlation a,c: {norm_cross_corr(a, c)}")
print(f"Normalized Cross Correlation b,c: {norm_cross_corr(b, c)}")OUTPUT:
Normalized Cross Correlation a,b: 0.9476128352180998
Normalized Cross Correlation a,c: -0.15701857325533194
Normalized Cross Correlation b,c: -0.11322770341445959

标准化的互相关值很容易理解：

值越高，相关性越高。
当两个信号完全相同时，最大值为1： $norm\_cross\_corr(a,a)=1$
当两个信号完全相反时，最小值为-1： $norm\_cross\_corr(a,-a)=-1$

标准化的互相关可以检测两个幅度不同的信号的相关性，如： $norm\_cross\_corr(a,a/2)=1$ 。信号A和具有一半振幅的同一信号之间具有最高的相关性！

自相关(Auto-Correlation)

自相关是时间序列在不同时间与其自身的比较。例如，其目的是检测重复模式或季节性。例如：“服务器网站上是否有每周的季节性？”“本周的数据与前一周的数据高度相关吗？”

自相关的用途非常广泛，其中之一就是检测由于季节性导致的可重复的模式。

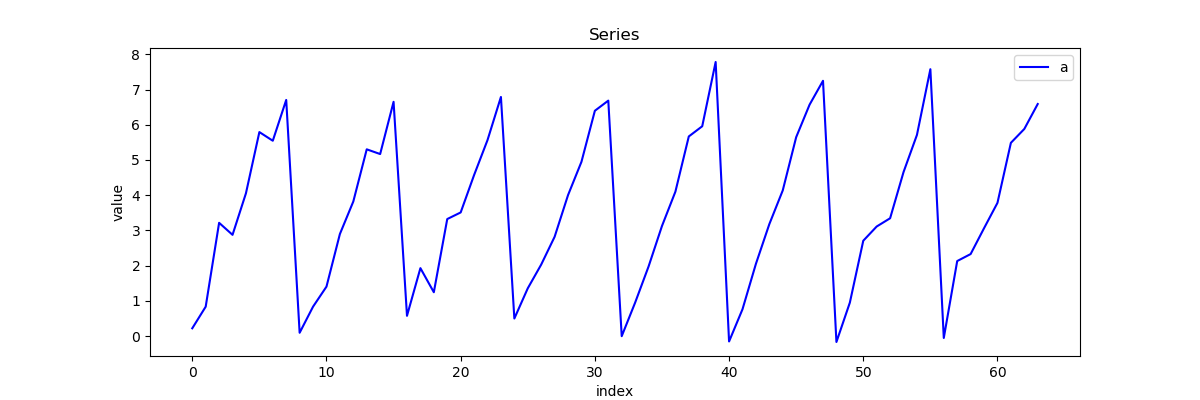

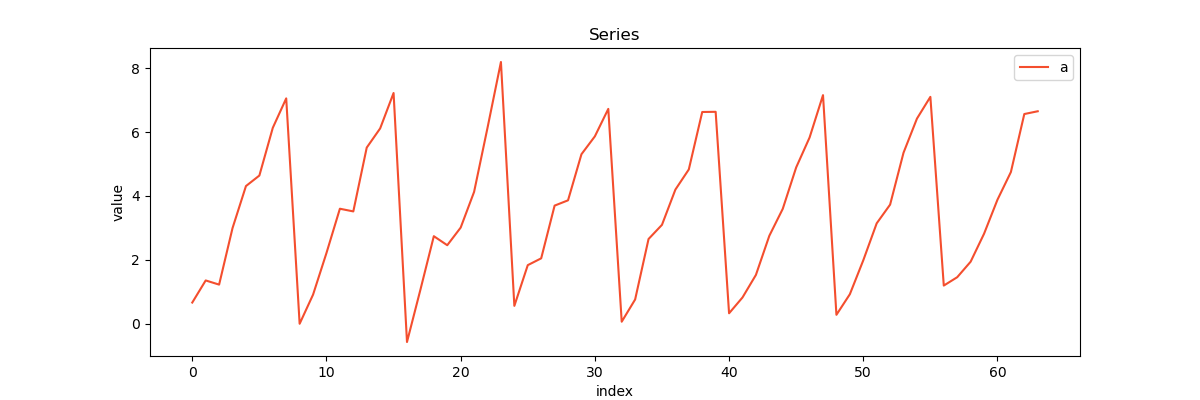

下图展示了具有季节性为8的序列：

import numpy as np
np.random.seed(10)
a = np.tile(np.array(range(8)), 8) + np.random.normal(loc=0.0, scale=0.5, size=64)
pyplot.figure(figsize=(12, 4))
pyplot.title("Series")
pyplot.plot(range(len(a)), a, color="#f44e2e", label="a")
pyplot.ylabel("value")
pyplot.xlabel("index")
pyplot.legend(loc="upper right")
pyplot.show()

图像由如上代码生成，他是1~8的可重复序列，并且夹杂了一些随机噪声。

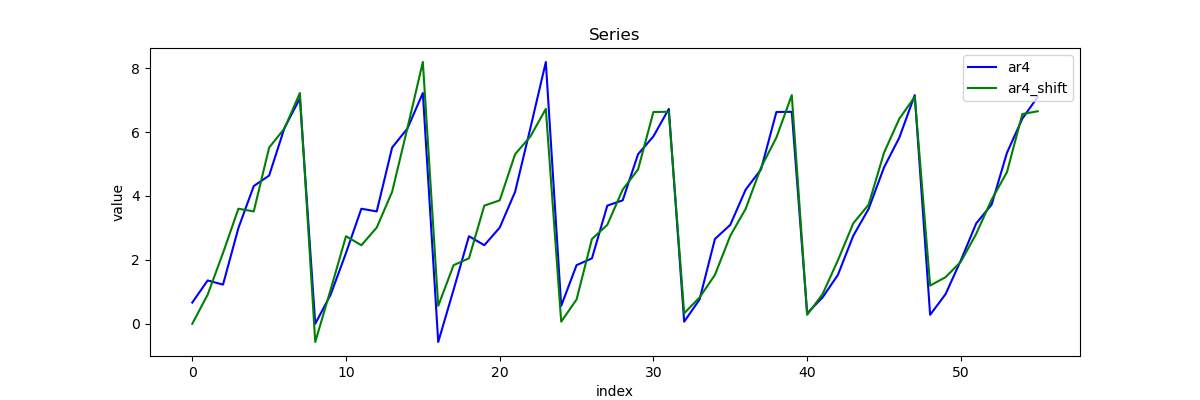

接下来计算时间偏移为4和时间偏移为8时信号与自身之间的自相关。

import numpy as np
np.random.seed(10)
a = np.tile(np.array(range(8)), 8) + np.random.normal(loc=0.0, scale=0.5, size=64)ar4 = a[:len(a) - 4]
ar4_shift = a[4:]
print(f"Auto Correlation with shift 4: {cross_correlation(ar4, ar4_shift)}")pyplot.figure(figsize=(12, 4))
pyplot.title("Series")
pyplot.plot(range(len(ar4)), ar4, color="blue", label="ar4")
pyplot.plot(range(len(ar4_shift)), ar4_shift, color="green", label="ar4_shift")
pyplot.ylabel("value")
pyplot.xlabel("index")
pyplot.legend(loc="upper right")
pyplot.show()OUTPUT:
Auto Correlation with shift 4: 623.797612892277

import numpy as np
np.random.seed(10)
a = np.tile(np.array(range(8)), 8) + np.random.normal(loc=0.0, scale=0.5, size=64)ar8 = a[:len(a) - 8]
ar8_shift = a[8:]
print(f"Auto Correlation with shift 4: {cross_correlation(ar8, ar8_shift)}")pyplot.figure(figsize=(12, 4))
pyplot.title("Series")
pyplot.plot(range(len(ar4)), ar4, color="blue", label="ar4")
pyplot.plot(range(len(ar4_shift)), ar4_shift, color="green", label="ar4_shift")
pyplot.ylabel("value")
pyplot.xlabel("index")
pyplot.legend(loc="upper right")
pyplot.show()OUTPUT:
Auto Correlation with shift 8: 996.8417240253186

上图清楚地显示了时间偏移8处的高自相关，而时间偏移4处没有。计算出的自相关值可以看到shift为8时的自相关值大于shift为4时的值。所以相比于4，我们觉得季节性更可能为8。

标准化的自相关(Normalized Auto-Correlation)

如前所述，用标准化的互相关可以更好地表达两个序列的相关性

print(f"Auto Correlation with shift 4: {norm_cross_correlation(ar4, ar4_shift)}")
print(f"Auto Correlation with shift 8: {norm_cross_correlation(ar8, ar8_shift)}")OUTPUT:
Auto Correlation with shift 4: 0.5779124931215941
Auto Correlation with shift 8: 0.9874907451139486

相关性与时移(Correlation with Time Shift)

标准化的互相关与时移(Normalized Cross-Correlation with Time Shift)

时移可以应用于所有上述算法。想法是将指标与具有不同“时间偏移”的另一个指标进行比较。将时间偏移应用于归一化互相关函数将导致“具有X的时间偏移的归一化互相关”。这可以用来回答以下问题：“当许多顾客进我的商店时，我的销售额在20分钟后会增加吗？”

为了处理时移，我们将原始信号与由x元素向右或向左移动的另一个信号关联。就像我们为自相关所做的一样。

为了检测两个指标是否与时移相关，我们需要计算所有可能的时移。

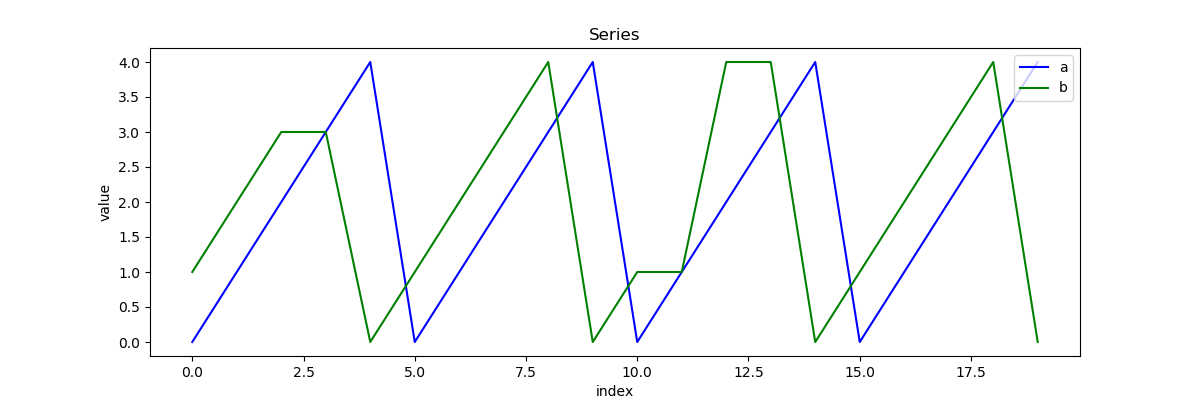

from statsmodels.tsa.stattools import ccf
a = np.array([0, 1, 2, 3, 4, 0, 1, 2, 3, 4, 0, 1, 2, 3, 4, 0, 1, 2, 3, 4])
b = np.array([1, 2, 3, 3, 0, 1, 2, 3, 4, 0, 1, 1, 4, 4, 0, 1, 2, 3, 4, 0])
res_ary = ccf(a, b, unbiased=False)  # 计算各种time shift下的互相关值print(res_ary)pyplot.bar(range(len(res_ary)), res_ary, fc="blue")
pyplot.show()OUTPUT：
[-3.29180823e-17  8.67261700e-01  1.27247799e-01 -4.65751654e-01-3.92862138e-01 -1.09726941e-17  6.20178595e-01  1.27247799e-01-2.92793480e-01 -2.94028896e-01 -2.47083106e-02  3.48387179e-011.02539489e-01 -1.19835306e-01 -1.70487343e-01 -2.47083106e-021.01304073e-01  5.31228677e-02 -2.10020640e-02 -4.69457901e-02]

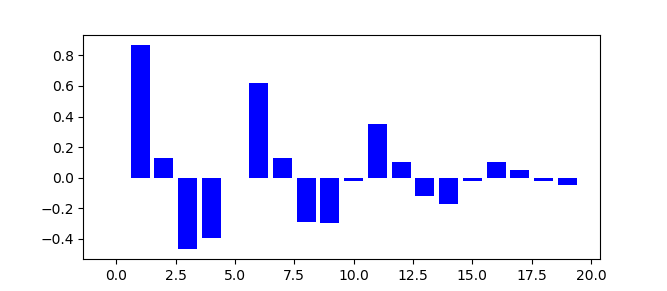

从上图以及数据可以看出，当time shift为1时，序列a和b高度相关。

标准化的自相关与时移(Normalized Auto-Correlation with Time Shift)

from statsmodels.tsa.stattools import acfnp.random.seed(5)
a = np.tile(np.array(range(8)), 8) + np.random.normal(loc=0.0, scale=0.5, size=64)
res_ary = acf(a, nlags=30, fft=False)
print(res_ary)
pyplot.bar(range(len(res_ary)), res_ary, fc="blue")
pyplot.show()OUTPUT:
[ 1.          0.33436187 -0.06325233 -0.39112367 -0.46168766 -0.43537856-0.15175395  0.24403119  0.86075234  0.31051923 -0.03270547 -0.32083613-0.40031665 -0.38383002 -0.14645852  0.20649692  0.72864895  0.2693097-0.01707009 -0.2658133  -0.3339456  -0.32771517 -0.1214095   0.170080130.60740024  0.22492556 -0.01633838 -0.21157885 -0.27896827 -0.27765971-0.10762048]

原始序列是有8的季节性，自相关检测也看到了在8的整数倍的偏移处得到了较高的自相关值。

将相关指标聚类(Cluster Correlated Metrics Together)

我们可以用Normalized Cross Correlation，根据相似度将相关性较大的metric聚类。

使用数据集：graphs45.csv

import numpy as np
import pandas as pddef get_correlation_table(metric_df):metric_cnt = metric_df.shape[1]correlation_table = np.zeros((metric_cnt, metric_cnt))for i in range(metric_cnt):metric_1 = metric_df.iloc[:, i]for j in range(metric_cnt):if i == j:continueelse:metric_2 = metric_df.iloc[:, j]cc_ary = ccf(metric_1, metric_2, unbiased=False)correlation_table[i, j] = cc_ary[0]return correlation_tabledef find_related_metric(correlation_table, orig, high_corr):metric_corr_table = correlation_table[orig]corr_metric_lst = []for i in range(len(metric_corr_table)):if metric_corr_table[i] > high_corr:corr_metric_lst.append(i)return corr_metric_lstif __mian__:metric_df = pd.read_csv("./graphs45.csv")correlation_table_ary = get_correlation_table(metric_df)orig = 3high_corr = 0.9corr_metric_lst = find_related_metric(correlation_table_ary, orig, high_corr)corr_metric_lst.append(orig)print(corr_metric_lst)pyplot.figure()pyplot.title("Series")for idx in corr_metric_lst:metric = metric_df.iloc[:, idx]pyplot.plot(range(len(metric)), metric, label=f"graph_{idx + 1}")pyplot.ylabel("value")pyplot.xlabel("index")pyplot.legend(loc="upper right")pyplot.show()
