电路中的三极管和MOS管

三极管可分为PNP和NPN

三极管的3中工作状态

1、三极管工作原理-截止状态

三极管的截止状态，这应该是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。

这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。

截止状态下，三极管各电极的电流几乎为0，集电极和发射极互不相通。

2、三极管工作原理-放大状态

当三极管发射结正偏，集电结反偏，三极管就会进入放大状态。

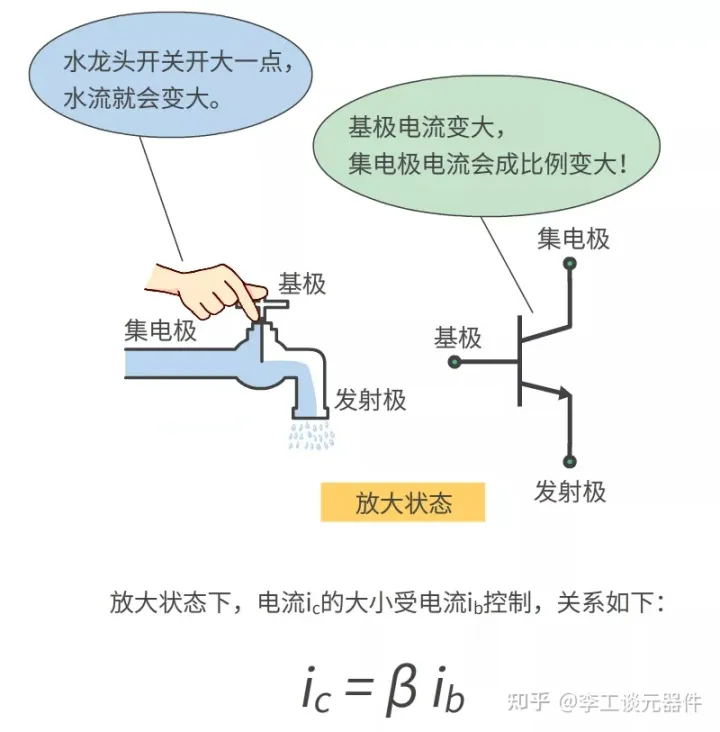

在放大状态下，三极管就相当于是一个受控制的水龙头，水龙头流出水流的大小受开关（基极）控制，开关拧大一点，流出的水就会大一点。

也就是放大状态下，基极的电流大一点，集电极的电流也会跟着变大！并且ic与ib存在一定比例关系，ic = β ib，β是直流电流放大系数，表示三极管放大能力的大小。

3、三极管工作原理-饱和状态

当三极管发射结正偏，集电结正偏时，三极管工作在饱和状态。

在饱和状态下，三极管集电极电流ic的大小已经不受基极电流ib的控制，ic与ib不再成比例关系。

饱和状态下的三极管基极电流ib变大时，集电极电流ic也不会变大了，这就相当于水龙头的开关已经开得比较大了，开关再开大时，流出的水流也不会再变大了。

1、三极管放大电路

三极管是一种电流放大器件，可制成交流或直流信号放大器，由基极输入一个很小的电流从而控制集电极输出很大的电流，如下图所示：

三极管基极（b）电流最小，且远小于另两个引脚的电流；发射极（e）电流最大（等于集电极电流和基极电流之和）；集电极（c）电流与基极（b）电流之比即为三极管的放大倍数。

三极管具有放大功能的基本条件是保证基极和发射极之间加正向电压（发射结正偏），基极与集电极之间加反向电压（集电结反偏）。基极相对于发射极为正极性电压，基极相对于集电极为负极性电压。

2、三极管的开关功能

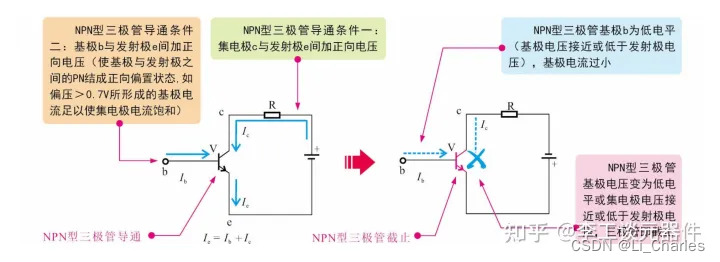

三极管的集电极电流在一定范围内随基极电流呈线性变化，这就是放大特性。当基极电流高过此范围时，三极管集电极电流会达到饱和值（导通），基极电流低于此范围时，三极管会进入截止状态（断路），这种导通或截止的特性在电路中还可起到开关作用，如下图所示：

总结

总之是箭头的始端比末端高 0.7V 就可以导通三极管的 e 极和 c 极。

所以，NPN型三极管，b作为控制端，高电平导通，低电平关断；PNP型三极管，高电平关断，低电平导通

MOS简介

MOS管，是MOSFET的缩写。MOSFET金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）。

其中，G是栅极，S是源极，D是漏极。

常见的nmos和pmos的原理与区别

NMOS

NMOS英文全称为N-Metal-Oxide-Semiconductor。意思为N型金属-氧化物-半导体，而拥有这种结构的晶体管我们称之为NMOS晶体管。 MOS晶体管有P型MOS管和N型MOS管之分。由MOS管构成的集成电路称为MOS集成电路，由NMOS组成的电路就是NMOS集成电路，由PMOS管组成的电路就是PMOS集成电路，由NMOS和PMOS两种管子组成的互补MOS电路，即CMOS电路。

PMOS

PMOS是指n型衬底、p沟道，靠空穴的流动运送电流的MOS管。
NMOS和PMOS工作原理

P沟道MOS晶体管的空穴迁移率低，因而在MOS晶体管的几何尺寸和工作电压绝对值相等的情况下，PMOS晶体管的跨导小于N沟道MOS晶体管。此外，P沟道MOS晶体管阈值电压的绝对值一般偏高，要求有较高的工作电压。它的供电电源的电压大小和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电过程长，加之器件跨导小，所以工作速度更低，在NMOS电路（见N沟道金属—氧化物—半导体集成电路）出现之后，多数已为NMOS电路所取代。只是，因PMOS电路工艺简单，价格便宜，有些中规模和小规模数字控制电路仍采用PMOS电路技术。

MOS应用分析

1.导通特性

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

2.MOS开关管损失

不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。

MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。

导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

3.MOS管驱动

跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。

在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。

第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。

MOS应用设计电路

在实际项目中，我们基本都用增强型，分为N沟道和P沟道两种。

我们常用的是NMOS，因为其导通电阻小，且容易制造。在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的，需要具体看数据手册。

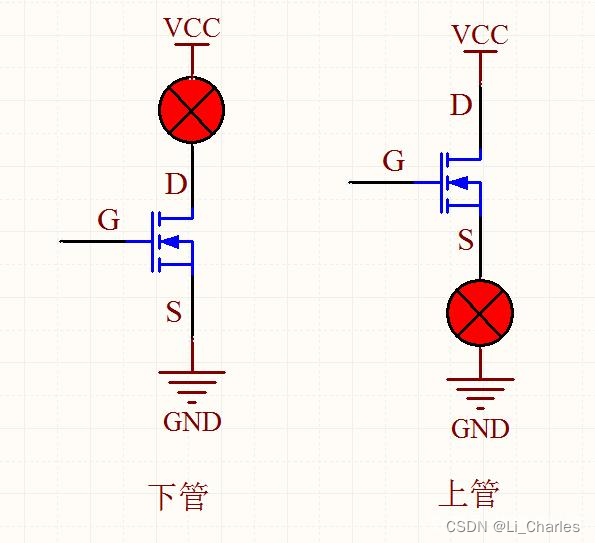

了解MOS管的开通/关断原理你就会发现，使用PMOS做上管、NMOS做下管比较方便。使用PMOS做下管、NMOS做上管的电路设计复杂，一般情况下意义不大，所以很少采用。

下面先了解MOS管的开通/关断原理，请看下图：

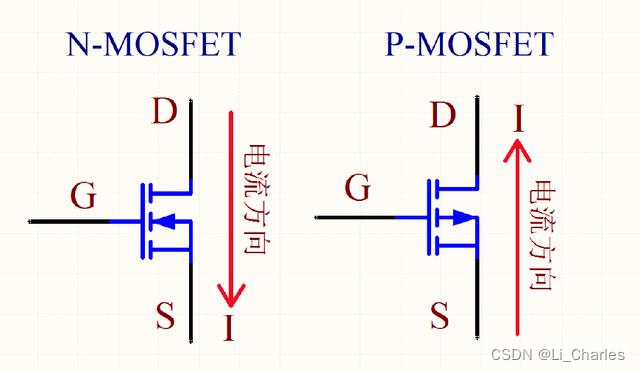

NMOS管的主回路电流方向为D→S，导通条件为VGS有一定的压差，一般为5~10V（G电位比S电位高）；而PMOS管的主回路电流方向为S→D，导通条件为VGS有一定的压差，一般为-5~-10V（S电位比G电位高），下面以导通压差6V为例。

NMOS管

使用NMOS当下管，S极直接接地（为固定值），只需将G极电压固定值6V即可导通；若使用NMOS当上管，D极接正电源，而S极的电压不固定，无法确定控制NMOS导通的G极电压，因为S极对地的电压有两种状态，MOS管截止时为低电平，导通时接近高电平VCC。当然NMOS也是可以当上管的，只是控制电路复杂，这种情况必须使用隔离电源控制，使用一个PMOS管就能解决的事情一般不会这么干，明显增加电路难度。
