计算机网络原理实验

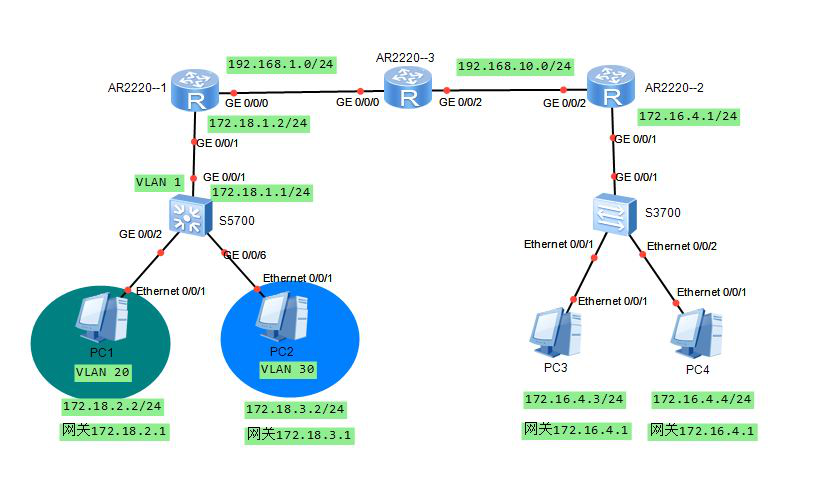

一、实验拓扑图

二、实验具体要求

1、根据以上拓扑划分VLAN，严格按照标明ＩＰ地址（除路由器与路由器连接段IP 地址按要求更换外）以及设备名称配置（否则不给分），实现全网的连通。

2、S5700划分两个VLAN，VLAN 20、 VLAN 30,其中G0/0/2–5属于VLAN20 ,G0/0/6–10属于VLAN 30。

3、AR2220-1 、AR2220-2、AR2220-3路由器通过以太口直连，路由器间利用静态路由或动态路由RIP实现全网互通。AR2220-1 、AR2220-3连接段IP地址为C类地址块，第三字节为1XX (XX为班级最后两位）；AR2220-2 、AR2220-3连接段IP地址为C类地址块第三个字节为自己的学号后两位。
例如：班级是1801班，学号为2018100610号的学生 IP网段如下：
192.168.101.0 /24和192.168.10.0/24
　 　
4、在S5700上配置使用用户名和密码可远程登录，用户名命名规范如下：
用户名为自己姓名的汉语全拼，密码：123456

---

三、具体实验步骤

1.连接拓扑图如图所示(用的是eNSP)

配置好PC机上的ip地址、子网掩码以及网关如图所示

2.配置LSW1

LSW1：
System-view
[Huawei]vlan batch 20 30
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port
