E-R图也称实体-联系图(Entity Relationship Diagram),提供了表示实体类型、属性和联系的方法。

用来描述现实世界的概念模型:

用矩形表示实体型,矩形框内写明实体名:比如学生张三、学生李四都是实体;

用椭圆表示实体的属性,并用无向边将其与相应的实体型连接起来:比如学生的姓名、学号、性别、都是属性;

用菱形表示实体型之间的联系,在菱形框内写明联系名,并用无向边分别与有关实体型连接起来,同时在无向边旁标上联系的类型(1:1,1:n或m:n)。

如图是几张ER例子:

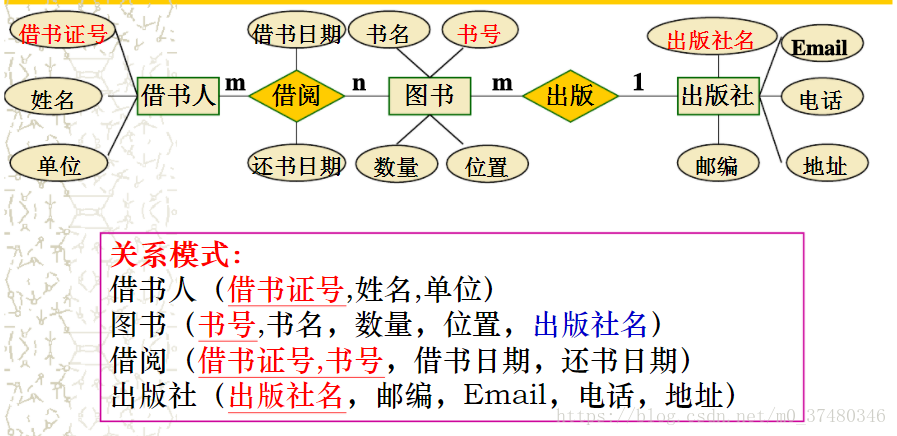

图书借阅的ER图

企业管理的ER图
