1. SqueezeNet

SqueezeNet: AlexNet-level accuracy with 50x fewer parameters and< 0.5 MB model size

考虑到卷积层的参数量为 $C_{in}*C_{out}*K*K$ ，显然，为了减少参数量，可以从输入输出通道数和卷积核尺寸两个角度出发：

使用更多的1×1卷积
减小3×3卷积的输入核输出通道数

根据以上两个基本原则，SqueezeNet中设计了一个Fire module，squeeze中只使用了1×1卷积，以较少的参数量为代价降低通道数，然后在expand中使用1×1和3×3扩展通道数。

在这里插入图片描述

class Fire(nn.Module):def __init__(self, inplanes, squeeze_planes,expand1x1_planes, expand3x3_planes):super(Fire, self).__init__()self.inplanes = inplanesself.squeeze = nn.Conv2d(inplanes, squeeze_planes, kernel_size=1)self.squeeze_activation = nn.ReLU(inplace=True)self.expand1x1 = nn.Conv2d(squeeze_planes, expand1x1_planes,kernel_size=1)self.expand1x1_activation = nn.ReLU(inplace=True)self.expand3x3 = nn.Conv2d(squeeze_planes, expand3x3_planes,kernel_size=3, padding=1)self.expand3x3_activation = nn.ReLU(inplace=True)def forward(self, x):x = self.squeeze_activation(self.squeeze(x))return torch.cat([self.expand1x1_activation(self.expand1x1(x)),self.expand3x3_activation(self.expand3x3(x))], 1)

2. ShuffleNet

2.1 v1

ShuffleNet: An Extremely Efficient Convolutional Neural Network for Mobile Devices

提出问题：对于深度可分离卷积，1×1占用的计算量太大
解决方案：既然3×3卷积可以通过分组减小计算量，那么1×1也可以设置为分组卷积
引出新问题：如果多个组卷积堆叠在一起，就有一个副作用----来自某个通道的输出只来自输入通道的一小部分，如下图（a）所示，导致不同组之间无信息交流。
在这里插入图片描述
进一步的解决方案：将每个组中的通道划分为几个子组，然后向下一层中的每个组提供不同的子组，如上图（b）所示，此时不同组之间进行了信息的交流。

究极解决方案：使用channel shuffle操作，即reshape->transpose->flatten，简单的操作就能均匀打乱通道。
在这里插入图片描述

def channel_shuffle(x, groups):b, n, h, w = x.size()channels_per_group = n // groups# reshapex = x.view(b, groups, channels_per_group, h, w)# transpose# transpose导致tensor不连续，而view方法需要连续的tensor，所以transpose后需要使用.contiguous()x = torch.transpose(x, 1, 2).contiguous()# flattenx = x.view(b, -1, h, w)return x

基于以上改进，设计了新的残差单元----ShuffleNet Units，（a）为使用了标准的深度可分离卷积的残差单元，（b）为使用了1×1组卷积和channel shuffle的新残差单元，（c）为stride=2时的新残差单元，在shotcut分支采用了stride=2的AVG Pool而不是1×1卷积，并且使用concat代替add操作，能够以较低的成本扩充通道数。
在这里插入图片描述

2.2 v2

ShuffleNet V2: Practical Guidelines for Efficient CNN Architecture Design
提出问题：神经网络架构的设计是由间接度量（如FLOPs）来指导的，但是实验表明，具有相似FLOPs的网络具有不同的速度（如下图所示），因此，使用FLOPs作为计算复杂度的唯一度量是不够的，可能会导致次优设计。
在这里插入图片描述
间接（FLOPs）和直接（速度）指标之间的差异可以归结于两个主要原因：

内存访问成本（MAC）和并行度：组卷积等高MAC操作（分组会导致读写操作成倍增加）可能会成为GPU的瓶颈；并行度高的模型比其他并行度低的模型快得多。
根据平台的不同，具有相同流程的操作可能有不同的运行时间，如GPU和ARM

解决方案：对于有效的网络架构设计，应该考虑两个原则。首先，应该使用直接度量（例如，速度），而不是间接度量（例如，FLOPs)。其次，这些指标应该在目标平台上进行评估。

贡献：
（1）推导了四种高效网络设计的指导方针

G1: 输入输出通道数相等可尽量降低内存访问成本（MAC）：轻量级网络中常使用深度可分离卷积，其中点卷积计算复杂度最大，因此以点卷积为例进行分析。假设输入输出通道数分别为 $C_{in}$ 和 $C_{out}$ ，特征图尺寸为 $H \times W$ ，在bias=False的情况下，浮点运算次数 $B=H×W×C_{out}×C_{in}$ ；假设计算设备中的缓存大到足以存储features和weight， $MAC=H×W×(C_{out}+C_{in})+C_{out}×C_{in}$ 。在固定FLOPs的情况下，根据均值不等式有：
因此，MAC有一个由FLOPs给出的下界。当输入通道和输出通道的数量相等时，MAC达到下界。
G2: 过度的组卷积会增加MAC：对于分组卷积，浮点运算次数 $B=(H×W×C_{out}×C_{in}) / g$ ，MAC与FLOPs的关系如下：
显然，固定FLOPs时，MAC随着分组数g的增大而增大。
G3: 网络碎片化降低并行度：虽然多分支这种碎片化的结构已被证明有利于提升网络性能，但它可能会降低效率，因为它对像GPU这样具有强大并行计算能力的设备不友好。还引入了额外的开销，如内核启动和同步。
G4: 元素级操作是不可忽略的：在如shufflenet-v1和mobilenet-v2这样的轻量级模型中，元素级操作占用了相当多的时间，特别是在GPU上。元素级操作包括ReLU、Add等，虽然FLOPs很小，但是MAC较高。

（2）基于推导的四种高效网络设计的指导方针，设计了新的轻量级残差模块（如下图，a、b是v1中的单元结构，c、d是v2中的单元结构）：通过channel split保证输入输出通道数相等，符合G1; 将1×1分组卷积替换为标准的1×1卷积，符合G2和G3（因为分组卷积是碎片化结构）；将Add替换为Concat，并去掉了最后的ReLU，替换为channel shuffle，符合G4。

在这里插入图片描述

3. MobileNet

3.1 v1

MobileNets: Efficient Convolutional Neural Networks for Mobile Vision Applications
提出了深度可分离卷积，能够大幅减少参数量和计算量：
在这里插入图片描述
假设输入通道和输出通道数分别为 $N$ 和 $M$ ，卷积核尺寸为 $D_K×D_K$ ，输出特征图尺寸为 $D_F×D_F$ ，那么标准卷积的计算量为：

深度可分离卷积的计算量为：

计算量降低了：

有一点需要注意，由于Depthwise卷积使用了分组卷积，因此适用于移动端等流水线型平台，对GPU不友好。

3.2 v2

MobileNetV2: Inverted Residuals and Linear Bottlenecks

3.3 v3

Searching for MobileNetV3

4. GhostNet

4.1 v1

GhostNet: More Features from Cheap Operations
提出了轻量级模块Ghost module，简单来说，其实就是将深度可分离卷积倒过来，先PW卷积再DW卷积，只是减少了PW卷积数量，然后通过identity补上通道数，从而既能扩展输出通道数又能减少参数量和计算量。
在这里插入图片描述

4.2 v2

GhostNetV2: Enhance Cheap Operation with Long-Range Attention
self-attention能捕获全局信息，但是计算复杂度高，大幅增加推理耗时，对于轻量级模型来说无法接受。针对该问题，GhostNetV2为轻量化小模型专门设计硬件友好的注意力机制----基于解耦全连接层的注意力模块。

一个适用于端侧小模型的注意力模块应当满足3个条件：

对长距离空间信息的建模能力强。相比CNN，Transformer性能强大的一个重要原因是它能够建模全局空间信息，因此新的注意力模块也应当能捕捉空间长距离信息。
部署高效。注意力模块应该硬件友好，计算高效，以免拖慢推理速度，特别是不应包含硬件不友好的操作。
概念简单。为了保证注意力模块的泛化能力，这个模块的设计应当越简单越好。

自注意力模块能够很好地建模长期依赖关系，但是reshape和transpose操作会产生较高的时延。那么有什么操作可以替代注意力模块呢？分析一下自注意力模块中的操作，其实就是建立特征图中任意两个像素之间的关系，考虑到全连接层的输出与输入的每个元素都相关，因此也可以用来建模长期依赖，并且实现起来更方便。给定一个特征图 $Z\in\mathbb{R}^{H\times W \times C}$ ，可以视为 $H\times W$ 个tokens，然后直接通过全连接层生成注意力图，如下式：
在这里插入图片描述

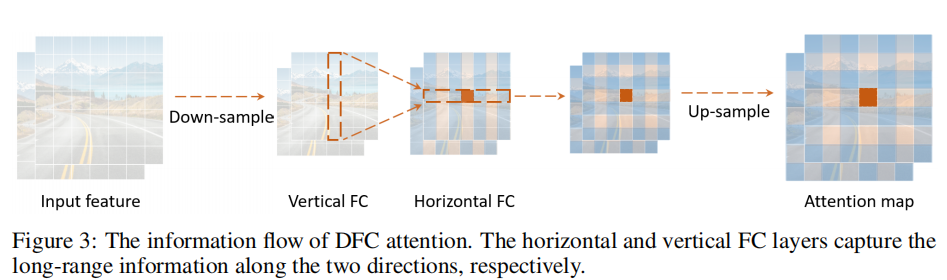

按照上式计算注意力图仍然具有较高的计算复杂度，有研究表明，CNN中的特征图通常是低秩的，没有必要将不同空间位置的所有输入和输出tokens密集连接。考虑到特征图是二维，自然可以将全连接层分解为两个连续的FC层，沿着水平方向和垂直方向聚合特征（有点CCNet中交叉注意力的味道）。为了进一步减小计算量，在送入FC层前，对特征图进行下采样，在FC层后再上采样回到原来的尺寸。
在这里插入图片描述
在GhostNetV1 bottleneck的基础上插入DFC attention模块，就形成了GhostNetV2 bottleneck
