第零节本文内容

IEC60958/61937协议是我们音频开发中常见的一种协议，本文就叙述一下该协议的架构（因为协议涉及的内容比较多，全部解释清楚要好几篇文章），如果要对架构下具体每个位的含义进行学习，可以下载本博主在CSDN上的资源，该资源为官方的文件，里面对IEC60958/61937的数据内容的具体含义都有介绍。

第一节 IEC60958/61937协议概述

IEC60958/61937是一种传递数字音频的接口规范，相比I2S，IEC60958/61937通过一根线同时传递时钟信号和数据信号。

IEC60958和IEC61937的最大差别是：IEC 60958只能传递2个channel的音频数据，而IEC 61937可以传递更复杂的音频数据，如MPEG2那种多声道, AC3 或DTS。

第二节 IEC60958/61937硬件接口

BMC接口：Biphase-Mark Encoding编码，用于数据的校验，其解析出来的数据为DATA，装换方法为：

①当DATA=1时，对应的两个数据不相同（0 1或1 0）。当DATA=0时，对应的两个数据相同（0 0或1 1）。

②DATA尝试下一次数据的时候，BMC编码的数据要取反（0->1或1->0）。下图可以直观表示这个过程。

第三节 IEC60958数据格式

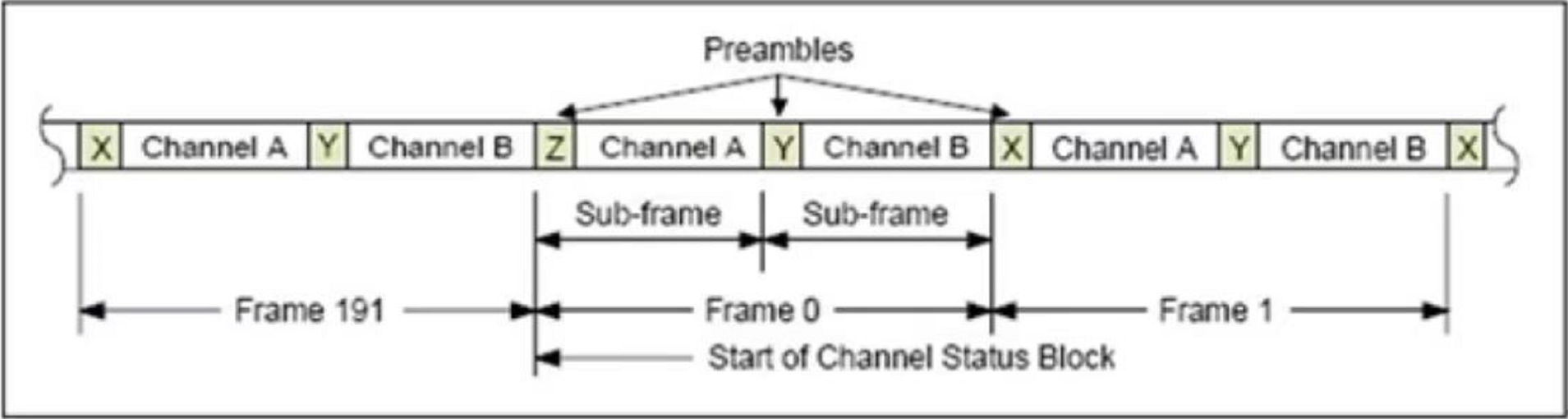

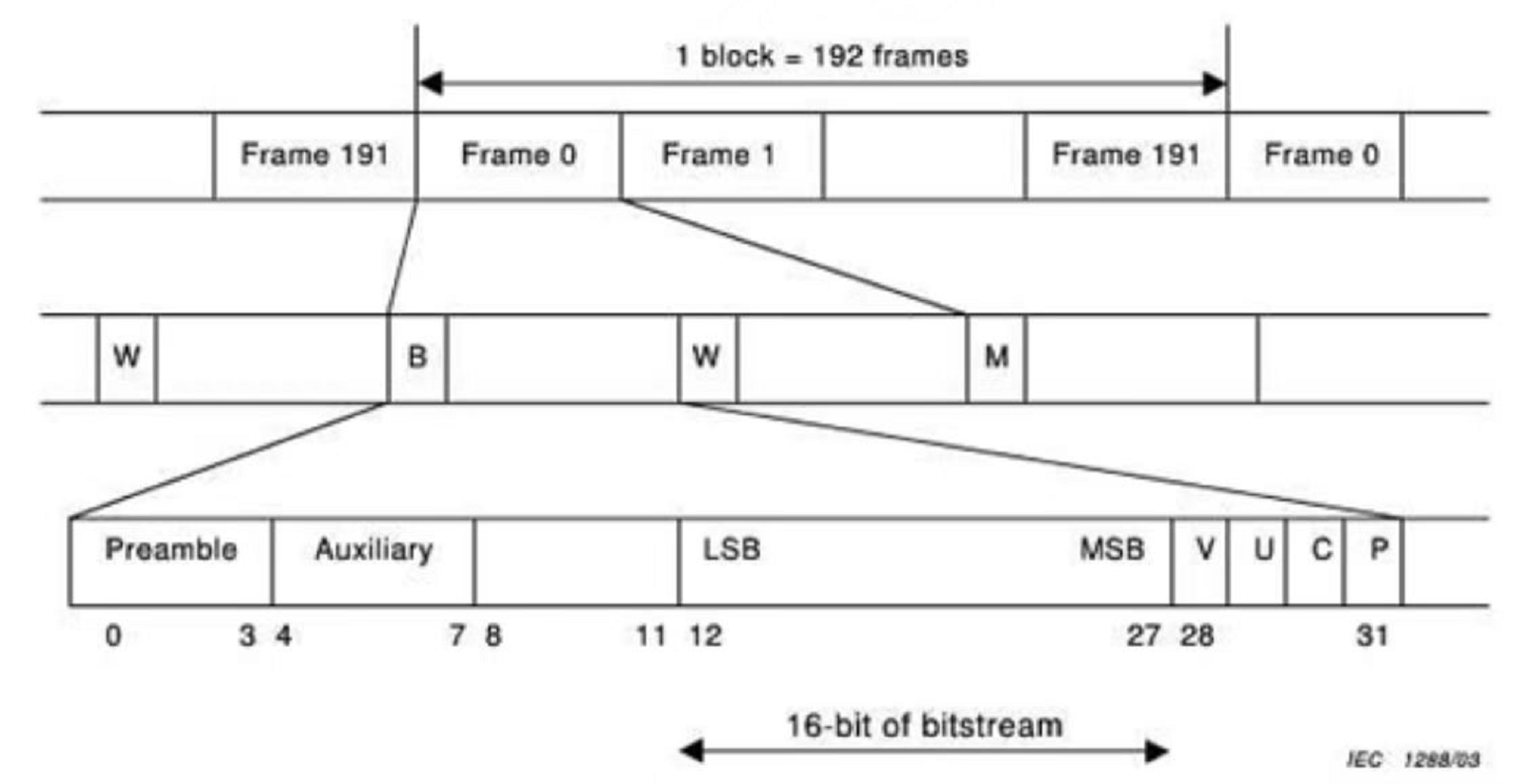

如下图IEC60958由192个Frame构成的Block，而每个Frame储存了两个channel的一组采样信号(Sample)，分为Channel A与Channel B两个声道。而每组Sample由Sub Frame构成，也就是一个Frame里有两个Sub Frame。Sub Frame的数据长度为32 Bits，里头内含了头码(Preamble)、辅助数据(Aux. Data)、音频数据(Audio Data)、以及四个位的信息与检查码。也就是说，一个Sub Frame为32 Bits，也就4 Bytes，而一个Frame为8 Bytes，而一个Block为192 x 8 = 1536 Bytes，而每个Block总共可以传递192个双声道Sample。
