一、SPI的基础

SPI的全称是Serial Peripheral Interface，直译过来就是串行外围接口。一般情况下，FPGA连接各种DAC和ADC，都是用的SPI接口。

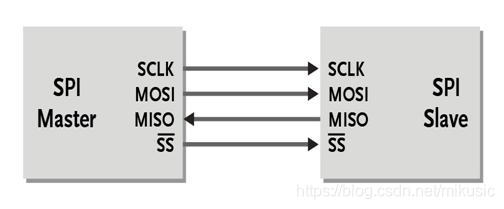

SPI分为3线型和4线型。用得最多的是4线型，4线型的信号包括SCLK（同步时钟），MOSI（Master输出Slave输入），MISO（Master输入Slave输出）、SS(Slave Select，一般也叫做CS，Chip Select，片选信号)，信号传输方向如图1所示。3线型就是把MISO和MOSI合并成一根线MISO/MOSI，合并后的这根线信号可以双向传输信号，Mater和Slave分时驱动这根线，一样可以通信。因此，可以看出4线型的SPI是全双工的，3线型的SPI是半双工的。

因为3线型和4线型在原理上并没有区别，所以本文仅介绍4线型，对于3线型注意在写Verilog代码时声明MISO/MOSI为inout类型信号，并且保证在FPGA不驱动它的时间它赋一个高阻值就行了。

下面两图是一般情况下我们会使用到的SPI连接方式。此外，还有一种菊花链的一对多连接方式，不太常用，有兴趣的读者可以阅读另一个博主的文章，点这里。

二、SPI的时序图

SPI的时序图是很简单的，一般情况下根据CPOL（Clock Polarity，时钟极性）和CPHA（Clock Phase，时钟相位）来规定4种传输模式，也就是说CPOL规定了SCK时钟信号空闲时的电平（CPOL=0表示低电平），CPHA规定了当片选信号SS有效时，接收数据端是按SCK的上升沿还是下降沿采样（CPHA=0表示上升沿采样）。本人根据自己接触到的AD/DA，发现一般情况下，CPHA=1，CPOL=0，下面以DAC81416的datasheet中的波形图为例进行时序说明。

从上面的波形图上，我们可以看到片选信号CS低电平有效，DAC芯片下降沿采样SDI（也就是MOSI），主机端也是下降沿采样SDO（也就是MISO），无论SDI还是SDO，数据传输都是高位在前，低位在后。至于CS为高电平时SCLK处于什么电平都无所谓的，只是一般我们还是将它设置成低电平。下一篇文章我会结合具体datasheet继续分析上面的时序图。

本文图2来源于博主碎碎思的一篇博客。
