在小分辨率(不高于qvga(320*240))的设备中,使用的是spi接口的屏幕，比如gc9306和st7789等。有两种类型的屏幕:

3线屏(3线1data或3线2data)
3线9bit I型  SCL/CSX/SDA                                                                                           3线1data
3线9bit II型 SCL/CSX /SDO/SDI                                                                                  3线1data
3线9bit 2 data lane  SCL/CSX/D0/D1(写命令没用到RS,传输数据用到SDA和RS)       3线2data

3线指SCL/CSX/SDO

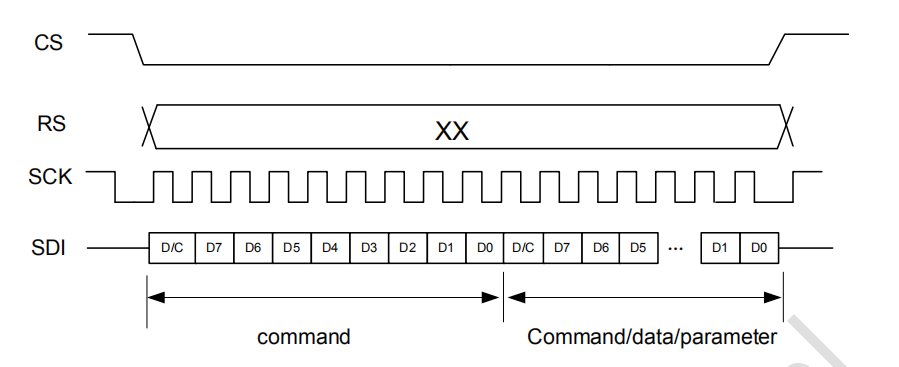

3线9bit I型

3线9bit II型

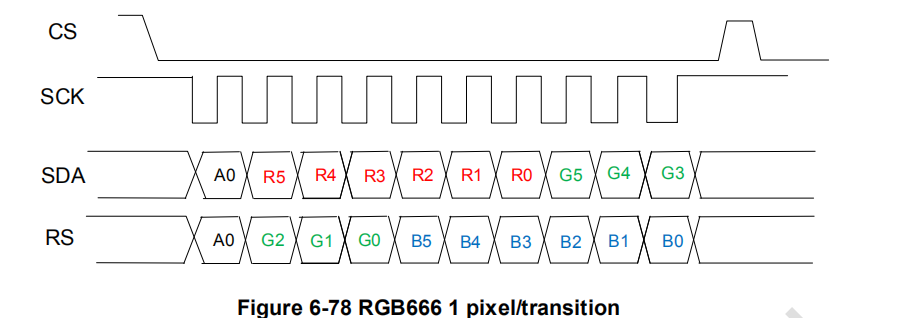

4线2data

写命令                 　

写数据



4线屏(4线1data)

4线8bit I型接口信号：SCL/CSX /DCX/SDA                                                            4线1data
4线8bit II型接口信号：SCL/CSX/DCX/SDO/SDI                                                      4线1data

使用D/CX脚来确定发送的是数据还是命令

4线指SCL/CSX/DCX/SD0

4线接口1

4线接口2
