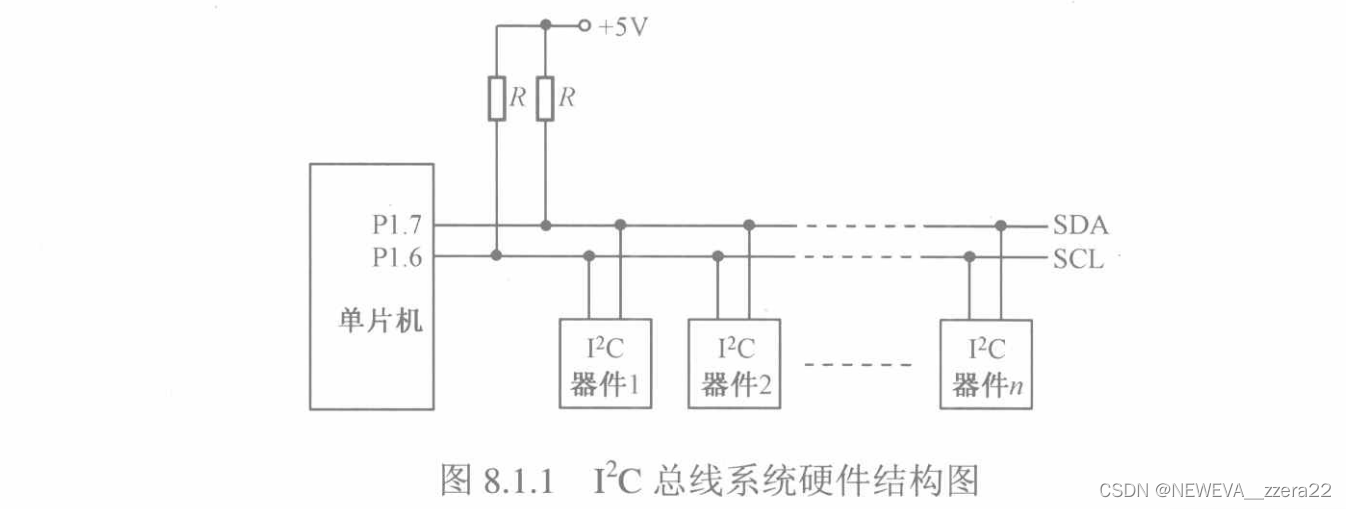

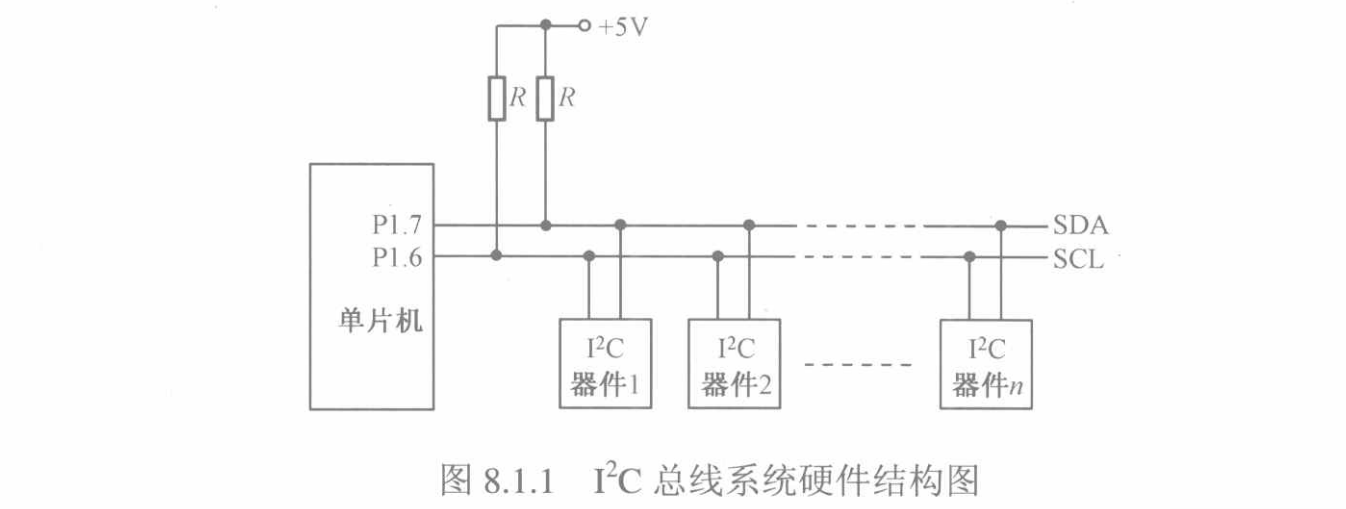

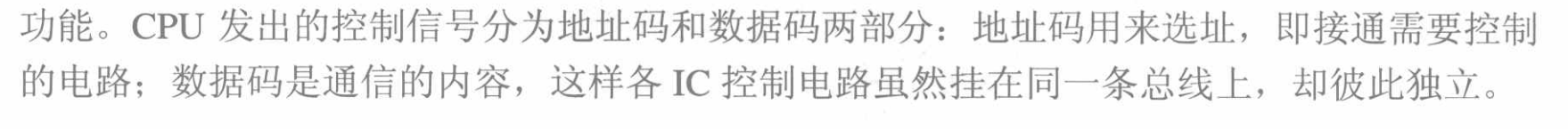

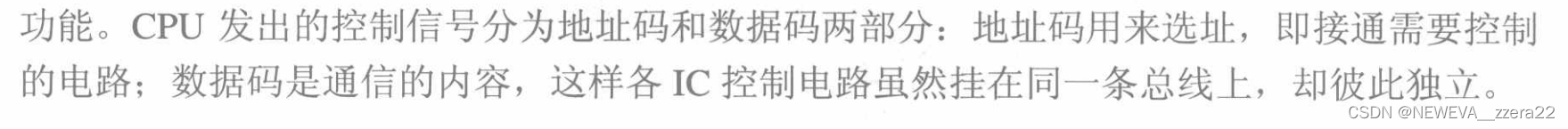

两根线数据线SDA和时序线SCL，这让我想到了火线和零线。

总线上任何一个IC器件输出低电平都会使总线拉低，是线与的关系。

支持多主和主从工作方式

有效性：只有时钟线变成低电平数据线才能变化。

I2C的初始化应包括，起始信号，寻址，应答，结束信号。

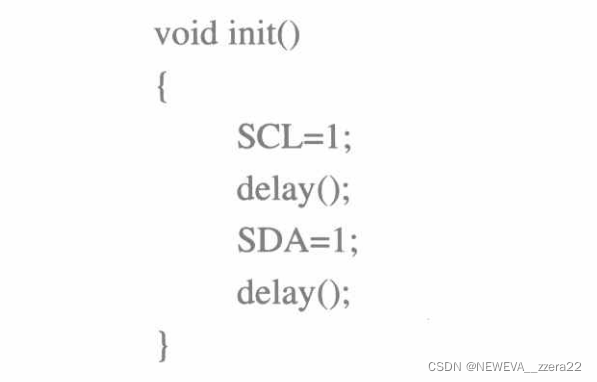

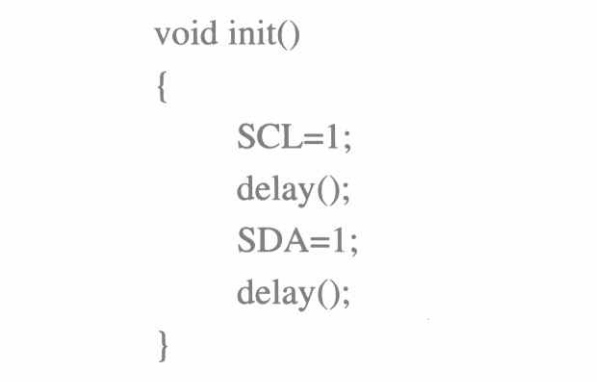

初始化时把两根线都拉高，表示正常未工作状态

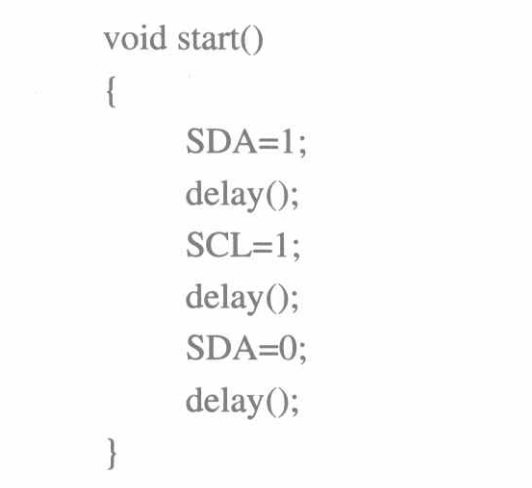

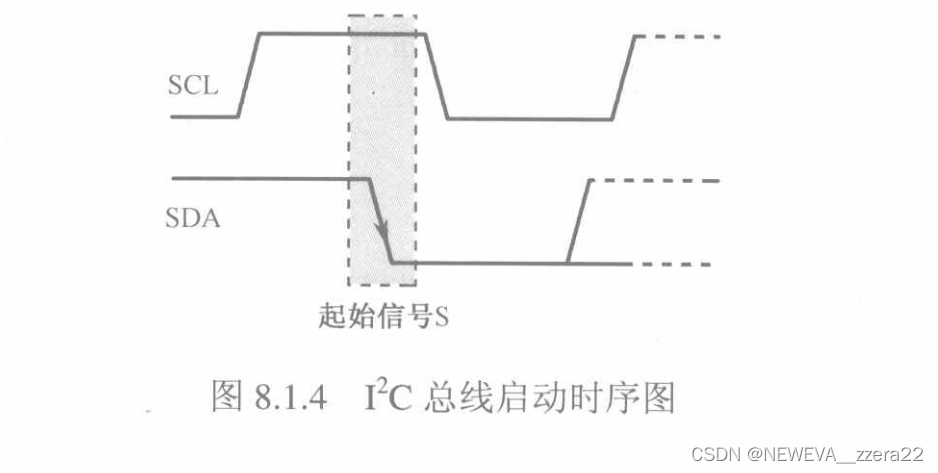

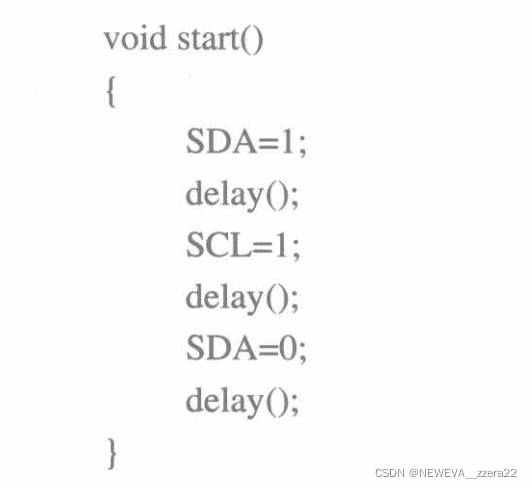

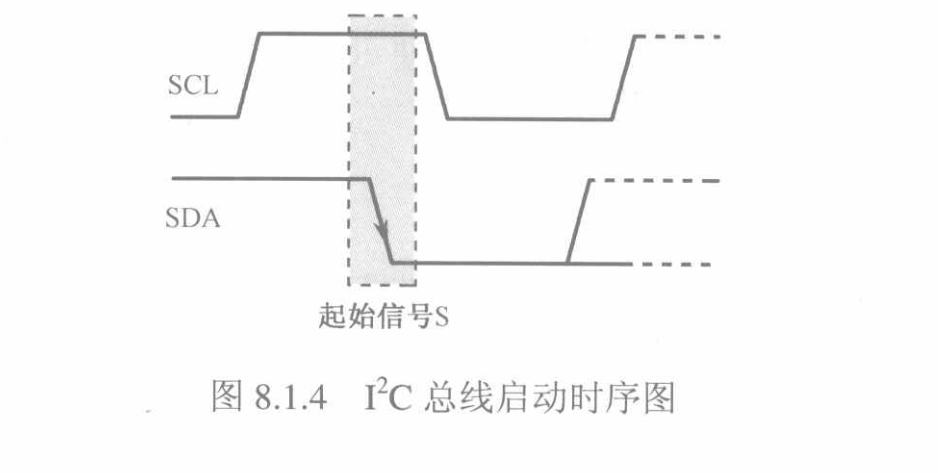

起始信号：在阴影部分的意思是，在SDA产生高电平持续一会再变低电平延时一会，在这个变化中间，SCL时间线一直处于高电平。

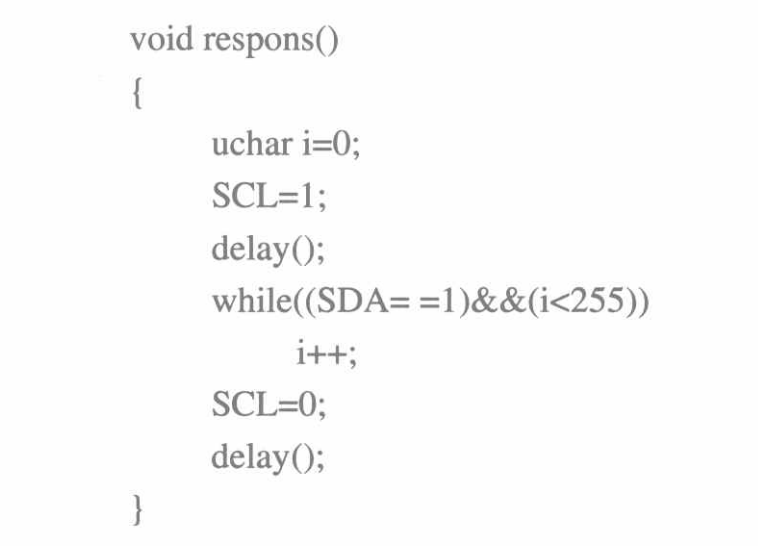

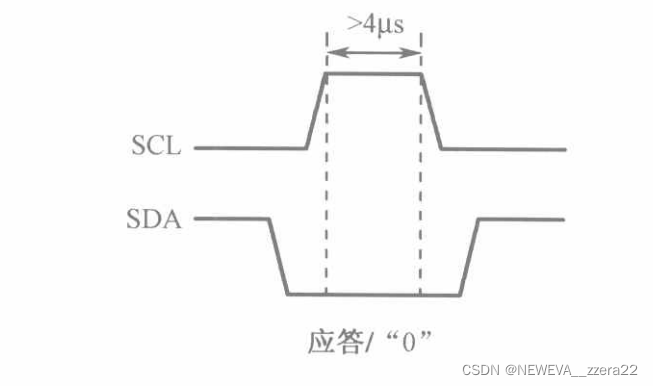

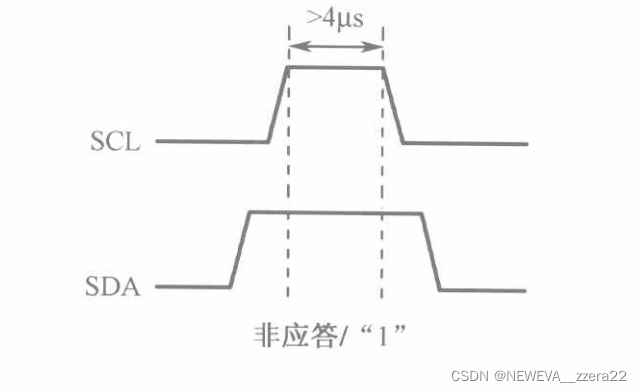

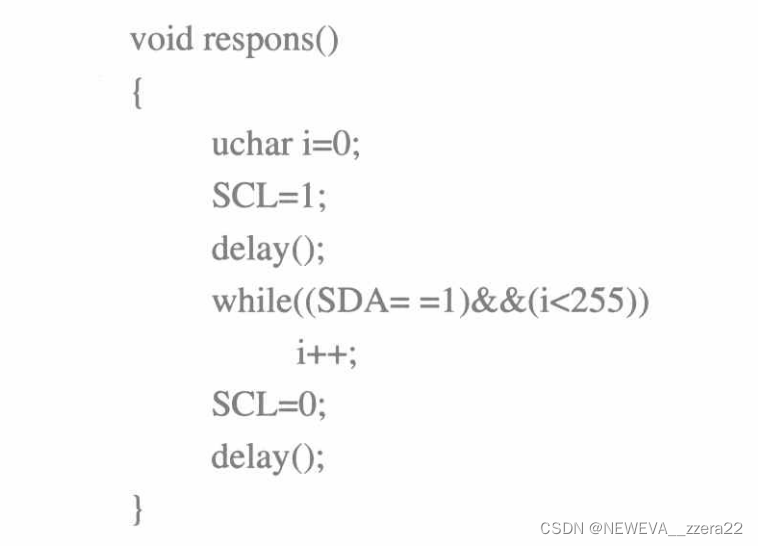

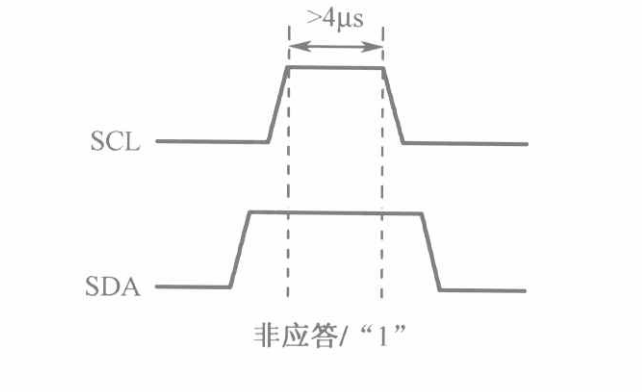

 应答信号：SCL处于高电平的4us内，看SDA是否被拉低，如果没有被拉低就代表没应答，SDA会一直处在高电平，跳不出while循环，我们就给它定一个时间，取段延时大于4us，没有应答也要跳出循环，再将SCL拉低，延时。

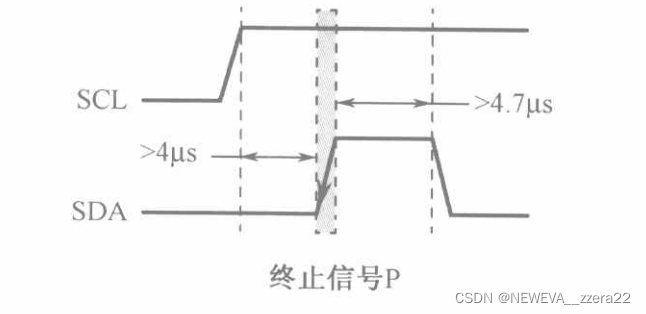

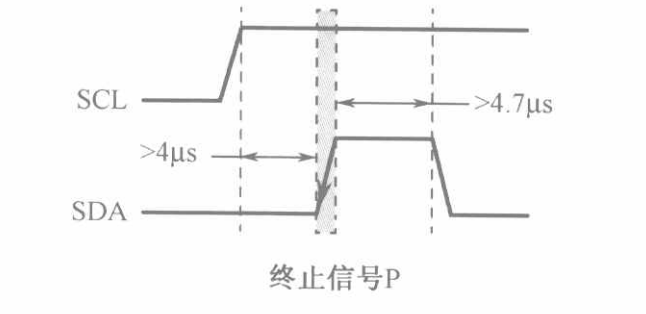

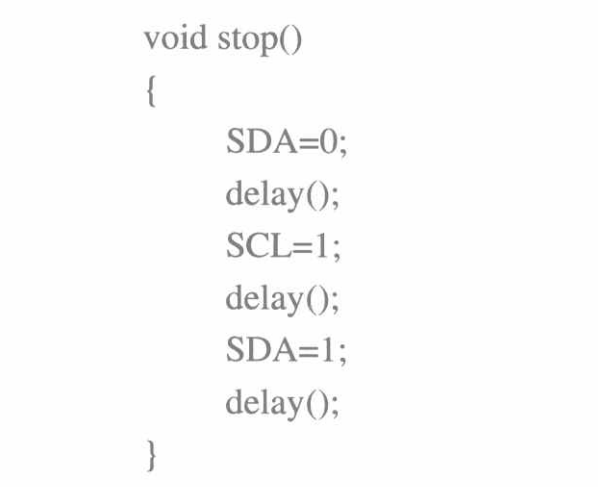

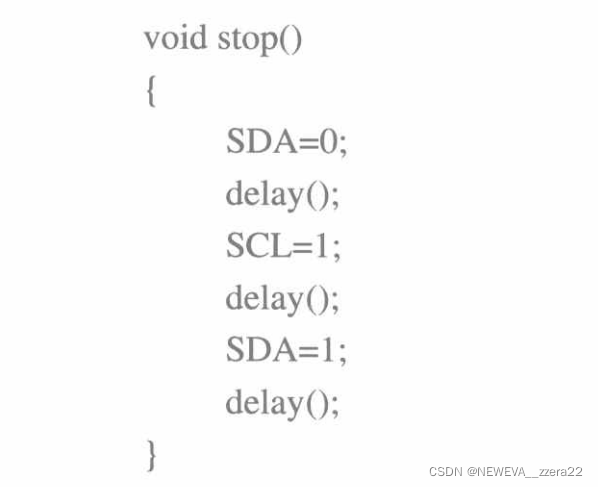

终止信号：左边的虚线，SDA是低电平延时4us，SCL是高电平延时4us，把SDA拉高持续4.7us。

这里的共性就是看谁产生跳变沿，跳变沿那个变化写在最开始，再写另一个。产生跳变沿的是一个变化量，在一个状态不变的情况下发生变化。

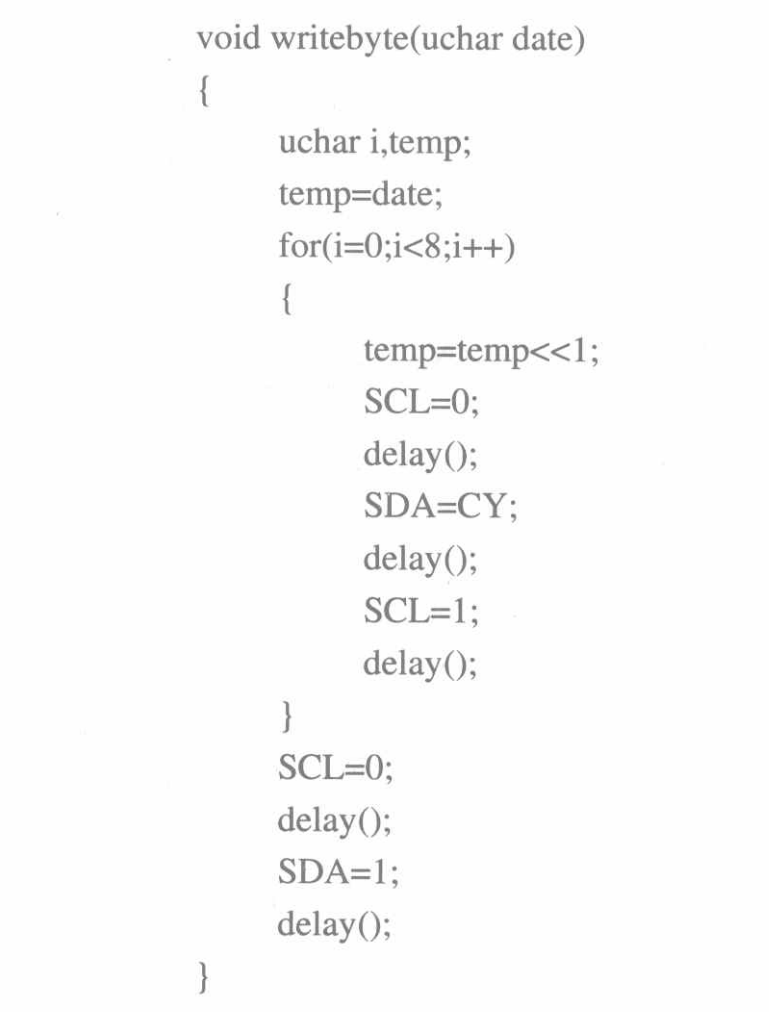

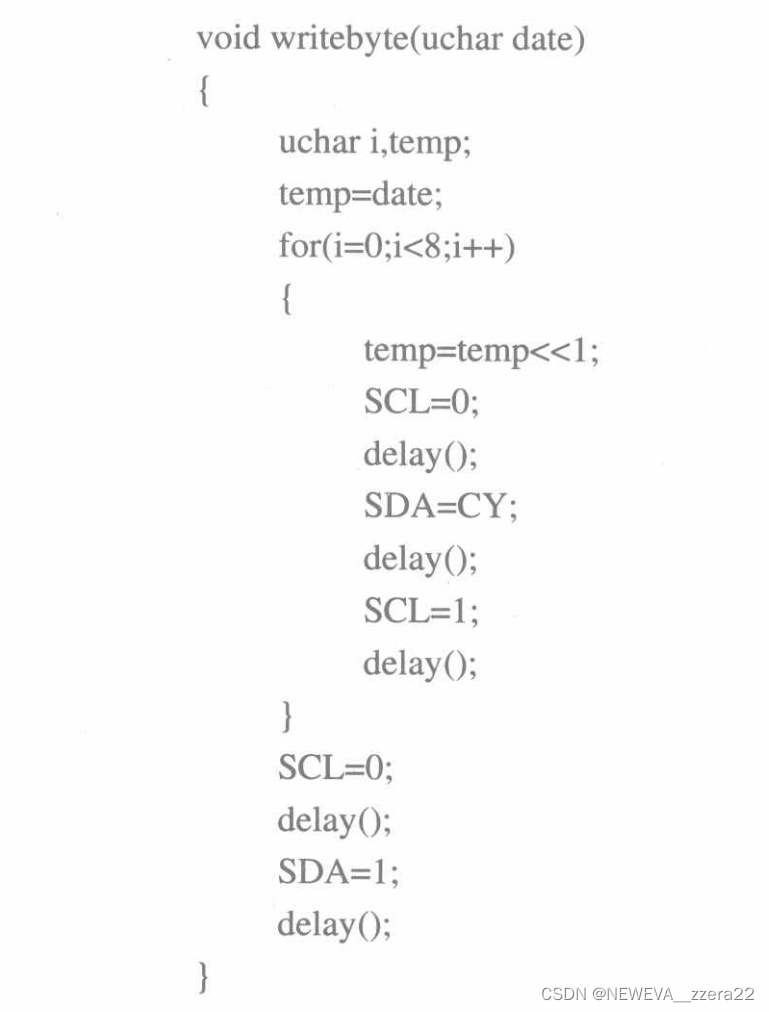

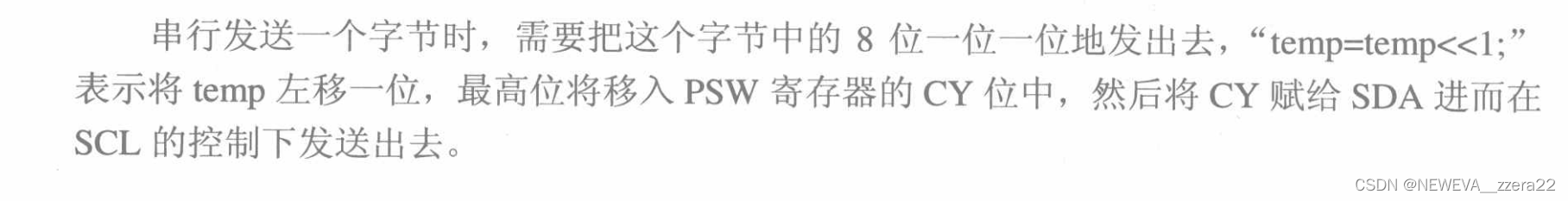

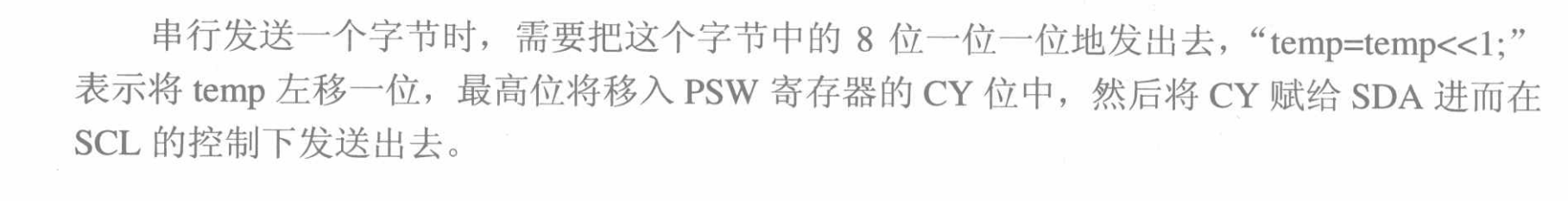

写一个字节

：SCL在高电平期间，SDA一个上升沿停止信号

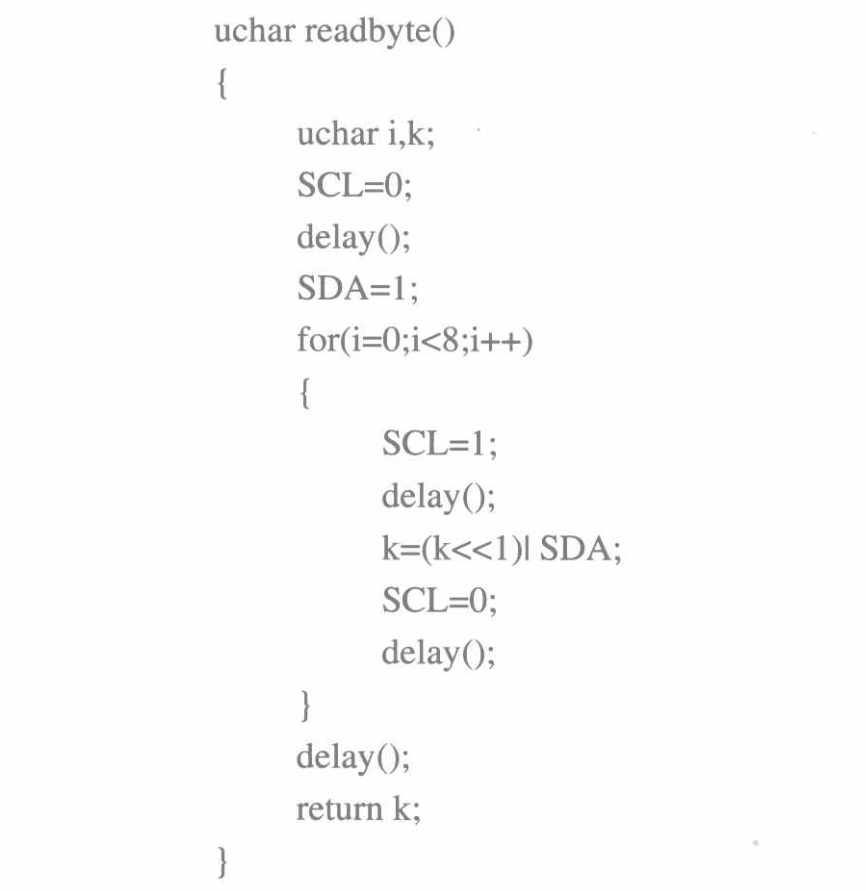

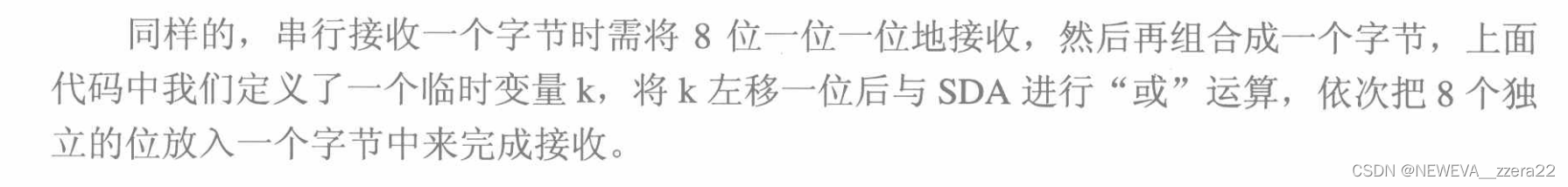

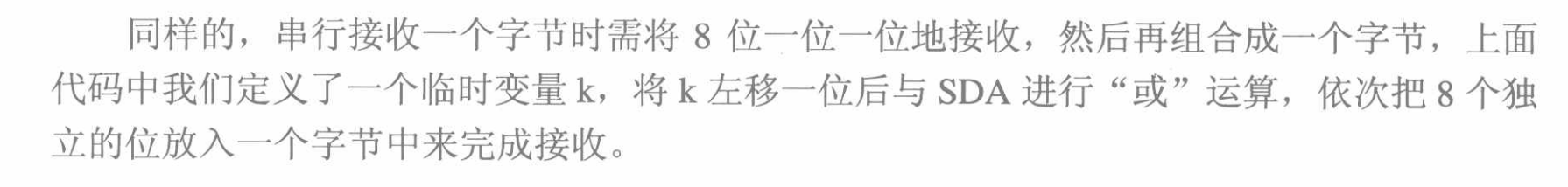

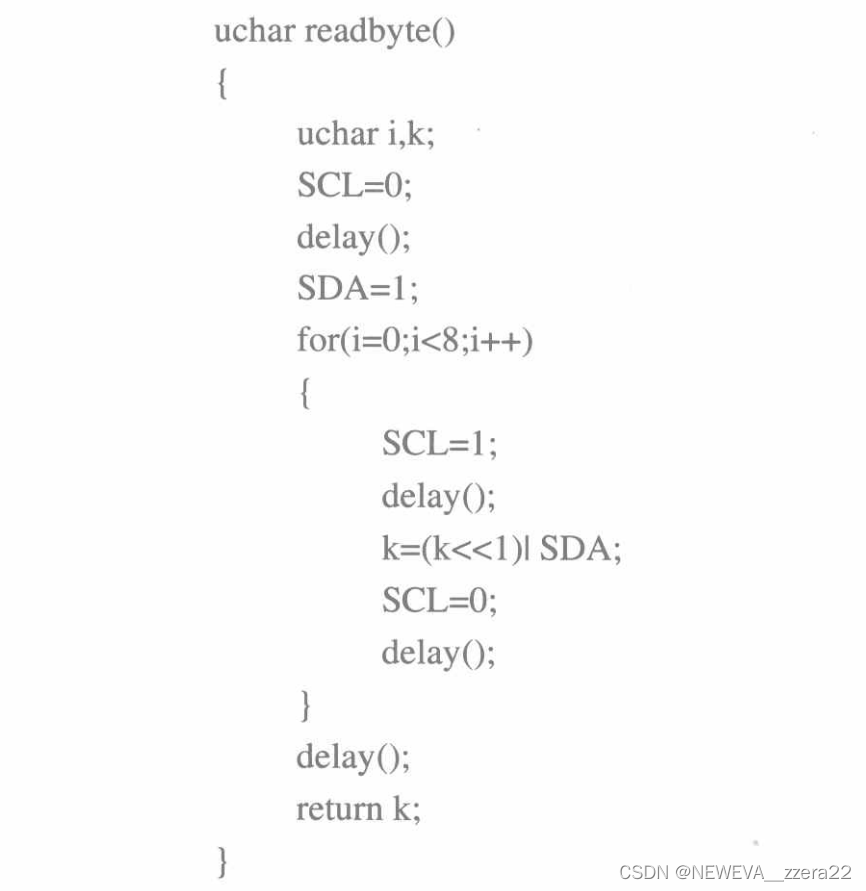

 读一个字节



原文地址：：：分析一下到底是上升沿还是下降沿读写数据-FreedomXura-ChinaUnix博客

分析一下到底是上升沿还是下降沿读写数据--jinn3很好的总结_jinn的博客-CSDN博客

上面的读写操作都是单片机读写而不是器件du'x

输入(指器件的输入)<==>写(MCU的写操作)，输出(指器件的输出)<==>读(MCU的读操作)。

 所谓读即是指MCU从器件的数据总线上根据一定的时序来读取器件的数据。一般而言，MCU提供一个边沿信号(上升沿或者下降沿均可)告诉器件可以发数据了，器件检测到边沿信号以后，立即在数据总线上更新数据，待数据稳定以后，MCU即可读取数据。所以一般所说的上升沿(下降沿)开始读数据是不准确地说法，上升沿(下降沿)这是数据总线上的数据发生改变，MCU并没有在此时刻读取数据，而是等待数据稳定之后才开始读取数据。

以DS1302的单字节读时序为例说明，要读取DS1302数据，先必须写1byte数据到DS1302，即是指（R/W,A0~A4,R/C,1这8位数据），然后再读。所以我们应该看后半部分来解读数据的read操作。

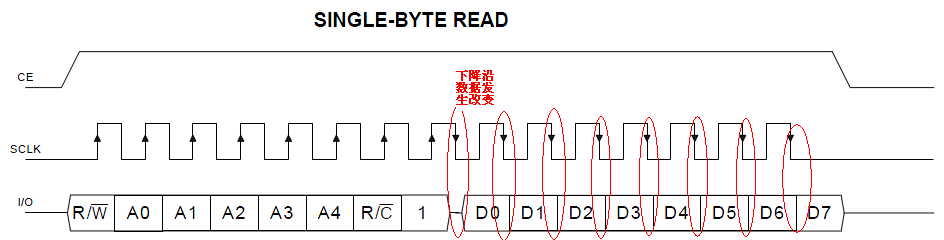

显然在时钟信号的下降沿数据总线上的数据发生改变，等待数据稳定之后，MCU将读取该数据D0，接着MCU产生下一个下降沿，器件检测到下降沿信号立即更新数据D1，等待数据稳定之后被MCU读取。后面相同。

2）所谓写即是指MCU向器件写入数据，其操作是：先将数据放置在数据总线上，等待其稳定之后，MCU产生一个边沿信号，将数据写入器件。以DS1302的单字节写时序为例说明，要向DS1302写数据，，先必须写1byte数据到DS1302，即是指（R/W,A0~A4,R/C,1这8位数据），然后再写。

所以上图的16个脉冲下的操作均是写操作，可以从第一位(R/W)分析起，当然也可以向读操作一样，只分析后半部分的操作。

/*
** 函 数：single_byte_read
** 参 数: unsigned char commd--读之前必须写入的命令
** 返回值: unsigned char tempbyte--读取的1byte数据
** 说 明: 这只是一个例子函数，对应上面的时序图所写的完整的读1字节数据函数
*/
unsigned char single_byte_read(unsigned char commd)
{int i;unsigned char tempbit;unsigned char tempbyte;/* 初始化*/CE = 0;SCLK_OFF;/* 写1byte 数据(R/W,addr,R/C,1):读的地址命令*//* 数据总线上先准备好数据，上升沿写入数据到器件*/for(i=0;i<8;i++){if(commd & 0x01)DataIO = 1; //数据总线上准备数据1elseDataIO = 0; //数据总线上准备数据0commd=commd>>1;SCLK_ON; //上升沿来临,MCU将数据写入器件_NOP();SCLK_OFF; //再次拉低，为下一个数据提供上升沿条件}/*写完命令之后, 从器件读1byte数据*//*下降沿通知器件更新数据，等待其稳定之后读取数据*/for(i=0;i<8;i++){if(DataIO) //紧接上面写命令的最后一个信号是下降沿信号，故此时第一位数据即是器件更新数据tempbit = 0x80;elsetempbit = 0;tempbyte = tempbyte >> 1 | tempbit;SCLK_ON; //上升沿，为下降沿提供条件_NOP();SCLK_OFF; //下降沿来临，通知器件更新数据，在下一个循环中MCU读取更新的数据.}return tempbyte;
}
/*
