一段式、二段式、三段式状态机是按照书写FSM时使用的always块数目进行划分的，一般而言对于简单的状态机，可以使用一段式，其代码量以及使用资源都最少，但如果状态机较复杂，一段式状态机会对代码维护产生很大的不便，因此多使用便于维护的三段式状态机。下面对几种状态机进行介绍。
一段式状态机
一段式FSM在一个时序always块中完成所有的状态转移以及输出工作，使用非阻塞赋值，如以下代码
//一段式状态机
module FSM1(
input clk,
input rst_n,
input [3:0] i,
output reg [3:0] o
);parameter S1 = 4'b0001;
parameter S2 = 4'b0010;
parameter S3 = 4'b0100;
parameter S4 = 4'b1000;reg [3:0] state;
always @(posedge clk or negedge rst_n)beginif(!rst_n)beginstate <= S1;o <= 0;endelse begincase(state)S1: beginstate <= S2;o <= i + 1;endS2: beginstate <= S3;o <= i + 2;endS3: beginstate <= S4;o <= i + 3;endS4: beginstate <= S1;o <= i + 4;enddefault: beginstate <= S1;o <= 0;endendcaseend
endendmodule

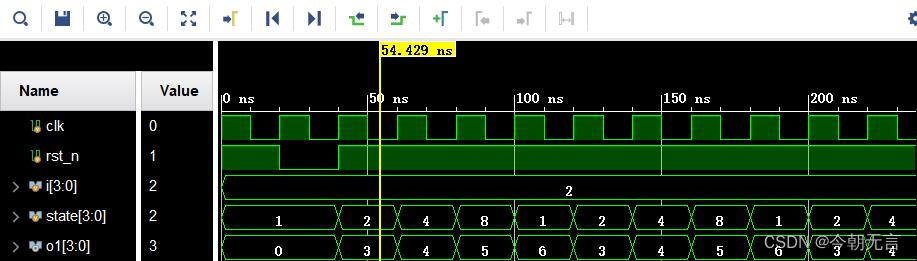

其仿真结果如下
二段式状态机
二段式状态机使用两个always块，实现组合逻辑与时序逻辑的分开，其中第一个always块为时序逻辑，控制状态的更新，第二个always块为组合逻辑，产生下一状态next_state，同时产生状态输出。其输出是基于当前状态state的组合逻辑，代码如下
//二段式状态机
module FSM2(
input clk,
input rst_n,
input [3:0] i,
output reg [3:0] o
);parameter S1 = 4'b0001;
parameter S2 = 4'b0010;
parameter S3 = 4'b0100;
parameter S4 = 4'b1000;reg [3:0] state;
reg [3:0] next_state;always @(posedge clk or negedge rst_n)begin //时序逻辑if(!rst_n)beginstate <= S1;endelse beginstate <= next_state;end
endalways @(*) begin //组合逻辑，产生next_state和outputif(!rst_n) beginnext_state <= S1;o <= 0;endelse begincase(state)S1: beginnext_state <= S2;o <= i + 1;endS2: beginnext_state <= S3;o <= i + 2;endS3: beginnext_state <= S4;o <= i + 3;endS4: beginnext_state <= S1;o <= i + 4;enddefault: beginnext_state <= S1;o <= 0;endendcaseend
endendmodule

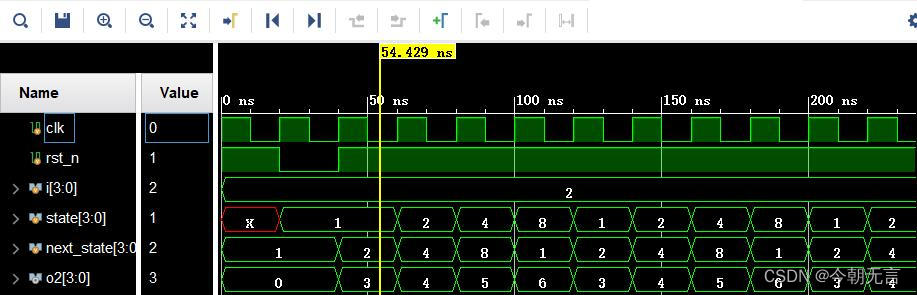

仿真结果如下
可以看到，其输出与一段式FSM相同，而在状态上，其next_state与一段式FSM的state变化相同。
三段式状态机
第三段为基于state的组合逻辑
我们可以看到，二段式FSM的第二个always块实际上是可以再进行划分的，可以分为生成next_state、产生输出两部分，因此我们直接拆分二段式FSM，获得逻辑输出基于当前状态state的三段式状态机：
//三段式状态机
module FSM3(
input clk,
input rst_n,
input [3:0] i,
output reg [3:0] o
);parameter S1 = 4'b0001;
parameter S2 = 4'b0010;
parameter S3 = 4'b0100;
parameter S4 = 4'b1000;reg [3:0] state;
reg [3:0] next_state;always @(posedge clk or negedge rst_n)begin //时序逻辑if(!rst_n)beginstate <= S1;endelse beginstate <= next_state;end
endalways @(*) begin //组合逻辑，产生next_stateif(!rst_n) beginnext_state <= S1;endelse begincase(state)S1: beginnext_state <= S2;endS2: beginnext_state <= S3;endS3: beginnext_state <= S4;endS4: beginnext_state <= S1;enddefault: beginnext_state <= S1;endendcaseend
endalways @(*) begin //组合逻辑，基于state产生逻辑输出if(!rst_n) begino <= 0;endelse begincase(state)S1: begino <= i + 1;endS2: begino <= i + 2;endS3: begino <= i + 3;endS4: begino <= i + 4;enddefault: begino <= 0;endendcaseend
endendmodule

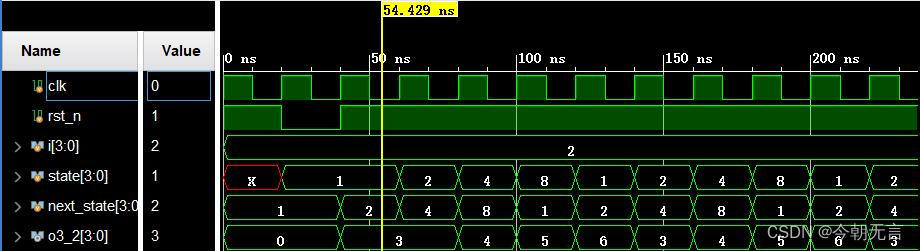

由于此三段式FSM仅仅是在写法上将二段式FSM的第二个always块进行了拆分，因此其状态变化以及输出与二段式FSM完全相同，仿真结果如下：
第三段为基于state的时序逻辑
由于第三段使用的是组合逻辑，因此比较容易出现毛刺，那么很通常的一个想法是将第三个always块变为时序逻辑，通过插入寄存器，实现对毛刺的消除。然而直接将 always(*) 改为 always(posedge clk or negedge rst_n) 就可以了吗？请看下面的代码
//三段式状态机2
module FSM3_2(
input clk,
input rst_n,
input [3:0] i,
output reg [3:0] o
);parameter S1 = 4'b0001;
parameter S2 = 4'b0010;
parameter S3 = 4'b0100;
parameter S4 = 4'b1000;reg [3:0] state;
reg [3:0] next_state;always @(posedge clk or negedge rst_n)begin //时序逻辑if(!rst_n)beginstate <= S1;endelse beginstate <= next_state;end
endalways @(*) begin //组合逻辑，产生next_stateif(!rst_n) beginnext_state <= S1;endelse begincase(state)S1: beginnext_state <= S2;endS2: beginnext_state <= S3;endS3: beginnext_state <= S4;endS4: beginnext_state <= S1;enddefault: beginnext_state <= S1;endendcaseend
endalways @(posedge clk or negedge rst_n) begin //时序逻辑if(!rst_n) begino <= 0;endelse begincase(state) //基于当前状态state产生同步时序输出，其输出将出现一拍延迟S1: begino <= i + 1;endS2: begino <= i + 2;endS3: begino <= i + 3;endS4: begino <= i + 4;enddefault: begino <= 0;endendcaseend
endendmodule
可以看到，其输出将相较于第三段使用组合逻辑的FSM延迟一拍，有些同学在书写三段式FSM时没有注意到这一点，直接将一段式FSM重构为这种三段式FSM，却以为他们的逻辑是一样的，从而导致在逻辑上出现问题。
第三段为基于next_state的时序逻辑
在二段式FSM的讨论中我们提到过，其next_state的变化才是和一段式FSM相同的，因此在将第三段转换为同步时序逻辑时，不应基于当前状态state，而是应当基于下一状态next_state，代码如下
//三段式状态机3
module FSM3_3(
input clk,
input rst_n,
input [3:0] i,
output reg [3:0] o
);parameter S1 = 4'b0001;
parameter S2 = 4'b0010;
parameter S3 = 4'b0100;
parameter S4 = 4'b1000;reg [3:0] state;
reg [3:0] next_state;always @(posedge clk or negedge rst_n)begin //时序逻辑if(!rst_n)beginstate <= S1;endelse beginstate <= next_state;end
endalways @(*) begin //组合逻辑if(!rst_n) beginnext_state <= S1;endelse begincase(state)S1: beginnext_state <= S2;endS2: beginnext_state <= S3;endS3: beginnext_state <= S4;endS4: beginnext_state <= S1;enddefault: beginnext_state <= S1;endendcaseend
endalways @(posedge clk or negedge rst_n) begin //同步时序逻辑if(!rst_n) begino <= 0;endelse begincase(next_state) //使用next_state，此时其输出与一段式FSM相同S1: begino <= i + 1;endS2: begino <= i + 2;endS3: begino <= i + 3;endS4: begino <= i + 4;enddefault: begino <= 0;endendcaseend
endendmodule
可以看到，此时三段式FSM的输出与一段式FSM相同。
这里我们发现一个有意思的地方，使用next_state产生输出可以输出提前一拍，正是这提前的一拍将同步时序滞后的一拍给抵消了。那如果我们在第三段使用组合逻辑，但也基于next_state进行输出，就可以将输出提前一拍！
关于状态的定义
有小伙伴可能会疑惑关于状态的定义部分，为什么要定义为独热的形式？
parameter S1 = 4'b0001;
parameter S2 = 4'b0010;
parameter S3 = 4'b0100;
parameter S4 = 4'b1000;
因为这样，由任一状态向其他状态转换时，其出现的不稳定状态都是无效的，这样可以提高系统的稳定性。比如state由S1向S2转换时，可能出现0011或者0000这两种情况，而这两种都是无效状态，很容易辨识剔除。而如果我们使用下面的定义方法
parameter S1 = 4'b0000;
parameter S2 = 4'b0001;
parameter S3 = 4'b0010;
parameter S4 = 4'b0011;
当从状态S2向S3转换时，可能出现的0011或者0000，分别对应状态S4、S1，此时将可能导致逻辑错误，尤其是输出是关于state的组合逻辑的时候。
