概述：
Ping命令是一种用来测试ip层网络层可达的命令，属于icmp层的探查消息。当网络访问出现故障时，用来执行测试网络导通性，根据ping的结果回显来判断问题可能在哪里？
ping命令发出包是icmp协议的查询消息，路由正常导通时为双向消息，有发出requst的，有回复reply的。但有时也会出现ping命令发出，收到差错消息，这是后向单向消息，告知发送requset的源主机，通信节点故障。也会出现ping的rquest消息发出后，没有收到reply而定时器超时，显示请求超时的情况。

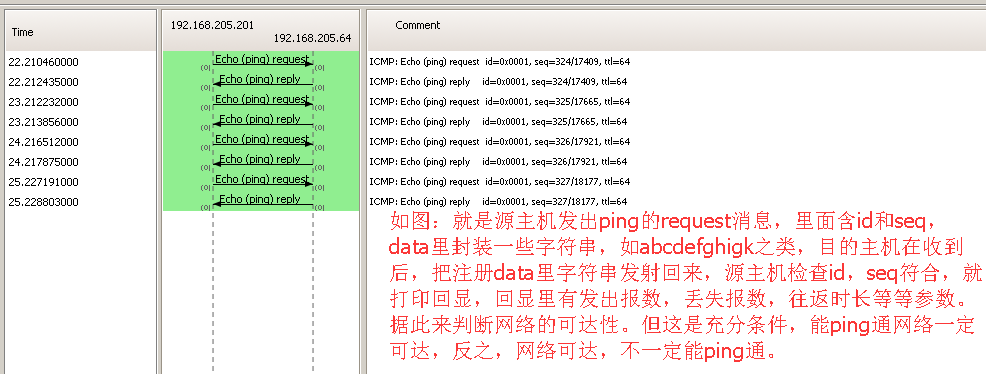

Ping命令正常导通情况下是icmp协议下的双向消息，通常主叫发出一串测试包，并携带对应id和序号，被测试方收到后送回对应这串测试包，并携带正确的id和序号。它是网络导通性的充分条件，能ping通，网络导通性肯定好。反之，ping不通（如请求超时）并不意味着网络不可达，有时，ping不通，但tcp和udp访问是正常的。另外返回时间和丢失包数也能反应经过路径的长短，和通信质量是否拥堵？如平时往返时间是20ms，但现在是100ms，明显有问题，要么发出慢，要么目标主机回复的慢，要么request或reply在传输经过节点造成传输延迟。
注意这里wireshark里显示的BE和LE为两种数据存储的方式时的值，实际的值只有一个。物理上对应一段数据。

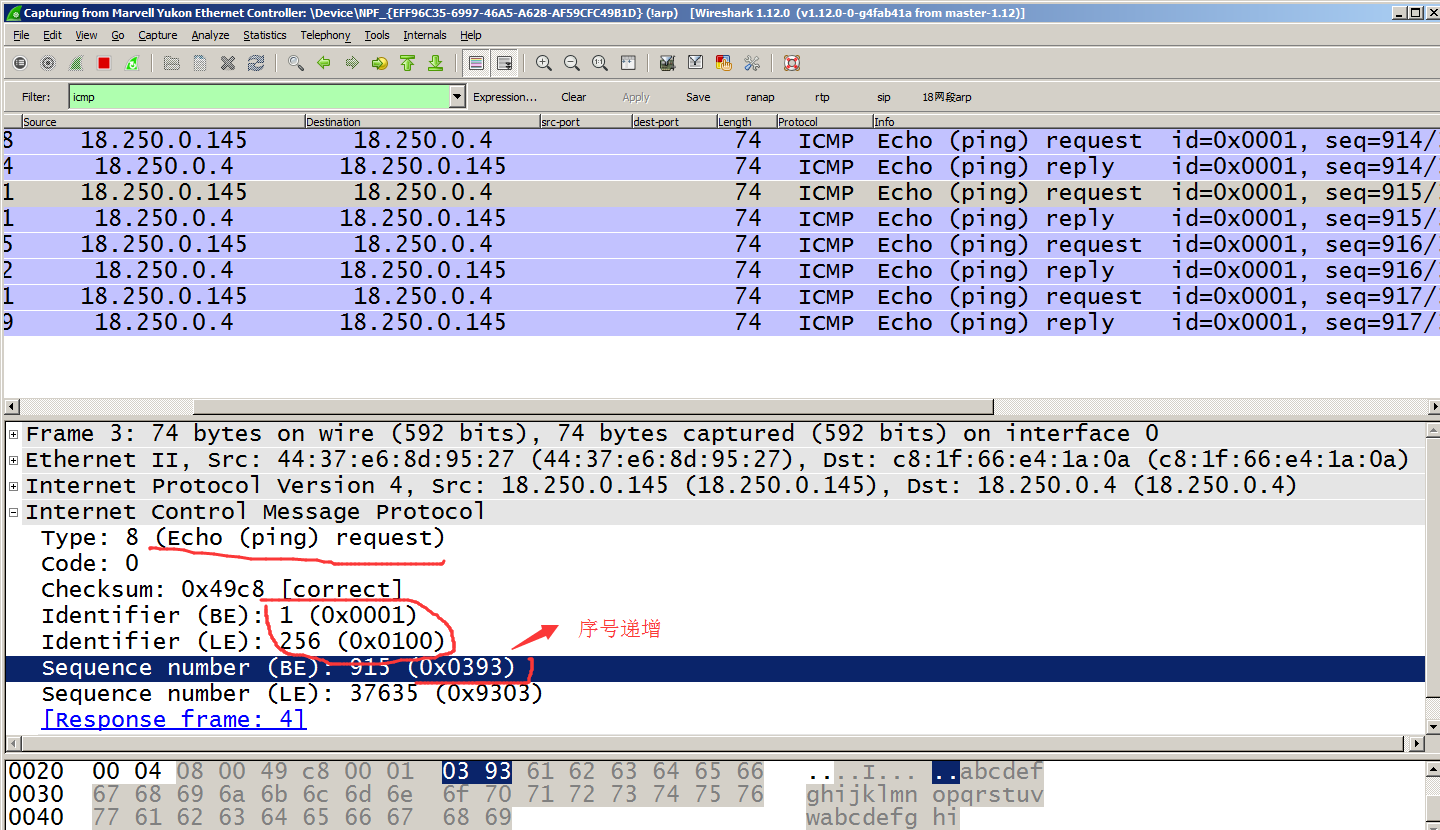

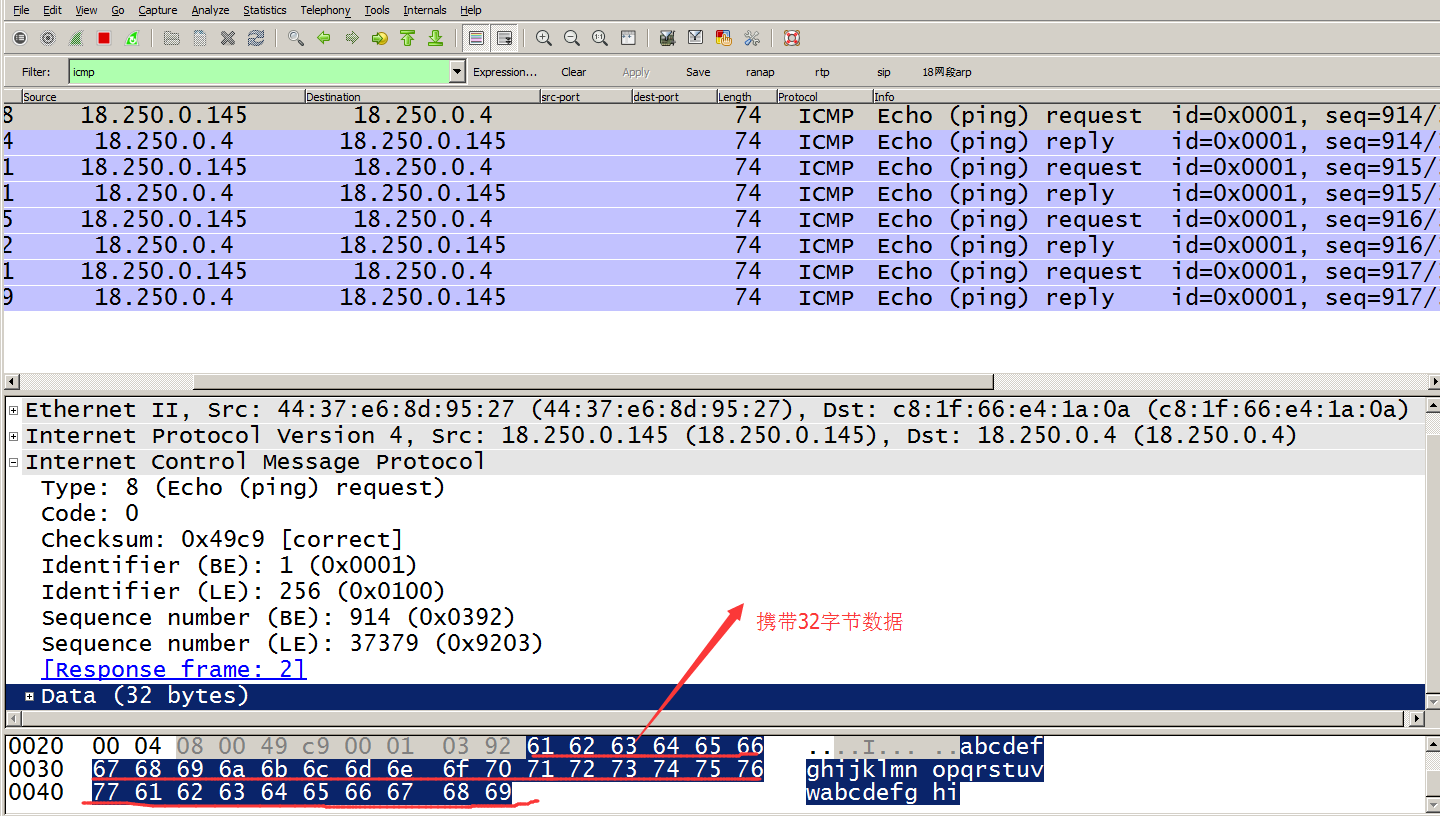

Request消息如上图：
icmp层的data里封装一串字符串通常是32byte，发给对方ip。

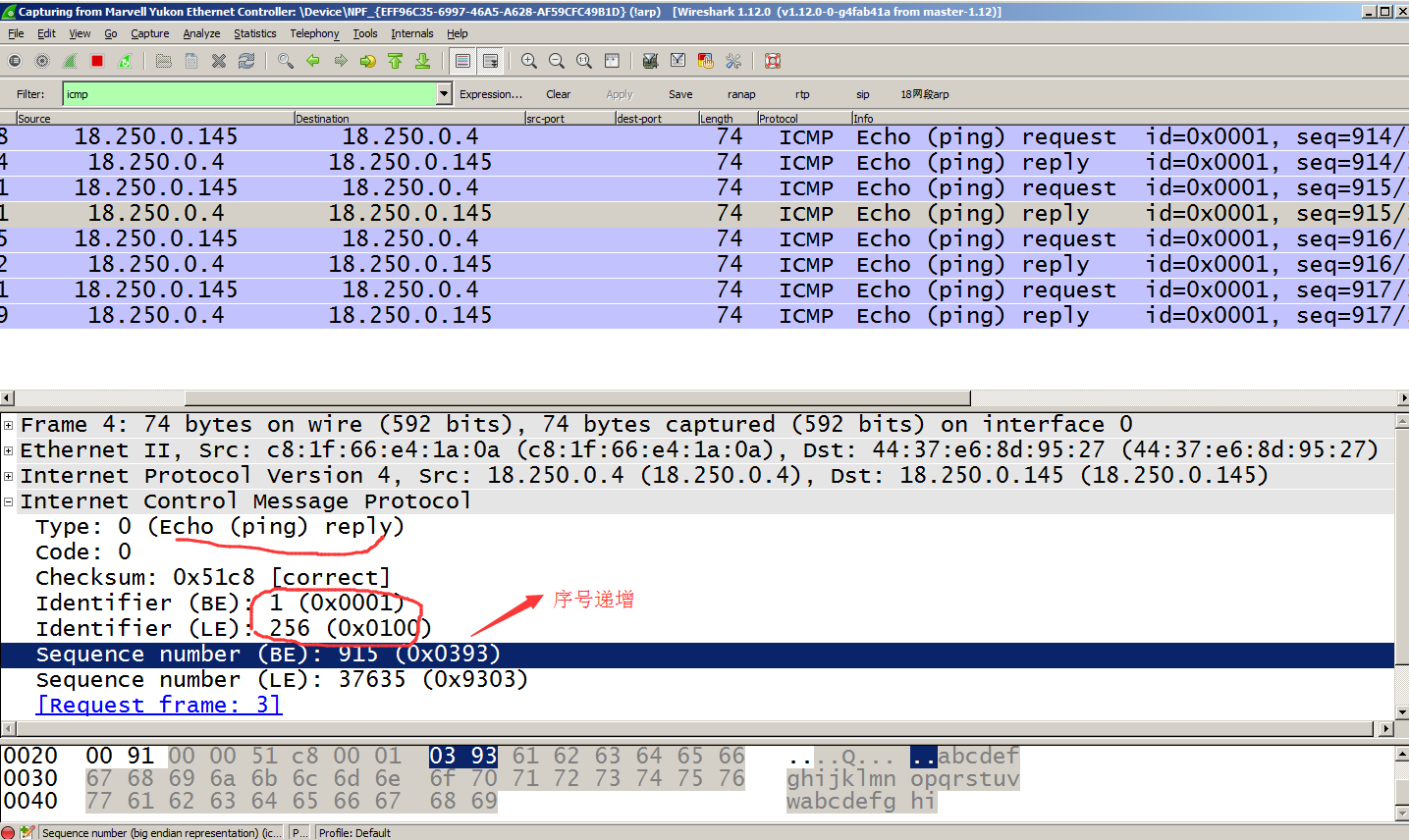

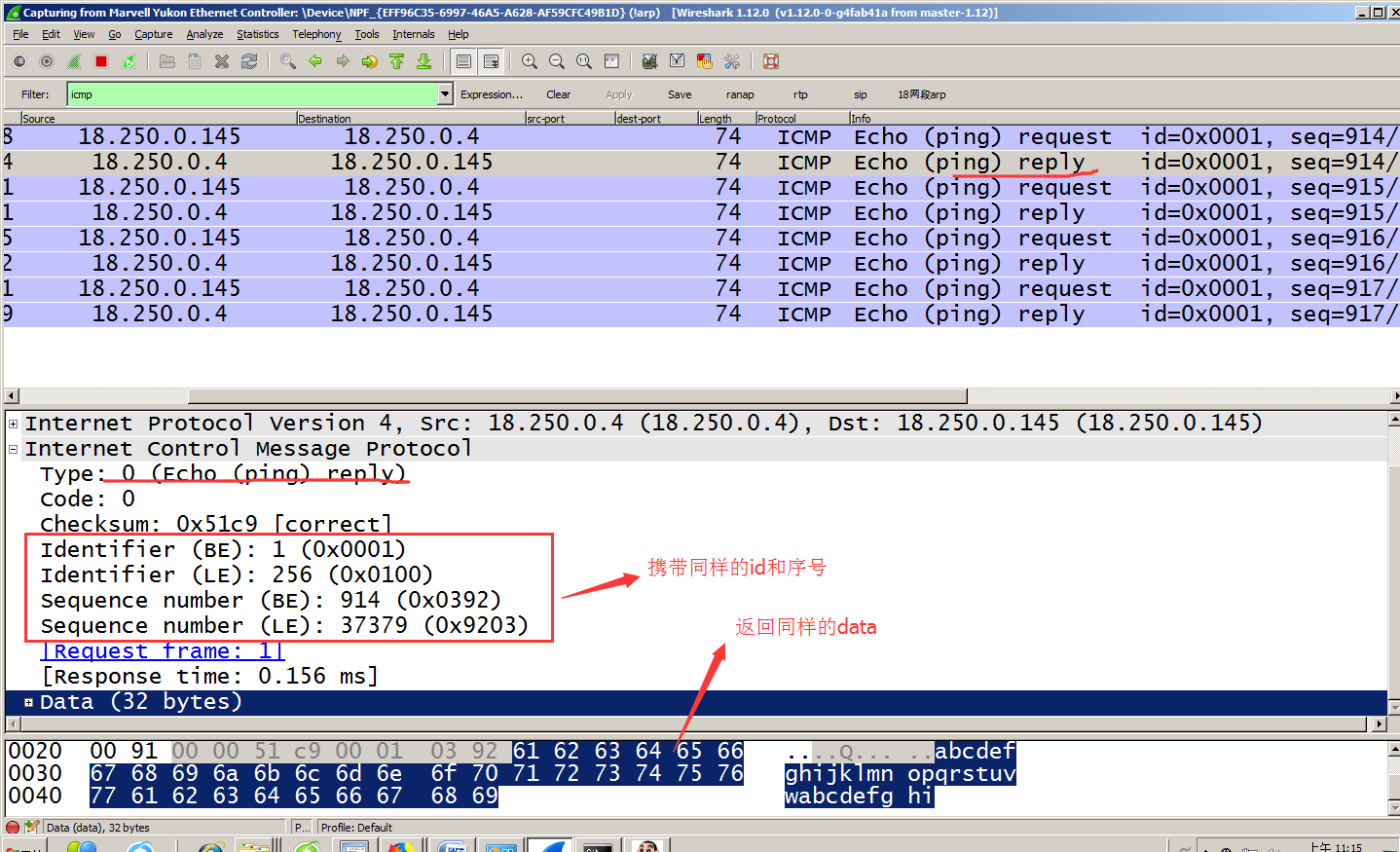

Reply消息如下：
同样下一个request消息id不变，序号递增，默认cmd下是执行一次命令，ping的request消息发出四次，seq是连续的，步长是+1。
data里含有request里data里的数据，收发对照id，序号，data一致，就认为正常。

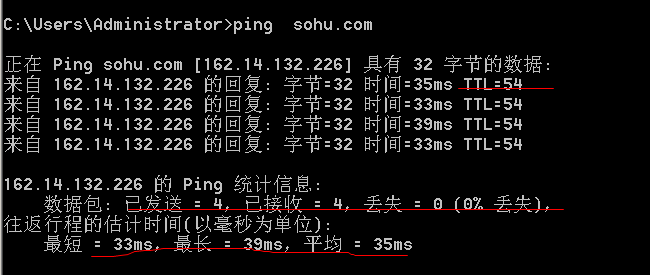

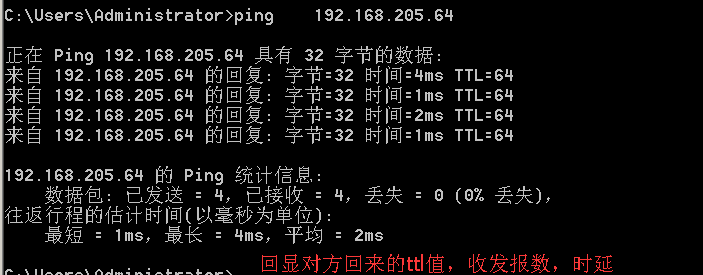

Ping的正常是结果回显内容：
回显一次ping的请求回显的结果三种，1正常，2不通（icmp错误，有原因值），3不通请求超时，导通时，里面有目的主机发出reply消息到达源主机时ttl值（能反映出经过路由次数），收发包数发出和收到的统计。往返的时间。通过往返时间可以看出网络传输经过节点书，传输质量，发送，接收包数判断是否拥堵丢失？

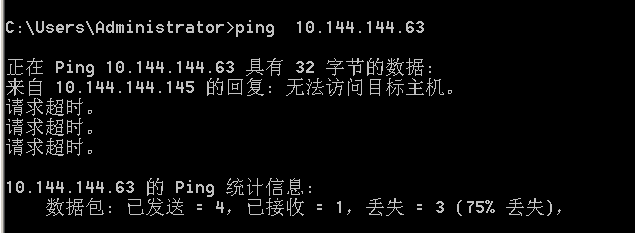

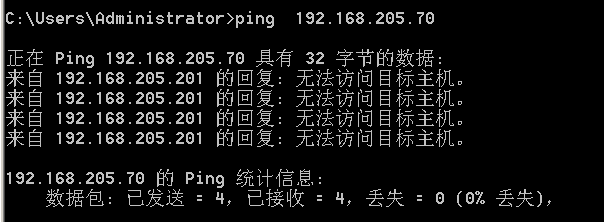

有错误原因的结果：

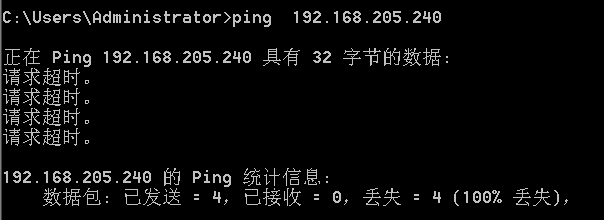

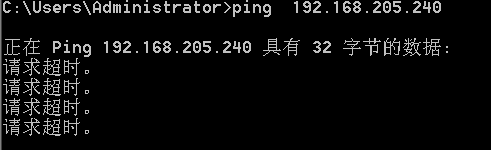

请求超时的回显

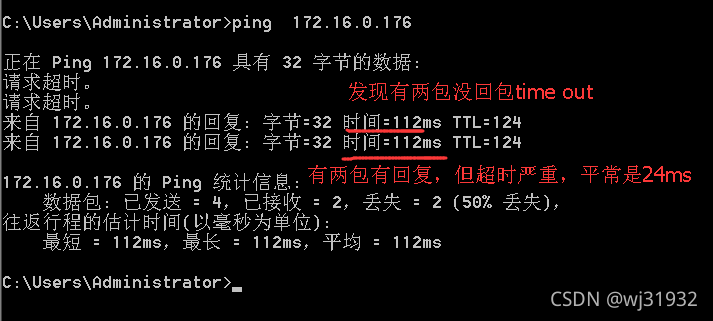

也有情况是在一次ping命令过程四次回显中，有的正常， 有的有错误或者请求超时，或者错误和超时的显示。会回显统计丢包。如下图：

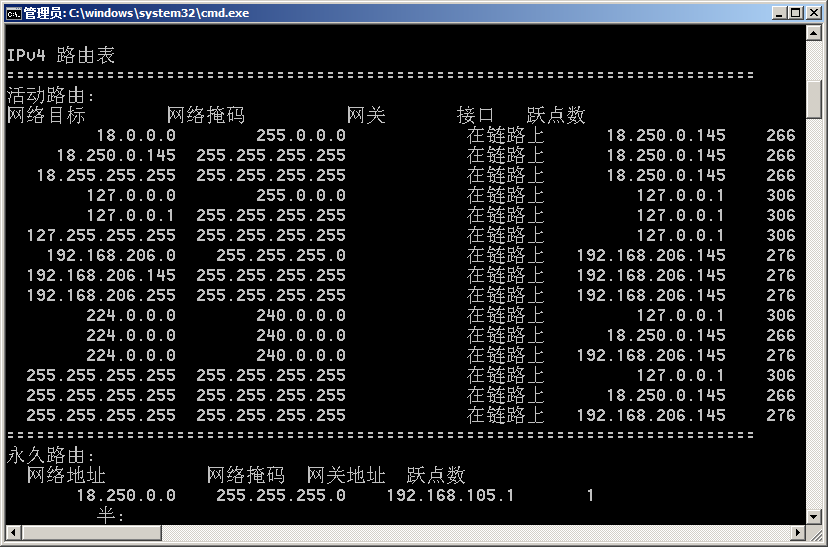

上图是过程中有丢包的情况。下图：是双网卡，先走直连路由，后走默认路由的情况。
ping过程原理分析：
Ping的过程，对源主机来说，是执行命令后，分析目的主机ip，查路由表，确定ip层消息发出的接口和下一跳ip地址，确定是直连路由还是走默认路由，然后查arp缓存，是否有下一跳的mac地址缓存，有的话，直接组包发出，没有的话，要根据走直连路由还是默认路由来判断，直连路由，直接用自身接口ip发出arp消息去请求目的ip的mac地址，走默认路由就去请求网关的mac地址，得到arp响应后，组包发出，没有得到arp响应就回显错误。
获得下一跳mac地址后，就发出ping的请求消息，直连路由和默认路由是有区别的，直连路由，ping的request发出后就两种结果，正常回包和time out请求超时。
而默认路由会有三种结果，正常回包，time out请求超时，和各种icmp层错误。原因是直连路由是对方设备直接处理ping的requst消息，而默认路由是由网关进行转发ping的reuest消息，中间节点和目的主机的路由，是否在线等等情况，会影响ping的结果。
Ping的request被对方设备icmp层接收后，回包的过程和ping的request消息发出过程一样，检查路由，检查arp缓存，发出ping的reply消息。

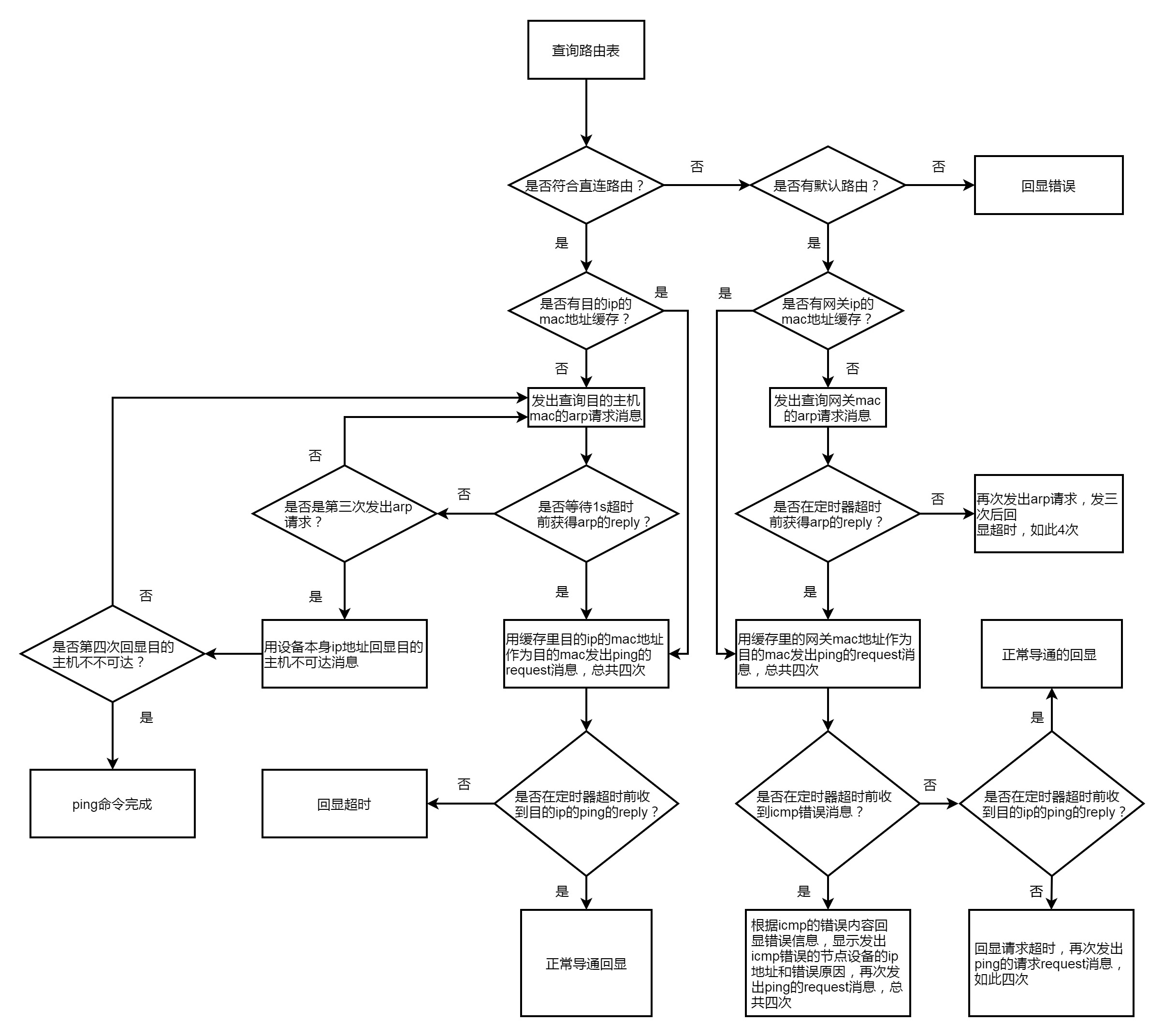

源主机ping命令的处理过程：
cmd下ping会显示四次结果，不通情况下最多发出12次arp消息，每次一秒， time out的定时器是5s。

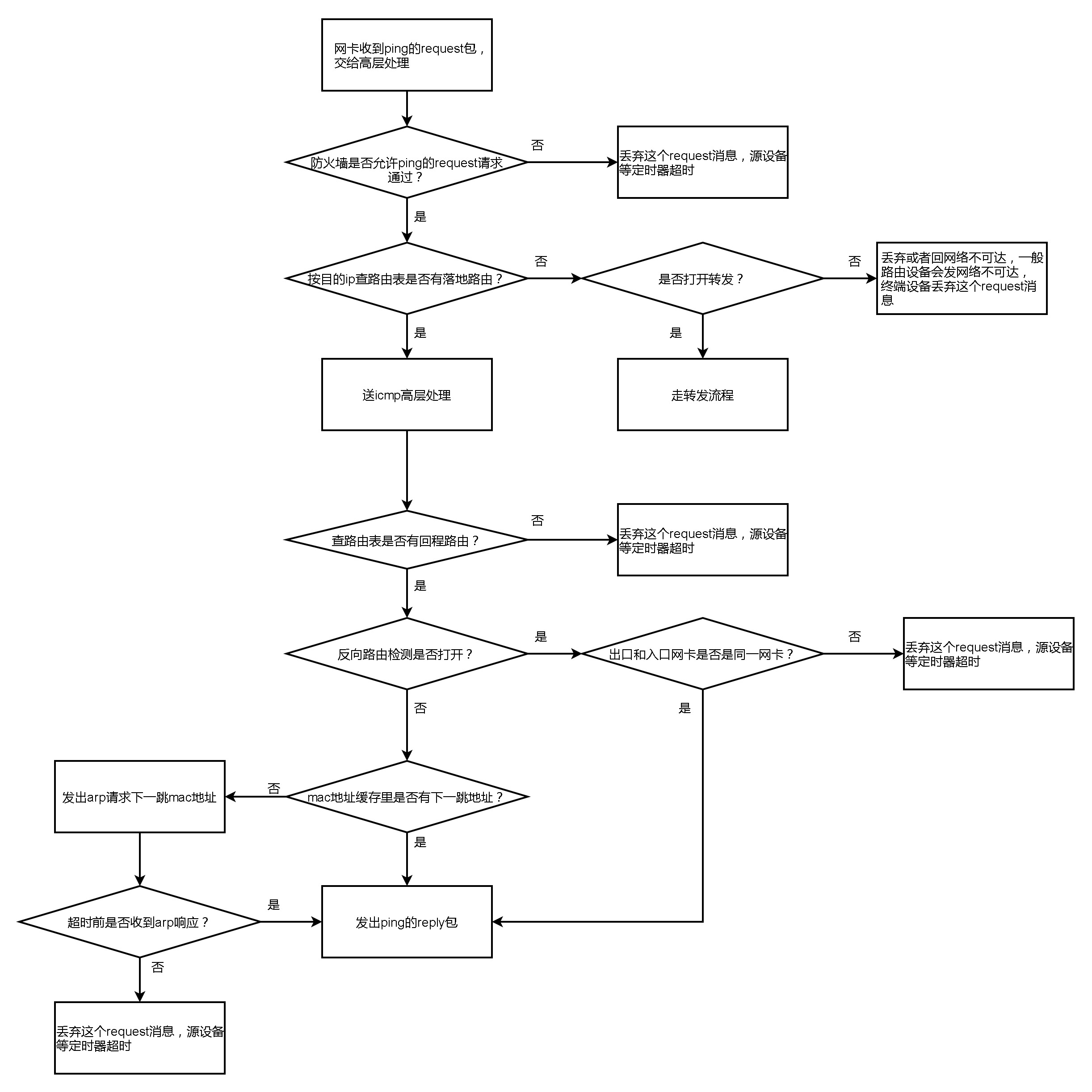

目标设备收到ping的request回reply的流程如下：

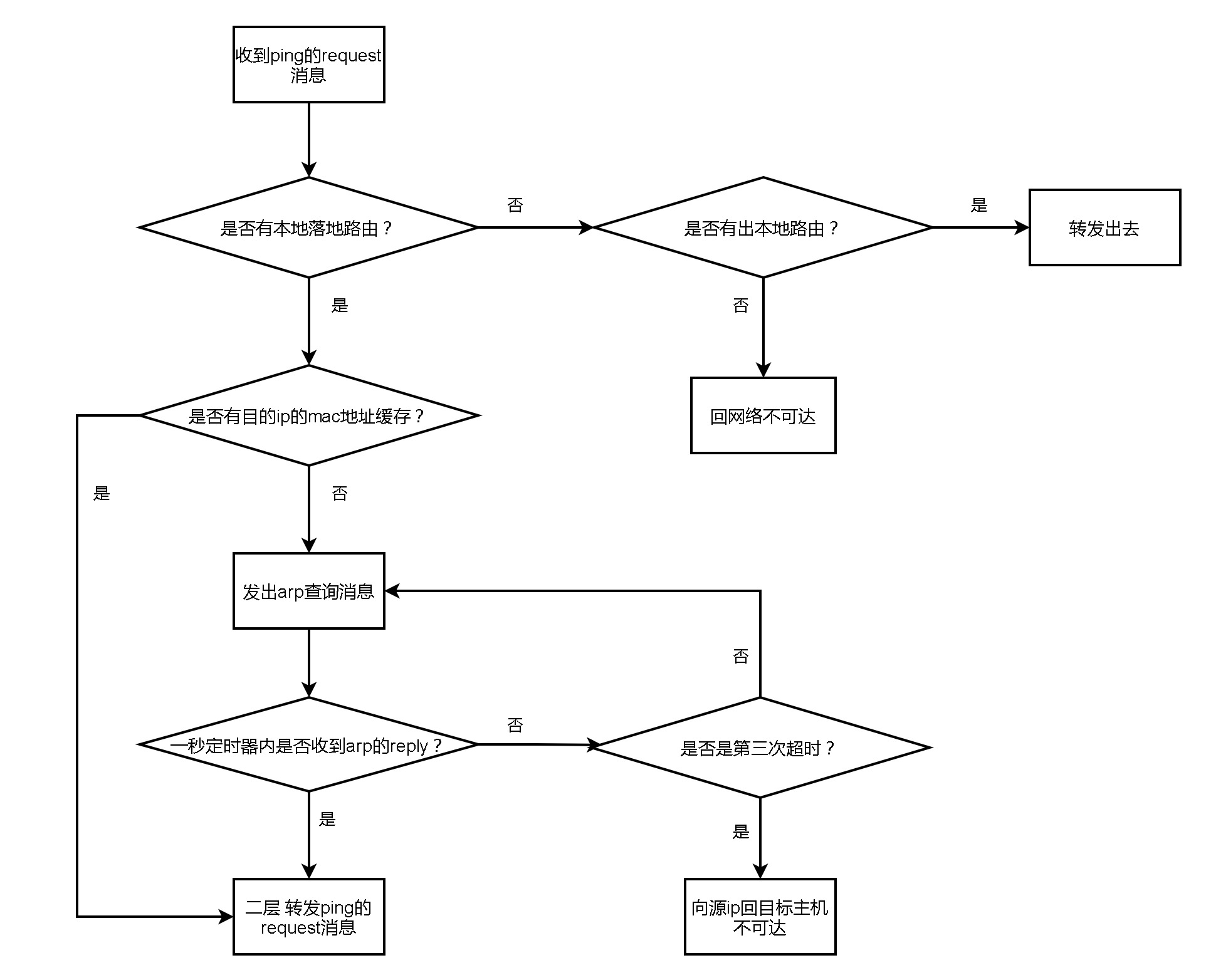

目的ip的网关处理ping的request消息如下：
可以看到，是否回reply与目的主机的状态，位置，防火墙，是否有回程路由表项，反向路由检测有关系。

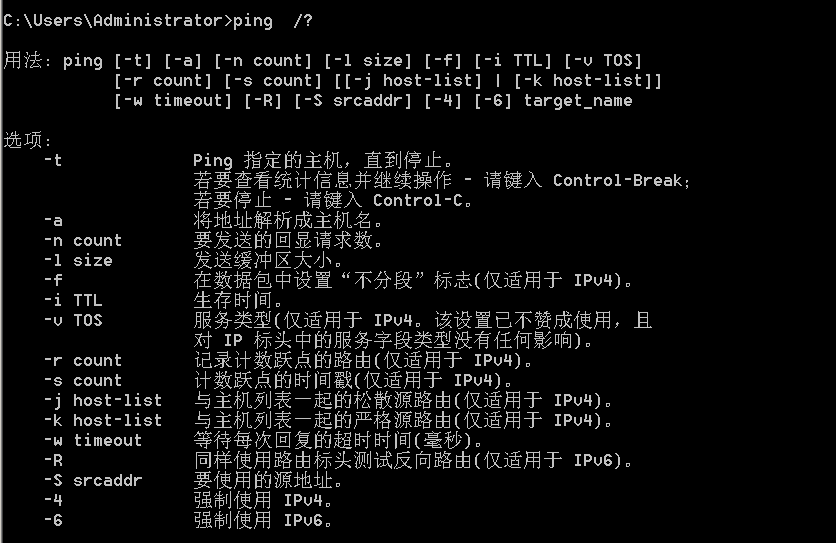

ping命令的常用用法：
ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count] [[-j host-list] | [-k host-list]] [-w timeout] [-R] [-S srcaddr] [-4] [-6] target_name
ping 选项 目的域名或者ip地址 选项可以在最后，也可以在地址前面
-t Ping 指定的计算机直到中断,就是长ping，除非ctrl+c中断
-a 将地址解析为计算机名 很少能成功
-n count 发送 count 指定的发出request数据包数。默认值为 4。
-l length 发送包含由 length 指定发出ping的request消息的附加内容的字节数
-f 在数据包中发送"不要分段"标志。数据包就不会被路由上的网关分段。
-i ttl 将发出request消息ip层ttl值"生存时间"字段设置指定的值
-v tos 将"服务类型"字段设置为 tos 指定的值。
-r count 在ip层选项里增加"记录路由"字段中记录传出和返回数据包的路由
-s count 指定 count 指定的跃点数的时间戳。
-j computer-list 利用 computer-list 指定的计算机列表路由数据包。连续计算机可以被中间网关分隔(路由稀疏源)IP 允许的最大数量为 9。
-k computer-list 利用 computer-list 指定的计算机列表路由数据包。连续计算机不能被中间网关分隔(路由严格源)IP 允许的最大数量为 9。
-w timeout 指定超时间隔，单位为毫秒。就是等待ping的reply的定时器时长，默认是5s。
Target_name 指定要 ping 的远程计算机的域名或者ip地址

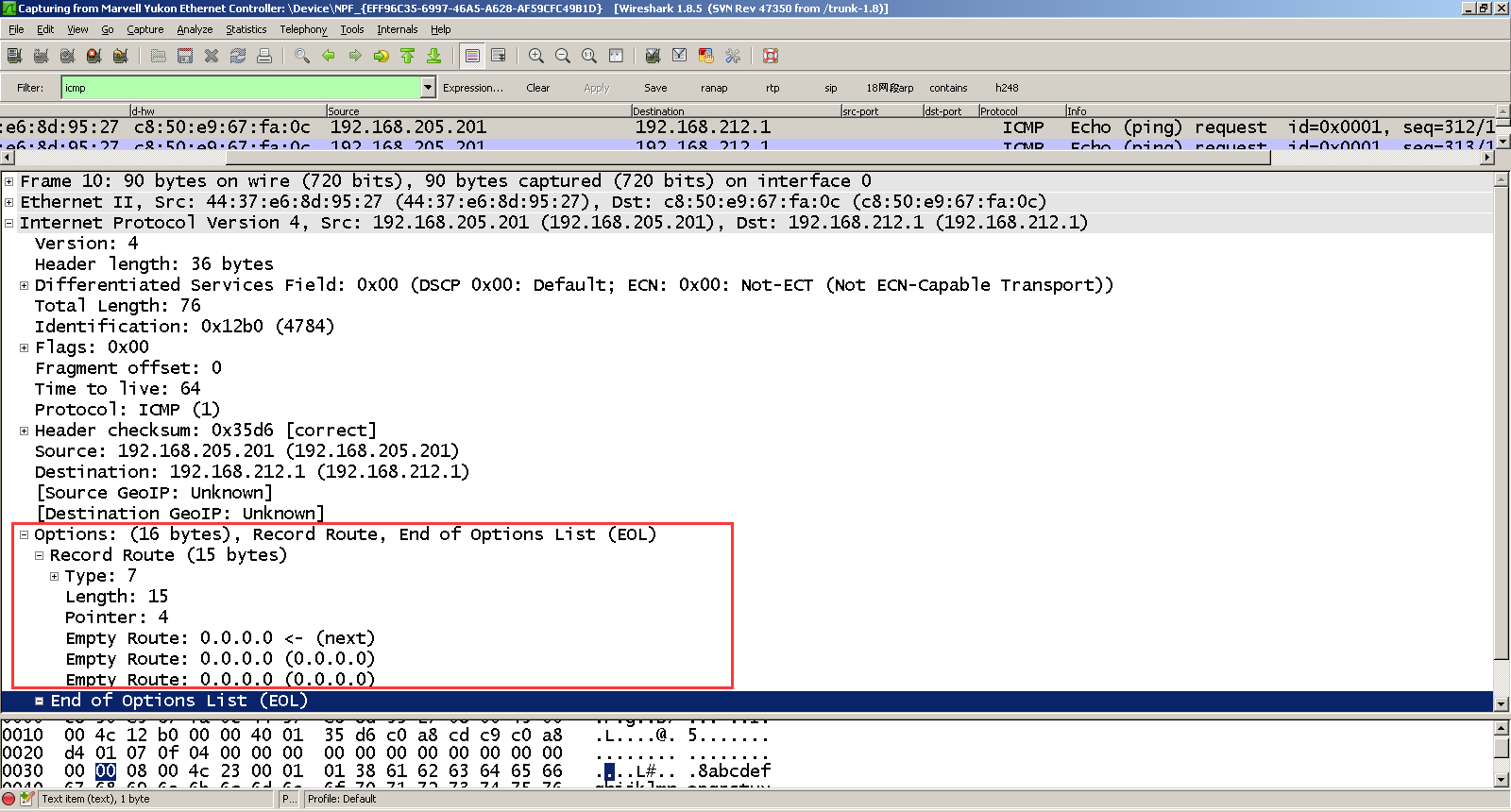

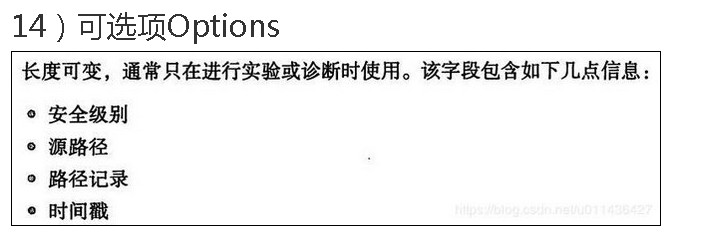

图上红色的字体的这些选项，很少能用到，它是发出request消息的ip层的option里利用参数进行的。需要经过节点设备的支持，实测无法实现既定的目标，不可用。测试经过节点ip地址可以用tracert，pathping这些命令来替代。
具体常用选项说明：

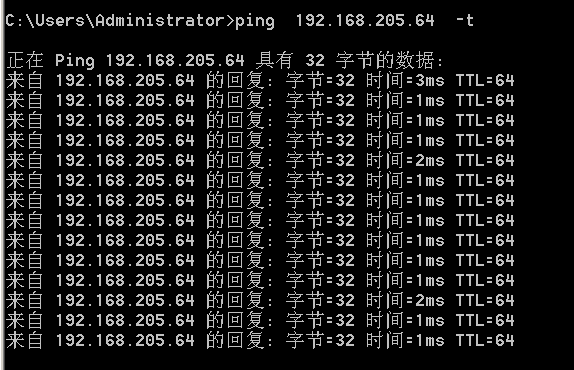

-t Ping 指定的计算机直到中断,就是长ping，除非ctrl+c中断
默认是ping的去request消息发出4次，但有的特殊场景下需要一直发包，这时，就需要-t选项了。排除故障，要在目的方看收发包情况，可以用这个命令。

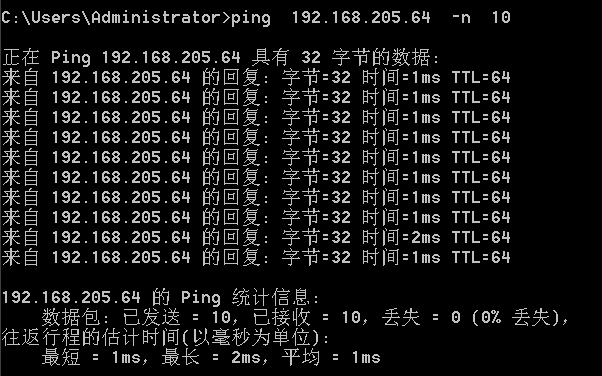

-n选项 -n后面跟数字，表示发出ping的request的个数，默认间隔是一秒一个，就是定次数显示ping结果时，可以执行这个命令。
-l length 发送包含由 length 指定发出ping的request消息的附加内容data的字节数，就是icmp层里data的字节数，一般mtu是1500字节，大于这个要进行分片。应用场景是当测试节点处理能力或者时，可以使用这个选项。

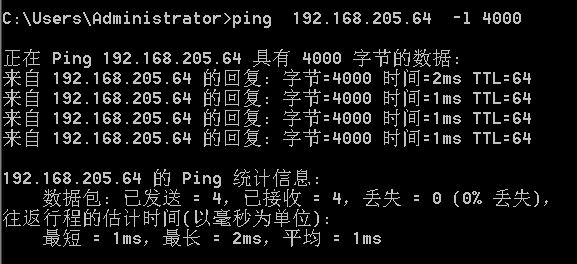

ping 192.168.205.64 -l 4000为例，除去协议包头，就是data里净数据含量了

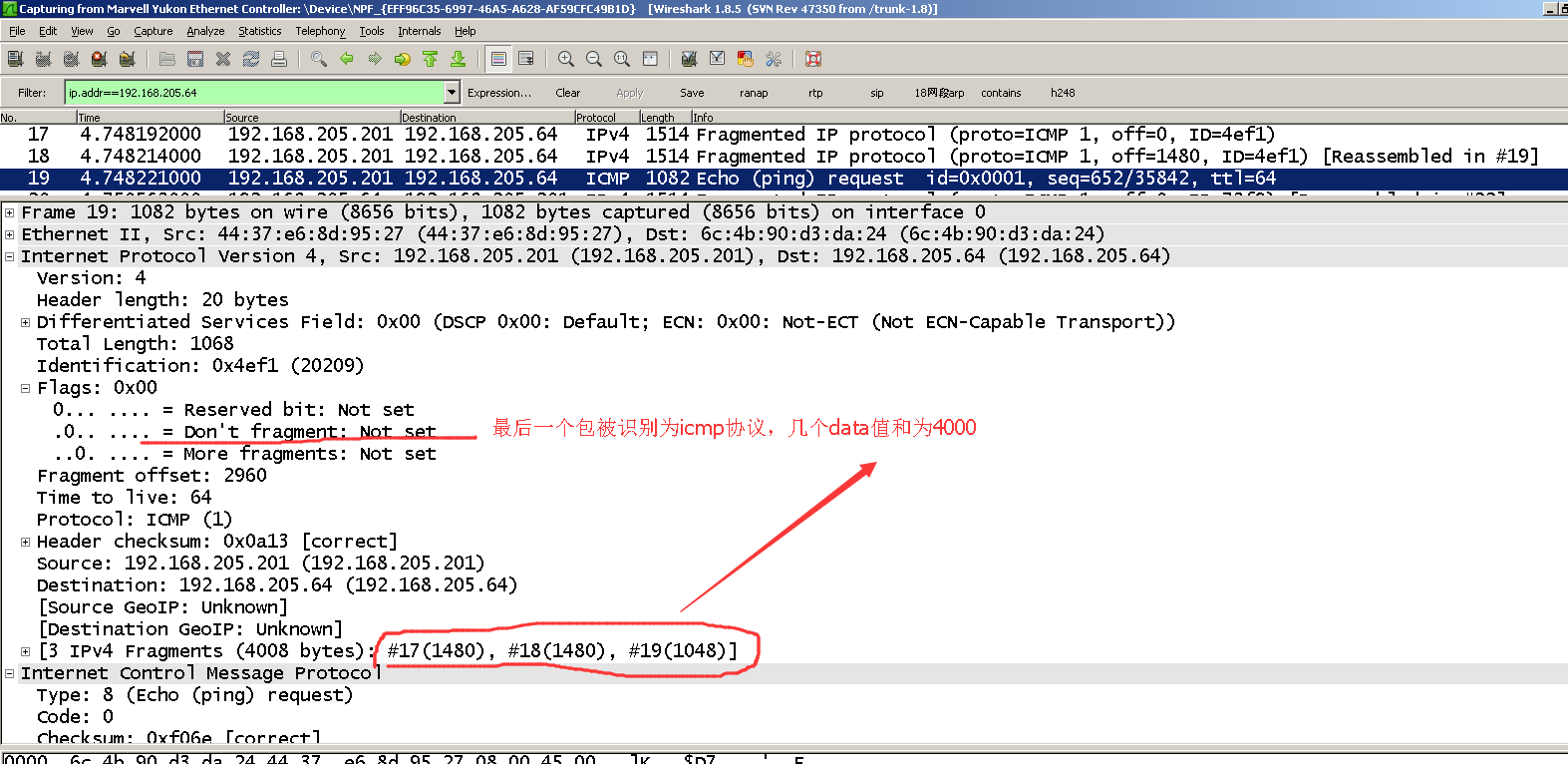

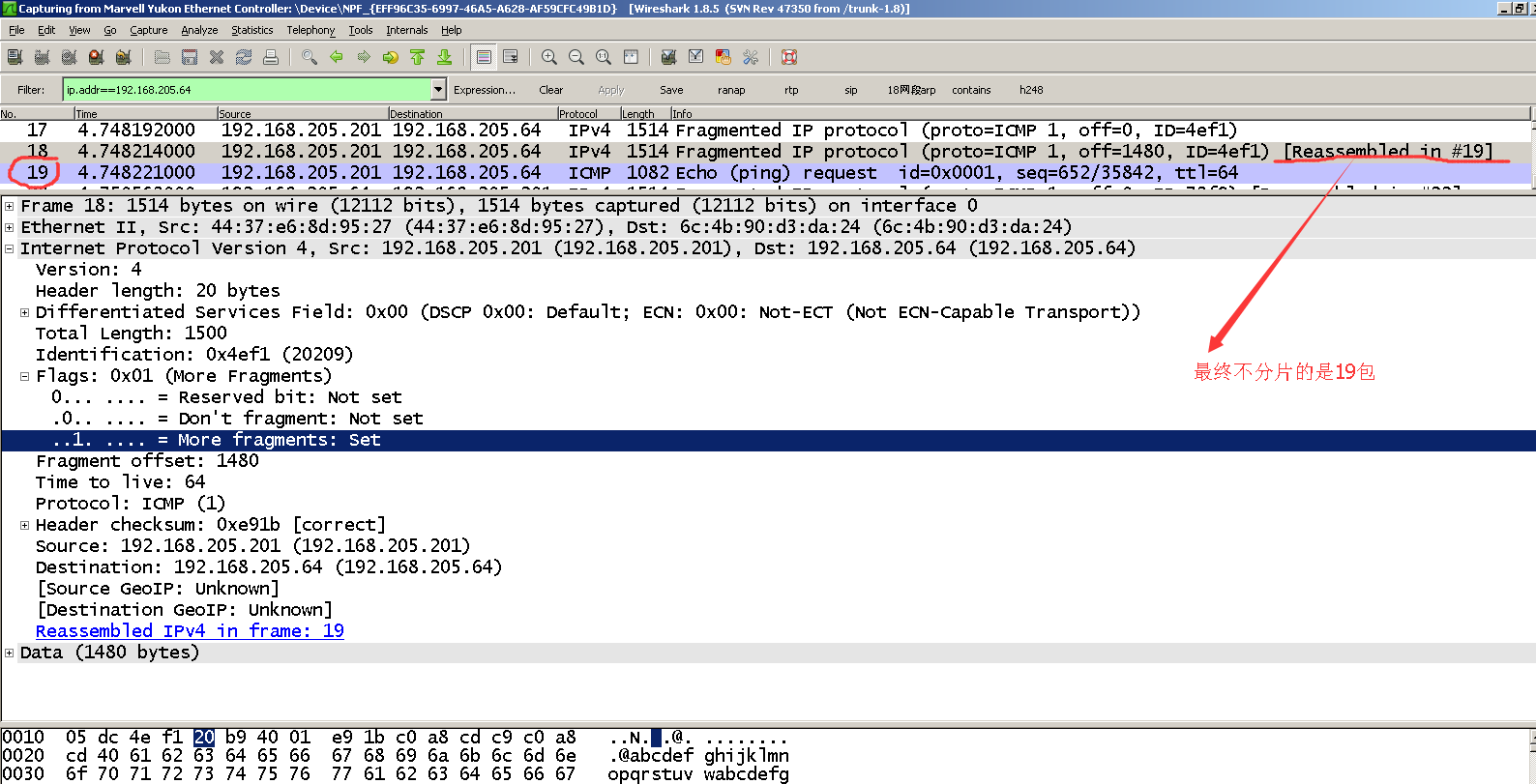

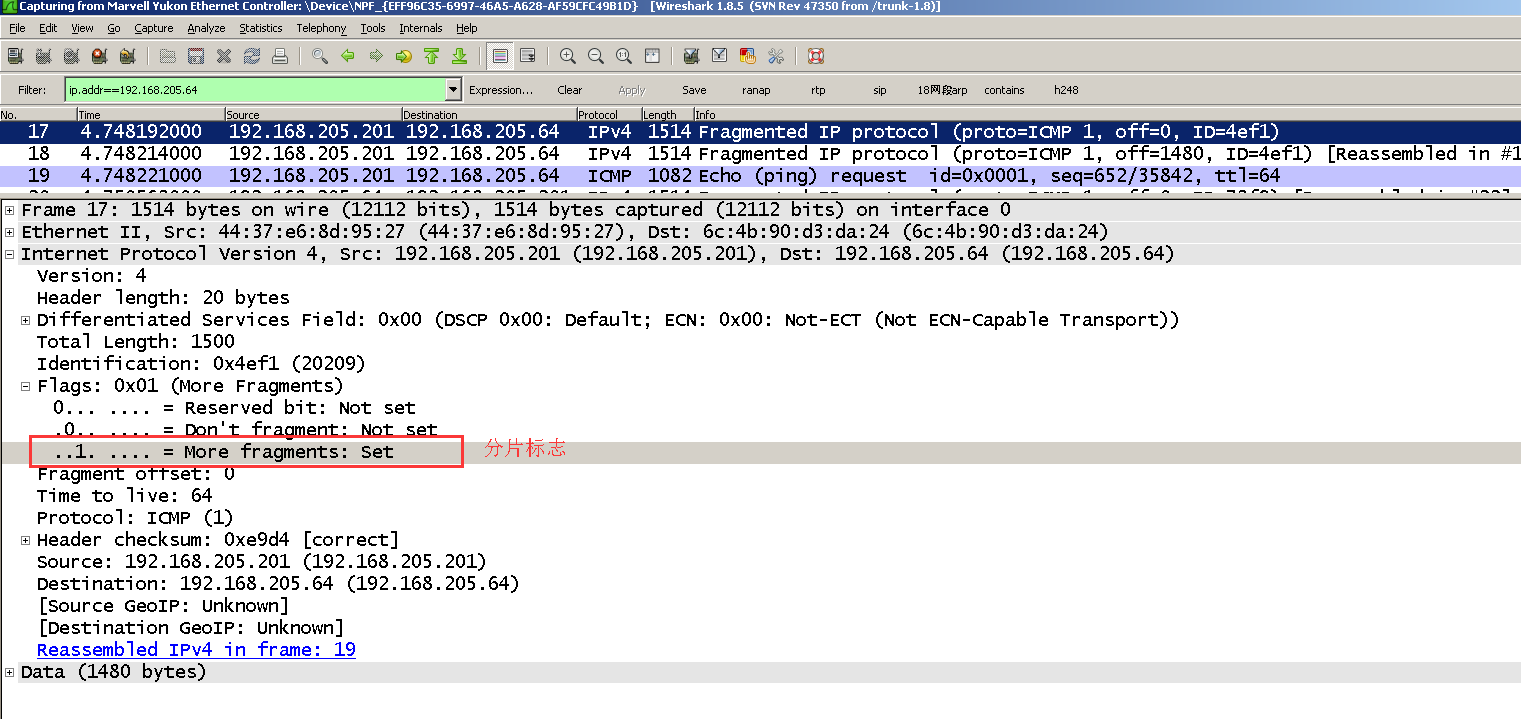

抓包看发出分片为三包，第一片里1480字节，data里总和为4000

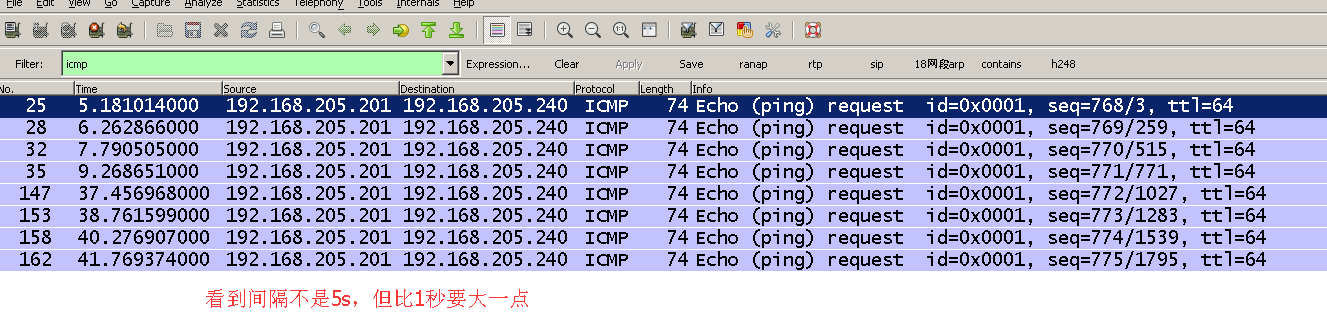

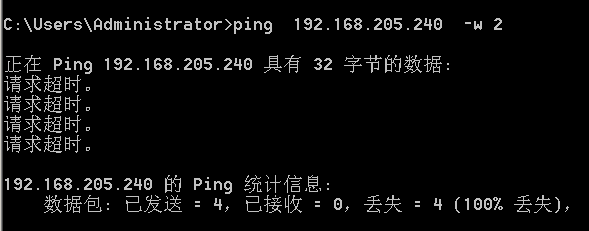

-w timeout 指定超时间隔，单位为毫秒。就是等待ping的reply的定时器时长，默认是5s。
查看wireshark里表现：

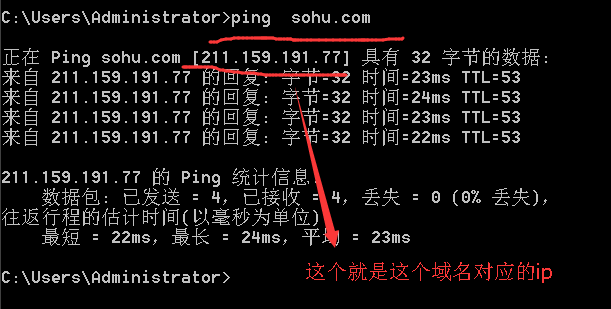

测试域名对应的ip地址，也可用ping命令，直接输入www后面域名，就可以看到域名
Ping的不通几种情况的可能原因：
判断网络故障的，就看ping的结果回显，根据回显我们判断可能的原因。
Ping回显的三种情况，正常导通，回显错误，和请求超时。其中回显错误提示，又分ping的request消息发出，和没有发出。
对回显正常导通的，有时是网络拥塞，ping的reply收到比正常超时严重。
这是我们关心一下reply的ttl，因为直连路由的ttl值64,128.255这三种的一种，走默认路由的经过一个路由器值减一。ping结果里有统计reply的最小时间，最大时间和平均时间，根据这些判断是否经过节点拥塞。一般局域网网内，不超过1ms，广域网ip不超过100ms，若出现几百甚至秒以上的回包，说明节点或者目标设备网络拥塞验证或者有突发包影响。
从ping的过程我们可以看出，结果是和发送方的路由，mac地址缓存，arp请求发出，经过节点的路由，目的主机的状态，目的主机的回程路由，防火墙，mac地址这些因素都会影响结果。
ping的request消息没有发出：
1、没有找到路由，这时显示传输失败，根本没有ping的requset消息发送出去。
如上图中没有对应的路由表项，没有可用线路时，显示传输失败。

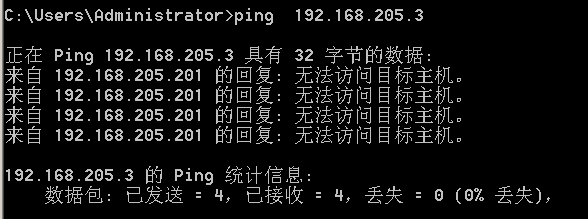

2、 ping结果回显是自身ip显示无法访问目的主机
如自身ip192.168.205.201，去ping192.168.205.3，这样显示肯定目的ip匹配直连路由。用自身ip发出了arp请求，但没有得到响应。

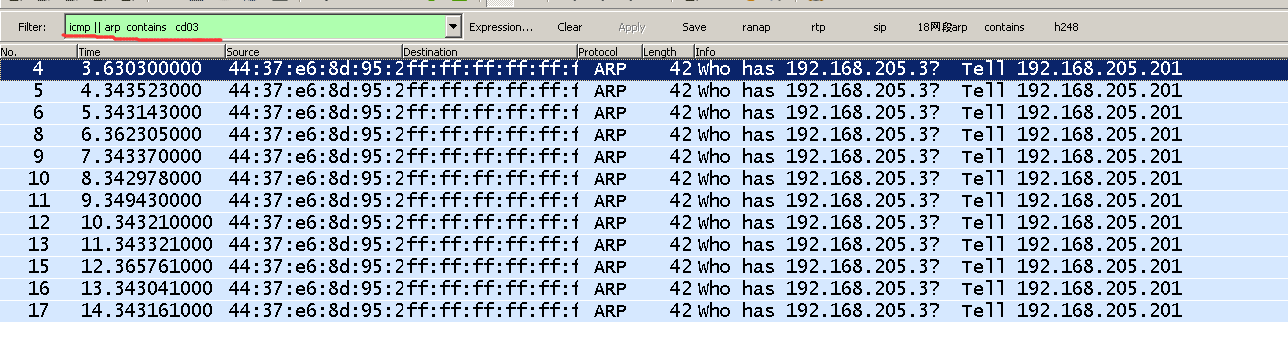

arp发出没有得到响应。
可能的原因：
1、目的设备没有开机，或者开机但没有接入对应的广播域，导致arp查询消息没有得到应答。
2、目的ip不存在。
3、源设备本身路由错误，没有对应访问的路由。这种情况是所有网卡状态down，没有任何直连路由和默认路由的情况。
4、源设备自身路由错误（如自身ip的掩码配置错误），应该走默认网关的ping消息，认为是同一网段，发出arp查询消息，在广播域里没到得到应答。
无法访问目的主机，是icmp的错误消息，由网络节点发出，直连路由的网络节点是发出ping动作的设备自身ip地址。跨网段是经过的网络节点用正常时ip导通时的ip地址回icmp错误消息。
ping的request消息已经发出，用其他经过节点ip地址回复的icmp错误
这种情况一般是走默认路由的情况，ping的request已经发出，常见错误有以下几种：
目的主机不可达 destnation host unreachable 目的网络中找不到目的主机，目的网关arp查询目的主机请求没有得到广播域范围内响应。
目的网络不可达 destnation network unreachable 经过节点没有路由可达，或者经过节点设备存在acl拦截
传输失败，一般错误 transmit failed. General failure 源设备中没有默认路由
ttl传输中过期 ttl exceeded 目标ip网段在经过的节点环境中存在路由环路
ping的request消息已经发出，回显超时的情况：

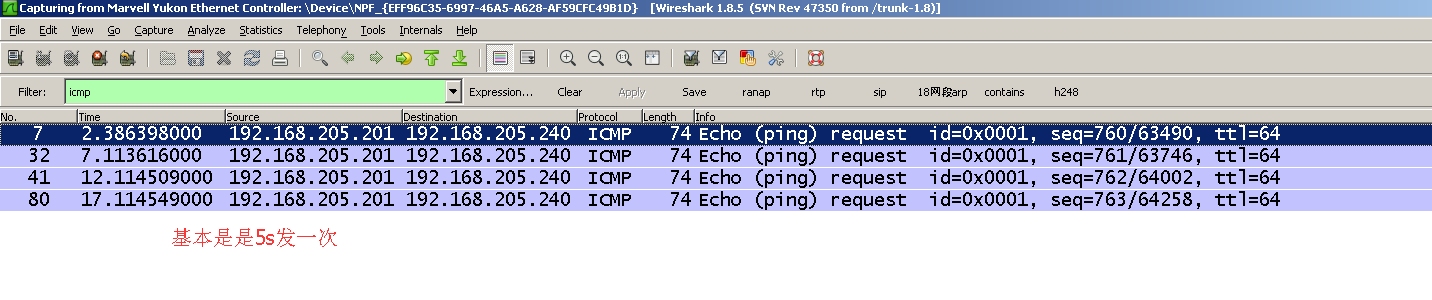

在规定时间没有收到request的reply消息，显示超时，一般定时器为5秒。
超时可能的原因：
a、检查一下目的设备的防火墙是否开启，是否拦截了ping的请求消息，导致高层收不到而没有回reply消息？
b、检查经过节点的路由是否正确是否送到错误地方？或者目的设备是否有回程路由。
c、回程路由的硬件网卡出口和ping的request的入口网卡不是同一个？
d、交换机vlan对应的接口全部down了，导致vlan状态down，vlan的对应路由没有生成。导致节点从路由器wan口发包到公网上去，而没有回包导致time out请求超时？
e、还有极端情况就是跨网段，环境中有突发性大包，超出某一个节点的传输最大速率，造成转发端口丢弃大量的包。现象会出现时通时断，某一段时间ping显示time out请求超时。这种情况可以查看交换机的收发情况，是否有大量丢弃的包。如有查找源头处理。
还有就是ping的结果有时有回显，有的显示time out
可能原因：
1、源设备环境存在路由错误，或者下一跳ip冲突，导致一些包发给错误地方。
2、目的网络回程路由或者经过节点存在路由或者下一跳错误。
3、传输路径上质量不好，丢失一部分包，或者经过节点设备有突发流量，丢弃一些包。
出现这种情况，就在源和目的同时抓包，开启长ping -t命令，比对ping的消息的序号看看丢了那些？目的设备是否收到，是否正常回包，然后检查对应序号包的目的mac地址，是否错误？若丢在节点，就逐级镜像，确定丢在哪一级？并检查相应问题。
