1.抓取数据包

先用管理员权限打开WireShark应用，并在条件过滤栏输入“icmp”。打开cmd，输入:ping www.baidu.com。

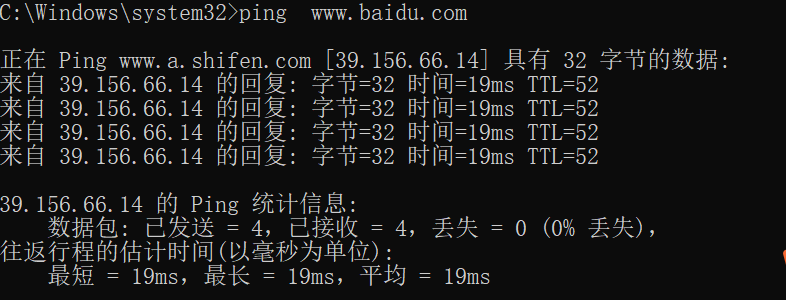

这样我们在命令行中，得到如下的一个显示结果：

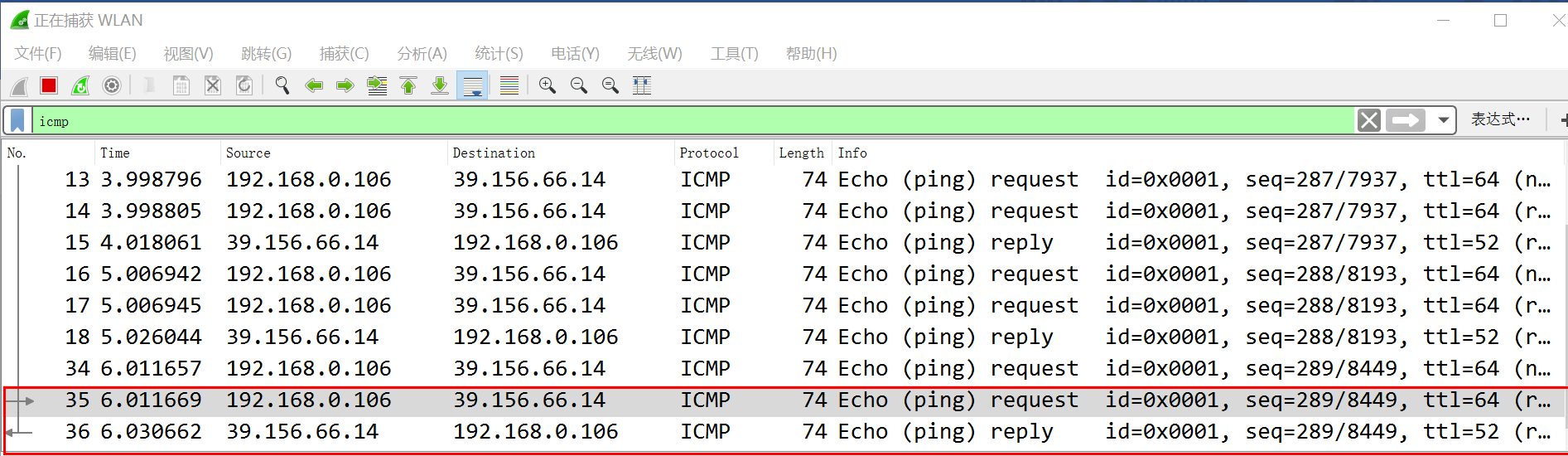

wireshark中显示如下的一个结果：

我们以35/36帧为例，来进行数据包的解析。比较这两帧的时间差，可以看到时间差为18.993ms，这个值跟cmd中显示的时间差19ms是可以对应起来的。

2．ping request数据包解析

我们按照TCP/IP四层模型自上而下的方式来分析ping request数据包，因为该数据就是从应用层开始，逐层添加报头来完成的数据包封包的。对端设备接收到后，又一层一层去掉报头，来获取里面的数据。这好像一个包包子和剥洋葱的过程，O(∩_∩)O哈哈~

应用层是直接使用的icmp封包格式，如下图所示。可以看到整个数据包为40个字节。

icmp数据包的结构如下。

各字段的解释如下：

字段	解释
类型	占据一个字节，标识ICMP报文的类型。ICMP报文类型可以分为两大类，分别是取值在1~127之间的差错报文，另一类是取值大于128的信息报文
代码	占据一个字节，与类型字段一起共同标识ICMP报文的详细类型
校验和	是将整个ICMP数据包（包括数据部分）以16位为一个单位采用CRC校验，然后按位取反后的值

下面罗列一些常见的ICMP报文类型：

类型（十进制）	解释
0	回显应答
3	目标不可达，代码字段值为0标识网络不可达，代码字段值为1标识主机不可达，代码字段值为2标识协议不可达
4	源点抑制，通知主机减少数据包流量
5	重定向或改变路由
8	回显请求
9	路由器公告
10	路由器请求
11	超时，代码字段值为0标识传输超时，代码字段值为1标识分段重组超时
17	地址子网请求
18	地址子网应答

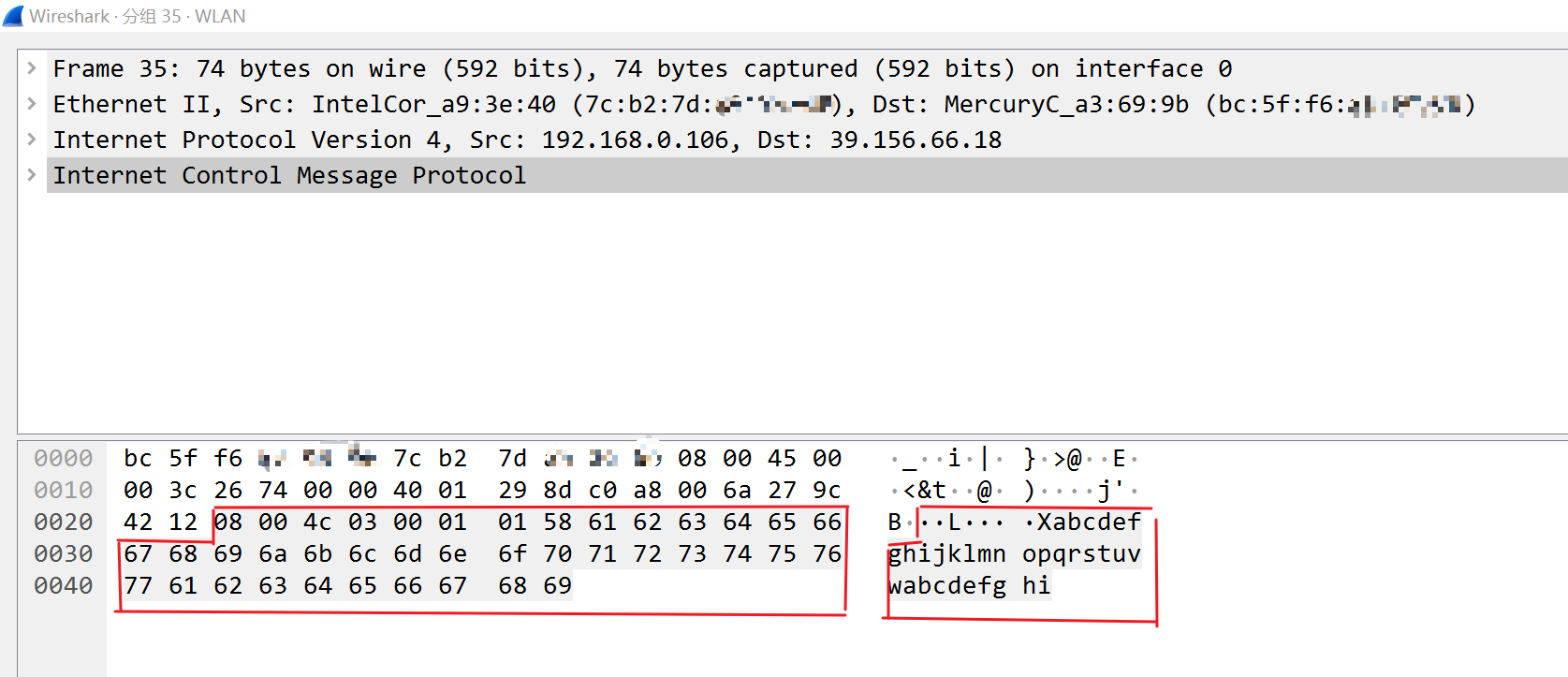

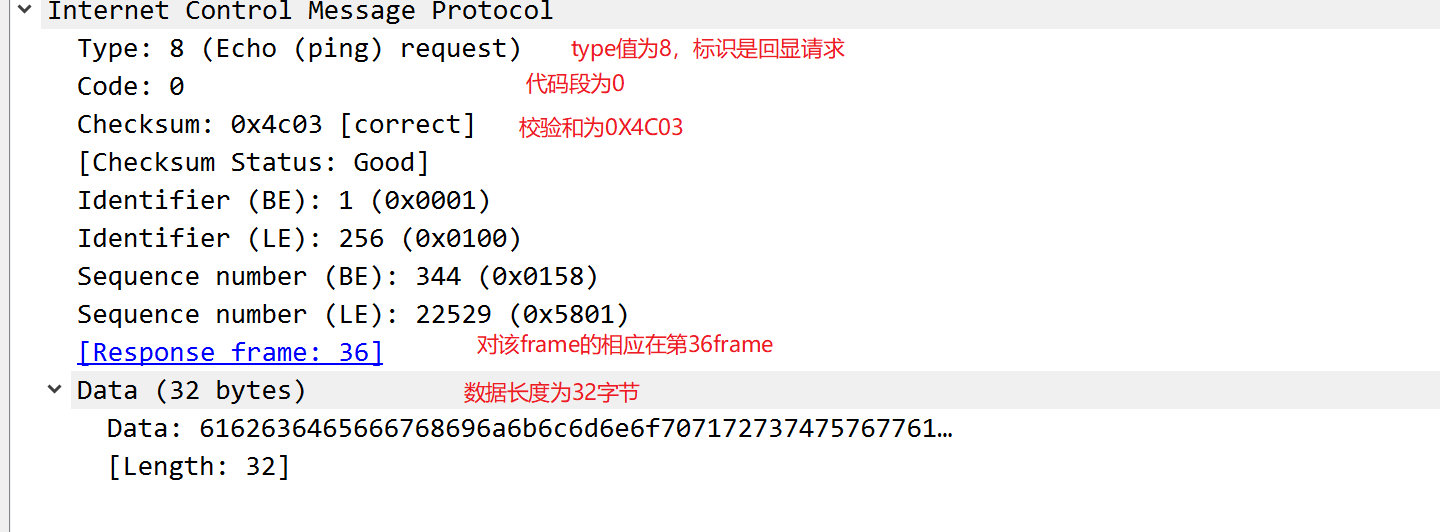

可以看到利用wireshark抓取的icmp如下，跟上面的icmp数据包可以对应起来。

传输层是增加的IP报文头部，如下图所示，工20个字节。

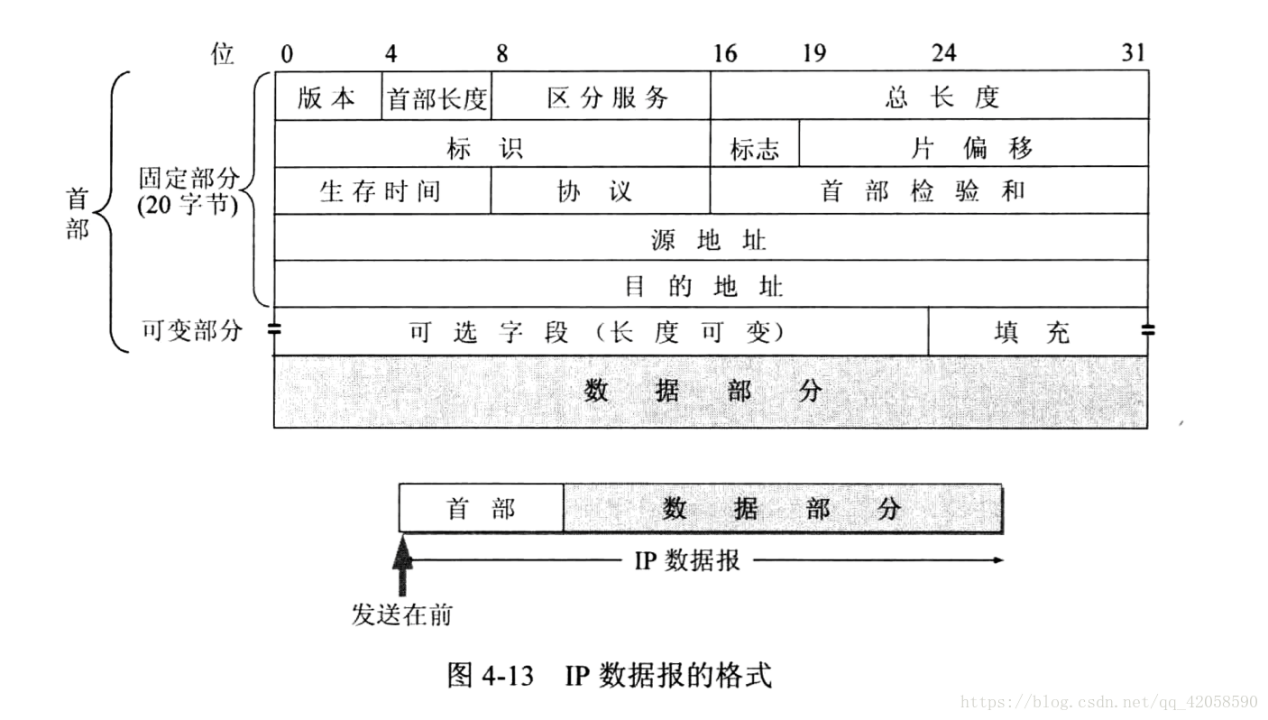

我们先看一下IP数据包的格式，它包括IP手部和数据部分，数据部分在本例中就是ICMP数据包。

IP头部各字段的解释:

字段	解释
版本	占据4位，IP协议的版本，IPV4的版本为4
首部长度	占据4位，标识IP首部的长度，值范围为20~60
区分服务	占据一个字节
总长度	占据两个字节，标识的是首部和数据的总大小
标识	占据两个字节，当数据报由于长度超过网络的MTU而必须分片时，这个标识字段的值就被复制到所有的数据报片的标识字段中，等到重组的时候，相同标识符的值的数据报就会被重新组装成一个数据报
标志	占据3位，一般有用的是前面两位，最低为叫做MF，MF=1表示后面还有若干个数据报，MF=0表示后面没有数据报了；中间为DF，DF表示是否可以进行分片，DF=1表示不能进行分片
片偏移	占13位，片偏移就是，在原来的数据报分片以后，该片在原分组中的相对位置，片偏移中的基本单位是8字节，所以，也就是说，只要是分片，每个分片的长度都是8字节的整数倍，最后一个分片不够八字节的一样是填充
生存时间	占据1个字节，标识该数据包最多可以经过多少个路由器
协议	占据1个字节，标识该数据报使用的是什么协议
首部校验和	占据2个字节，只对首部进行校验，因为数据部分由上层来完成校验
源地址	占据4个字节，源IP地址
目的地址	占据4个字节，目的IP地址

从上面的表格可以看出，上面的字段长度加起来正好是20个字节，也就是IP头部的最小长度大小。

如果有其他数据需要放到IP头部，则可以放到可选字段，填充字段是为了保证IP头部满足4字节整数倍的要求增加的字段。

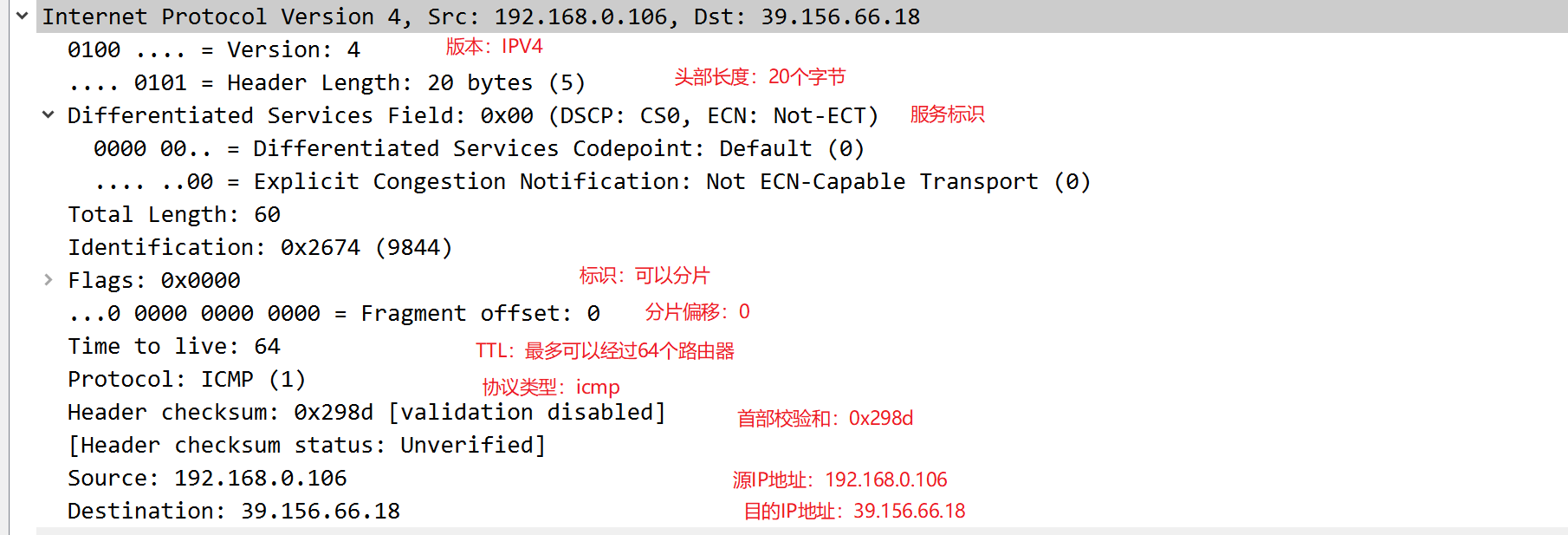

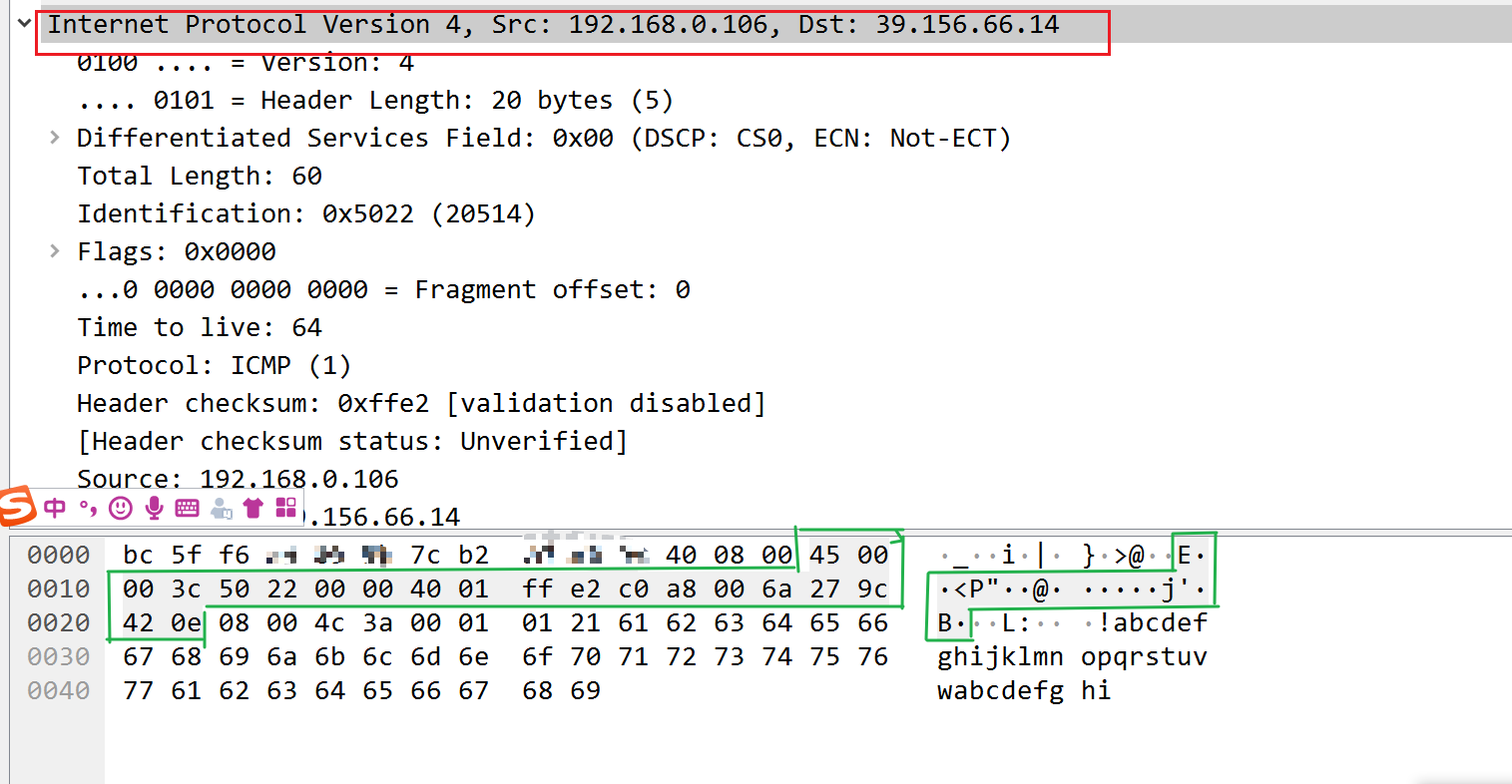

我们再结合wireshark抓取的数据做一下分析:

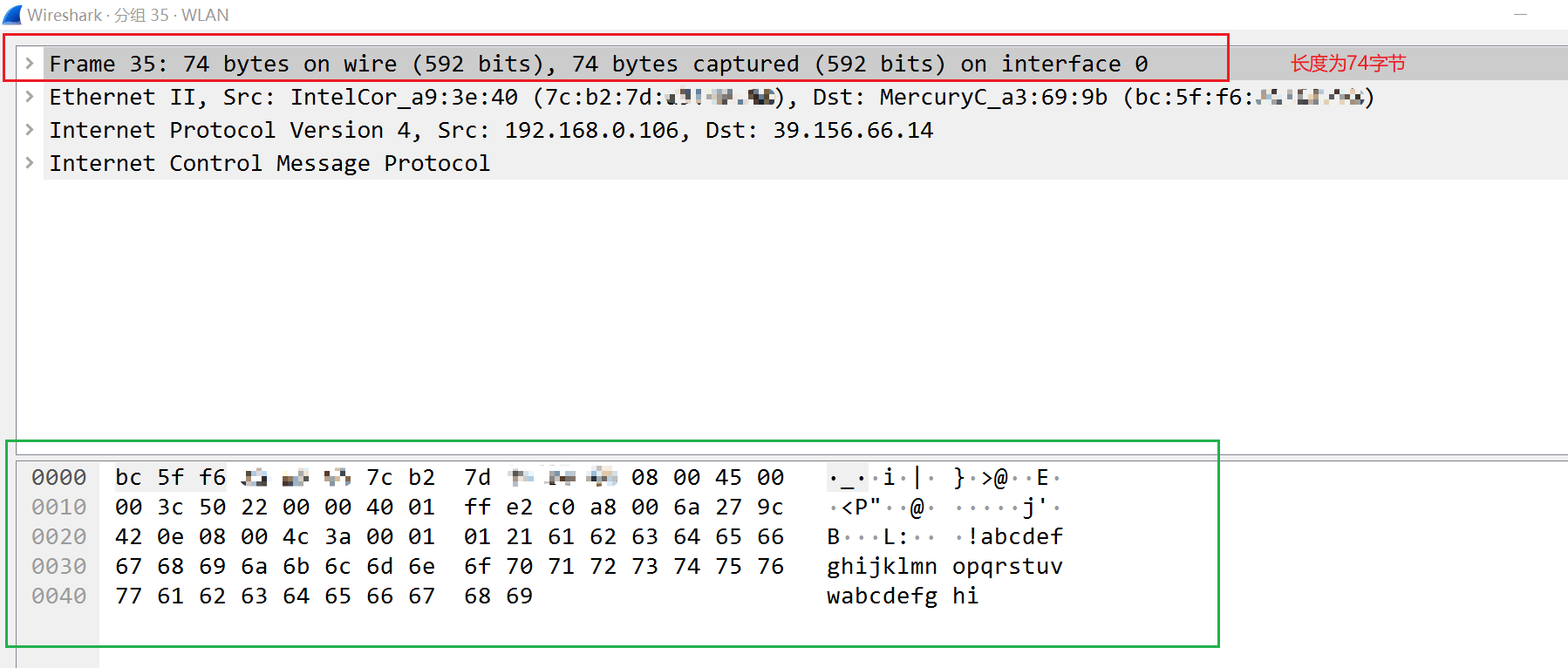

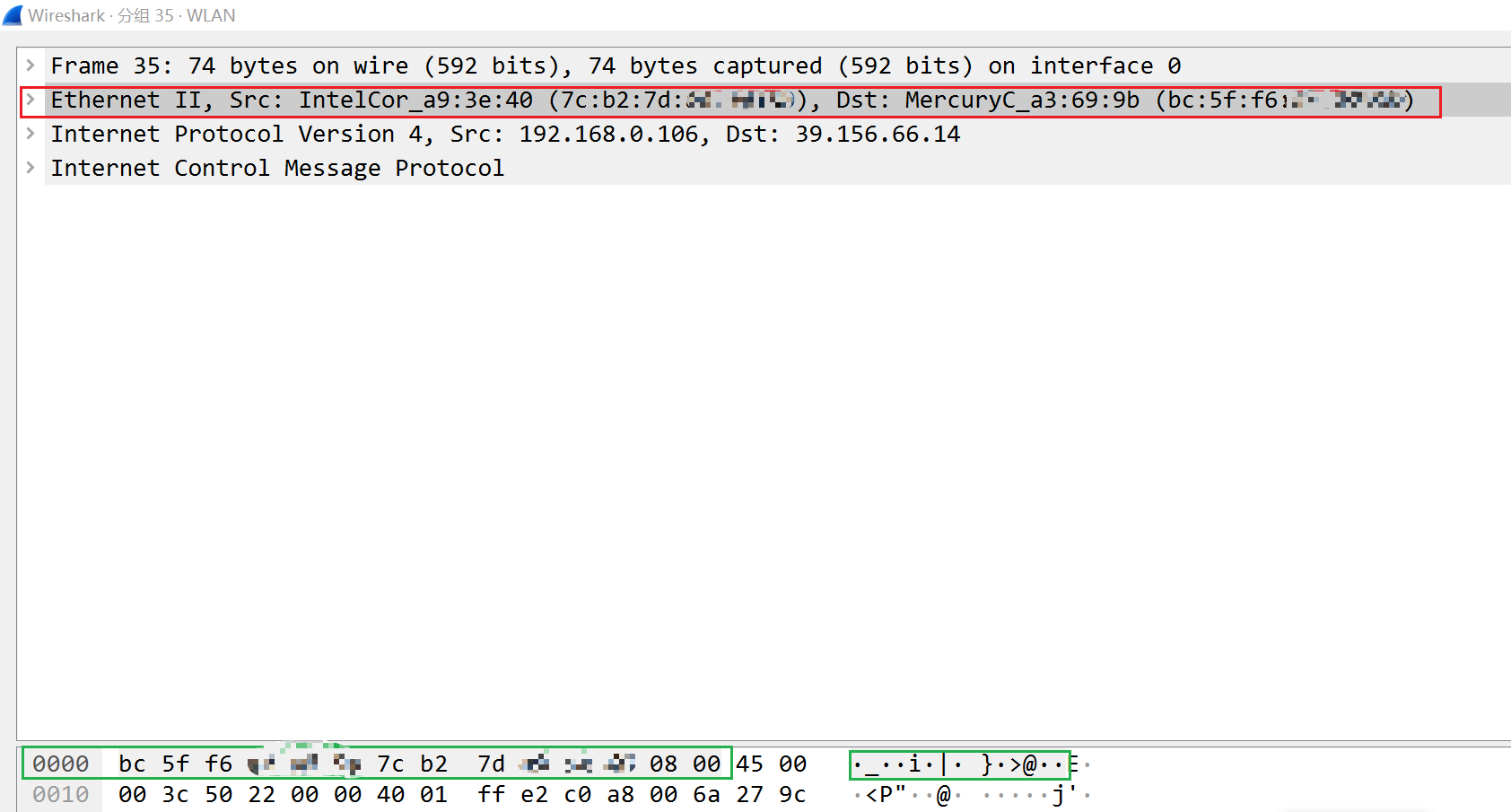

我们选中以太帧报文（红色方框圈中的地方），则下面有14个字节被选中了（绿色方框圈中的地方）。可以看到圈中的数据分别是：目的地址的mac地址，源地址的mac地址，还有一个值为0x8000的数据。

我们先看一下以太帧的数据报格式：

字段	解释
目的地址	占据6个字节，标识目标设备（路由器）的mac地址
源地址	占据6个字节，标识源设备的mac地址

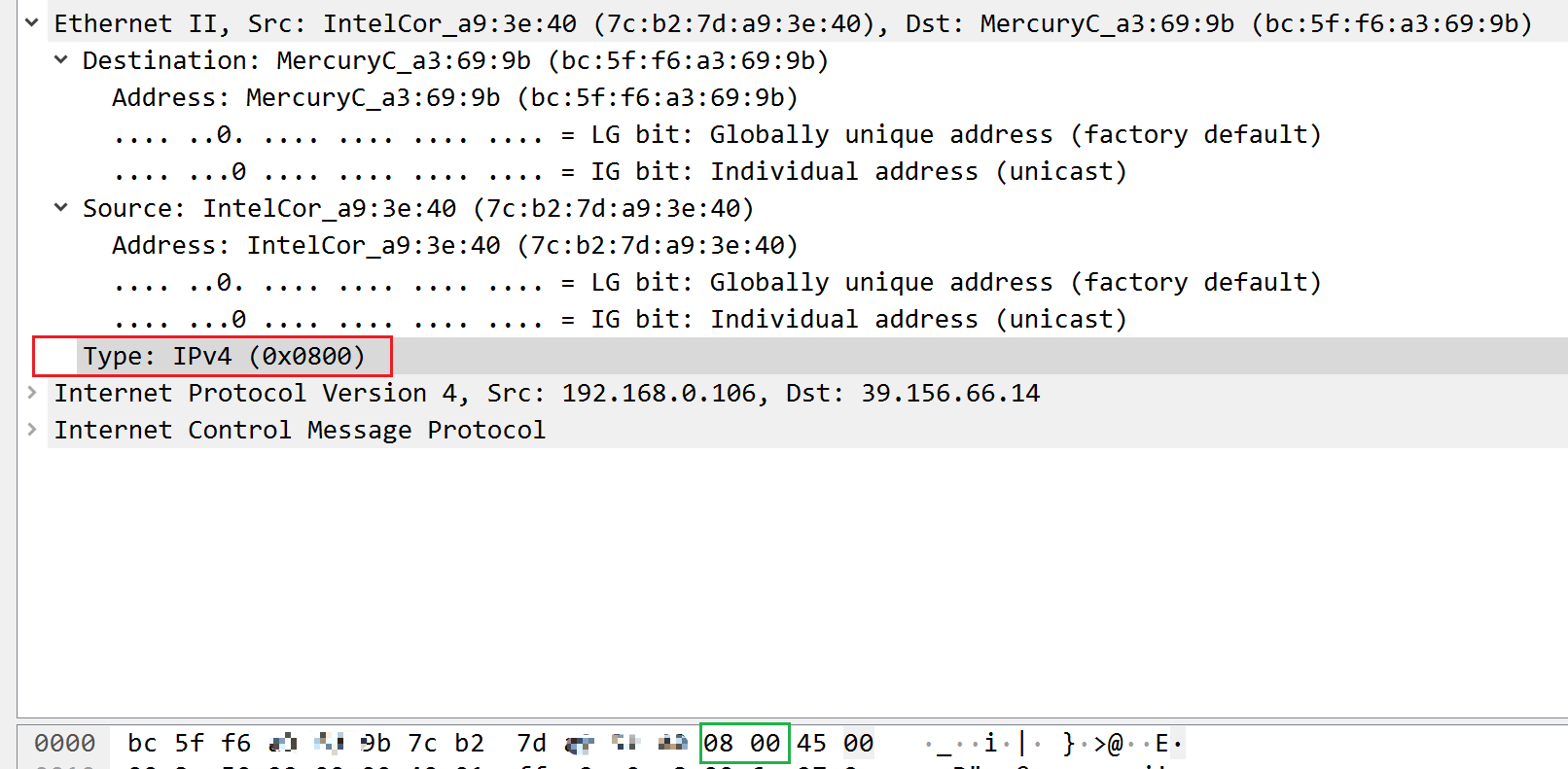

类型	占据2个字节，标识上层协议的类型，常见的：0x8000标识IPV4，0x806标识ARP，0x0835标识RARP
