抓包与分析

（一）作业目的
（1）了解网络通信的分层实现过程，了解不同层次PDU的逐层封装与解封过程；
（2）了解数据通信的过程，进一步认知协议的构成与通信过程，进而对TCP/IP分层体系结构有更深刻的了解。
（二）作业内容
1. 在局域网范围内从协议层面分析ping命令的执行过程，包括所使用协议，以及不同层级的数据包封装与解封的过程。
2. 访问www.ujs.edu.cn网站，分析其中所使用的协议，以及数据包的逐层封装与解封过程。
3. 思考在数据链路层的数据包与网络层数据包的异同，包括包长度和数据构成等，并进一步思考为何会存在这些区别？

（三）作业要求
（1）能够正确捕捉ping命令执行过程中所产生的数据包，并逐层分析其构成，进而了解数据包的封装与解封过程；
（2）能够正确捕捉访问www.ujs.edu.cn网站过程所产生的相关数据包，分析出其所使用的协议，以及各协议的访问流程；
（3）能够正确分析数据链路层的数据包与网络层数据包的异同。
（4）了解并熟悉常见的抓包工具，例如Wireshark、Sniffer等，熟悉以太网数据帧和IP数据包的结构
（5）以PDF文档提交本次作业报告。

（四）实现过程

数据包的捕获

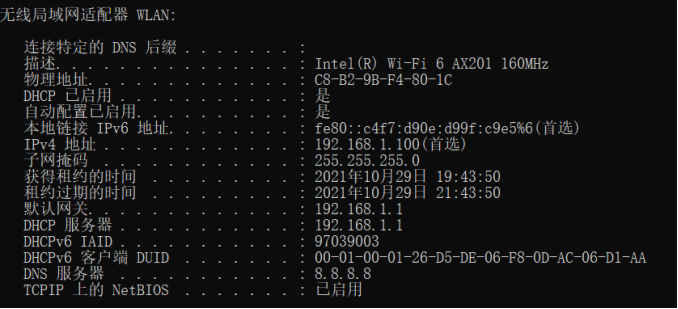

在windows命令行输入“ipconfig-all”获取本机的MAC地址和DNS服务器地址

图 1

本机的IP地址为：192.168.1.100

本机的MAC地址为：C8-B2-9B-F4-80-1C

DNS域名服务器地址为：8.8.8.8

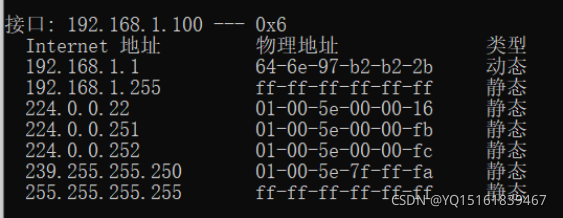

在windows命令行输入“arp -a”获取本机的高速缓存。

图2

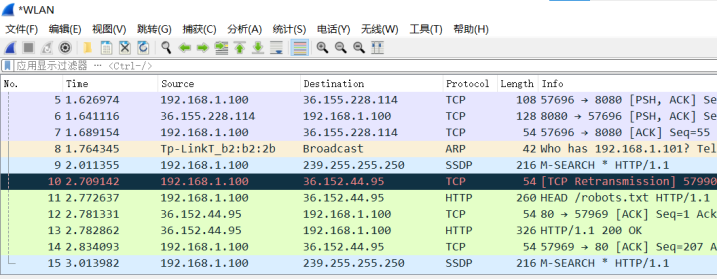

打开Wireshark进行抓包分析

图3

NO：代表数据包编号

Time：在Wireshark启动的多长时间内抓到

Source：来源IP地址

Destination：目的IP地址

Protocol：协议

Length：数据包的长度

Info：数据包的信息

（2）数据包的层次结构

选中一个数据包查看它的详细信息，可以看到Packet Details上显示出该数据包的4个层次结构信息，每层含义如下：

Frame：物理层数据帧概况

Etherent II：数据链路层帧头部信息

Internet Protocol Version 4:网络层IP包头部信息

Transmission Control Protocol:传输层数据帧头部信息

图4

可见网络是分层构成的，由低到高，分别为物理层，数据链路层，网络层，传输层，应用层。

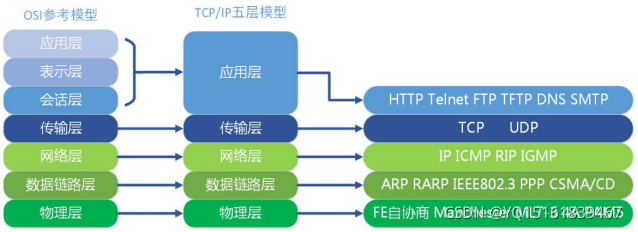

TCP/IP协议族

图 5

应用层常用的协议有：HTTP，DNS协议

传输层常用的协议有：TCP和UDP协议

网络层常用的协议有：IP，ICMP，IGMP协议

数据链路层常用的协议有：ARP,以太网协议

（4）数据包的封装过程

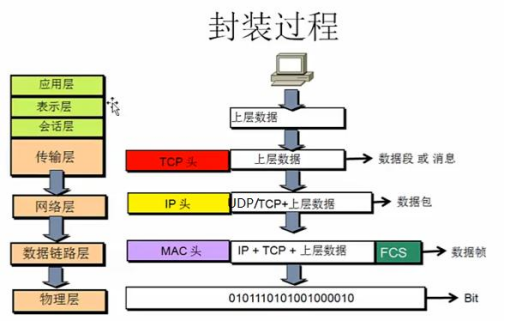

数据封装一般分五层，第一层是应用层协议的数据，第二层分别是TCP/UDP封装，第三层IP封装，第四层以太网封装，最后转成二进制的物理报文。

图 6

传输层数据帧头部信息

Transmission Control Protocol, Src Port: 443, Dst Port: 51282, Seq: 1, Ack: 1, Len: 0

Source Port: 443

#源端口

Destination Port: 51282

#目的端口

[Stream index: 1]

[TCP Segment Len: 0]

Sequence Number: 1 (relative sequence number)

Sequence Number (raw): 413129997

#序列号：确保数据可靠传输的一个唯一值。TCP使用序列号追踪每个数据段的传输情况

[Next Sequence Number: 1 (relative sequence number)]

Acknowledgment Number: 1 (relative ack number)

Acknowledgment number (raw): 3874393895

#确认号：接收端发送，提示发送端下一次该发的数据在整个文件中的序号。接收端收到后，会把这个序号之前的数据从缓存中删掉。

0101 .... = Header Length: 20 bytes (5)

#头部长度

Flags: 0x010 (ACK)

#标志字段：发起连接的数据包，连接即握手进程

Window: 2053

[Calculated window size: 2053]

[Window size scaling factor: -1 (unknown)]

Checksum: 0x9add [unverified]

#效验和：判断接受数据的完整性。可以让通信方确认TCP数据段中的内容是否发生变化了。

[Checksum Status: Unverified]

Urgent Pointer: 0

#紧急指针：只有当 URG 标志置1时紧急指针才有效。TCP的紧急方式是发送端向另一端发送紧急数据的一种方式。

[Timestamps]

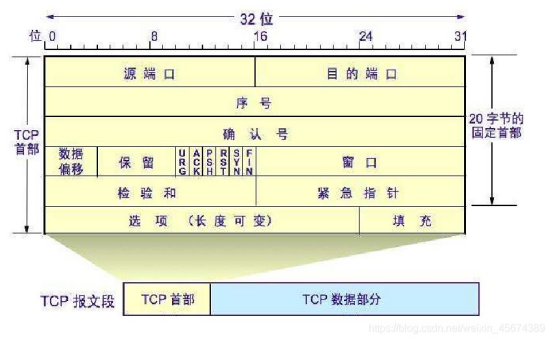

TCP首部各部分所占字节数：

图 7

网络层帧数据包头部信息：

Internet Protocol Version 4, Src: 52.176.224.96, Dst: 192.168.1.100

0100 .... = Version: 4

#网际协议为IPV4

版本：4位，值为0100。目前存在两种版本IP协议：

IPv4和IPv6，版本号分别为4和6，这是IPv4首部格式。

.... 0101 = Header Length: 20 bytes (5)

#IP包头部长度20

首部长度：4位，首部长度字段以32位字为单位，即4个字节。

字段最小值为5，用于没有可选项的情况，20个字节。

Differentiated Services Field: 0x04 (DSCP: LE, ECN: Not-ECT)

#差分服务字段

服务类型：8位，用于指定IP分组的优先级、延迟、

吞吐率和可靠性要求及各种要求的组合。

Total Length: 40

#IP包总长度40

总长度：16位，以字节为单位给出包括首部和数据的IP分组的长度，首部

长度是可变的，数据长度也是可变的，最大长度值为65535字节。

Identification: 0xf232 (62002)

#标识字段

标识：16位，标识字段用于标识属于同一IP分组的数据片，属于同一IP分

组的数据片具有相同的标识字段值。

Flags: 0x40, Don't fragment

#标志字段

标志：3位，其中一位DF，一位MF，一位保留DF=1，不允许分片，MF=0,最后一片。

Fragment Offset: 0

#偏移量

偏移量：13位，以8个字节为单位给出当前数据片在原始IP分组中的位置

Time to Live: 106

#生存期TTL

生存时间：8位，用于限制IP分组在网络中存在时间的一个计数器

目前，该字段只是作为最大跳数使用，初始值由发送终端设定

Protocol: TCP (6)

#此包封装的上层协议为TCP

协议：8位，用于表示数据所属的高层协议类型，告诉网络层把该IP分组

送给哪一个进程处理。

Header Checksum: 0x4778 [validation disabled]

#头部数据的校验和

首部检验和：16位，对首部用检验和算法计算出的检错码，用于检测首部

传输过程中发生的错误，每经过一个路由器计算机一次。

[Header checksum status: Unverified]

Source Address: 52.176.224.96

#源IP 地址

Destination Address: 192.168.1.100

#目标IP地址

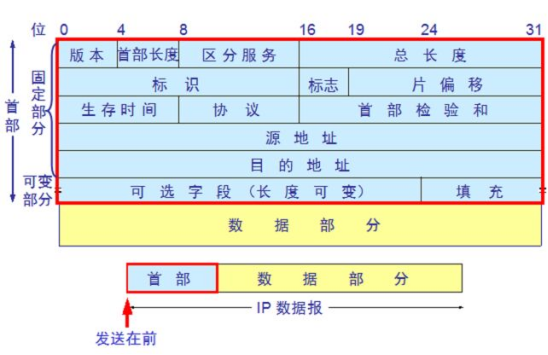

IP首部各部分所占字节数：

图8

数据链路层帧数据包头部信息：

Ethernet II, Src: Tp-LinkT_b2:b2:2b (64:6e:97:b2:b2:2b), Dst: IntelCor_f4:80:1c (c8:b2:9b:f4:80:1c)

Destination: IntelCor_f4:80:1c (c8:b2:9b:f4:80:1c)

#目标MAC地址

Source: Tp-LinkT_b2:b2:2b (64:6e:97:b2:b2:2b)

#源MAC地址

Type: IPv4 (0x0800)

#网际协议为IPV4

小结

通过头部信息可以看出，该数据帧在传输层被封装为TCP数据包，到网络层被封装为IP数据包，数据链路层使用的是Ethernet II协议进行封装，最终在物理层转化为二进制信号发送出去，并且此过程中没有应用层协议。

（5）访问 www.ujs.edu.cn 分析数据包

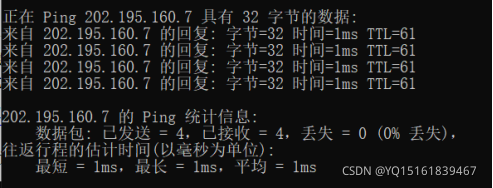

1.打开命令行ping www.ujs.edu.cn

图 9

2.在WireShark中进行捕获，并在过滤器中输入“dns”获取协议为DNS的数据列表，可以看到ping过程中终端向DNS服务器发送了1次域名请求响应，DNS服务器回复了1次IP回复报文。

图10

终端向DNS服务器发送问题请求：

Domain Name System (query)

Transaction ID: 0xa418

#DNS ID号

Flags: 0x0100 Standard query

#标志

Questions: 1

#问题计数

Answer RRs: 0

#回答计数

Authority RRs: 0

#域名服务器计数

Additional RRs: 0

#额外计数

Queries

ujs.edu.cn: type A, class IN

Name: ujs.edu.cn

#请求的域名

[Name Length: 10]

[Label Count: 3]

Type: A (Host Address) (1)

#域名类型

Class: IN (0x0001)

#地址类型

[Response In: 9362]

DNS服务器向终端返回IP地址

Domain Name System (response)

Transaction ID: 0xa418

Flags: 0x8180 Standard query response, No error

Questions: 1

Answer RRs: 1

Authority RRs: 0

Additional RRs: 0

Queries

Answers

ujs.edu.cn: type A, class IN, addr 202.195.160.7

#返回www.ujs.edu.cn的IP地址

[Request In: 9361]

[Time: 0.006913000 seconds]

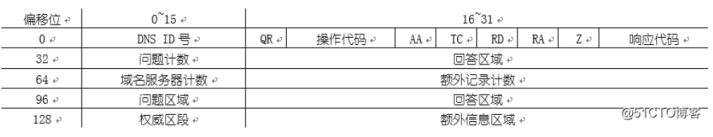

DNS首部各部分所占字节数：

图11

观察DNS数据包在网络层的报头信息：

图 12

DNS数据包在传输层采用的UDP协议。

小结

通过头部信息可以看出，该数据帧在应用层被封装为DNS数据包，在传输层被封装为UDP数据包，在网络层被封装为IP数据包，数据链路层使用的是Ethernet II协议进行封装，最终在物理层转化为二进制信号发送出去。

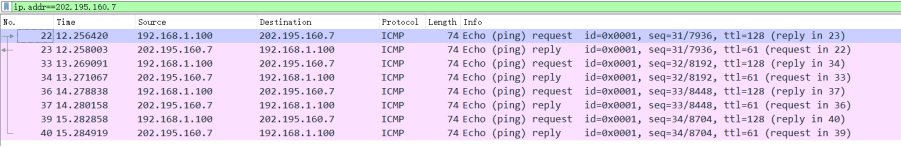

3.在WireShark中进行捕获，并在过滤器中输入ip.addr == 202.195.160.7获取待分析数据列表，可见终端获取域名www.ujs.edu.cn 的IP地址后，向其发送了4条请求响应，并收到其4次回复。

图 13

点击其中一个数据报文，观察其详细信息。

传输层数据报头信息：

Internet Control Message Protocol

Type: 8 (Echo (ping) request)

Code: 0

Checksum: 0x4d4c [correct]

[Checksum Status: Good]

Identifier (BE): 1 (0x0001)

Identifier (LE): 256 (0x0100)

Sequence Number (BE): 15 (0x000f)

Sequence Number (LE): 3840 (0x0f00)

[Response frame: 199]

Data (32 bytes)

网络层数据报头信息：

Internet Protocol Version 4, Src: 192.168.1.100, Dst: 202.195.160.7

0100 .... = Version: 4

.... 0101 = Header Length: 20 bytes (5)

Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)

Total Length: 60

Identification: 0xdc8b (56459)

Flags: 0x00

Fragment Offset: 0

Time to Live: 128

Protocol: ICMP (1)

#传输层/网络层协议为ICMP

Header Checksum: 0x0000 [validation disabled]

[Header checksum status: Unverified]

Source Address: 192.168.1.100

#源IP地址

Destination Address: 202.195.160.7

#目标IP地址

数据链路层数据报头信息：

Ethernet II, Src: IntelCor_f4:80:1c (c8:b2:9b:f4:80:1c), Dst: Tp-LinkT_b2:b2:2b (64:6e:97:b2:b2:2b)

Destination: Tp-LinkT_b2:b2:2b (64:6e:97:b2:b2:2b)

#目标MAC地址

Source: IntelCor_f4:80:1c (c8:b2:9b:f4:80:1c)

#源MAC地址

Type: IPv4 (0x0800)

#网际协议为IPV4

ICMP首部各部分所占字节数

图 14

从图中可以看出，ICMP报文首部是被封装在IP数据报的数据部分，而在ICMP首部前面仍需增加IP首部，即

IP首部

ICMP首部

上层数据部分

小结

通过头部信息可以看出，ping命令终端所发送的数据帧在传输层被封装为ICMP数据包，到网络层被封装为IP数据包，数据链路层使用的是Ethernet II协议进行封装，最终在物理层转化为二进制信号发送出去，并且此过程中没有应用层协议。

总结

执行Ping www.ujs.edu.en命令首先终端会访问DNS服务器询问域名的IP地址，DNS服务器收到询问请求后发送包含域名IP信息的DNS数据包，此过程中应用层协议为DNS，传输层协议为UDP，网络层协议为IP。终端获得www.ujs.edu.cn的IP地址后，再向其寻求访问，www.ujs.edu.cn收到访问请求后发送回复数据帧，此过程中传输层/网络层协议为ICMP，在网络层封装为IP数据包。

（6）数据链路层的数据包与网络层数据包的异同

数据链路层
数据链路层在物理层提供的服务的基础上向网络层提供服务。数据链路层的作用：
1、IP数据模块发送和接收IP数据报；
2、为ARP模块发送ARP请求和接收ARP协议；
3、为RARP发送RARP请求和接受RARP应答。

以太网协议数据报头：
Ethernet II, Src: IntelCor_f4:80:1c (c8:b2:9b:f4:80:1c), Dst: Tp-LinkT_b2:b2:2b (64:6e:97:b2:b2:2b)

#以太网协议版本，源地址：网卡地址，目的地址：网卡地址

Destination: Tp-LinkT_b2:b2:2b (64:6e:97:b2:b2:2b)

#目的地址：网卡地址————占6个字节

Source: IntelCor_f4:80:1c (c8:b2:9b:f4:80:1c)

#源地址：网卡地址————占6个字节

Type: IPv4 (0x0800)

#帧内封装的上层协议类型为IPV4（十六进制码0800）————占2个字节

网络层
在数据链路层提供的两个相邻端点之间的数据帧的传送功能上，进一步管理网络中的数据通信，将数据设法从源端经过若干个中间节点传送到目的端，从而向运输层提供最基本的端到端的数据传送服务。
主要内容有：
1、虚电路分组交换和数据报分组交换
2、路由选择算法
3、阻塞控制方法
5、综合业务数据网（ISDN）
6、异步传输模式（ATM）及网际互连原理与实现。

ICMP数据报头：

Internet Protocol Version 4, Src: 192.168.1.100, Dst: 202.195.160.182

0100 .... = Version: 4

.... 0101 = Header Length: 20 bytes (5)

#IPV4协议————占1个字节

Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)

Total Length: 60

#IP首部长度————占2个字节

Identification: 0xdc8b (56459)

#差分服务字段————占2个字节

Flags: 0x00

#标记字段————占1个字节
