基础知识

NE555不需要进行编程，或者与单片机进行通信，它本身就能产生方波。方波的频率可以调节，只要改变电阻电容的值就可以了。

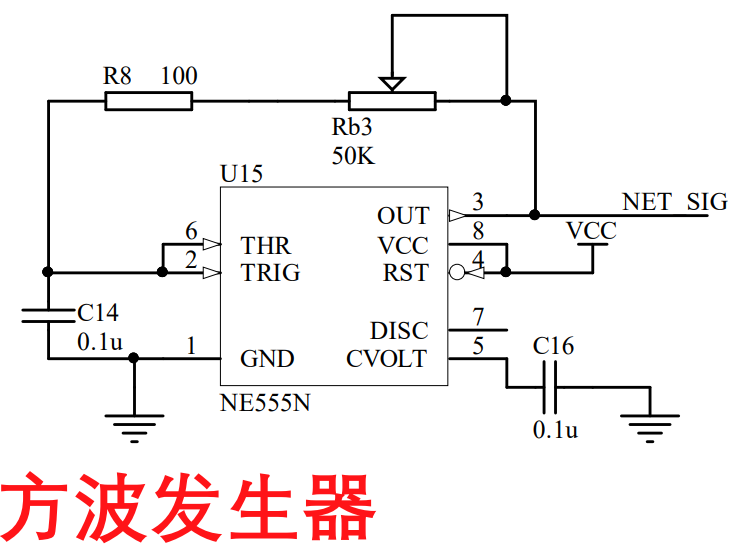

电路原理

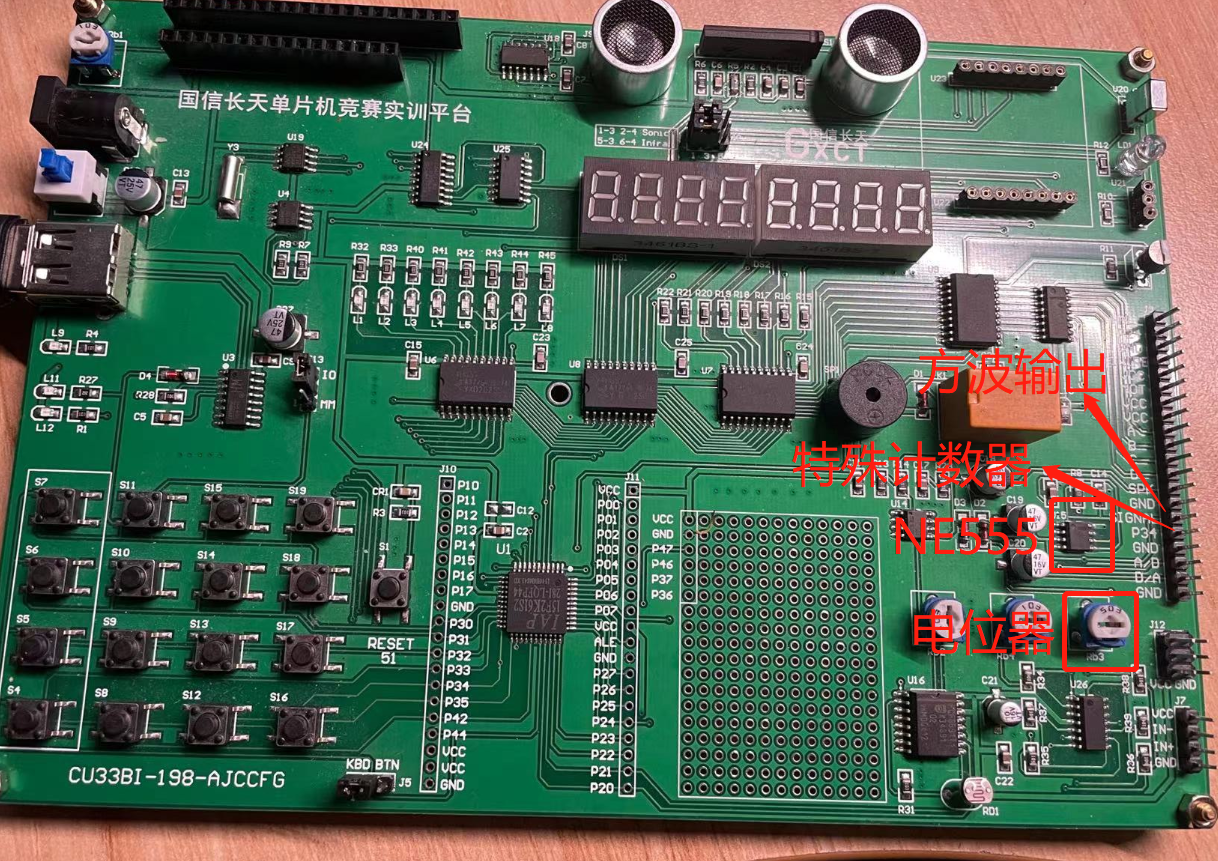

方波产生在排针J3的15（SIGNA）脚上，方波的频率通过Rb3电位器进行调节的

P34是一个特殊的计数器，每个下降沿来临+1，可以统计方波的下降沿，通过对下降沿个数的判断，就能知道此时方波的频率。

计数器来自单片机的外部引脚，计数器0（T0）为P34，T2为P31，T3为P07，P4为P05。计数器的配置类似于定时器

获得计数器1s后TH0和TL的值，就可以得到外部脉冲的频率。

NE555频率测量编程

void Conuter2_init()
{TMOD |=0X05;TL0=0;TH0=0;TR0=1;}

#include <STC15F2K60S2.H>
#include <SYSTEM.H>
#include <SMG.H>u16 cnt_ne555;
u16 temp_ne555;
void NE555_process()
{cnt_ne555++;if(cnt_ne555==1000){cnt_ne555=0;temp_ne555=(TH0<<8)|TL0;TL0=0;TH0=0;}}void smg_process()
{smg_code[0]=t_display[temp_ne555/10000];smg_code[1]=t_display[temp_ne555/1000%10];smg_code[2]=t_display[temp_ne555/100%10];smg_code[3]=t_display[temp_ne555/10%10];smg_code[4]=t_display[temp_ne555%10];smg_code[5]=0;smg_code[6]=0;smg_code[7]=0;}//数码管显示NE555电压值
void main()
{system_init();Timer2Init();Conuter2_init();while(1){smg_process();}}void t2int() interrupt 12           //中断入口
{smg_display();NE555_process();
}
