介绍几种电路上常用的插接件（1）

最近在做几个电路方面的小项目。做这做这发现有好多小零件都不知道叫什么。比如上面用到的大大小小的插接件。都经常见，但是就是不知道名字。所以就专门花了点时间调研了一番。

这篇博客就来总结几种常见的塑料插件件。种类太多，一篇博客写不完，准备写成一个系列，每一篇介绍 3-4 种插接件。
首先先给大家推荐个网站：
http://www.jst-mfg.com/index_e.php

在这个网站上可以查到各种常见的插接件的规格，还可以下载 3D 模型，非常实用。我下面介绍的内容基本都是参考了这个网站的资料。

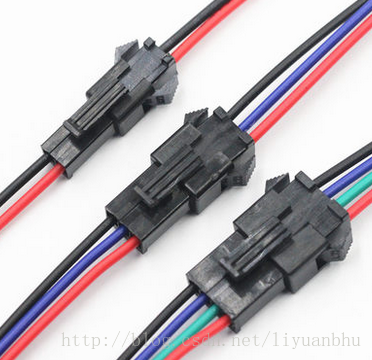

SM Connector

这种插接件在机器视觉光源上用的非常多。基本上各种环形灯、条形灯一类的都是这种接口，区别无非是 2P 还是 3P 而已。

如上图所示，SM 插接件是一种 wire to wire （线对线）连接器。两边导线都是压接类型的。国内常见的都是黑色的，国外的基本都是白色的。
PIN 间距为 2.5mm，带 arm lock (臂式锁紧机构，自己翻译的，不是标准术语)。常见的有 2P、3P、4P。
导线粗细范围：0.08 —— 0.33mm^2 (AWG #28 —— #22)，工作电流不要超过 3A。

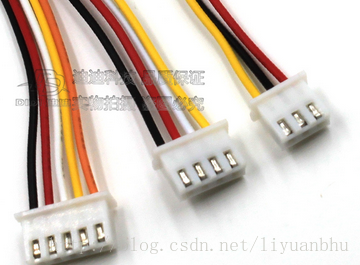

XH Connector

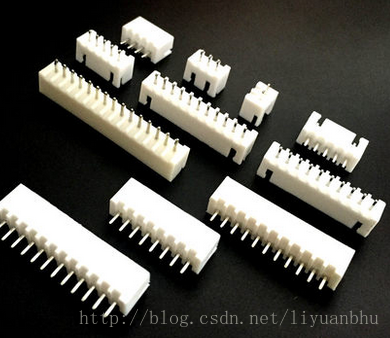

这种插接件多用在电路板对外连线上，公头焊接在电路板上，有直头和弯头两种。
PIN 间距为 2.5mm，不带 arm lock 。

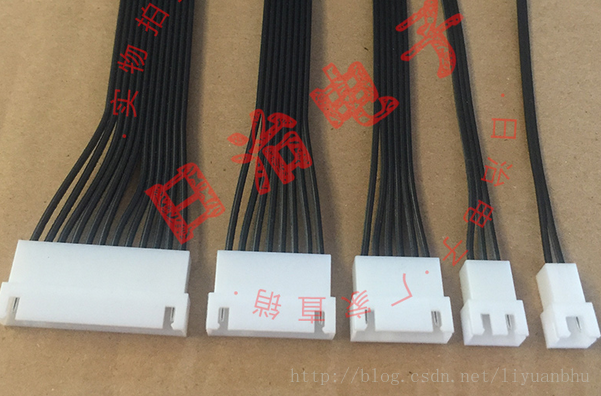

在淘宝上也可以买到接线的公头，类似于下图这样。

但是这种公头基本都带一段线，很少有单独卖插头的。

常见的有 2P、3P、4P、5P、…16P、20P。
导线粗细范围：0.08 —— 0.33mm^2 (AWG #28 —— #22)，工作电流不要超过 3A。

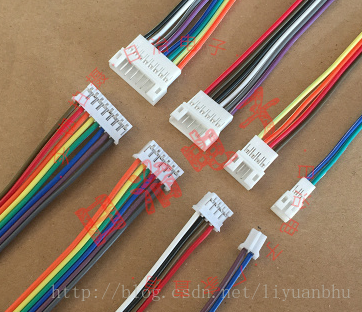

PH Connector

ph 插接件与XH 插接件长的有点像。主要区别是 PH 系列的PIN 间距是 2.0mm。这种插接件一般也是公头焊接到电路板上，母头压接导线。当然也能买到压接导线的公头。
