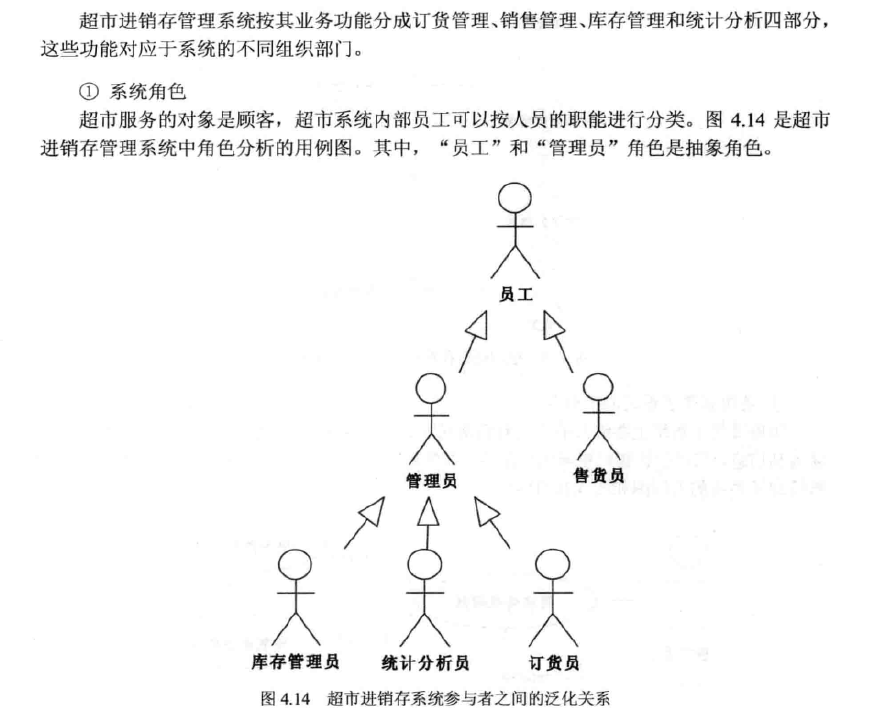

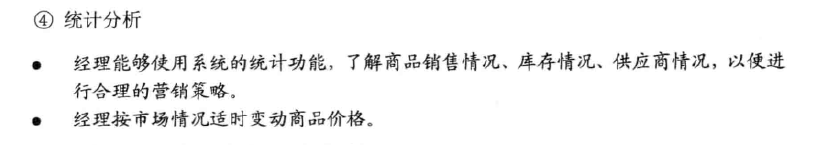

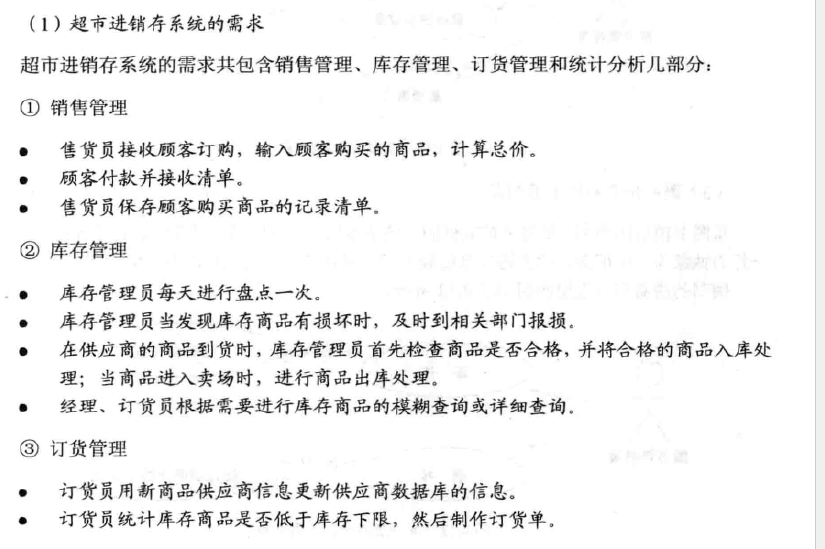

UML基础、建模与设计实战笔记03第3、4章建模工具简介，常见uml建模工具，创建模块，创建类，用例图，参与者，用例，用例描述，用例之间的可视化表示，用例图建模技术及应用，进销存系统用例图

article/2025/6/11 10:44:31

1、常见uml建模工具

建模工具应该具有的功能

绘图
存储
一致性检查
对模型进行组织
导航
写作支持
代码生成
逆向项目
集成
支持多种抽象层和开发过程
文档生成
脚本编程

工具主要有
Rose
PowerDesinger

2、StarUML的模型、视与图

starUML中清晰地区分了模型（model），视（View）与图（Diagram）的概念。
模型是包含软件模式信息的元素。
视是模型中信息的可视表达法。
图是表示用户特定设计思想的可视元素的集合。

3、创建模块

模块是一种包，他提供了对starUMl功能与特征的扩充，模块的创建可以是几种新扩充元素的结合。不单可以为某用途对一个独立的模块配置扩充元素，而且还可以在同一模块中创建同一类型的扩充元素。

starUML的模块有下列功能

扩展主菜单，或弹出菜单
添加新方法（approach）
添加新轮廓（profile）
通过构造型（stereotype）或表示法（notation）的扩充添加新元素
通过（com服务器或简单的脚本文件）实现新的功能
与其他应用程序集成
其他的插件（add-in）功能

4、创建类

创建atrribute属性和operation方法
对属性或操作设置数据类型

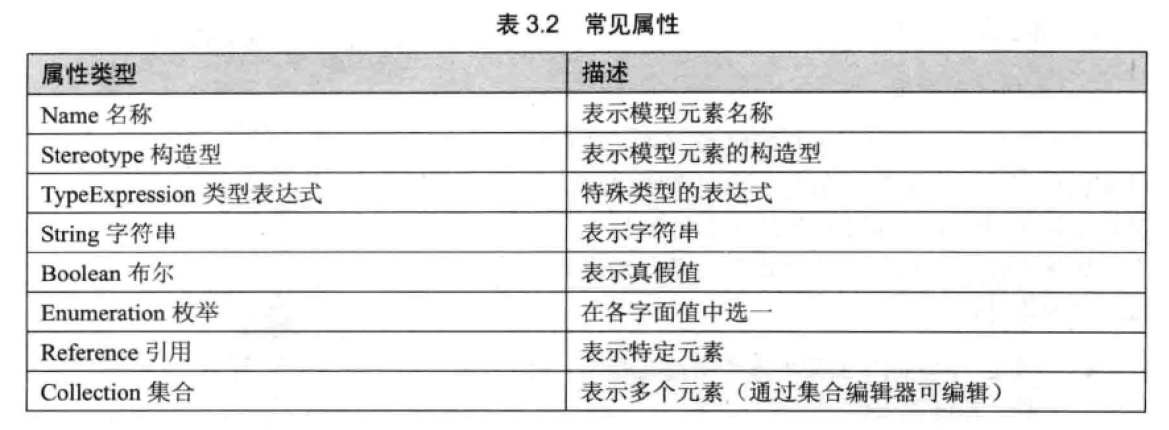

类属性的常见属性为：
在这里插入图片描述

5、用例图

用来描述将要开发系统的功能需求和系统的使用场景
作为设计和开发过程的基础，促进各阶段开发工作的进展。
用于验证与确认系统需求。

用例图由以下元素组成。
参与者（Actor）：也称角色，代表系统的用户
系统边界（System scope）：它确定系统的范围
用例（Use case）：代表系统提供的服务
关联（Association）：表示参与者与用例间的关系

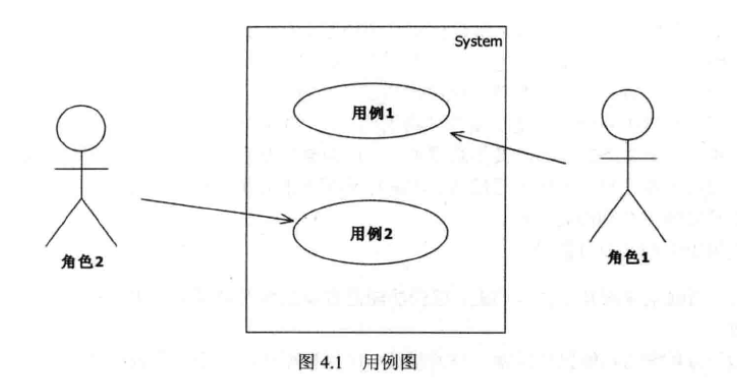

下图中，所有用例都放置在系统边界内，表明它属于一个系统，参与者放在系统边界的外面，表名参与者并不属于系统。但是参与者负责直接（或间接地）驱动与其相关联的用例的执行
在这里插入图片描述

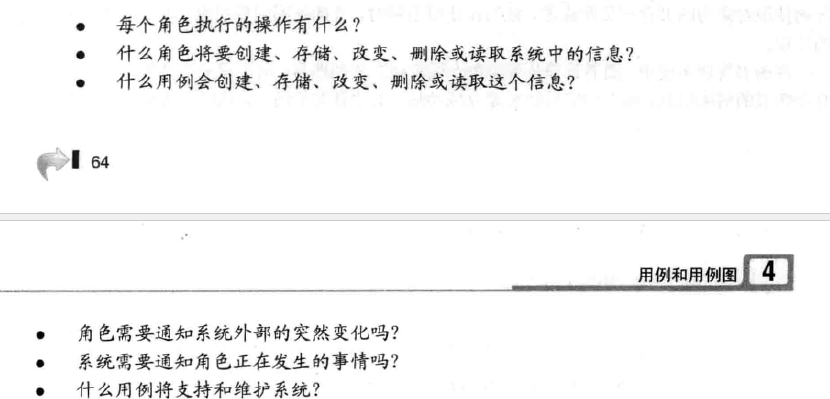

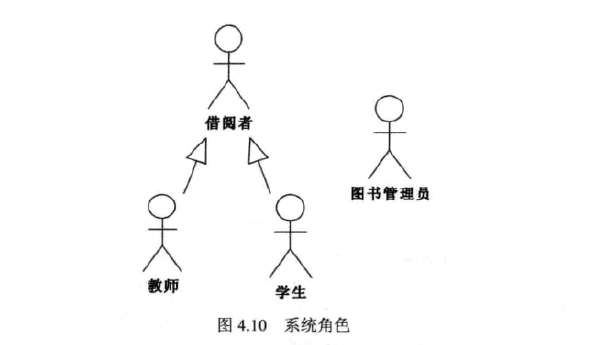

6、参与者（角色 actor）

是系统外部的一个人或物，以某种方式参与了系统的执行过程。用直立人来表示

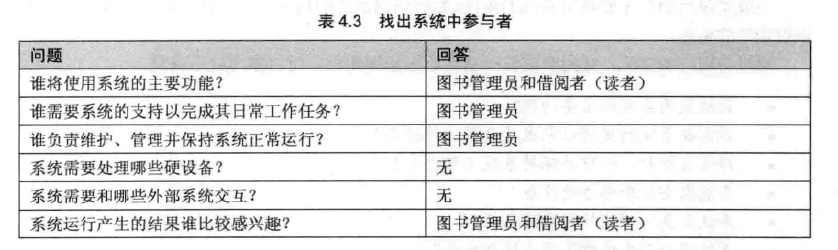

参与者的作用：
1、建立系统的外部用户模型
2、对系统边界之外的对象进行描述

参与者实际上就是类

7、用例（就是谁干了一件什么事）

用例是对一组动作的描述，系统通过执行这些动作将对用例的参与者产生可以看到的结果。用来描述参与者可以感受到的系统服务或功能。

用例用实线椭圆来表示

用例的特点：

用例是从系统的使用角度描述系统中信息，即在系统的外部能看到的系统的功能，而不考虑系统内部对该功能的具体实现方式。
用例沟通了用户提出的一些课件需求，对应一个具体的用户目标，是面向独享分析与设计的起点，是类，对象、操作的来源
用例通常由某个参与者来执行
用例把执行的结果反馈给参与者
用例在功能上具有完整性，即它从参与者接受输入，产生的结果最终再输入给参与者

8、用例描述

用例就是需求的文字性描述，说明系统如何工作的功能性或者新微信需求。

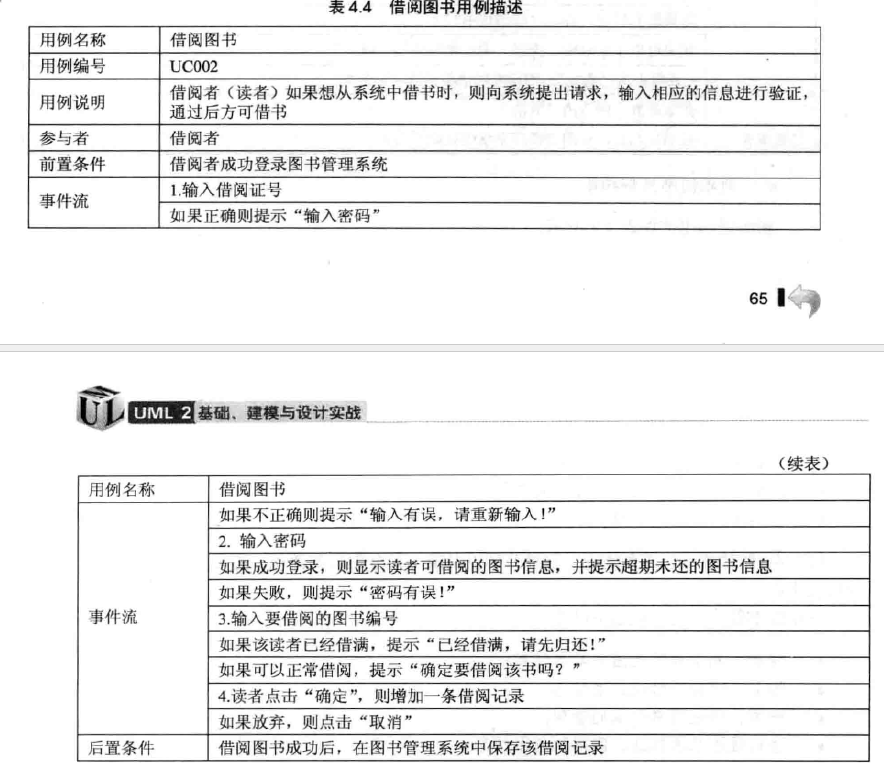

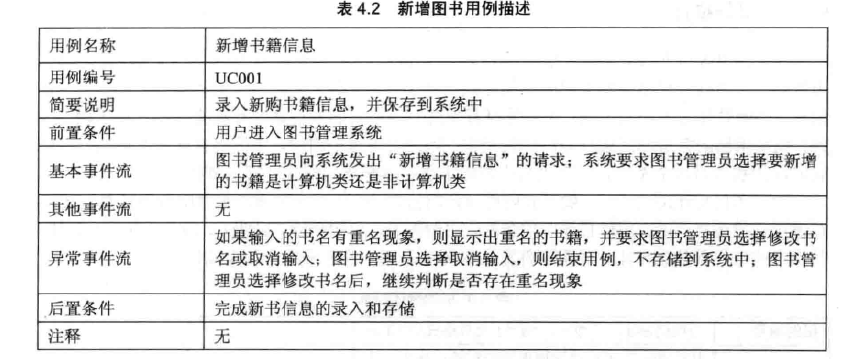

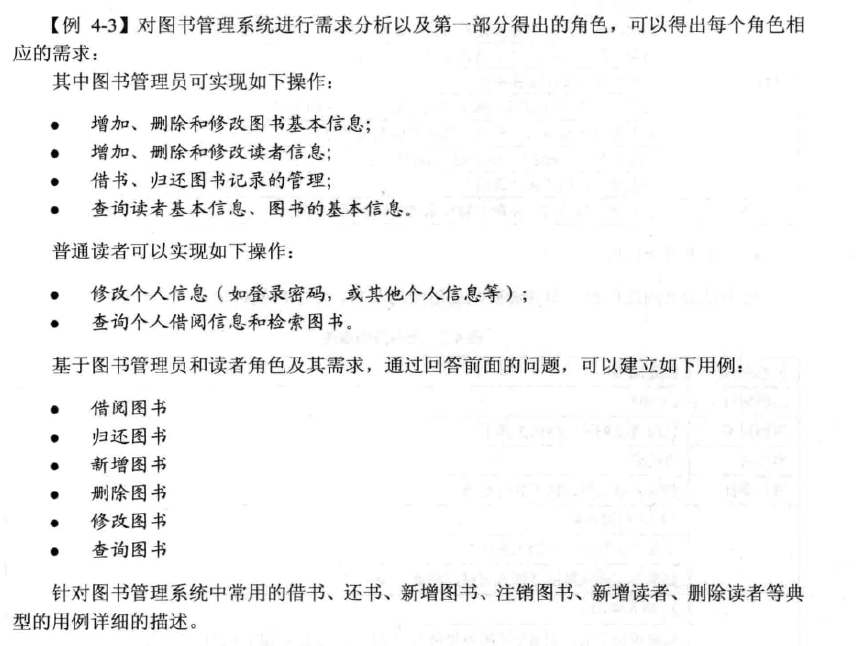

用例描述一般包括，用例编号、用例概述（说明）、前置（前提）条件、基本事件流、其他事件流、异常事件流、后置（事后）条件等。
在这里插入图片描述

用例并不是系统过得全部需求，用例描述只是功能性方面的需求。

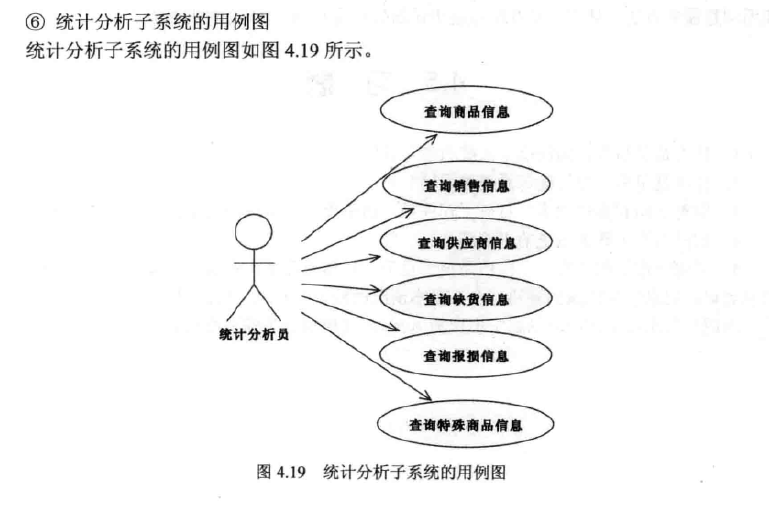

关联用于表示参与者和用例之间的对应关系，它表示产于这使用了系统中的哪些服务。或说系统中所提供的服务（用例）被哪些参与者说使用。

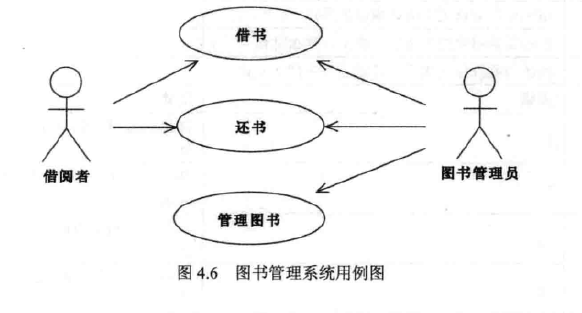

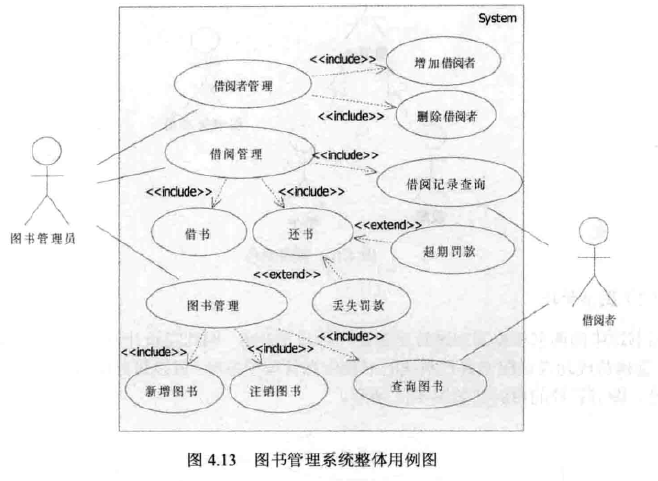

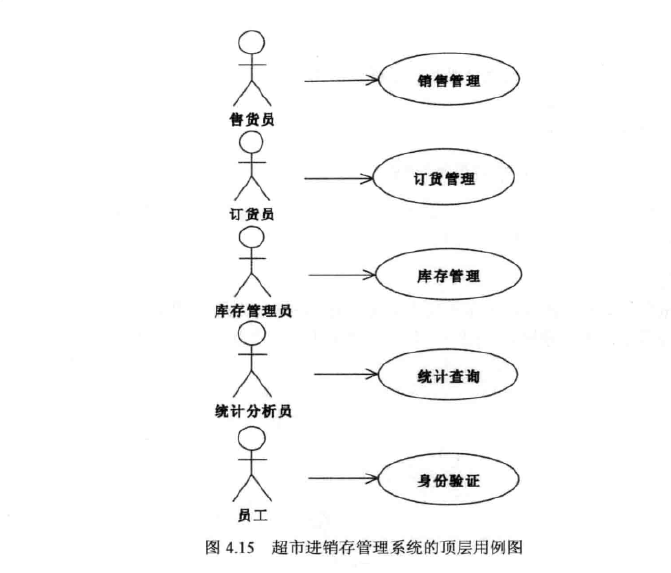

一个简单的系统用例图
在这里插入图片描述

9、用例之间的可视化表示

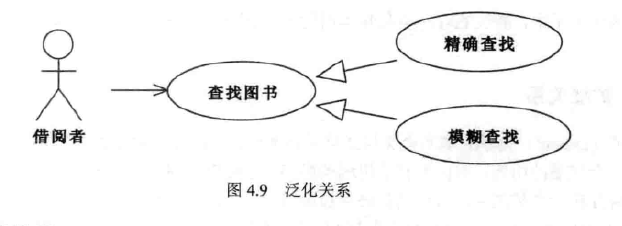

用例与用例之间也存在一定的关系，如泛华关系，包含关系，扩展关系

1、包含关系

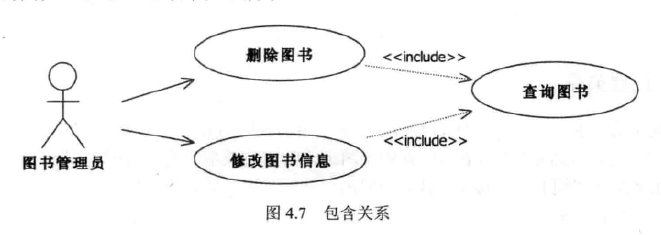

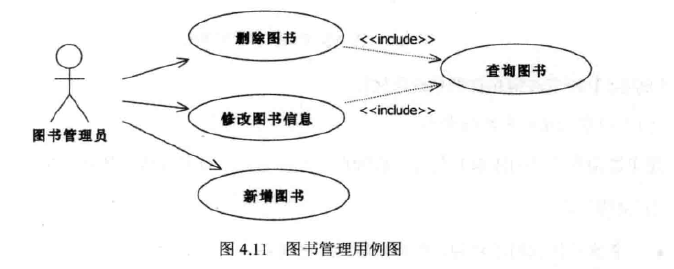

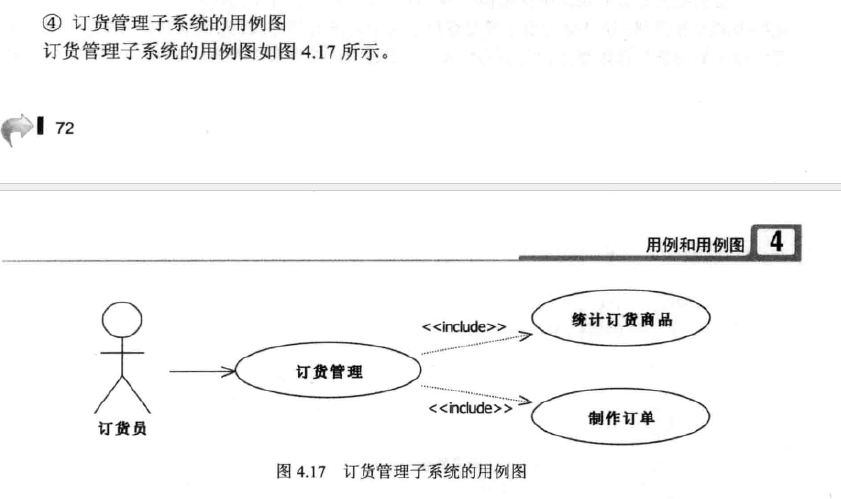

包含关系指的是两个用例之间的关系，其中一个用例（基本用例）的行为包含了另一个用例（包含用例）的行为。即基本用例用到包含用例

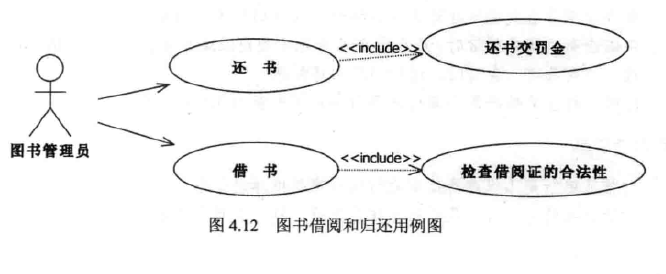

使用带虚线箭头表示，并在线上标记include

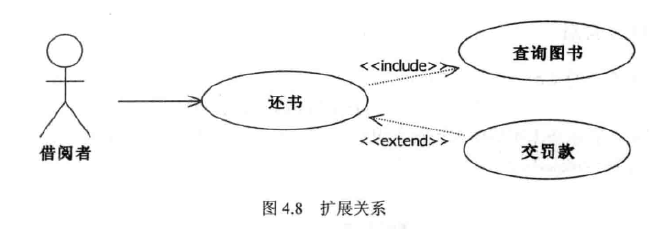

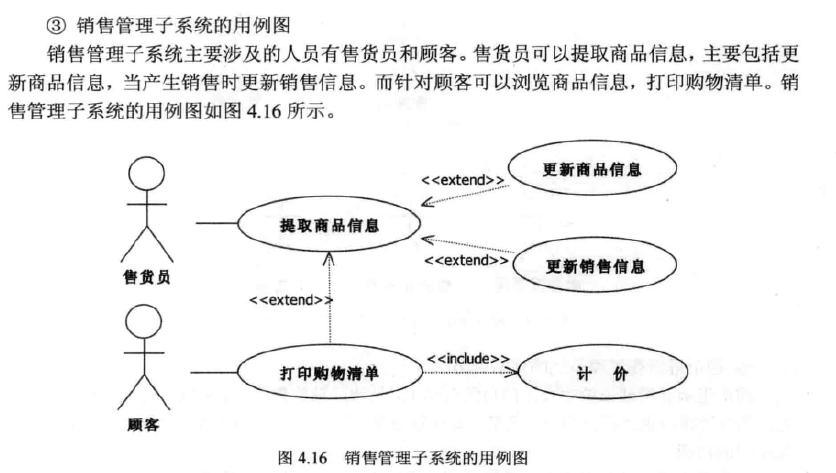

2、扩展关系
扩展关系的基本含义与泛华关系类似，extend关系是对基本用例的扩展。基本用例是一个完整用例。不需要子用例参与即可完成。
extend的基本用例将存在一个扩展点，当扩展点被激活时，子用例才会被执行。
基本用例必须声明若干扩展点（extension piont）而扩展用例只能在这些扩展点上增加新的行为和含义。
也就是扩展用例并不在基本用例中显示
