盒须图，又叫箱线图，是一种用作显示一组数据分散情况资料的统计图。盒须图能够比较直观的显示数据集的分散程度、异常值等信息。
盒须图
盒须图基础

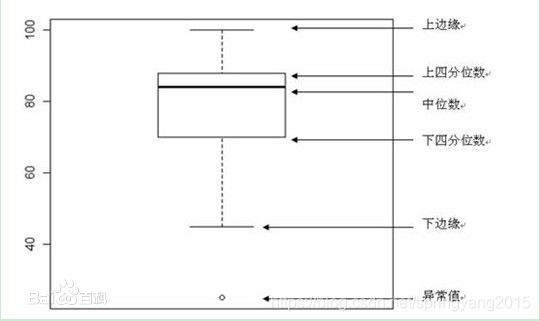

盒须图包括六个统计量：最小值，下四分位数(Q1)，中位数，上四分位数(Q3)，最大值、异常值。下四分位数、中位数、上四分位数组成一个“带有隔间的盒子”。
上四分位数到最大值之间建立一条延伸线，这个延伸线成为“胡须”。
- 中位数：所有数据按由高到低顺序排列，处于正中间位置的值。
- 上四分位数(Q3)、下四分位数(Q1)：所有数据按由高到低顺序排列，处于25%位置的值为上四分位数，处于75%位置的值为下四分位数。下四分位数与上四分位数之差，即Q3-Q1，称为四分位距，简称IQR。
- 上边缘、下边缘：上边缘视为盒须图的最大观测值，下边缘为最小观测值。通常，上边缘=Q3+1.5IQR，下边缘=Q1-1.5IQR。
- 异常值：位于上边缘或下边缘以外的数据，视为异常值
- 须：上四分位数到上边缘之间连线，以及下四分位数到下边缘之间的连线，称为“须”，用于表示数据正常值的分布情况。
盒须图制作
tableau的智能显示中，已经内置了盒须图图形，可以快捷创建盒须图。这里使用tableau自带的超市示例数据集，通过手动方式，分步创建类别销售额的盒须图。

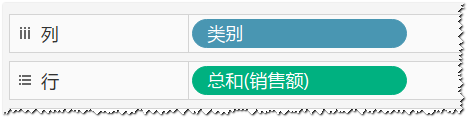

Step01 创建类别销售额视图。将“类别”字段拖放到“列”功能区，“销售额”字段拖放到“行”功能区，即可创建类别销售额视图。

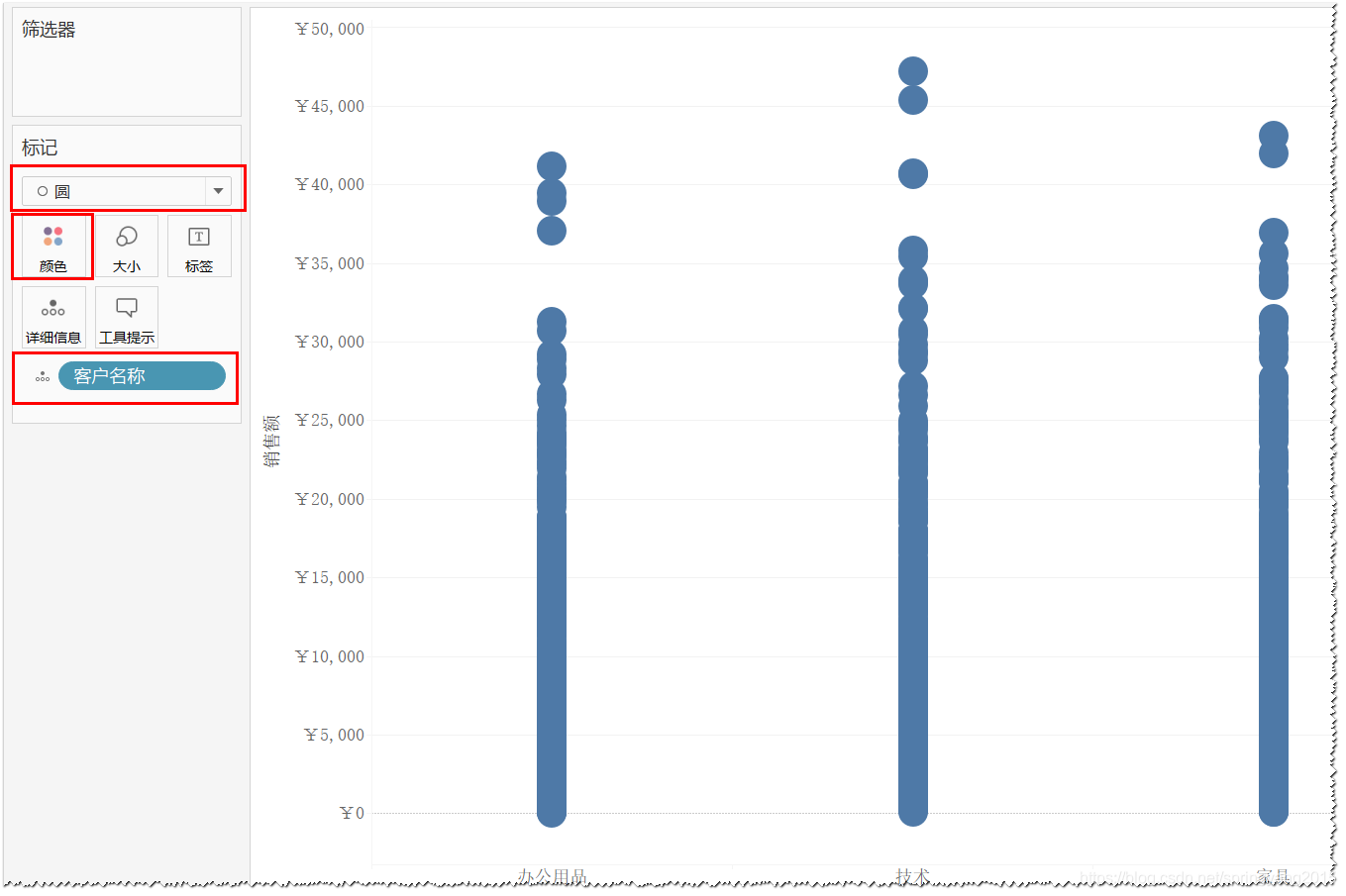

Step02 调整视图详细级别。由于要利用盒须图观察客户销售额的分布情况，因此要将已经创建的视图的详细级别细化到客户。具体操作就是将“客户名称”字段拖放到“标记”卡的“详细信息”，同时将标记类型更改为“圆”。
Step03 添加参考线。通过在纵坐标轴上右键选择“编辑参考线”，可以进入盒须图的配置窗口，tableau已经按照盒须图的常用参数，对须状按照IQR的1.5倍进行了设置，如有特殊需求，可自定义设置。

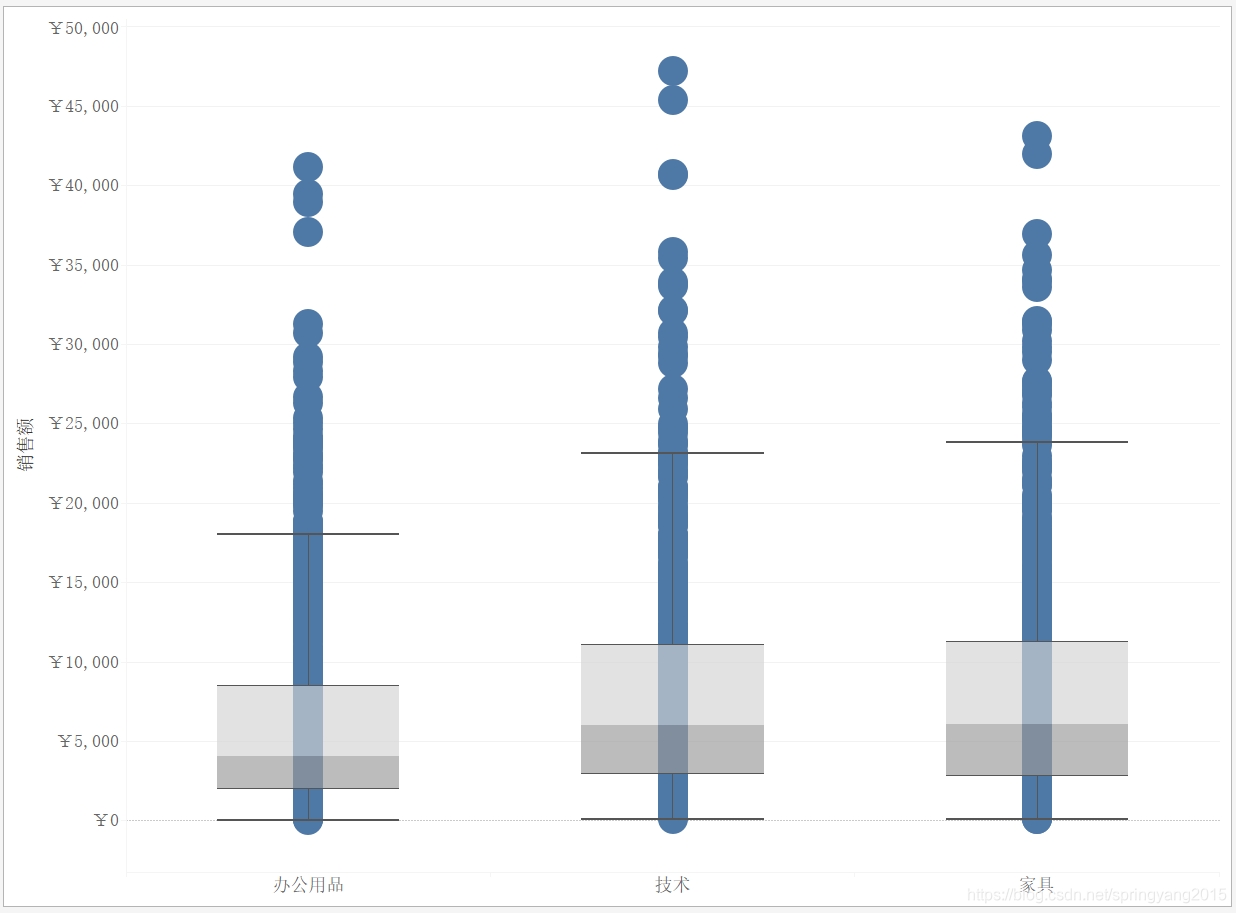

创建完成的盒须图如下图所示：
抖动图
抖动图，是盒须图的一种变形，主要是将盒须图中，位于垂直或水平方向上的数据点分散开来，便于进一步观察和分析。
接着使用上面制作的盒须图，从图上可以看到，三个类别的销售额数据点由于数量较多，大部分都集中在了一起，看不出具体分布情况。因此，可以通过创建抖动图，将每个类别的数据点进行分散。
将盒须图改造为抖动图，主要通过创建计算字段实现，具体分为随机抖动和有序抖动两种方式。
抖动图(随机)
抖动图(随机)，是指图中的数据点是随机分布，其位置不能被使用者设定。

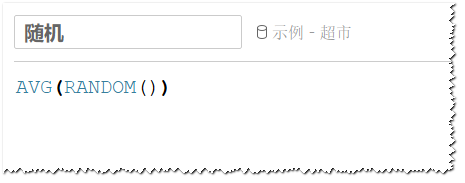

Step01 创建“随机抖动”计算字段。利用RANDOM()随机函数，创建“随机抖动”字段。

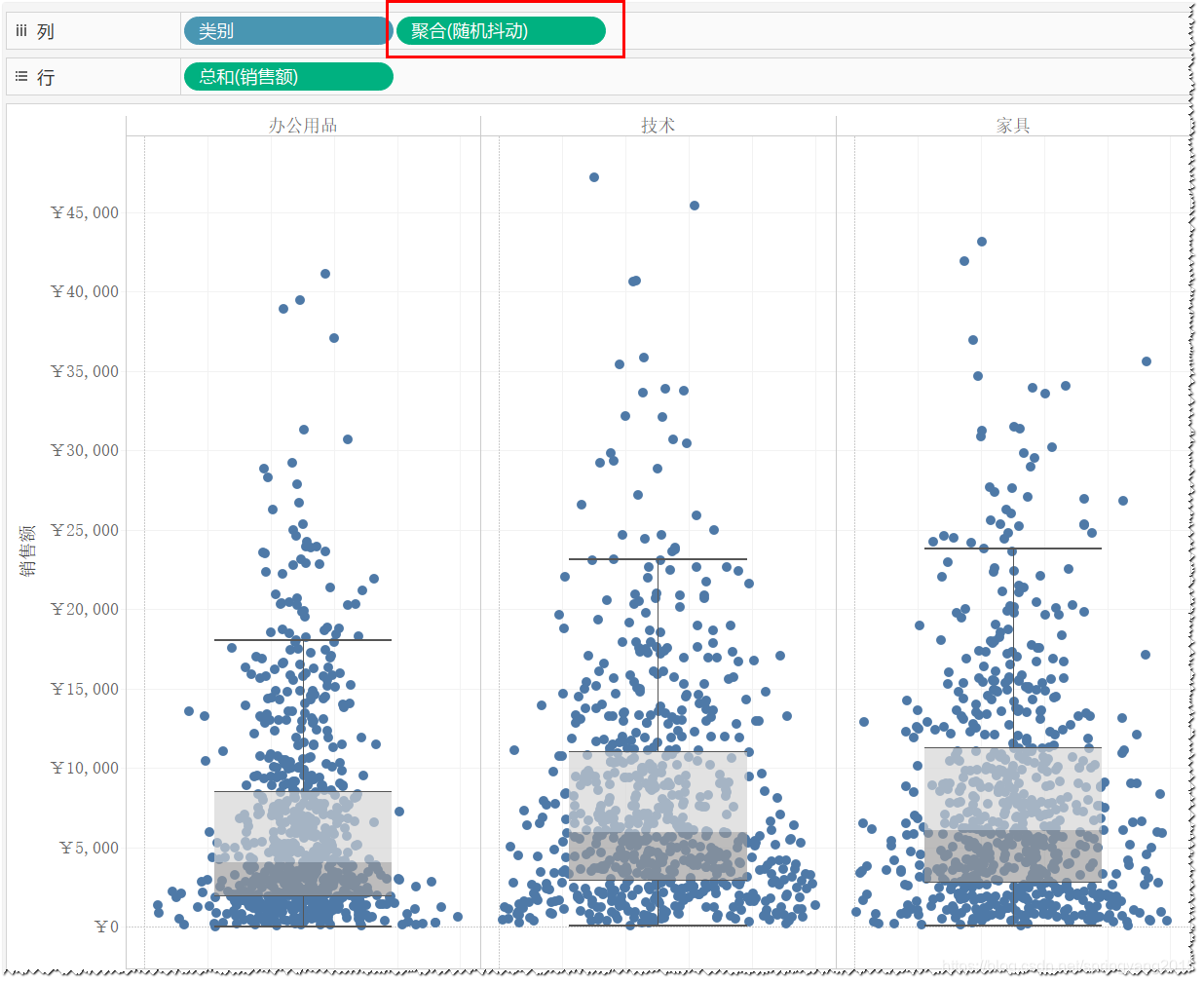

Step02 拖放字段。将“随机抖动”计算字段拖放到“列”功能区，即可完成抖动图（随机）的创建。需要注意的是，横坐标在视图中没有任何分析意义，只是作为将数据点进行分散的依据，可以隐藏横坐标轴标题。
抖动图(有序)
抖动图(有序)，是指图中的数据点可以按照使用者设定好的规则进行排列，而且这个排列不会对盒须图的分析结果产生影响。

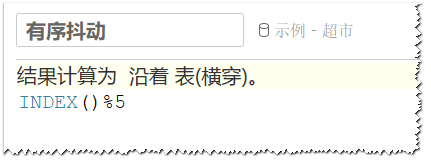

Step01 创建“有序抖动”计算字段。利用INDEX()函数，创建“有序抖动”计算字段。需要注意的是，公式中的数字在这里表示将视图中的数据点划分的列数。如“5”表示划分为5列，“10”表示划分为10列。因此，如有需要可以将该数字替换为参数，进行任意设置。

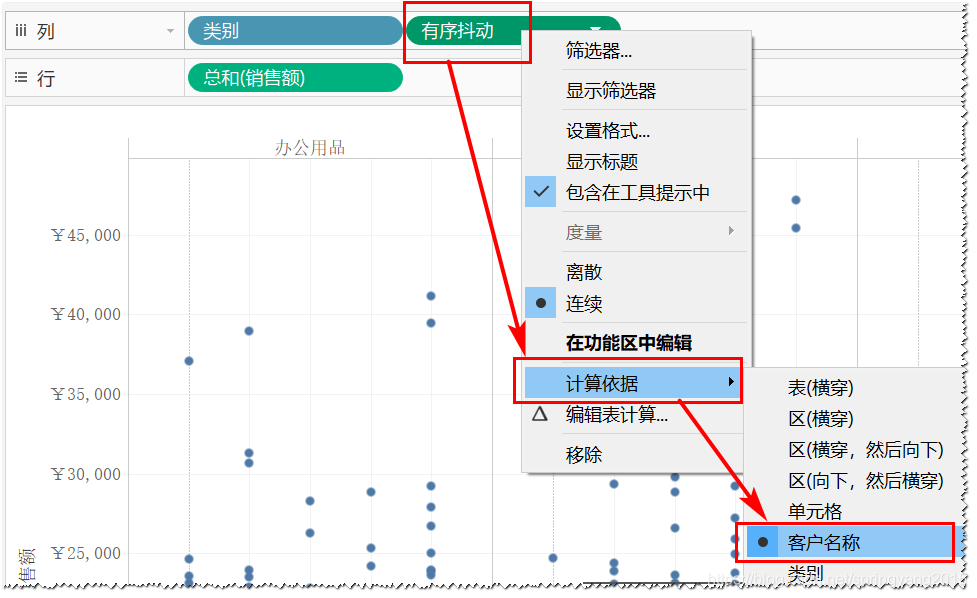

Step02 拖放字段。将“有序抖动”计算字段拖放到“列”功能区，并将计算依据更改为“客户名称”。

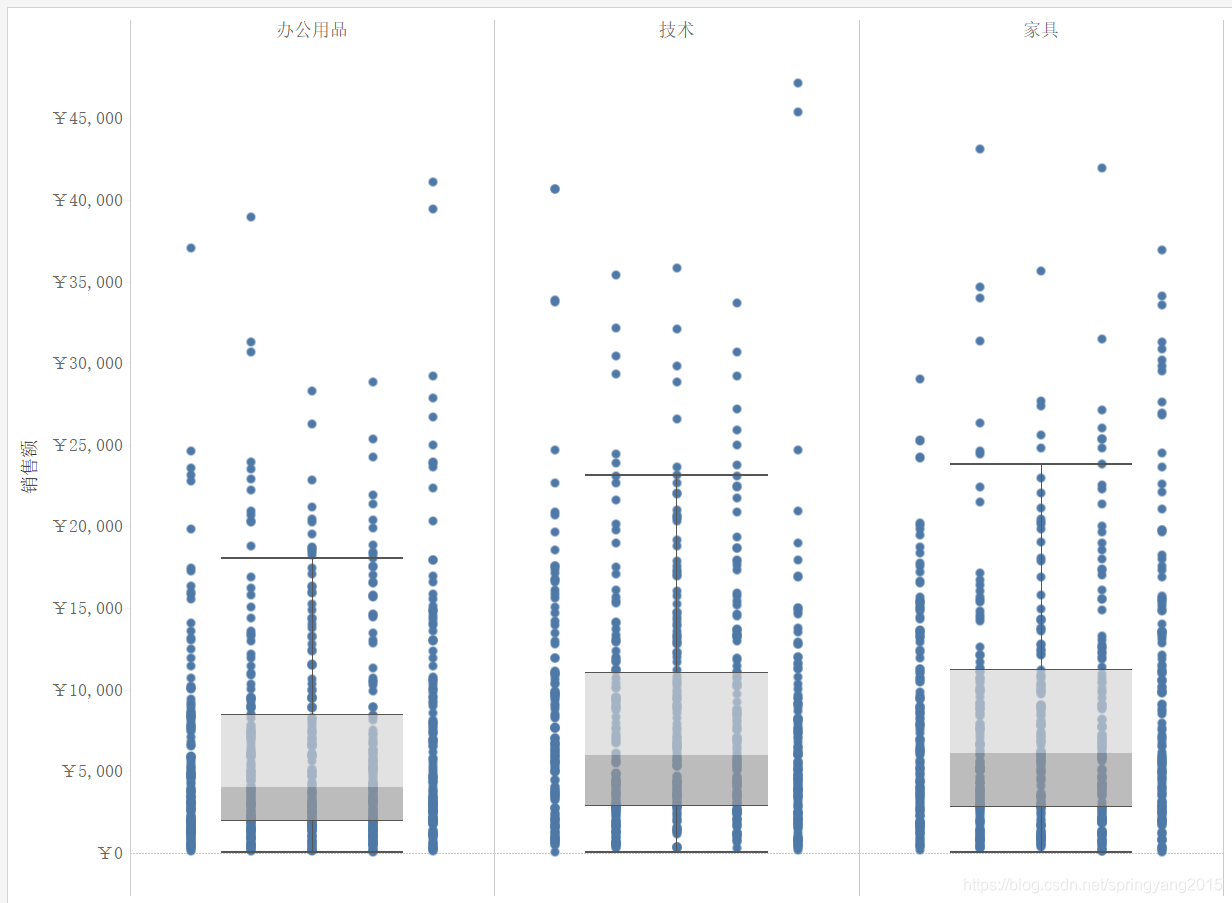

Step03 优化样式。清楚横坐标轴标题、网格线等内容，即可完成抖动图(有序)的创建。
