ICMP
- 简介
ICMP是（Internet Control Message Protocol）Internet控制报文协议。
ICMP协议是一种面向无连接的协议，它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。ICMP是一个网络层协议。
ICMP协议的功能主要有：
- 确认IP包是否成功到达目标地址
- 通知在发送过程中IP包被丢弃的原因
注意：
- ICMP是基于IP协议工作的，但是它并不是传输层的功能，因此仍然把它归结为网络层协议
- ICMP只能搭配IPv4使用，如果是IPv6的情况下, 需要是用ICMPv6
ICMP报文
ICMP报文格式和各个字段的含义
ICMP报文的格式如下：
ICMP协议封装在ip协议中，ICMP有很多报文类型，每一个报文类型又各自不相同，所以无法找到一个统一的报文格式来进行说明，但是他们的前四个字节的报文格式是相同的。
如图所示：
1.校验和：占两个字节，是对整个报文的报文信息的校验。
2.类型：占一个字节：用来表示ICMP的消息类型。
3.代码：占一个字节：用来对类型的进一步说明。

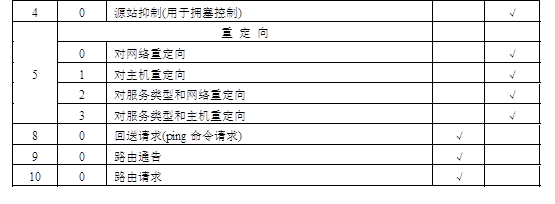

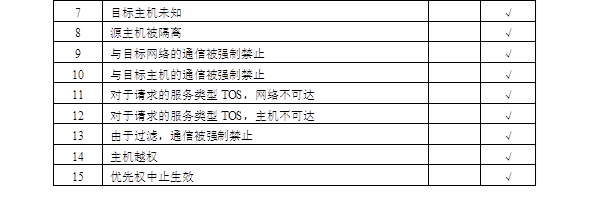

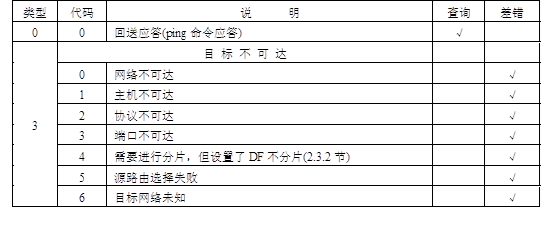

ICMP数据包类型
报告IP数据报在传输中的差错是ICMP报文最基本的功能，ICMP差错报文有如下特点：
(1) ICMP差错报文都是由路由器发送到源主机的，因为IP数据报中含有源主机的IP地址，报告给源主机是最可行的方案，另外，发出IP数据报的源主机最需要知道数据是否到达目标主机。
(2) ICMP差错报文只提供IP数据报在传输过程中的差错报告，并不规定对各类差错应采取什么样的处理措施。具体对差错的处理，由收到ICMP差错报文的源主机将相应的差错与应用程序联系起来才能进行相应的差错处理。
(3) ICMP差错报文不享受任何优先权，也没有特别的可靠性保证措施，与普通的IP数据报一样进行传输，传输过程中可能被丢失、损坏，甚至被抛弃。
(4) ICMP差错报文是伴随着抛弃出错的IP数据报而产生的。
(5) 当路由器发送一份参数错误等的ICMP差错报文时，ICMP报文数据区始终包含产生ICMP差错报文的IP数据报的头部和其数据区的前8个字节(64位)。
ICMP控制报文
1．拥塞控制与源站抑制报文
当一个路由器接收IP数据报的速度比其处理IP数据报的速度快，或一个路由器传入数据报的速率大于传出数据报的速率时，就会产生拥塞(Congestion)现象。
这时路由器可以通过发送源站抑制(Source Quench)报文来抑制源主机发送IP数据报的速率，避免可能产生的差错。
源站抑制报文的类型字段为4，代码字段只能为0。源站抑制技术进行拥塞控制的方法如下：
(1) 当路由器发生拥塞时，便发出ICMP源站抑制报文。拥塞的判别可以用三种方法：一是检查路由器缓存区是否已满；二是给缓存区输出队列设置一个阈值，判断队列中数据报的个数是否超过阈值；三是检测某输入线路的传输率是否过高。
(2) 源主机收到抑制报文后，按一定的速率降低发往目标主机的数据报传输率。
(3) 如果在一定的时间间隔内源主机没有收到抑制报文，便认为拥塞已解除，源主机可以逐渐恢复到原来数据报的流量。
2. 路由控制与重定向报文
假如源主机要向目标主机发送IP数据报，源主机的默认路由是路由器1，则源主机先把IP数据报送到路由器1，再由路由器1进行路由选择。路由器1经过选路后，把IP数据报送到路由器2。
同时路由器1也发现源主机要发送到目标主机的IP数据报以后可以直接发送到路由器2(因为路由器1和路由器2同在一个网络中)，则路由器1向源主机发送一个ICMP重定向报文，告诉它可以直接把IP数据报送到路由器2。这样，就使源主机始终保持着一个动态的、既小且优的路径表。
