由于视频是由一帧帧图像构成的，研究视频编码首先先要研究图像编码。这篇文章就详细说一下 JPEG 是如何压缩一个图像的。
先简单介绍一下 JPEG（Joint Photographic Experts Group，联合图像专家小组）：此团队创立于1986年，其于1992年发布的 JPEG 标准在1994年获得了 ISO 10918-1 的认定，成为了图片压缩标准。
JPEG 压缩为有损压缩，下面介绍一下它的压缩算法。
1 RGB 到 YUV 进行4:2:0色度抽样
首先 JPEG 文件是由 YUV 的色彩空间来表示颜色的，YUV 中 Y 表示明亮度（Luma），U 和 V 表示色度（Chrominance）和浓度（Chroma），UV 分量同时表示色差。
因为人眼对亮度的差异敏感度高于对色彩的变化。考虑到这种感知能力，允许降低色度以及浓度的带宽。YUV 的色彩空间更容易压缩 U、V 分量。
1.1 RGB 到 YUV 的转换 - 无损
RGB 转化 YUV 的公式（经过 PAL制式 CRT伽玛校正）如下：
Y = 0.299R’ + 0.587G’ + 0.114B'
U = -0.147R’ - 0.289G’ + 0.436B'
V = 0.615R’ - 0.515G’ - 0.100B'

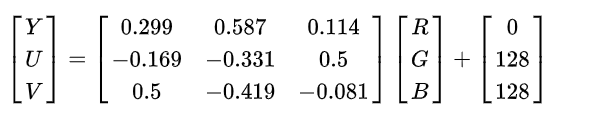

未经伽玛校正（计算机色彩空间）的矩阵表示：
1.2 色度抽样-有损
在 YUV 采样的时候可以对 U、V 分量进行色度采样，在 JPEG 压缩算法采用的是 YUV 4:2:0 的色度抽样方法。
4:2:0 并非无 V 分量，它对于每行扫描的像素来说，只有一中色度分量以 2:1 的抽样率储存，相邻行储存不同的色度分量。可以理解为奇数行采样 U，YUV 4:2:0；偶数行采样 V，YUV 4:0:2。
YUV 4:2:0 的码流为：
Yo0 Uo0 Yo1 Yo2 Uo2 Yo3
Ye0 Ve0 Ye1 Ye2 Ve2 Ye3映射成的四个像素为：
[Yo0 Uo0 Ve0] [Yo1 Uo0 Ve0] [Yo2 Uo2 Ve2] [Yo3 Uo2 Ve2]
[Ye0 Uo0 Ve0] [Ye1 Uo0 Ve0] [Ye2 Uo2 Ve2] [Ye3 Uo2 Ve2]YUV 4:2:0 的色度抽样率为 4:1，至此经历第一次压缩。
2 离散余弦变化（DCT）- 无损
做好色彩空间转换和 YUV 4:2:0 色彩抽样后，将输入的图片分割成 8*8 像素的单元格。对每个单元格进行离散余弦变化。

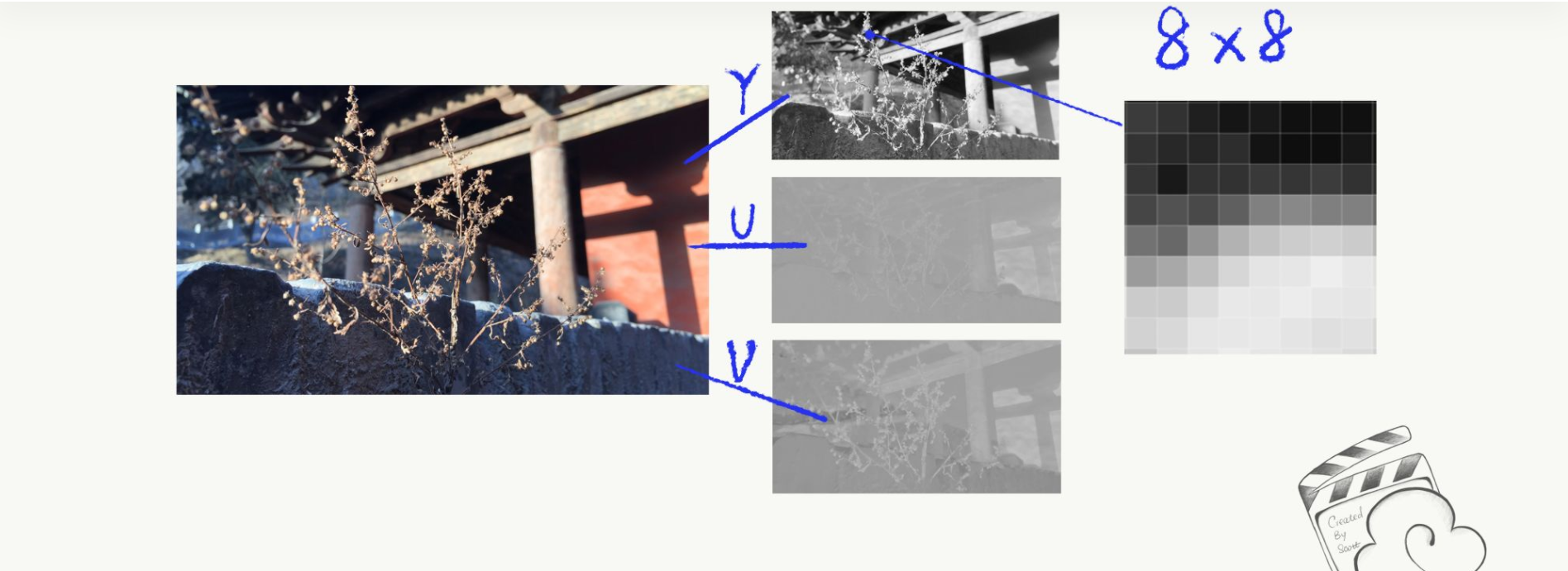

以下面的图片作为例子，下图为 8*8 的只有 Y 分量的图形，其中亮度值为矩阵中的值：
数据来自 Wikipedia [1]
由于 DCT 变化需要定义域对称，在做 DCT 变化之前要先将矩阵中的数值左移 128，使得值域落在 -128~127：
到此，DCT 变化的准备工作已经完成。在进行 DCT 变化之前，先说一下 DCT 的原理。
信号学中，如果一个信号长度为8字节，则可以用8个不同频率的余弦波去表示它，形成频域编码。在图像中也是如此。
在 JPEG 算法中，图像被分为了 8*8 的像素组，每个像素组用自己的离散余弦变化进行频域编码。
顺带说一句，为什么选用 8*8 的像素组。采用比 8*8 更大的像素组，会大幅增加 DCT 的运算量，且编码质量也不会明显提升；采用比 8*8 更小的像素组会导致分组增多降低精度。所以8*8 的像素组是效率最优的结果。
这些像素组可以被 8*8 个余弦波精确表示，如下图所示有64个基本余弦波：
余弦波
这64个余弦波，可以组合成任意 8*8 的图形。我们只要用系数（系数表示每个单独的余弦波对整体图像所做的贡献）对这64个余弦波进行加权，就可以表示出任何的图形。
这个过程就是离线余弦变化，JPEG 中使用的是 DCT II 的公式。
根据 DTC II 的公式：

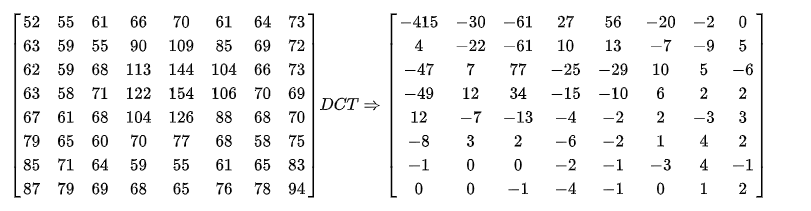

可以得出该图像在频域上的系数（经过取整，取值范围 -1024～1023）：
经过 DCT 转换后的频率系数矩阵分别对应64个余弦波在 8*8 图形中的权重。可以看出，左上部分低频区的系数比较大，右下高频区的系数较小。鉴于人眼对高频区的识别不敏感，所以在下面量化部分可以舍弃一些高频区的数据。这里的 DCT 变化还没开始压缩。
- 注1：左上角第一个数为直流系数，代表特定像素组的一般强度，其余为交流系数。
- 注2：此处的系数矩阵与亮度矩阵无对应关系。
3 量化 - 有损
在 DCT 变化后，舍弃高频区数据的过程称为量化。有两份量化表可供选择，分别为亮度量化表和色度量化表：

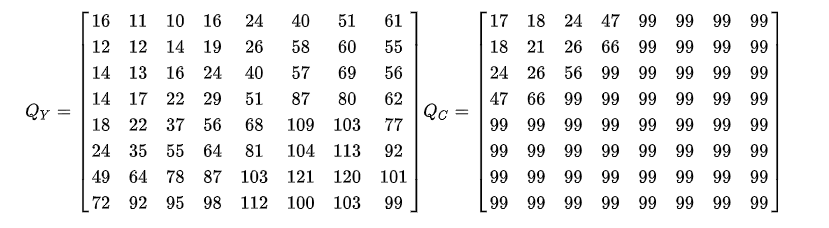

上表分别为亮度量化表和色彩量化表，表示 50% 的图像质量。这两张表中的数据基于人眼对不同频率的敏感程度制定。
量化表是控制 JPEG 压缩比的关键，可以根据输出图片的质量来自定义量化表，通常自定义量化表与标准量化表呈比例关系，表中数字越大则质量越低，压缩率越高。PhotoShop 有12张量化表。

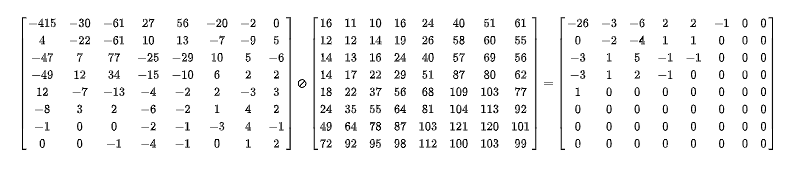

量化过程为，使用量化矩阵与前面得到的 DCT 矩阵逐项相除并取整。之前为亮度矩阵，顾使用亮度量化表：
量化是有损的，在解码时，反量化会乘回量化表的相应值。由于存在取整，低频段会有所损失，高频段的0字段则会被舍弃，最终导致图像质量降低。
4 熵编码（zigzag scan & 霍夫曼编码）- 无损
得到量化后的矩阵就要开始编码过程了，首先要把二维矩阵变为一维数组，这里采用了 zigzag 排列，将相似频率组在一起：
zigzag [2]
得出的序列为：
霍夫曼编码中，在 JPEG 有个 EOB（End Of Block） 字段，表示从字段开始后面全为0，然后再根据霍夫曼编码再进行压缩。
至此，这个亮度 8*8 的像素组压缩编码完毕。
将图像每个 8*8 像素组进行编码就可以压缩整个图像了。
关于 JPEG 编码的内容就写到这里，如有错误或遗漏，欢迎在评论区指正。
以后也会在这个新分类下写一些其他视频编码，如果大家有其他内容想了解，也可以写在评论里。
