1. ELMAN神经网络的简介和算法描述

1.1 Elman网络介绍

神经网络是一个庞大的体系和概念，根据处理信息的不同方式来区分不同的network。比如根据处理信息结果的传递方向，分前馈型与反馈型。前馈型网络会根据输出数值来调整网络的参数，反馈型网络的输入会存在输入或者输出数值的反馈，可以对运算处理过程不断地进行优化。网络的反馈形式决定了网络的动态运算特点，递归神经网络ELMAN和前面所介绍的三层BP神经网络相比，增加了一个承接层，可以理解成延时算子，作用是让网络存在记忆功能，更好地适应数据输入的动态变化。

1.2 Elman结构组成

ELMAN的构造分为四层神经元：输入层、隐含层、承接层以及输出层（在使用智能算法优化ELMAN的参数时，理解ELMAN的结构将有所帮助）。

a). 输入层、输出层的神经元节点个数：
输入层的神经元数量与输入数据特征的维数是相等的，输出层的神经元节点数量也等同于输出数据标签的维度，这与BP神经网络一样。

b). 隐含层的神经元节点个数：
不管在BP还是ELMAN,或者其他的神经网络，隐含层的神经元个数都不是固定的。如果选择的隐含层神经元个数较少时，就会导致网络的学习程度减小甚至无法学习。节点个数较多时，则会导致网络训练的过程变慢，也很难得出预计的情况。只有当隐含层神经元数量只有控制在一个合理的范围内，才能使得网络模型好的进行学习运算。
通常的做法是根据以下公式来推出隐含层节点数目的范围，在范围之内根据训练误差最小（分类问题则取准确率最高或者误差率最低）的原则来确定最佳的隐含层节点数目。

$$h=\sqrt{m+n}+a$$

式中，h为隐含层节点个数，m为输入层节点个数，n为输出层节点个数，a一般取为1-10之间的常数。BP神经网络确定隐含层节点也通常采用该式。

c). 承接层的神经元节点个数：
承接层也叫做上下文层和状态层，主要功能是用来记忆隐含层上一个时间点的输出数值。所以承接层的神经元个数与隐含层相同，确定方法为：先根据训练误差最小确定最佳的隐含层神经元节点，再得到承接层的神经元节点个数。

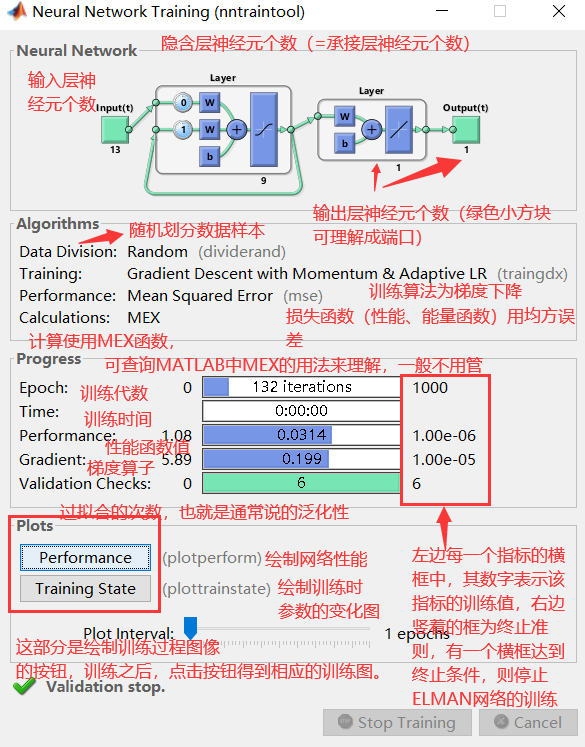

1.3 ELMAN训练界面的参数解读

2. 建立ELMAN神经网络的步骤

1.读取数据
2. 划分训练集、测试集
3. 数据归一化
4. 获取输入层节点、输出层节点个数
5. 确定网络层与层之间的传递函数和训练算法
6. 构建最佳隐含层节点（承接层节点）的ELMAN神经网络
7. 训练网络
8. 网络测试
9. 对ELMAN的预测值与实际值进行误差分析
10. 打印预测结果和误差表格

3. 编写MATLAB代码

3.1 读取数据
采用深度学习常用的建筑物能源数据集进行预测实验，数据是EXCEL格式，形式为：

样本序号	输入指标1	输入指标2	…	输出指标
1	-	–	–	–
2	-	–	–	–
…	-	–	–	–
n	-	–	–	–

EXCEL的读取命令为（对应EXCEL的工作簿名，工作表Sheet名，单元格范围）：

%% 读取数据
data=xlsread('数据.xlsx','Sheet1','A1:N252'); %%使用xlsread函数读取EXCEL中对应范围的数据即可  %输入输出数据
input=data(:,1:end-1);    %data的第一列-倒数第二列为特征指标
output=data(:,end);  %data的最后面一列为输出的指标值

3.2 划分训练集测试集
分层抽取即可，通过程序获取样本总数N，设置测试样本数目testNum，训练样本数为N-testNum。

N=length(output);   %全部样本数目
testNum=30;   %设定测试样本数目
trainNum=N-testNum;    %计算训练样本数目

3.3 数据归一化
采用MATLAB自带的mapminmax函数，可以很方便的设置归一化的范围为[-1,1]，[0,1]等（注意如果MATLAB安装了LSSVM的工具包，会与mapminmax函数发生冲突，在添加的路径中去掉LSSVM路径即可）

%% 数据归一化
%归一化到0,1之间，归一化可以消除特征指标的量纲和数量级的影响
[inputn,inputps]=mapminmax(input_train,0,1);
[outputn,outputps]=mapminmax(output_train);
inputn_test=mapminmax('apply',input_test,inputps);

3.4 获取输入层输出层节点的个数
使用size函数，用法为[M,N]=size(A)，M对应A的行数，N对应A的列数，size(A,1)返回的M值，size(A,2)返回的N值。指标是列的方向，所以采用N=size(A,2)的写法。

inputnum=size(input,2);
outputnum=size(output,2);

3.5 确定网络的传递函数与训练算法

string={'tansig','purelin'};    %传递函数
func_str='traingdx';    %训练算法

3.6 使用循环遍历范围内的隐含层节点与训练误差情况
因为要找最小的误差，所以初始化训练误差时，将MSE设置较大的数字，用于在循环中确定最佳的隐含层节点。

%确定隐含层节点个数
%采用经验公式hiddennum=sqrt(m+n)+a，m为输入层节点个数
%n为输出层节点个数，a一般取为1-10之间的整数
MSE=1e+5; %初始化训练误差

3.7 训练网络

%% 构建最佳隐含层节点（承接层节点）的ELMAN神经网络
net=newelm(inputn,outputn,hiddennum_best,string,func_str);% 网络参数
net.trainParam.epochs=1000;         % 训练次数
net.trainParam.lr=0.01;                   % 学习速率
net.trainParam.goal=0.0001;        % 训练目标最小误差%% 训练网络
net=train(net,inputn,outputn);

3.8 网络测试与误差分析

%% 网络测试
an=sim(net,inputn_test); %用训练好的模型进行仿真
test_simu=mapminmax('reverse',an,outputps); % 预测结果反归一化%% 对ELMAN的预测值与实际值进行误差分析
error=test_simu-output_test;      %预测值和真实值的误差%% 计算误差指标
SSE=sum(error.^2);  %误差平方和
MAE=sum(abs(error))/len;   %平均绝对误差
MSE=error*error'/len;  %均方误差
RMSE=MSE^(1/2);   %均方误差根
MAPE=mean(abs(error./output_test));  %平均百分比误差

4. ELMAN程序运行结果

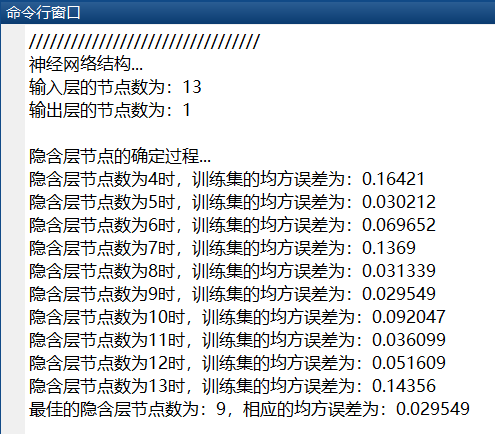

4.1 各层的神经元个数的确定过程

4.2 预测值和真实值的误差计算（SSE、MAE、MSE、RMSE、MAPE）

4.3 Elman网络预测的分析图像

1. 预测值和真实值的对比图像

2. 预测值与实际值的误差图像

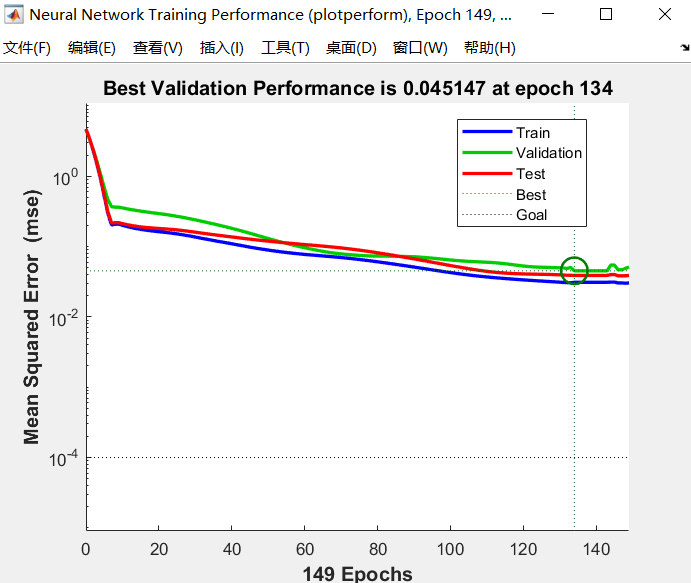

3. 训练集、验证集、测试集和总体的均方误差随训练次数的变化图像
   注：小圆圈位置代表终止的训练次数（即代数）处的均方误差

4. Elman各阶段的训练图像
   对三个图的解释：（1）梯度随训练的进行而发生减小，（2）在后期（149代）发生过拟合现象，连续6次过拟合，终止网络训练，（3）学习速率lr随训练的进行发生变化，减小。从前面3的train、test、validation来看，三个部分的训练性能变化一致，在134代训练达到最佳的训练效果（performance最小为0.04517），说明训练是合格的。过拟合现象在训练中无法避免，MATLAB进行Elman训练时，默认发生连续6次过拟合则停止训练，可设置过拟合连续的最大次数停止准则。


5. 小结

1. Elman神经网络的结构相比BP神经网络多了一个承接层，能对动态变化的信息进行处理。
2. 从Elman的四层结构来看，Elman有很好的自适应和学习能力，以及高并行度。
3. 本篇将Elman神经网络的搭建思路和关键代码表述清楚，供大家参考和学习。如有问题，欢迎留言交流。
4. 若有不恰当的地方，恳请码友指正。
