简述
构成：
三极管具有三个电极，由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。其他的两个电极成为集电极（用字母c表示）和发射极（用字母e表示）。
作用：
①电流放大作用：
放大电路中,三极管将输入小电流放大来驱动灯,继电器以及其他大电流器件。,通过电阻可将放大的变化电流转换成变化的电压输出,因此,三极管也可用作放大电压。
三极管的电流放大能力用放大倍数β表示,电流放大能力与该值成正比。
②开关使用：
三极管工作在饱和与截止区域时可当作开关

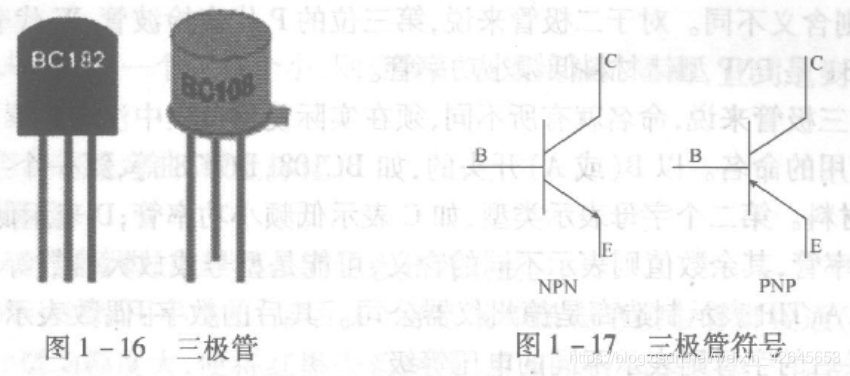

三极管是具有的元件,如图1-16所示。在在许多放大电路中此外,当还。
三极管的结构和类型
按照工艺：硅锗晶体管
按照功能：NPN/PNP晶体管（三极管），P/N沟道MOS管，结型和绝缘型MOS管，耗尽型和增强型MOS管。
按照频率：低频管，高频管，超高频管。
按照功率：小功率管，中功率管，大功率管。
三极管有NPN 和 PNP两种类型,其N和P的排列顺序表示三极管结构中半导体材料的层叠顺序,如图1-17所示。图中E为发射极、B为基极、C为集电极目前,使用较多的三极管是 NPN 型三极管。

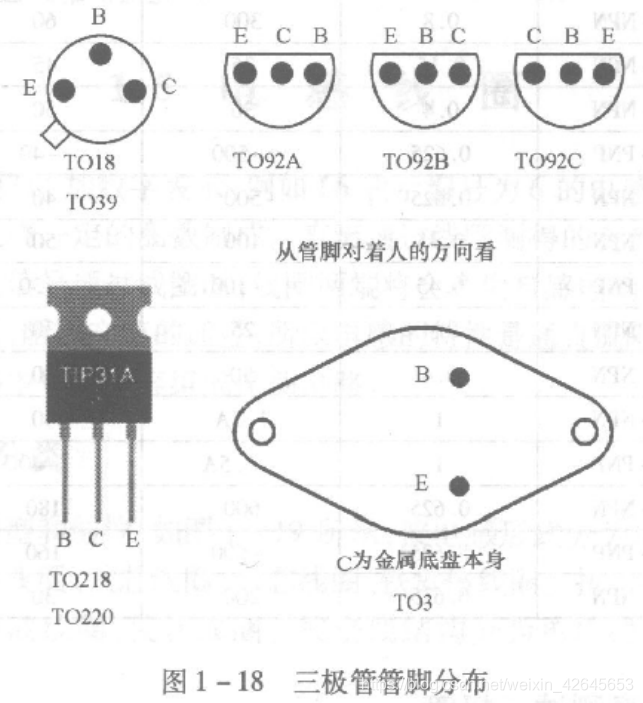

实际使用中,三极管的结构,特别是三个管脚的判别非常重要。在 PCB板上通常都标出了E、B、C符号,如果安装不正确,则会造成电路不工作甚至可能损坏元件。如图1-18所示,图中给出了不同外形三极管的管脚分布,使用时要加以区分,不明确时则要测试。
.
| 常用类型 | 特点 | 应用 |
| 双极型三极管 | 电流控制电流放大。 | 几乎所有电子产品，开关，小信号放大 |
| MOS晶体管 | 电压控制电流放大，输入电阻大，导通电阻小，容易击穿 | 几乎所有电子产品，开关，放大。低静态功耗，高效率 |
晶体管的命名方法
多数国产晶体管的命名由四部分组成,其中每一位都有特定含义，如3AX31：
第一位3代表三极管,2代表二极管。
第二位代表材料和极性,A代表PNP型锗材料;B代表NPN 型锗材料:C为PNP型硅材料;D为-NPN 型硅材料。
第三位表示用途,其中X代表低频小功率管;D代表低频大功率管;C代表高频小功率管;A代表高频大功率管。
最后面的数字是产品的序号,序号不同,各种指标略有差异。
注意，二极管同三极管第二位意义基本相同,而第三位则含义不同。对于二极管来说,第三位的P代表检波管;W代表稳压管;Z代表整流管。3AX31是PNP 型锗材料低频小功率管。
对于进口的三极管来说,命名就有所不同,须在实际使用过程中注意积累资料。这里给出英国和欧洲使用的命名。以B(或A)开头的,如 BC108,BC478等,第一个字母A表示硅材料;B表示锗材料。第二个字母表示类型,如C表示低频小功率管;D表示低频大功率管;F表示高频小功率管,其余数值则表示不同的含义,可能是型号或放大倍数等。以TIP 开头的命名,如TIP31A,TIP表示制造商是德州仪器公司。其后的数字:偶数表示NPN管;奇数表示PNP管。最后的字母则表示不同的电压等级。
常用的进口管有韩国的90xx ,80xx系列,欧洲的2Sx系列,在该系列中,第三位含义同国产管的第三位基本相同。表1-16给出常用中小功率三极管参数。
三极管的测试
1.判别基极和三极管的类型
(1)将万用表(机械表)拨到欧姆挡的R×100k(或R×1k)挡。
(2)先用红表笔接一个管脚,假设为1,黑表笔接另两个管脚2和3,可测出两个电阻值,若全为大或全为小,则将红黑表笔对换后再测试。若阻值原来全为大变成全为小,或原来全为小变成全为大,这样可判断对应第一次测试中全为小的那一次,红表笔接的为基极,且三极管是PNP 型的;而第二次测试中全为小的那一次,对应黑表笔的管脚为基极,且三极管是 NPN型的。
(3)若测试的阻值一个大一个小,则变换红表笔接触的管脚,直到达到(2)中所述的对称情形为止。
(4)将测定的基极弯曲,做上标记。
2.判别集电极
(1)将余下的两管脚,用红黑表笔任意分别连接。
(2）对 NPN型管,用小电阻(或舌尖)将基极和黑表笔接触管脚接通(注意:两极不能接触)。若指针摆动幅度大,便将红黑表笔对换,重复基极和黑表笔的连接过程,此时指针摆动应小,则说明摆动幅度大的那次,与黑表笔相连的管脚是集电极,另一个管脚就是发射极(若第一次摆动小,第二次摆动大,则摆动大的那次,黑表笔连接的是集电极)。这是由于三极管发射极和集电极正确连接时β大(表针摆动幅度大),反接时β就小得多。
(3)对于PNP管,则只需重复(2)的过程,将红表笔与基极接通,摆动大的那一次与红表笔接触的管脚便是集电极。
3.电流放大系数β的估算
选用欧姆挡的R×100k(或R×1k)挡。对于 NPN型管,红表笔接发射极,黑表笔接集电极。测量时,只要比较用手捏住基极和集电极(两极不能接触)和把手放开两种情况下，指针摆动的大小,摆动越大,β值越高。
