一、三极管

1.结构

电流控制型元器件，只要基极B有输入（或输出）电流就可以对这个晶体管进行控制了

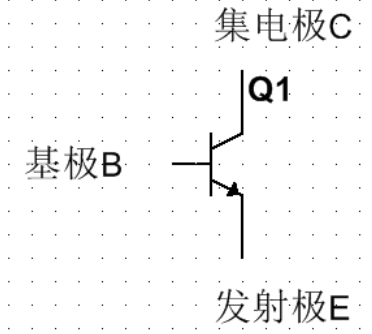

三极管有三个端口，分别是基极（Base）、集电极（Collector）和发射极（Emitter）。

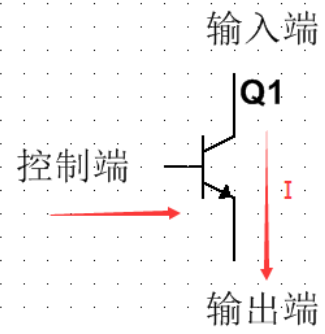

下图是NPN型晶体管

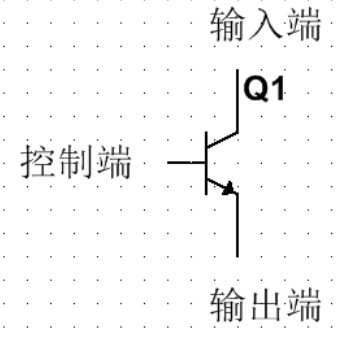

换个说法就是基极是控制端，相当于一个水管的阀门，当控制端有电流输入的时候就会有电流从输入端进入并从输出端流出。

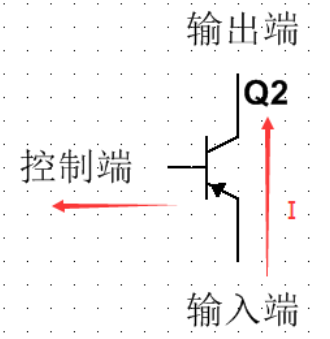

而PNP管正好相反，当有电流从控制端流出时，就会有电流从输入端流到输出端

——————————————————————————————————————

2.应用

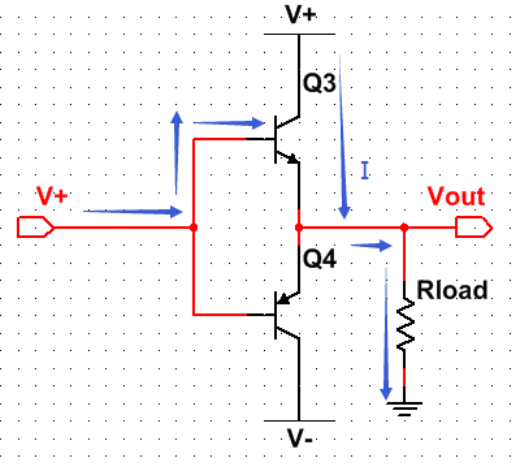

STM32芯片 IO口推挽输出：

当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通

过，提供电流给负载。经过上面的N型三极管提供电流给负载（Rload），这就叫「推」

当Vin电压为V-时，下面的三极管有电流流出，Q4导通，有电流从上往下流过

经过下面的P型三极管提供电流给负载（Rload），这就叫「挽」

以上，这就是推挽（push-pull）电路。
————————————————————————————————————

开集

就是集电极C一端什么都不接，直接作为输出端口。

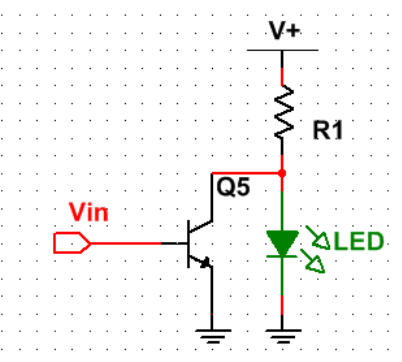

如果要用这种电路带一个负载，比如一个LED，必须接一个上拉电阻，就像这样

当Vin没有电流，Q5断开时，LED亮。

当Vin流入电流，Q5导通时，LED灭。

二、mos管

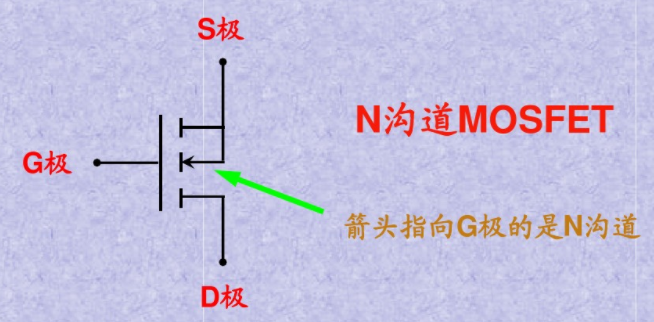

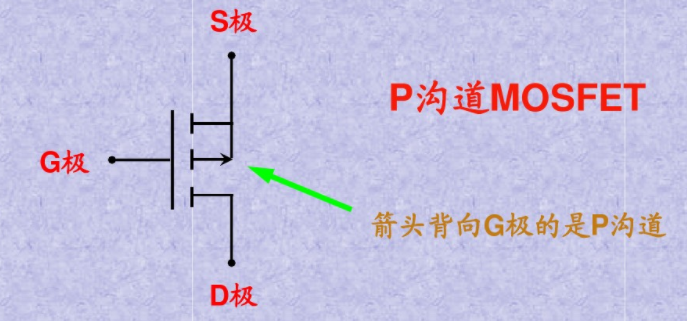

1.结构及原理

mos管是电压控制电流

Ugs相当于阀门控制漏极电流

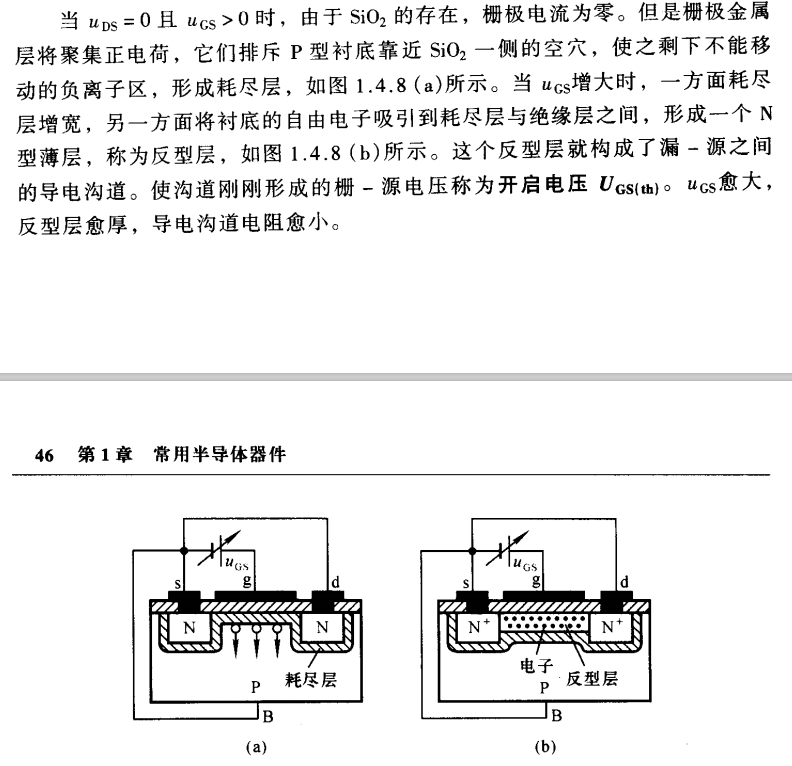

原理

2.mos管通断

不论NMOS还是PMOS导通时电流都逆着寄生二极管方向

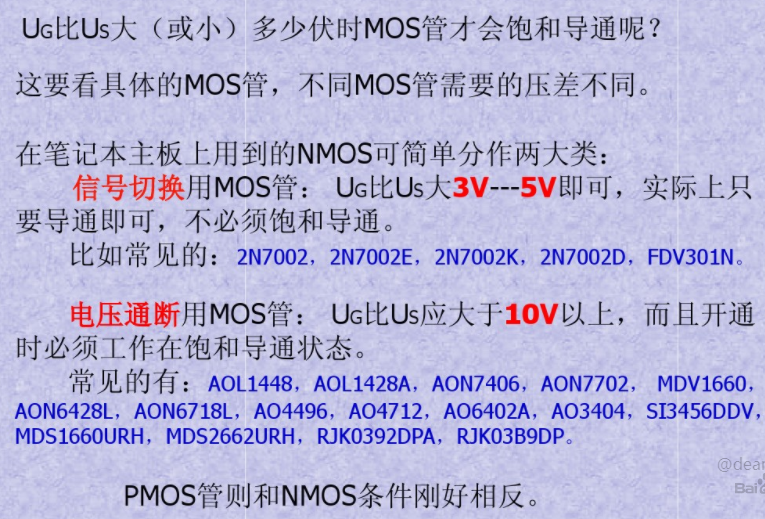

Ug比Us要大个3-5V导通，Ug=Us=0时截止

3.mos管最常用作用

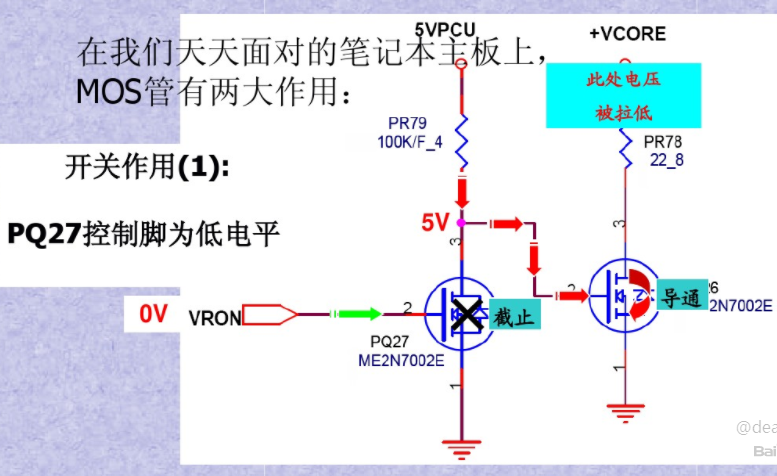

导通后可以理解为短路，如下图右边的mos管1和3相当于短路，上面的电压被下拉

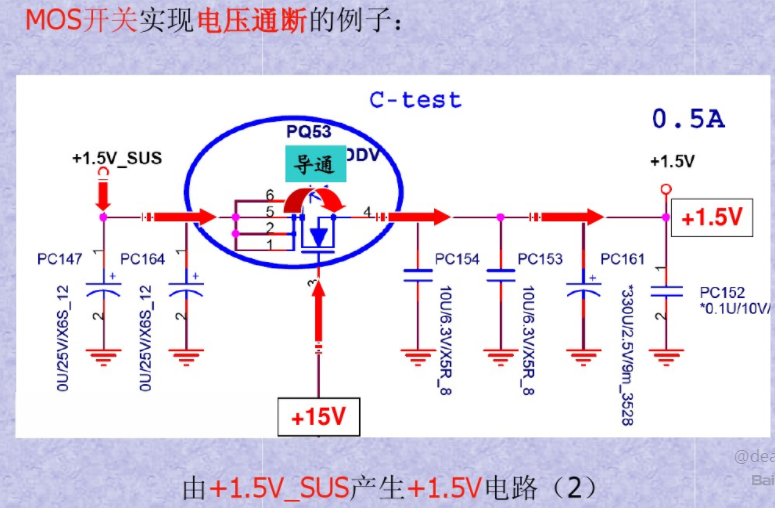

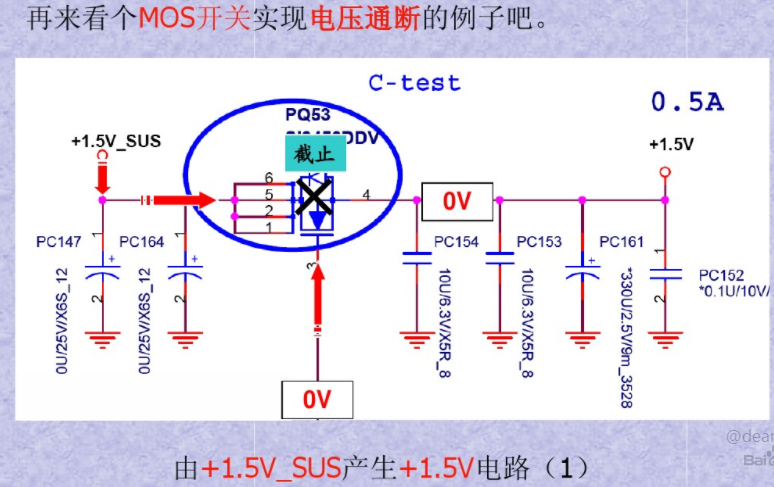

还可以控制电压通断

4.应用

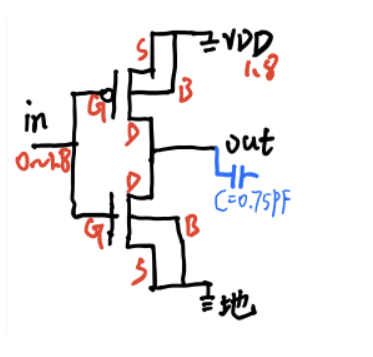

CMOS反相器

反相器是一个nmos与一个pmos相连，其中栅极相连，为输入端；漏极相连，为输出端而pmos的源接高电平，nmos的源接低电平
当输入为高电平的时候，对pmos而言，Vgs=0；对nmos而言，Vgs=VDD高电平，所以相当于pmos截止，nmos导通，相当于放电，对外显示低电平0；当输入为低电平的时候，对pmos而言，Vgs=-VDD高电平反向；对nmos而言，Vgs=0低电平，所以相当于nmos截止，pmos导通，相当于充电，对外显示高电平1。

5.MOS管的栅极和源极之间的电阻

场效应管的G-S极间的电阻值是很大的，这样只要有少量的静电就能使他的G-S极间的等效电容两端产生很高的电压，如果不及时把这些少量的静电泻放掉，两端的高压就有可能使场效应管产生误动作，甚至有可能击穿其G-S极；这时栅极与源极之间加的电阻就能把上述的静电泻放掉，从而起到了保护场效应管的作用。
一：作为泄放电阻泄放掉G-S的少量静电，防止mos管产生误动作，甚至击穿mos管（因为只要有少量的静电便会使mos管的G-S极间的等效电容产生很高的电压），起到了保护mos管的作用
二：为mos管提供偏置电压
