1 Bladex Workflow简介

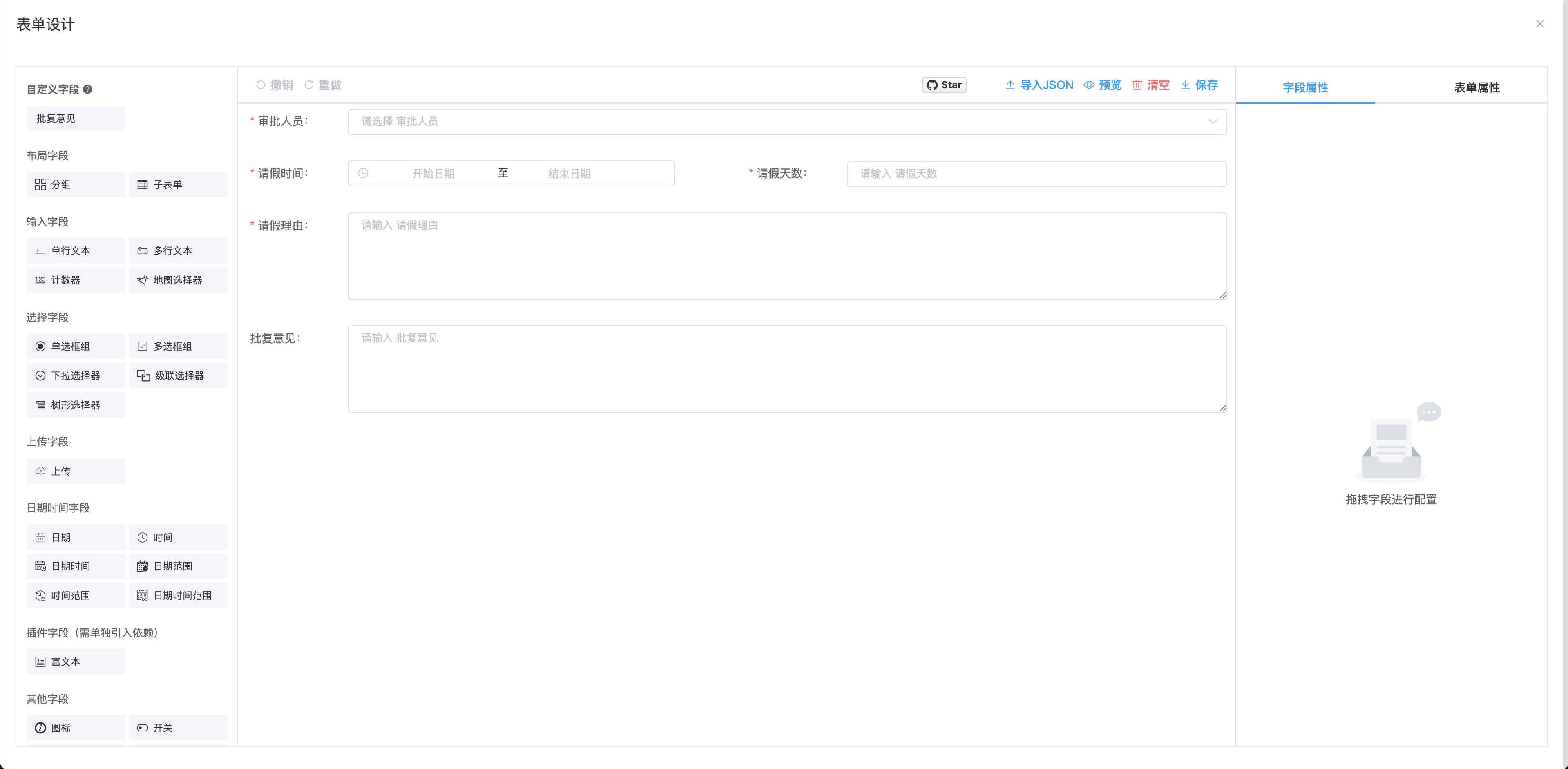

• 基于Avue的表单设计器，拥有丰富的表单组件，并支持自定义业务组件

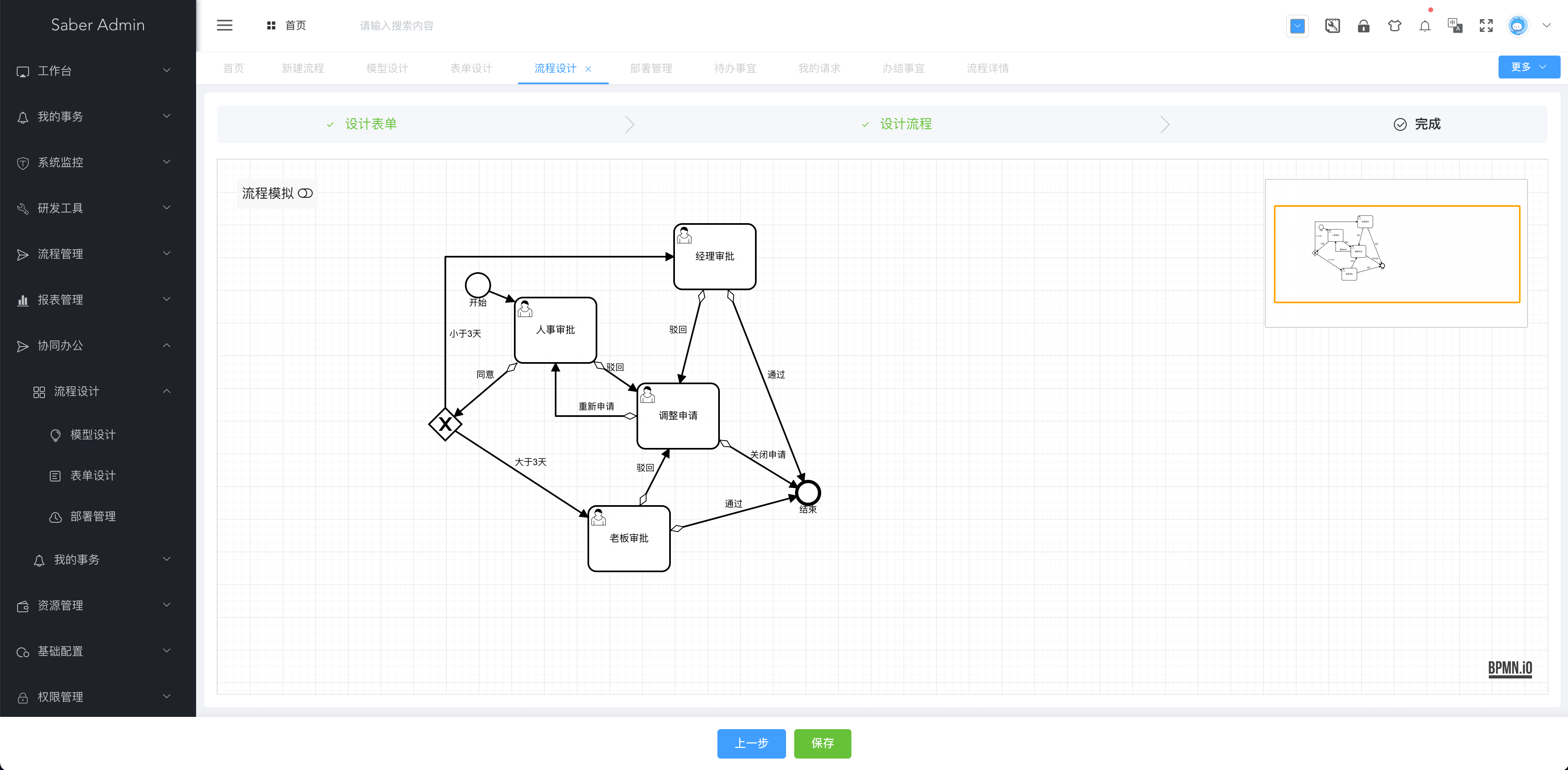

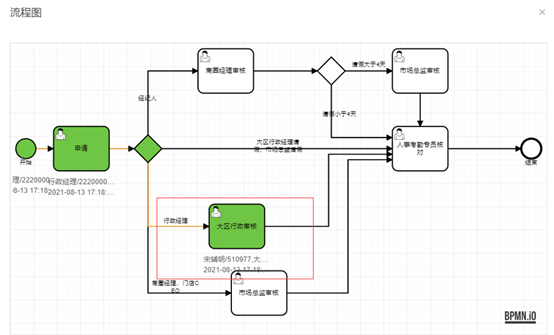

• 基于Bpmn.js的流程设计器，支持
  设计、预览两种设计模式、3种常见流程引擎、流程总表单设计与节点表单设计、节点按钮显示配置、模型校验、MiniMap、流程模拟 等功能
• 基于Flowable的流程引擎，支持 模型设计、多实例会签、流程监控等功能

官网：https://bladex.vip/#/market/flow

2 Flowable简介

1） Flowable是使用Java语言编写的轻量级业务流程引擎开源软件。Flowable流程引擎可已设计/部署BPMN 2.0流程定义（定义流程的行业XML标准）， 创建这些流程定义的流程实例，访问/操作运行中或历史的流程实例与相关数据，等等。

2） Flowable可以十分灵活地加入你的应用/服务/构架。可以将JAR形式发布的Flowable库加入到应用或服务，来嵌入Flowable流程引擎。 以JAR形式发布使Flowable可以轻易加入任何Java环境：Java SE；Tomcat、Jetty或Spring之类的servlet容器；JBoss或WebSphere之类的Java EE服务器等等。

• 中文文档：https://tkjohn.github.io/flowable-userguide/
• 英文文档：https://www.flowable.org/docs/userguide/index.html

3 workflow部署和配置-参考文档《BladeX插件 - Blade-flow使用帮助文档 》

bladex将工作流模块workflow设计为一个插件微服务，并且单独使用一个数据库bladex_workflow，与业务库隔离。基本使用参考文档《BladeX插件 - Blade-flow使用帮助文档 》

4 配置任务监听

1）workflow采用的是TaskListener监听SequenceFlow的监听器，监听任务有4种

• create 任务创建之前
• assignment ？
• complete 任务完成之后
• delete ？

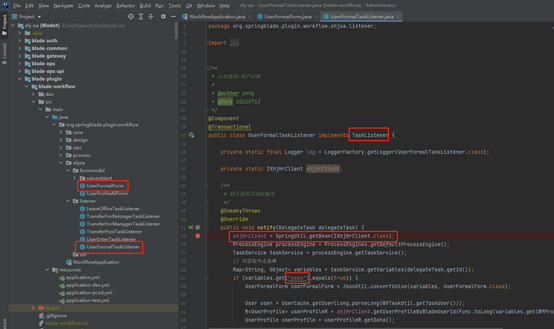

2） 首先我们先创建需要监听的类

我们以请入职流程为列子，创建一个listener的包然后创建对应complete任务的类，实现TaskListener。

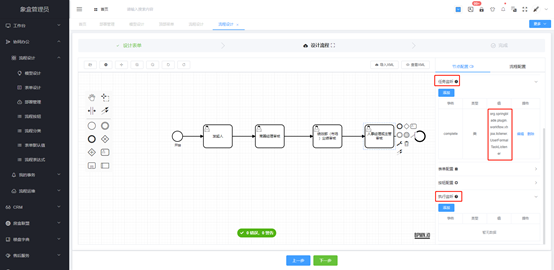

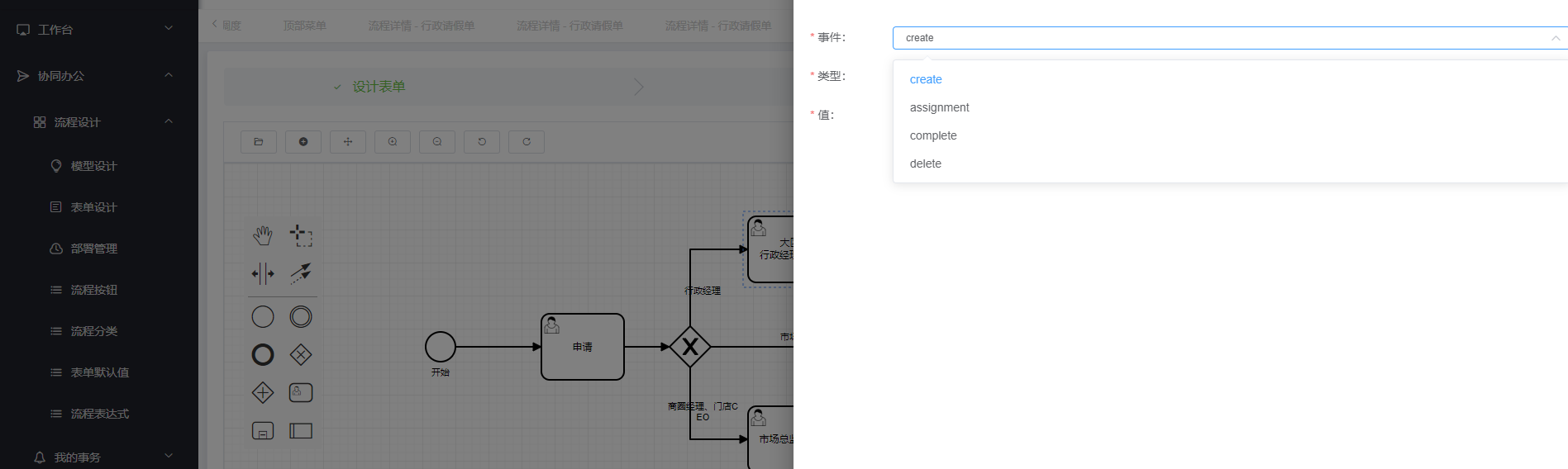

3） 配置流程任务监听参数

进入模型设计界面

每个节点都可以设置监听，设置好之后点击保存，这个时候我们可以导出流程的XML进行查看，可以看到配置了对应的任务监听。

4）部署流程。

5）发起流程测试

4.1 问题：监听类注入不了service

在我们的回调事件里面可能会注入不了service，我们使用一个获取bean的工具类SpringUtil来注入获取需要的bean。

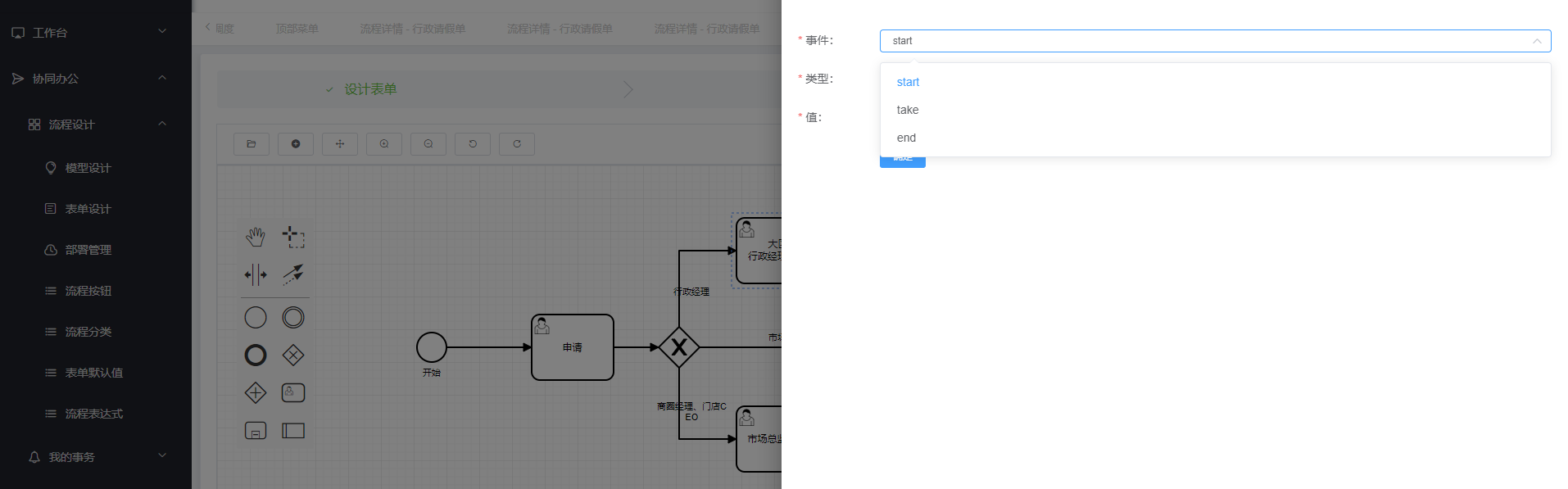

5 配置事件监听

bladex采用的是ExecutionListener 监听SequenceFlow的监听器，监听事件有3种

• start 流程执行前
• take 流程执行
• end 流程执行后

同上，与任务监听类似

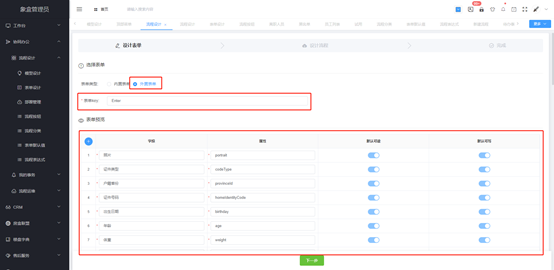

6 复杂表单-配置外部表单（不建议配置超大表单，如入职申请）

外置表单后端只需配置流程key和键值对即可。

6.1 外置表单申请页和详情页查看

外置表单申请页和详情页，需要前端开发相应页面。参考前端已开发外置表单vue页面。

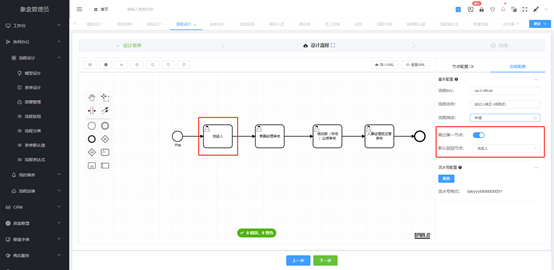

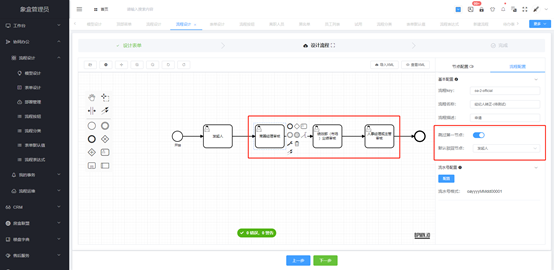

7 如何配置驳回至申请人流程

参考已有转正流程

8 异常如何抛出和抛出原理？

9 如何进行日志增强和消息配置

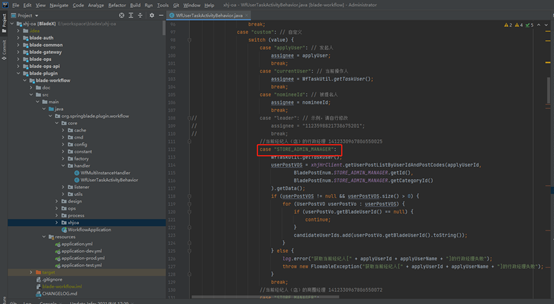

10 如何自定义审批人

通过流程表达式，自定义处理人。

11 流程如何上线

拷贝ACT_DE_MODEL和blade_wf_form两个表的对应的需要上线的模型和表单记录，插入到生产数据库。

12 修改流转信息

13 定时发起流程功能

14 多实例部署

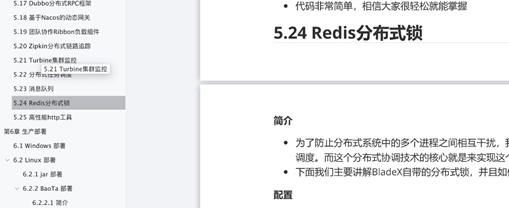

取流水号用了bladex的RedisLock，需要配置下Redis分布式锁

15 流程权限不生效如何排查 查询

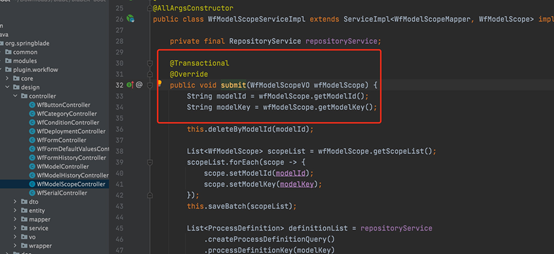

1）流程权限查询原理

2）流程权限保存原理

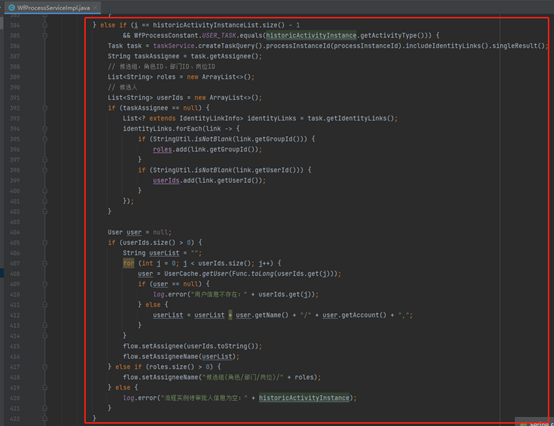

16 新增待审批节点信息查询

用户通过流转信息，可以查看下一个审批节点处理人。
