交换机与路由器的配置

一、交换机的基本配置

  1. 配置enable口令、密码和主机名
    Switch> (用户执行模式提示符)
    Switch>enable (进入特权模式)
    Switch# (特权模式提示符)
    Switch#config terminal (进入配置模式)
    Switch(config)#enable password cisco (设置enable password为cisco)
    Switch(config)#enable secret cisco1 (设置enable secret为sisco1)
    Switch(config)#hostname C2950 (设置主机名为C2950)
    C2950(config)#end (退回到特权模式)
    C2950#
  2. 配置交换机IP地址、默认网关、域名和域名服务器
    C2950(config)#ip address 192.168.1.1 255.255.255.0 (设置交换机IP)
    C2950(config)#ip default-gateway 192.168.1.254 (设置默认网关)
    C2950(config)#ip domain-name cisco.com (设置域名)
    C2950(config)#ip name-server 200.0.0.1 (设置域名服务器)
    C2950(config)#end
  3. 配置交换机的端口属性
    C2950(config )#interface fastethernet0/1 (进入接口0/1的配置模式)
    C2950(config-if)#speed ? (查看speed命令的子命令)
    C2950(config-if)#speed 100 (设置该端口速率为100Mbps)
    C2950(config-if)#duplex ? (查看duplex命令的子命令)
    C2950(config-if)#duplex full (设置该端口为全双工)
    C2950(config-if)#description TO_PC1 (设置该端口描述为TO_PC1)
    C2950(config-if)#^Z (返回到特权模式，同end)
    C2950#show interface fastethernet0/1 (查看端口0/1的配置结果)
    C2950#show interface fastethernet0/1 status (查看端口0/1的状态)
  4. 配置和查看MAC地址表
    C2950(config)#mac-address-table ? (查看mac-address-table的子命令)
    C2950(config)#mac-address-table aging-time 100 (设置超时时间为100s)
    C2950(config)#mac-address-table permanent 0000.0c01.bbcc f0/3 (加入永久地址)
    C2950(config)#mac-address-table restricted static 0000.0c02.bbcc f0/3 f0/7
    (加入静态地址)
    C2950(config)#end
    C2950#show mac-address-table (查看整个MAC地址表)
    C2950#clear mac-address-table restricted static (清除限制性地址)
    二、配置和管理VLAN
  5. VLAN基础知识
    VLAN技术：把物理上直接相连的网络从逻辑上划分为多个子网。每一个VLAN对应着一个广播域，处于不同VLAN上的主机不能直接进行通信，不同VLAN之间的通信要引入第三层交换技术才可以解决。
    VLAN中继（VLAN Trunk）也称为VLAN主干，是指在交换机与交换机或交换机与路由器之间连接的情况下，在互相连接的端口上配置中继模式，使得属于不同VLAN的数据帧都可以通过这条中继链路进行传输。
    VLAN中继协议（即VTP协议）可以帮助交换机配置VLAN。VTP有三种工作模式：服务器模式、客户模式、透明模式。交换机的初始状态是工作在透明模式。
    通常虚拟局域网（VLAN）的实现形式有三种：静态端口分配、动态虚拟网、多虚拟网端口配置。
  6. 配置VTP协议
    1)配置2950A交换机为服务器模式
    Switch>enable (进入特权模式)
    Switch#config terminal (进入配置子模式)
    Switch(config)#hostname 2950A (修改主机名为2950A)
    2950A(config)#end
    2950A#
    2950A#vlan dataBase (进入VLAN配置子模式)
    2950A(vlan)#vtp ? (查看和VTP配合使用的命令)
    2950A(vlan)#vtp server (设置本交换机为Server模式)
    Setting device to VTP SERVER mode.
    2950A(vlan)#vtp domain vtpserver (设置域名)
    Changing VTP domain name from NULL to vtpserver.
    2950A(vlan)#vtp pruning (启动修剪功能)
    Pruning switched ON
    2950A(vlan)#exit (退出VLAN配置模式)
    APPLY completed. Exiting…
    2950A#show vtp status (查看VTP设置信息)
    2)配置2950B交换机为客户端模式
    Switch(config)#config terminal (进入配置子模式)
    Switch(config)#hostname 2950B (修改主机名为2950B)
    2950B(config)#end
    2950B#vlan database
    2950B(vlan)#vtp client
    Setting device to VTP CLIENT mode.
    2950B(vlan)#exit
  7. 配置VLAN Trunk端口
    跨交换机的同一VLAN内的数据经过Trunk线路进行交换，默认情况下trunk允许所有的VLAN通过。可以使用switchport trunk allowed vlan remove vlan-list来去掉某一VLAN。可以在交换机2950A和2950B上做如下相同的配置操作。
    Switch#config terminal
    Swich(config)#interface f0/24 (进入端口24配置模式)
    Switch(config-if)#switchport mode trunk (设置当前端口为Trunk模式)
    Switch(config-if)#switchport trunk allowed vlan all
    (设置允许从该端口交换数据的VLAN)
    Switch(config-if)#exit
    Switch(config)#exit
    Switch#
  8. 创建VLAN
    VLAN信息可以在服务器模式或透明模式交换机上创建。
    2950A#vlan dataBase
    2950A(vlan)#vlan 2 (创建一个VLAN2)
    VLAN 2 added:
    Name:VLAN0002 (系统自动命名)
    2950A(vlan)#vlan 3 name vlan3 (创建一个VLAN3，并命名为vlan3)
    VLAN 3 added: Name:vlan3
    2950A(vlan)#exit
  9. 将端口加入到某个VLAN中
    Switch#config terminal
    Enter configuration commands，one per line.End with CNTL/Z.
    Switch(config)#interface f0/9 (进入端口9的配置模式)
    Switch(config-if)#switchport mode access (设置端口为静态VLAN访问模式)
    Switch(config-if)#switchport access vlan2 (把端口9分配给相信的VLAN2)
    Switch(config-if)#exit
    Switch(config)#interface f0/10
    Switch(config-if)#switchport mode access
    Switch(config-if)#switchport access vlan3
    Switch(config-if)#exit
    Switch(config)#exit
    Switch#show vlan (查看VLAN配置信息) (结果省略)
    Switch#

三、生成树协议配置
生成树协议（STP）的目的是在实现交换机之间冗余连接的同时，避免网络环路的出现，实现网络的高可靠性。当交换机之间有多个VLAN时Trunk线路负载会过重，这时需要设置多个Trunk端口，但这样会形成网络环路，而STP协议便可以解决这一问题。

  1. 使用STP端口权值实现负载均衡
    假如用端口f0/23做Trunk1，用端口f0/24做Trunk2，则配置如下。
    (配置VTP)
    Switch1#vlan dataBase (进入VLAN配置子模式)
    Switch1(vlan)#vtp server (设置本交换机为Server模式)
    Switch1(vlan)#vtp domain vtpserver (设置域名)
    Switch1(vlan)#exit
    Switch1#show vtp status (验证VTP设置信息)
    (配置Trunk)
    Switch1#config terminal
    Switch1(config)#interface f0/23 (进入端口23配置模式)
    Switch1(config-if)#switchport mode trunk (设置当前端口为Trunk模式)
    Switch1(config-if)#exit
    Switch1(config)#interface f0/24 (进入端口24配置模式)
    Switch1(config-if)#switchport mode trunk (设置当前端口为Trunk模式)
    Switch1(config-if)#end
    Switch1#
    (配置STP权值)
    Switch1#config terminal
    Switch1(config)# interface f0/23 (进入端口23配置模式，Trunk1)
    Switch1(config-if)#spanning-tree vlan 1 port-priority 10 (将VLAN 1的端口权值设为10)
    Switch1(config-if)#spanning-tree vlan 2 port-priority 10 (将VLAN 2的端口权值设为10)
    Switch1(config-if)#exit
    Switch1(config)#interface f0/24 (进入端口24配置模式，Trunk2)
    Switch1(config-if)#spanning-tree vlan 3 port-priority 10 (将VLAN 3的端口权值设为10)
    Switch1(config-if)#spanning-tree vlan 4 port-priority 10 (将VLAN 4的端口权值设为10)
    Switch1(config-if)#spanning-tree vlan 5 port-priority 10 (将VLAN 5的端口权值设为10)
    Switch1(config-if)#end
    Switch1#copy running-config startup-config (保存配置文件)
  2. 配置STP路径值的负载均衡
    Switch1#config terminal
    Switch1(config)#interface f0/23 (进入端口23配置模式，Trunk1)
    Switch1(config-if)#spanning-tree vlan 3 cost 30 (设置VLAN 3生成树路径值为30)
    Switch1(config-if)#spanning-tree vlan 4 cost 30 (设置VLAN 4生成树路径值为30)
    Switch1(config-if)#spanning-tree vlan 5 cost 30 (设置VLAN 5生成树路径值为30)
    Switch1(config-if)#exit
    Switch1(config)#interface f0/24 (进入端口24配置模式，配置Trunk2)
    Switch1(config-if)#spanning-tree vlan 1 cost 30 (设置VLAN 1生成树路径值为30)
    Switch1(config-if)#spanning-tree vlan 2 cost 30 (设置VLAN 2生成树路径值为30)
    Switch1(config-if)#end
    Switch1#
    四、路由器的基本配置
    路由器的配置操作有三种模式：用户执行模式、特权模式和配置模式。其中，配置模式又分为：全局配置模式和接口配置模式、路由协议配置模式、线路配置模式等子模式。
  3. 路由器的基本配置
    Router>enable (进入特权执行模式)
    Router#config t (进入全局配置模式)
    Router(config)#interface fastethernet0/1 (进入接口F0/1配置模式)
    Router(config-if)#ip address 192.168.1.11 255.255.255.0 (设置接口IP地址)
    Router(config-if)#no shutdown (激活接口)
    Router(config-if)#end (退回到特权模式)
    Router#show running-config (检查配置结果)
  4. 配置终端服务器
    Term_Server#
    Term_Server#router1 (访问主机表中的router1路由器)
    Trying router1(10.1.1.1,2001)…Open
    Router>enable Router#config t
    Router(config)#hostname router1 (设置路由器1的主机名)
    Router1(config)#end
    Router1#
    (会话切换命令 先同时按下Ctrl+Shift+6组合键，松开后再按下x键)
    Term_Server#
    Term_server#router2
    Trying router2(10.1.1.1,2002)…Open
    Router>enable
    Router#config t
    Router(config)#hostname router2
    Router2(config)#end
    Router2#
    (会话切换命令Ctrl+Shift+6后接x)
    Term_server#show sessions (查看终端服务器会话)
    Term_server#disconnect 2 (断开会话2)
    Term_server#show line 1 (查看线路1的状态)
    Term_server#clear line 1 (清除线路2)
  5. 配置静态路由
    (1) IPv4静态路由设置
    路由器R1：E0(10.1.1.1/24) E1(192.168.1.1/24)
    路由器R2：E0(10.1.1.2/24)
    路由器R3
    R1#ping 10.1.1.2 (R1上ping R2，结果连通)
    R1#ping 192.168.1.3 (R1上ping R3，结果连通)
    从R2路由器ping路由器R1的E1接口
    R2#ping 192.168.1.1 (ping R1的E1接口，结果不连通)
    R2#show ip route (查看路由表)
    发现路由表中显示只有直接相连的网段10.1.1.0/24在其路由表内，标志为C表示连接(Connected)。为此，可以在R2路由表中加入静态路由。
    R2#config t
    R2(config)#ip route 192.168.1.0 255.255.255.0 10.1.1.1 (加入静态路由)
    R2#(config)#end
    这条静态路由信息表示从该路由器出发发往192.168.1.0 255.255.255.0网段的数据包其下一跳点(Next Hop)的地址是10.1.1.1(即通过R1的E0接口地址)。再从R2 ping R1的E1接口，发现可以ping通了。
    R2#ping 192.168.1.1 (ping R1的E1接口，结果连通)
    但是，此时从R2 ping R3的E0接口却不能ping通。原因为：从R2发出的数据包可以经过R1的E0端口转发且让R3收到，但是R3此时不能发送响应数据包ICMP Echo Reply到10.1.1.2，因为在R3上还没有发往R2路由器的路由信息。
    R2#ping 192.168.1.3 (ping R3的E0接口，结果不连通)
    此时需要在R3上加入发往R2网段数据包的路由信息。
    R3#config t
    R3(config)#ip route 10.1.1.0 255.255.255.0 192.168.1.1 (加入静态路由)
    R3(config)#end
    注意：在有些路由器上默认情况是不启动IP路由的，这时可以用ip routing和no ip routing来启动和关闭IP路由。

(2) IPv6静态路由设置
R1: E0(2005:CCCC::1/64) S0(2007:CCCC::1/64)
R2: E0(2004:CCCC::1/64) S0(2007:CCCC::2/64)
PC1: IP 2005:CCCC::2/64 网关 2005:CCCC::1
PC2: IP 2004:CCCC::2/64 网关 2004:CCCC::1
R1相关配置如下。
Router#
Router#configure terminal
Router(config)#hostname R1
R1(config)#ipv6 unicast-routing (开启IPv6单播路由)
R1(config)#interface f0/0
R1()config-if)#ipv6 address 2005:CCCC::1/64 (设置E0口IPv6地址)
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#interface Serial0/2/0
R1(config-if)#ipv6 address 2007:CCCC::1/64 (设置S0口IPv6地址)
R1(config-if)#clock rate 128000 (配置S0口时钟频率)
R1(config-if)#exit
R1(config)#ipv6 route 2004:CCCC::/64 Serial0/2/0 (设置IPv6静态地址)
R2相关配置如下。
Router#
Router#configure terminal
Router(config)#hostname R2
R2(config)#ipv6 unicast-routing (开启IPv6单播路由)
R2(config)#interface f0/0
R2(config-if)#ipv6 address 2004:CCCC::1/64 (设置E0口IPv6地址)
R2(config-if)#no shut
R2(config-if)#exit
R2(config)#interface Serial0/2/0
R2(config-if)#ipv6 address 2007:CCCC::2/64 (设置S0口IPv6地址)
R2(config-if)#clock rate 128000 (配置S0口时钟频率)
R2(config-if)#exit
R2(config)#ipv6 route 2005:CCCC::/64 Serial0/2/0 (设置IPv6静态路由)
配置完成后，在R1中查看IPv6路由表如下。
R1#show ipv6 interface (内容省略)
五、配置路由协议
IP路由选择协议用有效的、无循环的路由信息填充路由表，从而为数据包在网络之间传递提供了可靠的路径信息。路由选择协议又分为距离矢量、链路状态和平衡混合三种。
距离矢量(Distance Vector)路由协议计算网络中所有链路的矢量和距离并以此为依据确认最佳路径。使用距离矢量路由协议的路由器定期向其相邻的路由器发送全部或部分路由表。典型的距离矢量路由协议有RIP和IGRP。
链路状态(Link State)路由协议使用为每个路由器创建的拓扑数据库来创建路由表，每个路由器通过此数据库建立一个整个网络的拓扑图。在拓扑图的基础上通过相应的路由算法计算出通往各目标网段的最佳路径，并最终形成路由表。典型的链路状态路由协议是OSPF(Open Shortest Path First，开放最短路径优先)路由协议。
平衡混合(Balanced Hybrid)路由协议结合了链路状态和距离矢量两种协议的优点，此类协议的代表是EIGRP，即增强型内部网关协议。

  1. 配置RIP协议
    RIP(路由选择信息协议)使用非常广泛，它简单、可靠、便于配置。但是，RIP只适用于小型的同构网络，因为它允许的最大跳数为15，任何超过15个站点的目的地均被标记为不可达。RIP每隔30s广播一次路由信息。
    RIP版本2还支持无类域间路由(CIDR)和可变长子网掩码(VLSM)及不连续的子网，并且使用组播地址发送路由信息。

RIP相关命令
命令 功能
router rip 指定使用RIP协议
version{1|2} 指定RIP版本
network network 指定与该路由器相连的网络
show ip route 查看路由表信息
show ip route rip 查看RIP协议路由信息

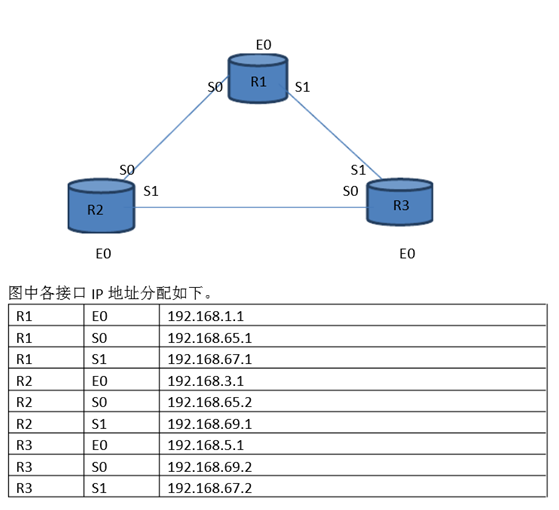

各接口IP地址分配如下。
R1 E0 192.168.1.1
R1 S0 192.168.65.1
R1 S1 192.168.67.1
R2 E0 192.168.3.1
R2 S0 192.168.65.2
R2 S1 192.168.69.1
R3 E0 192.168.5.1
R3 S0 192.168.69.2
R3 S1 192.168.67.2
根据要求配置各路由器的各接口地址
R1#config t
R1(config)#no logging console (不在控制台接口显示log提示信息)
R1(config)#interface fastethernet0/1
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface serial 0
R1(config-if)#ip address 192.168.65.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface serial 1
R1(config-if)#ip address 192.168.67.1 255.255.255.0
R1(config-if)#no shutdown
在全局配置模式下使用no logging console配置命令，可以防止大量的端口状态变化信息和报警信息对配置过程的影响。类似配置R1各接口地址的方法可以配置好路由器R2和R3的各接口地址。
用show ip route命令查看路由表信息
R1#show ip route
配置路由器R1
R1(config)#ip routing (允许路由选择协议)
R1(config)#router rip (进入rip协议配置子模式)
R1(config-router)#network 192.168.1.0 (声明网络192.168.1.0/24)
R1(config-router)#network 192.168.65.0
R1(config-router)#network 192.168.67.0
R1(config-router)#version 2 (设置RIP协议版本2)
R1(config-router)#exit
配置路由器R2
R2(config)#ip routing
R2(config)#router rip (进入RIP协议配置子模式)
R2(config-router)#network 192.168.3.0 (声明网络192.168.3.0/24)
R2(config-router)#netword 192.168.65.0
R2(config-router)#network 192.168.69.0
R2(config-router)#version 2 (设置RIP协议版本2)
R2(config-router)#exit
配置路由器R3
R3(config)#ip routing
R3(config)#router rip (进入RIP协议配置子模式)
R3(config-router)#network 192.168.5.0 (声明网络192.168.5.0/24)
R3(config-router)#network 192.168.67.0
R3(config-router)#network 192.168.69.0
R3(config-router)#version 2 (设置RIP协议版本2)
R3(config-router)#exit
2. 配置IGRP协议
内部网关路由协议(Interior Gateway Routing Protocol，IGRP)是一种动态距离向量路由协议，它不支持VLSM和不连续的子网。
默认情况下，IGRP每90s发送一次路由更新广播，在3个更新周期内(即270s)没有从路由表中的一个路由器接收到更新，则宣布路由不可访问。在7个更新周期(即360s)后，IOS软件从路由表中清除路由。
IGRP相关命令
命令 功能
router igrp autonomous-system 指定使用IGRP协议
network network 指定与该路由器相连的网络
show ip route 查看路由表信息
show ip route igrp 查看IGRP协议路由信息
在这里插入图片描述
查看R1、R2、R3的配置清单
R1#show running-config
R2#show running-config
R3#show running-config
查看三个路由器的路由表
R1#show ip route igrp
R2#show ip route igrp
R3#show ip route igrp

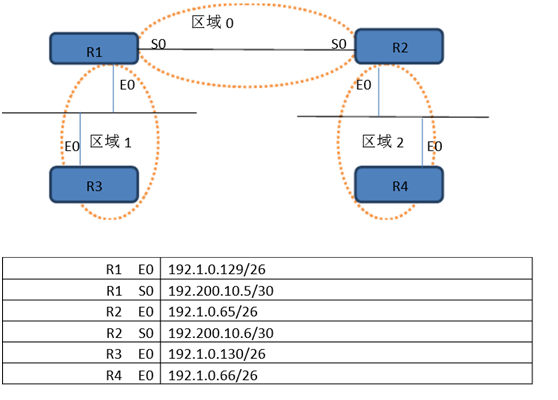

3. 配置OSPF协议
开放最短路径优先(OSPF)协议是一种链路状态路由选择协议。链路是路由器接口的另一种说法，因此OSPF也称为接口状态路由协议。OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。
OSPF相关命令
命令 功能
router ospf process-id 指定使用OSPF协议
network address wildcard-mask area area-id 指定与该路由器相连的网络
show ip route 查看路由表信息
show ip route ospf 查看OSPF协议路由信息
注：1. OSPF路由进程process-id需要指定范围在1-65535之间。
2. wildcard-mask是子网掩码的反码，网络区域ID area-id 是在0-4294967295内的十进制数，
也可以带有IP地址格式的x.x.x.x。当网络区域ID为0时为主干域。不同网络区域的路由器通过主干域学习路由信息。

按照设计图所示的网络拓扑结构图来配置OSPF协议。
在这里插入图片描述
R1:
interface Ethernet 0
ip address 192.1.0.129 255.255.255.192
Interface serial 0
ip address 192.200.10.5 255.255.255.252
router ospf 100
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.128 0.0.0.63 area 1
R2:
interface Ethernet 0
ip address 192.1.0.65 255.255.255.192
interface serial 0
ip address 192.200.10.6 255.255.255.252
router ospf 200
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.64 0.0.0.63 area 2
R3：
interface ethernet 0
ip address 192.1.0.130 255.255.255.192
router ospf 300
network 192.1.0.128 0.0.0.63 area 1
R4:
interface Ethernet 0
ip address 192.1.0.66 255.255.255.192
router ospf 400
network 192.1.0.64 0.0.0.63 area 1
用以下命令来调试或查看配置信息和路由信息。
debug ip ospf events
debug ip ospf packet
show ip ospf
show ip ospf database
show ip ospf interface
show ip ospf neighbor
show ip route

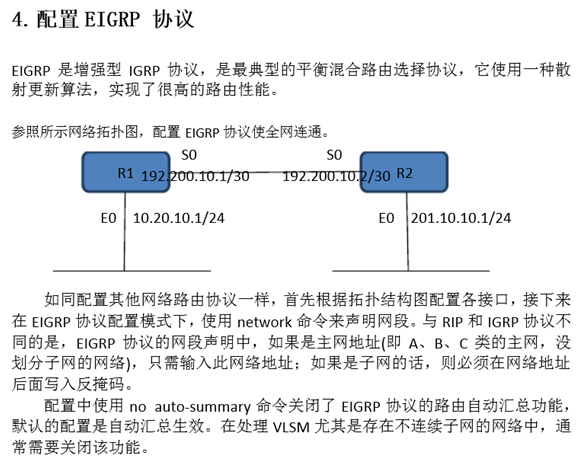

在这里插入图片描述
下面给出各路由器的配置清单，清单中只列出其中重要的配置信息。
R1#show running-config
Interface Serial0
Ip address 192.200.10.1 255.255.255.252
Interface Ethernet0
Ip address 10.20.10.1 255.255.255.255
router eigrp 200
network 192.200.10.0 0.0.0.3
network 10.20.10.0 0.0.0.255
no auto-summary
R2#show running-config
Interface Serial0
Ip address 192.200.10.2 255.255.255.252
Interface Ethernet0
Ip address 201.10.10.1 255.255.255.255
router eigrp 200
network 192.200.10.0 0.0.0.3
network 201.10.10.0
no auto-summary

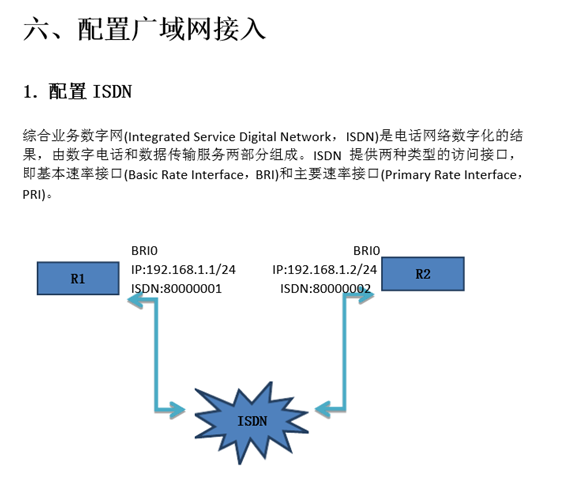

在这里插入图片描述
连接好线路后，就可以进行配置工作。
R1#config t
R1(config)#isdn switch-type ?
(查看交换机类型，在中国使用basic-net3类型的最多)
配置R1:
R1(config)#isdn switch-type basic-net3 (设置交换机类型为basic-net3)
R1(config)#interface bri0 (进入BRI接口配置模式)
R1(config-if)#ip address 192.168.1.1 255.255.255.0 (设置接口IP地址)
R1(config-if)#encapsulation ppp (设置封装协议为ppp)
R1(config-if)#dialer string 80000002 (设置拨号串，R2的ISDN号码)
R1(config-if)#dialer-group 1 (设置拨号组号为1，把BRI0接口与拨号列表1相关联)
R1(config-if)#no shutdown (激活接口)
R1(config-if)#exit
R1(config)#dialer-list 1protocol ip permit (设置拨号列表1)
R1(config)#end
R1#
其中dialer-list 1 protocol ip permit允许IP协议包成为引起拨号的“感兴趣包”，即当有IP包需要在拨号线路上传送时可以引起拨号。

配置R2:
R2(config)#isdn switch-type basic-net3 (设置交换机类型为basic-net3)
R2(config)#interface bri0 (进入BRI接口配置模式)
R2(config-if)#ip address 192.168.1.2 255.255.255.0 (设置接口IP地址)
R2(config-if)#encapsulation ppp (设置封装协议为ppp)
R2(config-if)#dialer string 80000001 (设置拨号串，R1的ISDN号码)
R2(config-if)#dialer-group 1 (设置拨号组号为1，把BRI0接口与拨号列表1相关联)
R2(config-if)#no shutdown (激活端口)
R2(config-if)#exit
R2(config)#dialer-list 1 protocol ip permit (设置拨号列表1)
R2(config)#end
R2#
配置完成后，可以使用debug和ping命令来调试配置结果。
R1(config)#logging console (在终端上显示监测信息)
R1(config)#exit
R1#debug dialer (监测dialer信息)
Dial on demand events debugging is on
R1#ping 192.168.1.2 (内容省略…)
R1#undebug all (关闭所有调试信息)
还可以用show isdn status命令查看ISDN状态，用show dialer命令显示当前的拨号及其配置等信息。
在这里插入图片描述
(1) 配置基本的帧中继连接。
路由器R1:
R1#config t
R1(config)#interface E0
R1(config-if)#ip address 192.1.1.1 255.255.255.0
R1(config-if)#no keepalive
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#encap frame-relay (该接口使用帧中继封装格式)
R1(config-if)#no shutdown
R1(config-if)#no frame-relay inverse-arp (关闭帧中继逆向ARP)
R1(config-if)#frame map ip 192.168.1.2 cisco
R1(config-if)#end
R1#
路由器R2:
R2#config t
R2(config)#interface E0
R2(config-if)#ip address 192.1.2.1 255.255.255.0
R2(config-if)#no keepalive
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface s0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#encap frame-relay (该接口使用帧中继封装格式)
R2(config-if)#no shutdown
R2(config-if)#no frame-relay inverse-arp (关闭帧中继逆向ARP)
R2(config-if)#frame map ip 192.168.1.1 cisco
R2(config-if)#end
R2#
配置完成后可以用下面的命令查看帧中继相关信息。
show frame pvc
show frame map
show frame traffic
show frame lmi


http://chatgpt.dhexx.cn/article/eqdDpfVm.shtml

相关文章

交换机和路由器到底有什么区别？？？

交换机和路由器到底有什么区别？？？

我：度娘度娘，交换机和路由器的区别是什么呢？ 度娘：一个工作在第二层数据链路层，一个工作在第三层网络层。 我：哈？那工作在不同层会有什么区别？为什么要工作在不同层？ …
阅读更多...
关于路由器和交换机的区别图解（总结）

关于路由器和交换机的区别图解（总结）

简介 路由器是在交换机的基础上发展而来： 路由器又被称为网关设备，用于连接多个逻辑上分开的网络，它是不同网段通信的桥梁。路由器是在交换机的基础上发展而来，它们之间在概念上有一定的重叠但也有很大的不同，交换机泛…
阅读更多...
路由器和交换机的区别

路由器和交换机的区别

相信有很多人在学习网络的过程中，都会对路由器与交换机的区别与联系感到疑惑不解，因为这两台设备的功能看起来似乎一样。然而，其实路由器与交换机大有不同，下面是我对此的一些理解，希望能够帮助到你！ 它们…
阅读更多...
交换机和路由器的区别

交换机和路由器的区别

交换机(Switch) 是一种基于MAC(网卡的硬件地址)识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到…
阅读更多...
计算机网络-路由器和交换机的区别

计算机网络-路由器和交换机的区别

经过了前面两篇博客，我们大概都认识了交换机和路由器了，那么再总结一下交换机和路由器的区别。 交换机和路由器都是网络硬件，那么主要区别是什么呢？按我理解，交换机是用来连接局域网的，路由器是用来连接互联…
阅读更多...
常用第三方接口

常用第三方接口

作者：知乎用户 链接：https://www.zhihu.com/question/21608863/answer/123009622 来源：知乎 著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。 聚合数据、百度APIStore、Apix、通联数据、HaoService、数说聚…
阅读更多...
java对接第三方接口

java对接第三方接口

1.准备与第三方接口对接的账号 配置到了Apollo上面 Value("${taofake.appId}")private String appId;Value("${taofake.url}")private String url;Value("${taofake.appSecret}")private String appSecret;2.准备用于接受接口返回结果的实体类 …
阅读更多...
和第三方接口对接总结

和第三方接口对接总结

接口对接分为两种形式： 我方A公司提供接口给B公司，B公司进行一些操作时调用我们的接口进行实现。 例：A开发会员等级同步接口，供B同步会员等级到B系统。B会员等级的变动需要调用A接口主动推送给A（即更新会员卡等级&am…
阅读更多...
如何优雅的调用第三方接口

如何优雅的调用第三方接口

点击上方蓝色“java大数据修炼之道”, 选择“设为星标” 每晚九点: 技术干货 👉 必定奉上 来源：blog.csdn.net/qq_35860138/article/details/82967727 在项目开发中经常会遇到调用第三方接口的情况，比如说调用第三方的天气预报接口。 # 使用流…
阅读更多...
Java 调用第三方接口，实战来了！

Java 调用第三方接口，实战来了！

在项目开发中经常会遇到调用第三方接口的情况，比如说调用第三方的天气预报接口。 1、准备工作： 在项目的工具包下导入HttpClientUtil这个工具类，或者也可以使用Spring框架的restTemplate来调用，上面有调用接口的方法【分为Get和Po…
阅读更多...
涉及到第三方支付接口该如何测试？

涉及到第三方支付接口该如何测试？

现在有不少测试朋友做的项目中，可能也会涉及到支付相关的功能。比如：做商城的，做游戏的以及其他在线交易的网站、APP等。如果支付出了问题，或者用户拿少的钱通过篡改请求数据购买大金额的商品，如果是实物的话&#xff…
阅读更多...
第三方支付api接口是什么？

第三方支付api接口是什么？

由于移动互联网的不断发展，从而产生了第三方和第四方支付，而第三方成为商业交易的环节不可缺失的一个总要部分，作为第三方，通过央行的授权，一般都覆盖了很多支付通道，给予需求企业最便捷、高效的接入方式&a…
阅读更多...
Java 调用第三方接口方法

Java 调用第三方接口方法

Java 调用第三方接口方法 一、 通过JDK网络类Java.net.HttpURLConnection 1.java.net包下的原生java api提供的http请求 使用步骤： 1、通过统一资源定位器（java.net.URL）获取连接器（java.net.URLConnection）。 2、设…
阅读更多...
Java调用第三方接口示范

Java调用第三方接口示范

人工智能，零基础入门！http://www.captainbed.net/inner 在项目开发中经常会遇到调用第三方接口的情况，比如说调用第三方的天气预报接口。 使用流程 【1】准备工作：在项目的工具包下导入HttpClientUtil这个工具类，或者…
阅读更多...
调用第三方接口

调用第三方接口

快速使用：调用第三方接口获取数据（简易版）_myme95的博客-CSDN博客_调用第三方接口 controller层 private String jokeApiKey "40ff81dexxxxxxxxxxxx97a39d39";AutowiredApiService apiService;/*** 京东万象-笑话api*/GetMapping(…
阅读更多...
国内7款API供应平台功能对比及详细介绍

国内7款API供应平台功能对比及详细介绍

我们都知道一句话“巧妇难为无米之炊”，数据源就是数据产生价值中的那些大米。那大数据时代企业需要哪些数据呢？根据我个人理解我觉得可以大致分为以下几类： 1、（内部）企业自身业务生产经营环节产生的内部数据【包括销…
阅读更多...
Java Web系统常用的第三方接口

Java Web系统常用的第三方接口

1. Web Service 接口 1.1 接口方式说明和优点 在笔者的开发生涯中，当作为接口提供商给第三方提供接口时，以及作为客户端去调用第三方提供的接口时，大部分时候都是使用 Web Service接口， Web Service作为接口使用广泛的…
阅读更多...
进制转换2

进制转换2

进制之间的转换 本文转自：http://www.bloghome.cn/posts/38472 数学 /bullly 发表于2006-07-11, 18:08 不同进制之间的转换纯粹是数学上的计算。不过，你不必担心会有么复杂，无非是乘或除的计算。 生活中其实很多地方的计数方法都多少有点不…
阅读更多...
计算机二进制

计算机二进制

二进制转十进制 不考虑符号为 十进制转二进制 奇数要算一次 1 / 2 偶数不需要 计算 1 / 2 奇数要算一次 1 / 2 偶数不需要 计算 1 / 2 奇数要算一次 1 / 2 偶数不需要 计算 1 / 2 奇数要算一次 1 / 2 偶数不需要 计算 1 / 2 奇数要算一次 1 / 2 偶数不需要 计算 1 / 2 奇数…
阅读更多...
-2进制

-2进制

http://oj.acm.zstu.edu.cn/JudgeOnline/problem.php?id4435 懵~ 后来问别人，他让我试着用二进制反推十进制，就晓得了(用（-2）^n）。 这个是学长写的代码 //我写的时候，将它先变成二进制，再给每…
阅读更多...
推荐文章

Copyright @ 2022~2023
