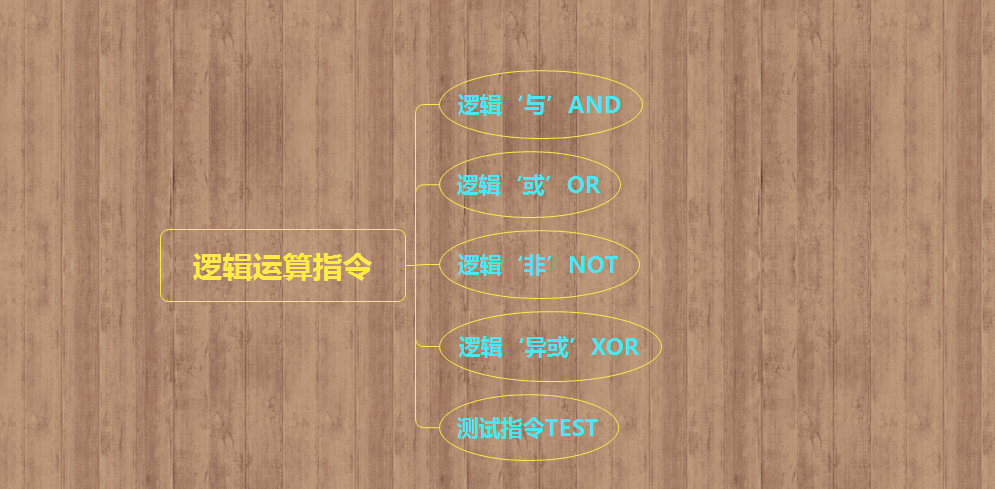

一、逻辑运算指令

1、逻辑‘与’指令 AND

指令格式：AND OPRD1,OPRD2 ;OPRD1←OPRD1^OPRD2
功能：AND指令使源操作数和目标操作数按bit位相“与”，结果送回目标操作数。AND中的“与”’特性通常可将指定位清0
常用作：

1. 实现两个数 的按位与
2. 使目标操作数中某些位保持不变，把其他位清‘0’
3. 使操作数不变，但影响其他6个状态标志位，并使CF=OF=0
   例如：

AND AX,[BX]		;AX和[BX]所指字单元的内容按位相‘与’，结果送AX
AND AL,OFH		;AL的高四位清0，第四位保持不变
AND AX,AX		;AX自身按位相与，不改变AX中的内容，但影响6个状态标志位

2、逻辑‘或’指令 OR

指令格式：OR OPRD1,OPRD2 ;OPRD1←OPRD1∨OPRD2
指令功能：OR指令实现对源操作数和目标操作数按位相“或”，结果送会目标操作数中，对应AND指令，OR指令在程序中也应用于一下方面：

1. 实现对两数按位相“或”
2. 使目标数某些位保持不变，将另外一些位置1。此时源操作数应这样设置：目标数哪些位需要置‘1’，就把源操作数的对应bit位设为1，其他位设为0
3. 使操作数不变，但影响6个状态标志位，并使CF=OF=1
   例如：

OR [BX],AL		;[BX]←[BX]∨AL,将[BX]中内容和AL中内容向“或”，结果送回[BX]单元
OR AL,20H		;将AL中的D5位置1，其余位不改变
OR AX,AX		;AX中内容不变，但影响6个状态标志位

3、逻辑“非”指令 NOT

指令格式：NOT OPRD
指令功能：NOT指令是单操作数指令，它将指定的操作数OPRD按位取反，再送回该操作数，这里可以是8位或16位的寄存器操作数，但不能是立即数。NOT指令对标志位无影响。
例如：

NOT AX		;将AX中内容按位取反，结果送回AX
NOT WORD PTR[SI]		;将[SI]所指向两个单元中的内容按位取反，再送回这两单元

4、逻辑“异或” XOR

指令格式：XOR OPRD1,OPRD2 ；OPRD1←OPRD1⊕OPRD2
指令功能：XOR是将源操作数和目的操作数按位进行“异或”，结果送回目标操作数。“异或”操作原则是：两位操作数相同时结果为0.不同时结果为1
例如：

XOR AX,1122H		;AX的内容与1122H"异或"，结果送回AX中
XOR AX,AX			;使AX清零

5、测试指令TEST

TEST指令的格式及对操作数的要求和完成的操作和AND指令类似，区别是：TEST不将操作的结果送回目的操作数，而只是影响标志位，故这条指令常用于不破坏数据内容的情况下检测，数据的某些位，常搭配JC/JZ等条件转移指令使用。

TEST AL,02H		;若AL中Di位为1，则ZF=0,否则=1

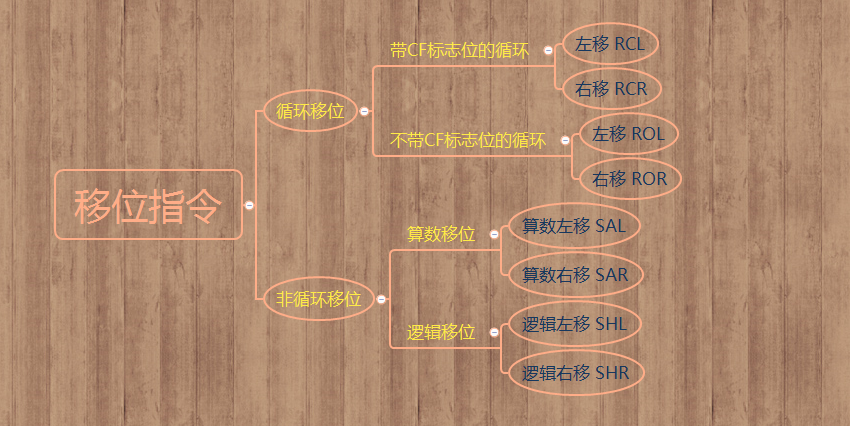

二、移位指令

1）非循环移位

非循环移位分为算术移位和逻辑移位，逻辑移位针对的是无符号数，而算数移位针对的是有符号数。

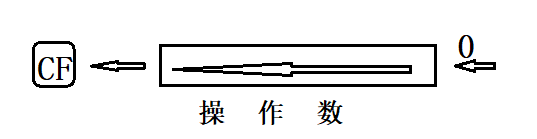

1、算数左移SAL和逻辑左移SHL

指令格式：
SHL OPRD,1 SAL OPRD,1
或 SHL OPRD, CL SAL OPRD，CL
指令功能： 算数左移指令SAL和逻辑左移指令SHL的执行完全相同的操作，都是将目的操作数的内容左移一位或者CL所指定的位数，每左移一位，左边的最高位移入标志位CF,而在右边的最低位补零。

注意：当移位之后的CF和最高位状态不同时，OF标志被影响为1，表示溢出状态；
由于左移指令比乘法指令执行速度快得多，在程序中的无符号数的乘2运算用左移指令来代替乘法指令可加快程序的运行。

MOV AL,41H
SHL AL,1		;视为有符号数时，溢出，82H > 7FH

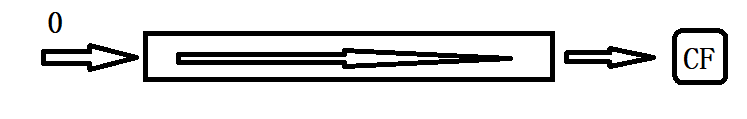

2、逻辑右移SHR

指令格式：SHR OPRD ,1
或： SHR OPRD ,CL
指令功能：逻辑右移指令将目的操作数的内容向右移一位或者CL指定的位数，每右移一位，右边最低位移入标志位CF,最高位补0。(算术右移的不同之处)

注意：SHR指令也影响标志位CF和OF,如果移动次数为1，且移位之后最高位和次高位不相等，则标志OF=1,否则OF=0,若移动次数不固定，则OF状态不定。
和左移指令类似，每逻辑左移一位，就相当于无符号数除以2，因此可利用SHR指令加快程序中除法运算的执行。

MOV AL,82H
SHR AL,1		;执行结果，AL=41H,CF=0,OF=1

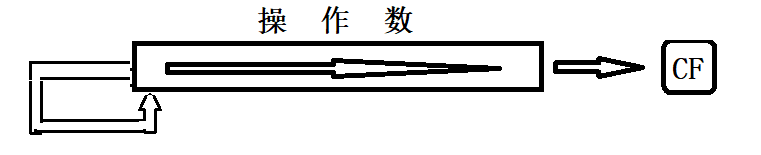

3、算术右移SAR

指令格式：SAR OPRD,1
或 SAR OPRD,CL
指令功能：算术右移SAR指令和SHR都是右移指令，两者不同之处在于，算术右移不改变最高位（符号位）的状态，每右移一次，最高位保持原最高位的状态，其余和逻辑右移没有区别。
注意：SAR指令对CF，PF,SF，和ZF有影响，但不影响OF,AF

2）循环移位

循环移位分为带CF的循环移位RCL/RCR和不带CF的循环移位ROL/ROR

1、带CF的循环左移 RCL

指令格式：RCL OPRD,1
或 RCL OPRD ,CL
指令功能：带CF的循环左移指令RCL是将目的操作数左移一位或CL的指定位，每左移一位，最低位移入CF标记，原CF标记补入到最高位。

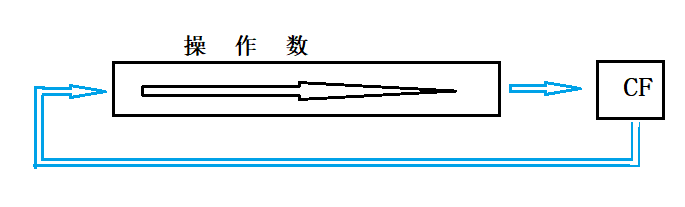

2、带CF的循环右移 RCR

指令格式：RCR OPRD,1
或 RCR OPRD,CL
指令功能：带CF的循环右移指令是将目的操作数右移一位或CL的指定位，每右移一位，最高位移入CF标志，原CF标志补入到最低位。

;检测BL寄存器中第4位的状态，并保持原内容不变
MOV CL,4
ROL BL,CL		;CF←BL第4位
JNC ZERO		;JNC指令在当CF标志位为0时，跳转到ZERO
ROR BL,CL		;恢复原BL的内容

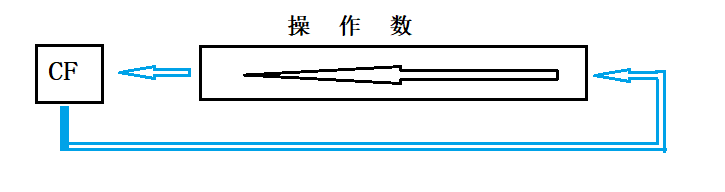

3、不带CF的左移循环 ROL

指令格式：ROL OPRD, 1
或 ROL OPRD,CL
指令功能：不带CF的循环左移和带CF的循环左移指令的区别只有是否带CF标志位，不带CF的左移指令每左移一位，直接将最高位同时送入CF和最低位实现左移。

4、不带CF的右移循环 ROR

指令格式：ROR OPRD,1
或 ROR OPRD,CL
指令功能：不带CF的循环指令和带CF的循环右移指令的区别在于是否带CF标志位，不带CF标志位的右移指令每右移一次，直接将最低位直接送入CF和最高位实现右移。
注意：ROR和ROL指令移位一次，新的最高位和次高位不等，则标志位OF=1,否则OF=0;若移位次数不为1，则OF状态不定。

MOV AL,82H
ROL AL,1  		;结果：AL=05H，CF=1，OF=1

助记

SAL(Shift Arithmetic Left)
SAR(Shift Arithmetic Right)
SHL(Shift Logic Left)
SHR(Shift Logic Right)
ROL/ROR 不带CF，（稍有牵强，哈哈）
RCL/RCR 带CF
还是主张多加练习，自然就会熟练使用。记忆也是自然的事
