条件操作码

条件标志位	描述
N	负数标志（上一次运算结果为负值）
Z	零结果标志（上一次运算结果为零）
C	进位标志（上一次运算结果发生了无符号溢出）
V	溢出标志（上一次运算结果发生了有符号溢出）

加法指令

add x0, x1, #1	//把x1寄存器的值加过加上立即数 1，结果写进x0寄存器中
add x0, x1, #1, LSL 12	//把立即数 1 算数左移 12 位，然后再加 x1 寄存器的值，结果写入 x0 寄存器中

注意：立即数是一个无符号的，取值范围为 0~4095

add x0, x1, x2    //x0=x1+x2
add x0, x1,x2, LSL 2	//x0=x1+(x2 << 2)mov x1, #1
mov x2, #0x8a
add x0, x1, x2, UXTB
//运行结果是 0x8B，UXTB 对寄存器 x2 进行无符号扩展，结果为0x8a，再加上 X1 寄存器的值，x0最终结果为0x8b
add x0, x1, x2, SXTB
// SXTB 对 x2 寄存器的值低8位进行有符号扩展，结果为0xFFFFFFFFFFFFFF8A，然后再加上 X1 寄存器的值，x0最终结果为0xFFFFFFFFFFFFFF8B

移位操作的加法指令

add x0, x1, x2, LSl, 3	//x0=x1+(x2<<3))

注意，移位的取值范围 0~63

ADDS 指令

adds 指令是 add 指令的变种，它们的区别是指令执行结果会影响 PSTATE 寄存器的 N、Z、C、V 标志位，例如当计算结果发生无符号数溢出时，C=1 。

mov x1, 0xffffffffffffffff
adds x0, x1, #2
mrs x2, nxcv

x1 的值（0xffffffffffffffff）加上立即数 2 一定会触发无符号溢出，最终 X0 寄存器的值为 1，同时还设置 PSTATE 寄存器的 C 标志位为 1，我们可以通过读取 NZCV 寄存器来判断，最终 X2 寄存器的值为 0x20000000 ，说明第 29 位的 C （进位标志）字段置 1，

ADC xd，xn, xm //Xd寄存器的值等于 Xn 寄存器的值加上 Xm 寄存器的值加上 C ，C表示 PSTATE 寄存器的 C 标志位。

mov x1, oxffffffffffffffff
mov x2, #2adc x0, x1, x2
mrs x3, nzcv

ADC 指令计算过程： 0xFFFFFFFFFFFFFFFF + 2 + C ，因为 0xFFFFFFFFFFFFFFFF + 2 的过程中已经出发了无符号溢出，C=1 ，所以最终计算 X0 寄存器的值为 2，如果读取 NZCV 寄存器，发现 C 标志位也被置为 1 了。

SUB 指令

减法指令

sub x0, x1, #1	//把 x1 寄存器的值减去立即数 1，结果写入 x0 寄存器
//把立即数1算数左移12位，然后把x1寄存器中的值减去（1<<12），把结果写入 x0 寄存器中
sub x0, x1, #1, LSL 12

1 mov x1, #1
2 mov x2, #0x108a
3 sub x0, x1, x2, UXTB
4 sub x0, x1, x2, SXTB

UXTB 对 x2 寄存器的低 8 位数据进行无符号扩展，结果为 0x8a ，然后再计算 1-0x8a 的值，最终结果为 0xffffffffffffff77

SXTB 对 x2 寄存器的低 8 位数据进行有符号扩展，结果为 0xffffffffffffff8a，然后再计算 1-0xffffffffffffff8a ，最终结果为 0x77 。

sub x0, x1, x2, LSL, 3  //x0 = x1 0 (x2 << 3)

SUBS 指令

减法指令，但是会影响 PSTATE 寄存器的 N、Z、C、V 标志

该指令的计算过程： operand1 + NOT(operand2) + 1 // NOT 表示按位取反

mov x1, 0x3
mov x2, 0x1
subs x0, x1, x2
mrs x3, nzcv	//读取 nzcv 寄存器的值——0x200000000

x2 的值为 0x1，按位取反后的值为 0xfffffffffffffffe , 3 + 0xfffffffffffffffe + 1 , 这个过程会发生无符号溢出，因此 4 个标志位中的 C=1，最终计算结果为 2 。

SBC 指令

进位减法指令，也就是最终计算结果需要考虑 PSTATE 寄存器的 C 标志位

该指令的计算过程；Xd = Xn + NOT(Xm) + C

mov x1, #3
mov x2, #1
sbc x0, x1, x2
mrs x3, nzcv

3 + not(1) + C , 1 按位取反为 0xfffffffffffffffe ， 3 + 0xfffffffffffffffe 过程会发生溢出，所以 C=1，再嘉善标志位 C，结果为 2.

比较大小指令 CMP

CMP 指令用来比较两个数的大小，在 A64 中，CMP 指令内部调用 SUBS 指令来实现

cmp x1, x2		// x1 + not(x2) + 1
// 跳转到 label 处
b.cs label		//CS 表示发生了无符号溢出，即 C 标志位置位，CC 表示 C 标志位没有置位

my_test:mov x1, #3mov x2, #2
1:cmp x1, x2b.cs lbret

b 指令的操作由后缀 cs 决定，cs 表示判断是否发生无符号溢出，3 + not(2) + 1 , not(2) = 0xfffffffffffffffd , 3 + 0xfffffffffffffffd + 1 = 1，，这个过程发生了溢出，C 标志位置为 1，所以 b.cs 的判断条件成立，跳转到标签 1 处，继续执行。

比较 x1 和 x2 的寄存器的值大小

my_test:mov x1, #3mov x2, #2
1:cmp x1, x2b.ls, 1bret

在比较 x1 和 x2 寄存器的值大小时，判断条件为 LS，表示无符号小于或者等于，那么，在这个比较过程中，我们就不需要判断 C 标志位了，直接判断 x1 寄存器的值是否小于或等于 x2 寄存器的值即可。因此这里不会跳转到标签 1 处。

以条件标志位示例 array_index_mask_nospec

内核中 array_index_mask_nospec 函数用来实现一个掩码

when $\geq size$ , return 0
when $i n d e x < s i z e$ , return 掩码 0xFFFFFFFFFFFFFFFF

  static inline unsigned long array_index_mask_nospec(unsigned long idx, unsigned long sz) {unsigned long mask;asm volatile("   cmp %1, %2\n""   sbc %0, xzr, xzr\n": "=r" (mask): "r" (idx), "Ir" (sz): "cc");csdb();return mask;}

上述内嵌汇编转成纯汇编代码

cmp x0, x1
sbc x0, xzr, xzr

x0 寄存器的值 idx，x1 寄存器的值 sz，当 $l d x < s z$ 时，cmp 指令没有产生无符号数溢出，C 标志位为 0，当 $\geq sz$ cmp 指令产生了无符号溢出（其实内置是使用了 subs 指令来实现），C 标志位会置 1。

根据 SBC 指令的计算： 0 + NOT(0) + C = 0-1+C

当 index 小于 size 时，C = 0，最终计算结果为 -1，也就是 0xFFFFFFFFFFFFFFFF 。
当 index 大于或等于 size 时，C = 1，最终计算结果为 0.

移位指令

LSL：逻辑左移指令，最高位会被丢弃，最低位补 0。
LSR：逻辑右移指令，最高位补 0，最低位会被丢弃
ASR：算术右移指令，最低位会被丢弃，最高位会按照符号进行扩展。
AOR：循环右移指令，最低位会移动到最高位

A64 指令集里没有单独设置算术左移的指令，因为 LSL 指令会把最高位舍弃了

ldr w1, =0x8000008a
asr w2, w1, 1
lsr w3, w1, 1

ASR 是算术右移指令，把 0x8000008A 右移一位并且对最高位进行有符号扩展，最后结果为 0xC0000045
LSR 是逻辑右移指令，把 0x8000008A 右移一位并且在最高位补 0，最后结果为 0x40000045 。

位操作指令

与操作指令 AND

AND：按位与操作

ANDS：带条件标志位的与操作，影响 Z 标志位。

mov x1, #0x3
mov x2, #0ands x3, x1, x2   // 0x3 和 0 做 “与” 操作
mrs x0, nzcv		//与 的结果为 0，读取 NZCV 寄存器，可以看到 Z 标志位了

或操作指令 ORR

ORR Xd|SP, Xn, #imm
ORR Xd, Xn, shift #amount

立即数方式：对 Xn 寄存器的值与立即数 imm 进行或操作
寄存器方式：先对 Xm 寄存器的值做移位操作，然后再与 Xn 寄存器的值进行或操作

EOR Xd|SP, Xn, #imm
EOR Xd, Xn, Xm, shift #amount

立即数方式：对 Xn 寄存器的值与立即数 imm 进行异或操作
寄存器方式：先对 Xm 寄存器的值做移位操作，然后再与 Xn 寄存器的值进行异或操作

位段指令

位段插入 BFI

BFI Xd, Xn, #lsb, #width

BFI 指令的作用是用寄存器 Xn 寄存器中的 Bit[0, width-1] 替换 Xd 寄存器中的 Bit[lsb, lsb+width-1] 替换 Xd 寄存器中的 Bit[lsb, lsb + width-1] , Xd 寄存器中的其他位不变。

val &=~ (oxf << 4)	//val 表示寄存器 A 的值
val |= ( (u64)0x5 << 4)mov x0, #0		//寄存器 A 的值初始化为 0
mov x1， #0x5	bfi x0, x1, #4, #4	//往寄存器A的Bit[7,4}字段设置 0x5

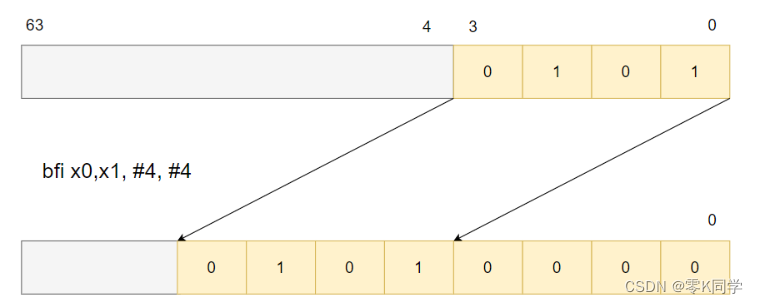

BFI 指令把 X1 寄存器中的 Bit[3,0] 设置为 X0 寄存器中的 Bit[7,4], X0 寄存器中的 Bit[7,4] ,X0 寄存器的值是 0x50。

在这里插入图片描述

位段提取操作指令 UBFIX

UFBX  Xd, Xn, #lsb, #width

UBFX 作用是提取 Xn 寄存器的 Bit[lsb, lsb+width-1], 然后存储到 Xd 寄存器中。另外 SBFX 和 UBFX 的区别只是SBFX 会进行符号扩展，例如 Bit[lsb, lsb+width-1] 为 1，那么写到 Xd 寄存器之后，所有的高位都必须为 1，。

mov x2, #0x8a
ubfx x0, x2, #4, #4
sbfx x1, x2, #4, #4

在这里插入图片描述

SBFX 指令在提取字段之后需要做符号扩展，当提取后的字段中最高位为 1 时，Xd 寄存器的最高位都要填充 1。当提取后的字段中最高位为 0 时，Xd 寄存器里最高位都要填充 0，最终，X1 寄存器的值为 0xFFFFFFFFFFFFFF8 。

在这里插入图片描述
