linux（虚拟机、Ubuntu）：LCD模拟器显示图片

article/2025/11/8 13:42:10

.c文件代码：

#include <stdio.h> //printf scanf
#include <sys/types.h>
#include <sys/stat.h>
#include <unistd.h>
#include <fcntl.h> //open read lseek write close
#include <sys/mman.h> //mmapint main(int argc, char **argv)
{int fd_lcd;unsigned int *pfb=NULL;unsigned int x,y;unsigned char bmp_buf[480*800*3];//打开虚拟lcd设备fd_lcd = open("/dev/ubuntu_lcd", O_RDWR);if(fd_lcd < 0){perror("open lcd");return -1;}//进行内存映pfb=(unsigned int *)mmap(NULL, //映射区的开始地址，设置为NULL时表示由系统决定映射区的起始地址800*480*4, //映射区的长度PROT_READ|PROT_WRITE, //内容可以被读取和写入MAP_SHARED, //对共享区的写入，相当于输出到文件fd_lcd, //有效的文件描述符0 //被映射对象内容的起点);if(pfb == NULL){perror("mmap");return -1;}//打开资源图片int fd_bmp = open("./1.bmp", O_RDONLY);if(fd_bmp <= 0){perror("open fial");return -1;}lseek(fd_bmp, 54, SEEK_SET);read(fd_bmp, bmp_buf, 480*800*3);close(fd_bmp);int i = 0;for(y=0; y<480; y++){for(x=0; x<800; x++){*(pfb+(479-y)*800+ x) = (bmp_buf[i]<<0) | (bmp_buf[i+1]<<8) | (bmp_buf[i+2]<<16);i += 3;}}/* 取消内存映射 */munmap(pfb, 800*480*4);/* 关闭LCD设备 */close(fd_lcd);/* 没有错误代表正确返回 */return 0;
}

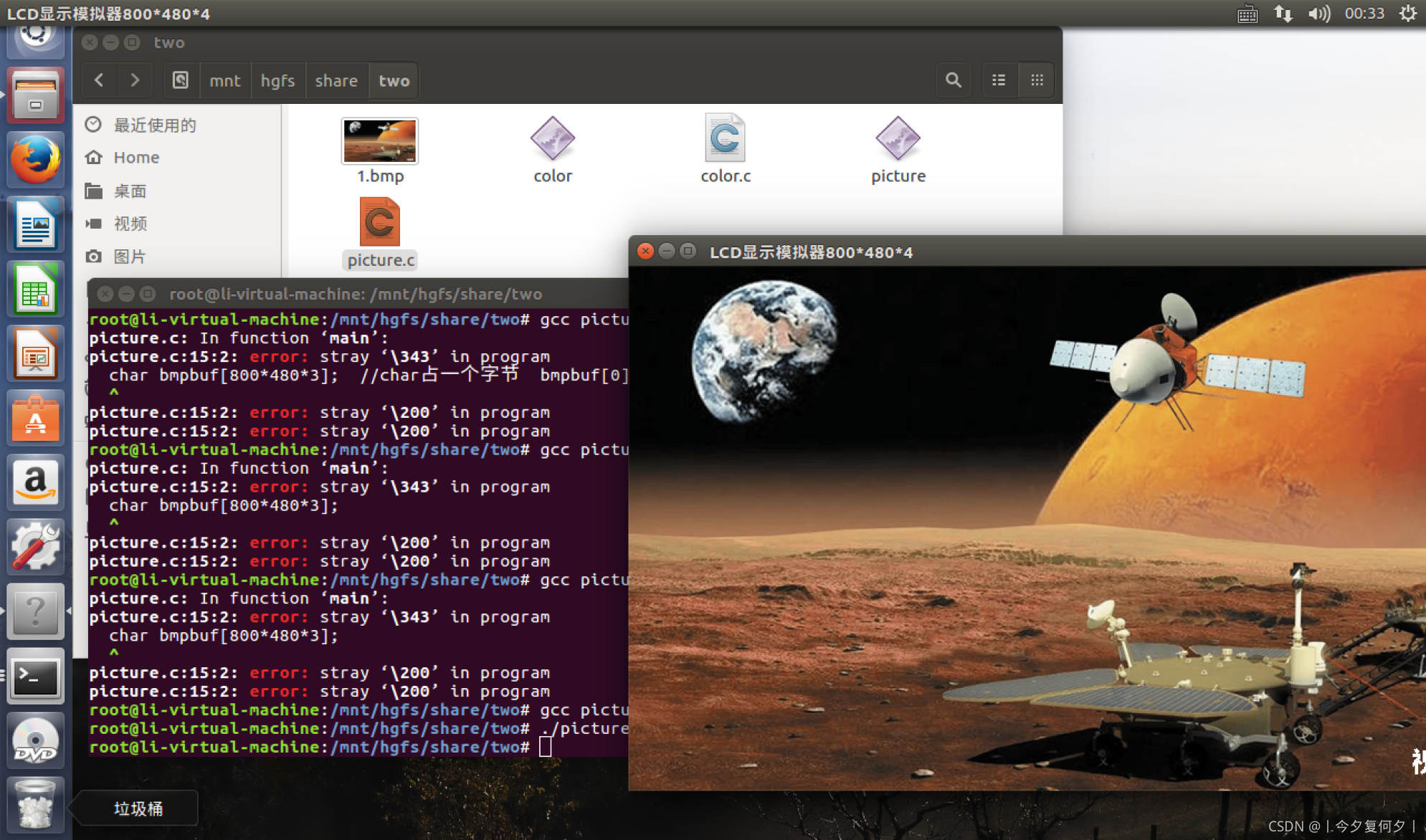

终端编译：
