介绍

74HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在SCK 的上升沿，串行数据由SDL输入到内部的8位位移缓存器，并由Q7’输出，而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。

引脚介绍

74HC595是3态高速位移寄存器，串行输入，并行输出的锁存器。
DS：14脚，串行数据输入引脚，级联的话接上一级的Q7’。
OE：13脚，输出使能控制脚，它是低电才使能输出，所以接GND
ST_CP：12脚，存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存带存储寄存器。
SH_CP：11脚，移位寄存器时钟引脚，上升沿时，移位寄存器中的数据整体后移，并接受新的数据(从DS输入)。
MR：10脚，低电平时，清空移位寄存器中已有的数据，一般不用，接高电平即可。
Q7’：9脚，串行数据输出引脚。当移位寄存器中的数据多于8位时，会把已有的位“挤出去”，就是从这里出去的。用于595的级联，将它接下一个74HC595的DS端。
Q1-Q7：1到7脚，并行输出引脚

寄存器与数据

74HC595里面有2个8位寄存器：移位寄存器、存储寄存器。
74HC595的数据来源只有一个口，一次只能输入一个位，连续输入8次，就是一个字节了。

移位寄存器

DS：74HC595的14脚，又叫SER ，就是串行数据输入口。
74HC595的数据来源只有这一个口，一次只能输入一个位，那么连续输入8次，就可以积攒为一个字节了。

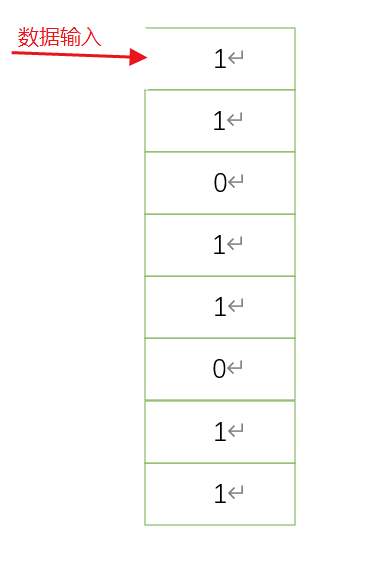

例如：将二进制数据1101 1011输入到74HC595的移位寄存器中。最高位最先输入并向下移，最低位为最后输入并在最上面。

存储寄存器

存储寄存器：数据可以存在这个寄存器中，并不会随着一次输出就消失，只要74HC595不断电，也没有新的数据从移位寄存器中过来，数据就一直不变且有效。新的数据过来后，存储寄存器中的数据就会被覆盖更新。
ST_CP：12脚，存储寄存器时钟，数据从位移寄存器转移到存储寄存器，也是需要时钟脉冲驱动的，这就是12脚的作用。它是上升沿有效。

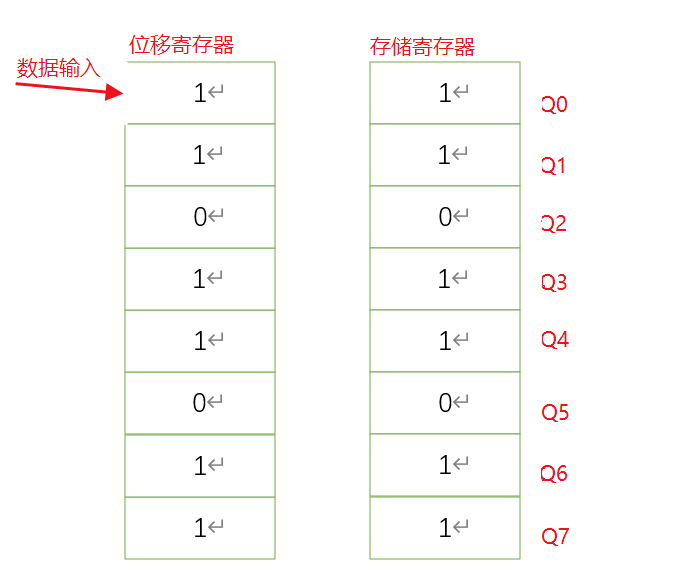

存储寄存器是直接和8个输出引脚相通的，将移位寄存器的数据转移到存储寄存器后，Q0到Q7就可以接收到我们开始输入的一个字节的数据。
输入数据与输出数据是相对应的，并行输出。

时序图
