介绍

74HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在SCK 的上升沿，串行数据由SDL输入到内部的8位位移缓存器，并由Q7’输出，而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。

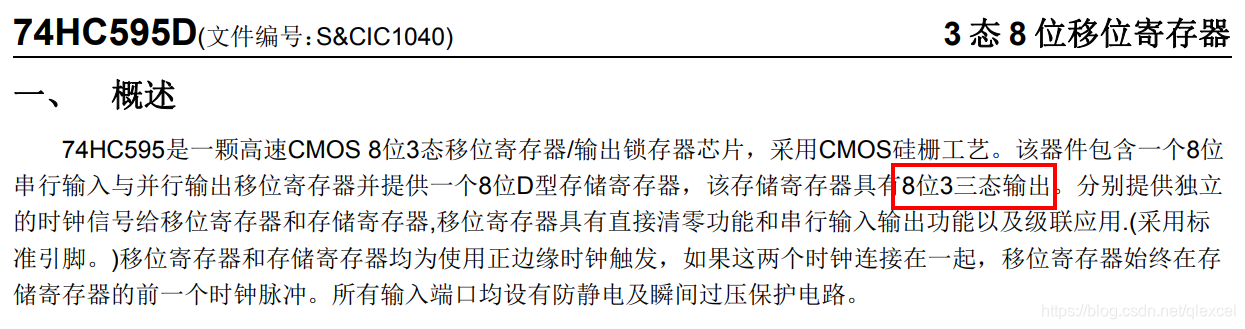

其实595不一定支持三态输出。针对自己的应用，确定下自己需要输出哪些状态。需不需要输出高电平。比如这款就可以输出高电平、低电平、高阻态：
在这里插入图片描述

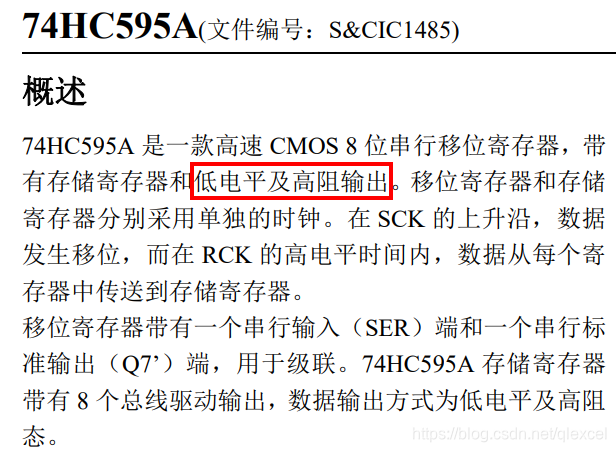

但是这款就只能输出低电平、高阻态：

别像我一样，被坑了一次。

引脚

在这里插入图片描述

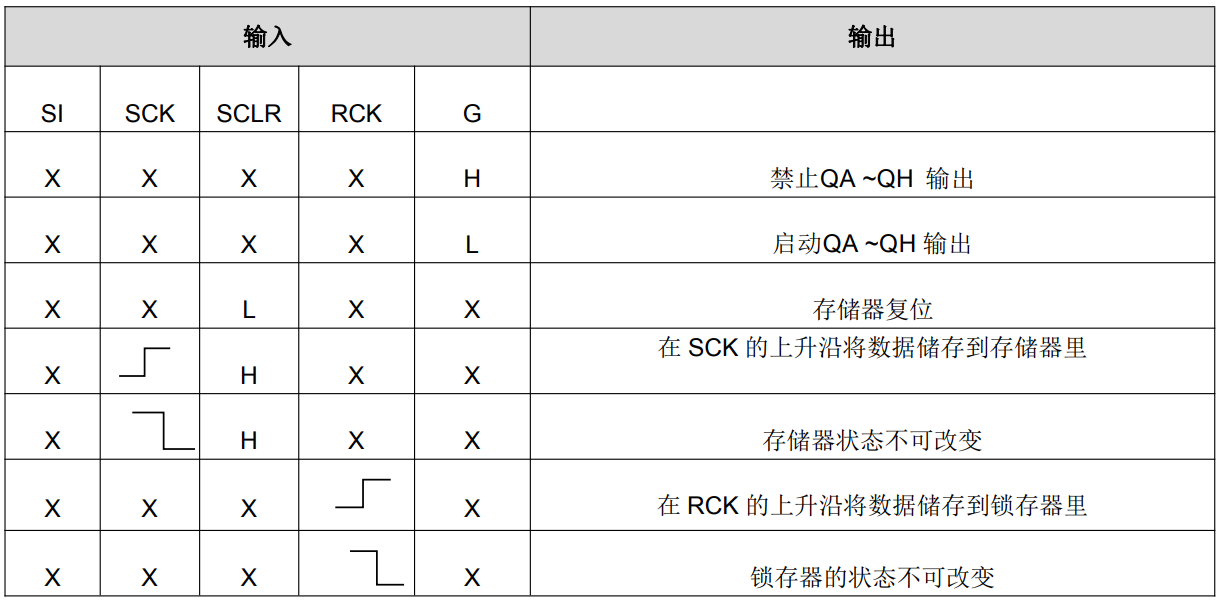

真值表
在这里插入图片描述

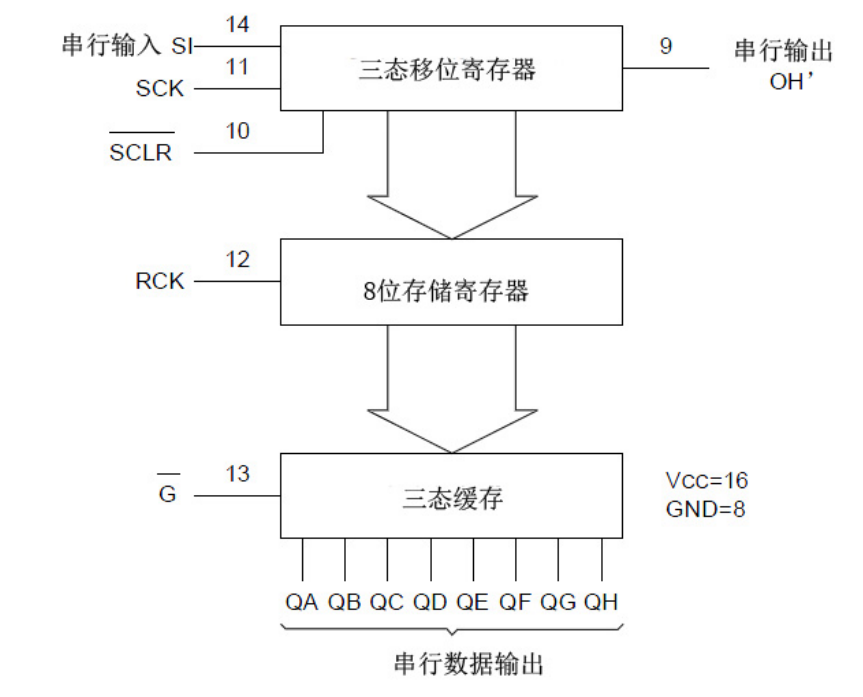

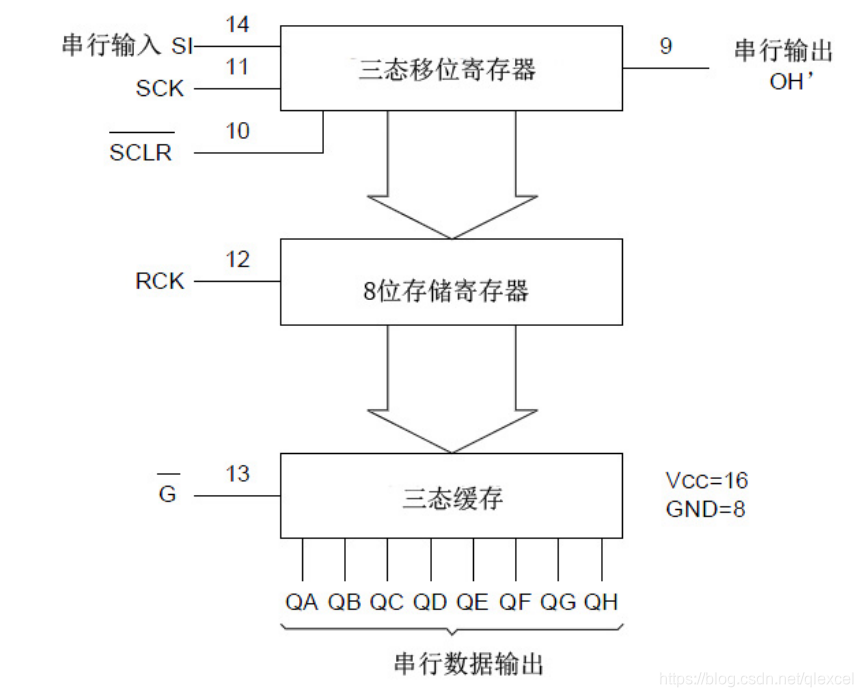

内部逻辑图

在这里插入图片描述
从逻辑图可以得到几个信息：
1、拉低SCLR（10脚）会复位移位寄存器，值全为0。正常工作时应该拉高。

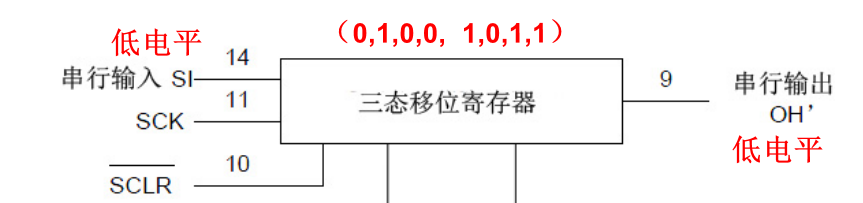

2、移位寄存器有8位，SCK（11脚）给一个上升沿，移位寄存器就会往前移动1位。比如此时状态为

SI（14脚）为低电平，OH（9脚）为高电平，则SCK（11脚）来一个上升沿，就会变为：
在这里插入图片描述
3、移位寄存器中的8位值不会影响输出引脚状态，输出引脚的状态是由存储寄存器中的8位值决定的，给RCK（12引脚）一个上升沿，移位寄存器中的8位值才会赋值给存储寄存器。假如要让QA~QH输出（1,0,0,1, 0,1,1,0），要首先控制SI、SCK把值赋给移位寄存器，最后给RCK一个上升沿，值才真正输出。
4、G（13脚）是输出控制脚，拉高QA~QH会输出高阻态，拉低才会输出有效值。

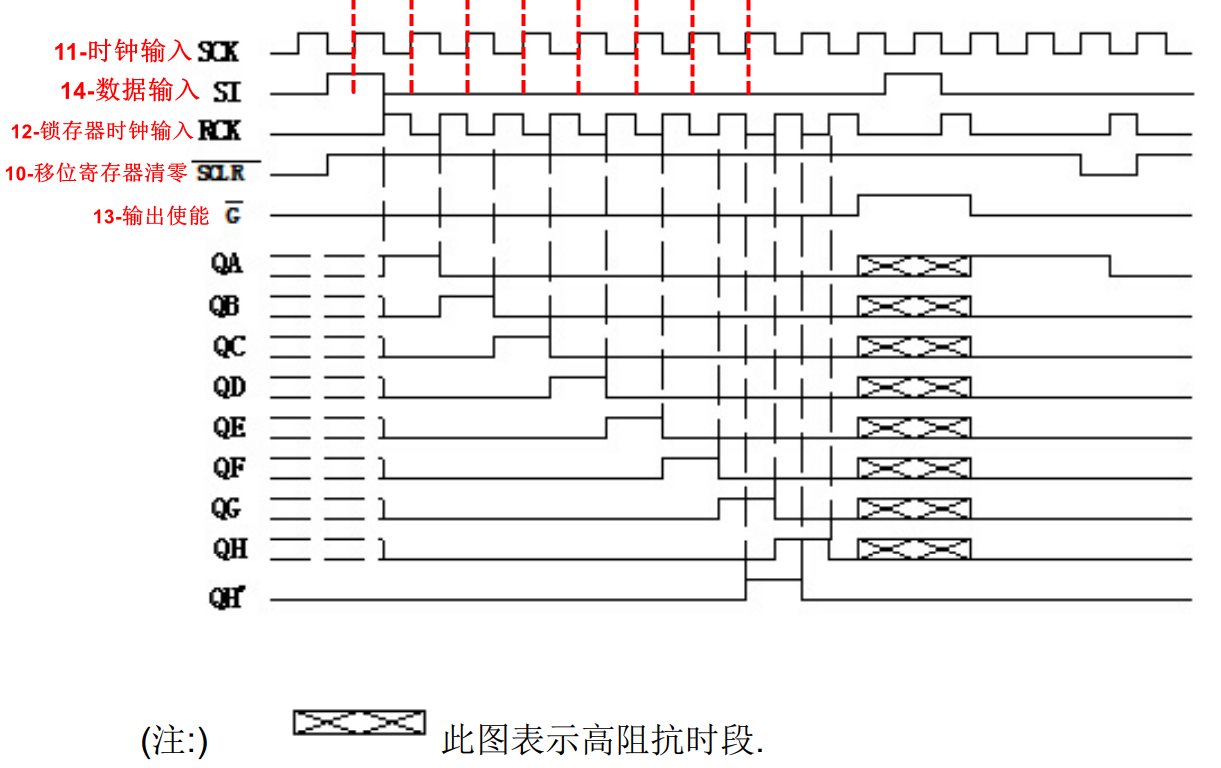

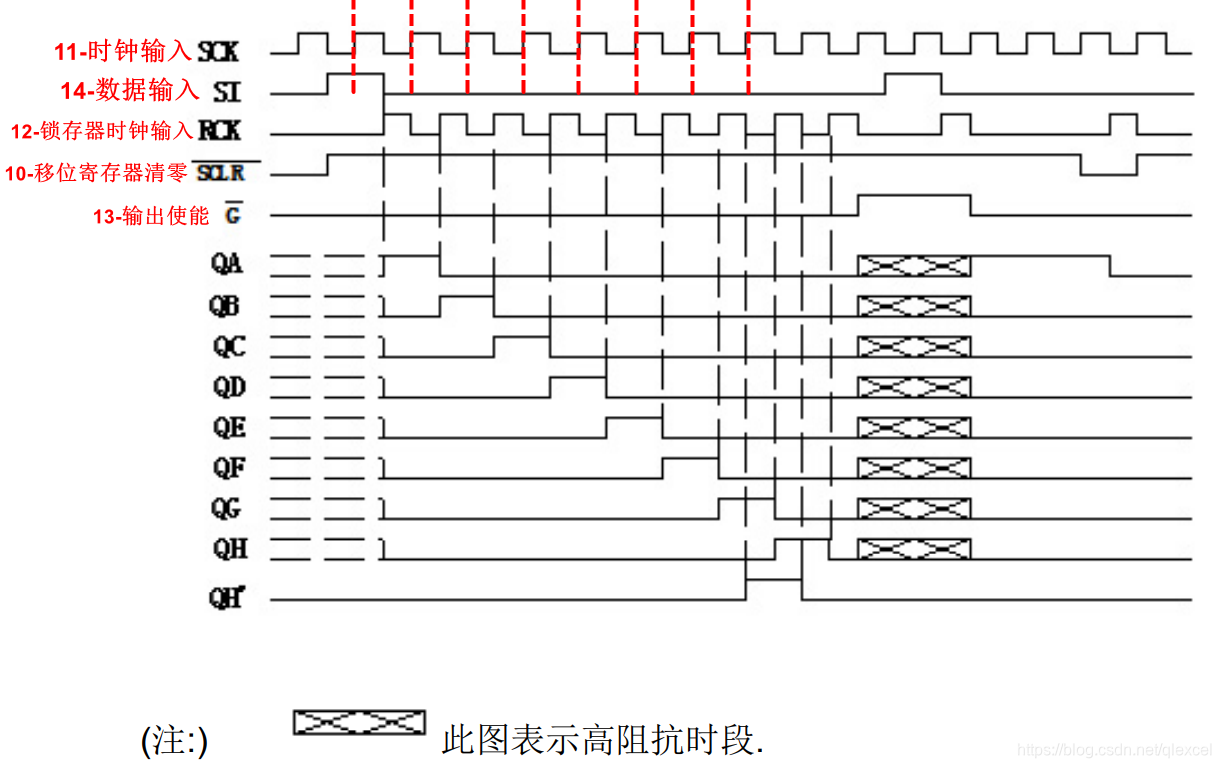

时序图

在这里插入图片描述
从时序图可以知道74HC595的使用流程为：
1、拉高SCLR（10脚）。如果不用，设计原理图时可以直接拉高。
2、控制SI（14引脚）、SCK（11脚）把移位寄存器的值赋好（使用8个上升沿）。
3、给RCK（12引脚）一个上升沿。
4、拉低G（13脚）。

给个参考程序：

/**********************************************************************************************************
*	函 数 名：HC595_Out1Byte
*	功能说明：HC595输出一个字节
*	形    参：
*	返 回 值：
**********************************************************************************************************/
void HC595_Out1Byte(uint8_t dat)
{unsigned char i; HC595_LATCH_LOW();           Delay_us(1); for(i=0;i<8;i++){HC595_SRCLK_LOW();	    //先将串行时钟输入端SRCLK置成低电平Delay_us(1);if(dat&0x80)HC595_SER_HIGH();	//每次只取一位elseHC595_SER_LOW();dat<<=1;	            //每次只取一位进行左移HC595_SRCLK_HIGH();	    //数据在串行时钟输入端SRCLK的上升沿输入到移位寄存器中Delay_us(1);            //空指令}HC595_LATCH_HIGH();         //LATCH上升沿并行数据输出	Delay_us(1); HC595_LATCH_LOW();
}

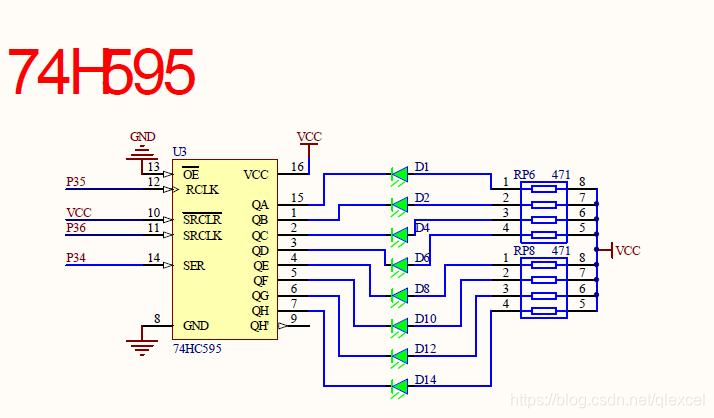

常见的原理图
在这里插入图片描述
