前言

电子产品接口的迅速发展是电子技术迅速发展的一个缩影，随着现在电子产品对数据传输和充电功率要求越来越高的情况下，一些以前常用接口开始慢慢被淘汰，而支持更高速率和充电功率的的Type-C接口慢慢开始大放异彩，此外支持盲插（不用区分正反面）和插拔次数高也是Type-C成功的重要因素。

我们常用的手机或者其他电子产品的数据线分为两种，一种苹果数据线，另一种是安卓数据线。苹果数据线只能用于苹果手机和其移动设备，而安卓数据线可以适用于所有安卓手机。

安卓数据线接口有：

安卓Mini接口（B-5Pin）的数据线，现在多用于按键功能手机、老年手机。分为只充电和数据+充电两种。
安卓Micro（麦克，5Pin） usb数据线，是Mini的升级版。重点解决Mini USB上的顽疾比如体积大的缺点。现在使用普遍的一款数据线，基本适用于除苹果手机外的所有安卓手机。该接口同时兼容USB1.1和USB 2.0协议，拥有充电+数据传输功能。

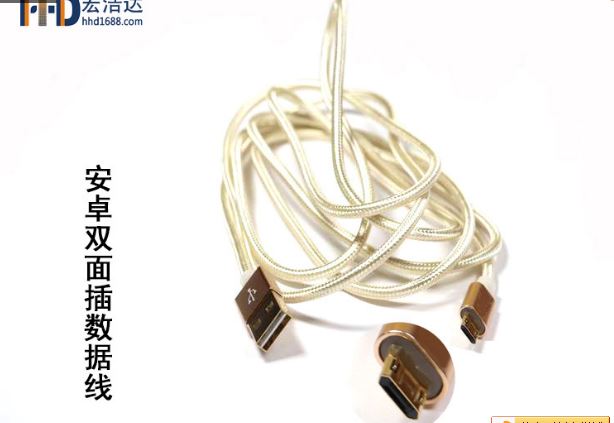

安卓双面Micro（麦克，5Pin） 接口数据线，适用于所有的安卓手机，双面可插，即插即用不分正反。
安卓Type-C接口，下面详细介绍。

苹果数据接口：

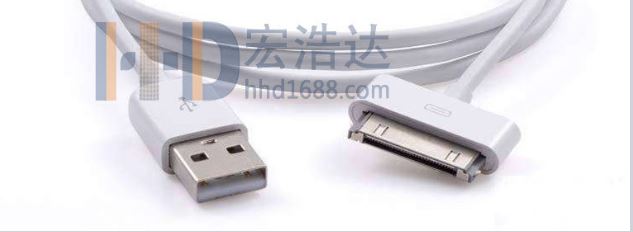

苹果iPhone 30pin接口数据线，适用于苹果 iPhone3、 iPhone3G、 iPhone3Gs、iPhone4、 iPhone4s手机，现在已经很少使用了，由于使用不方便苹果公司从iPhone5以后就替换掉改用lightning 8pin接口的数据线。

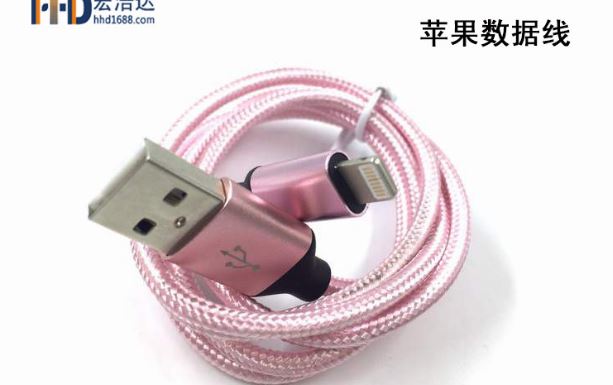

苹果Lightning（莱特宁） 8pin接口数据线，适用于苹果iPhone5、 iPhone5s、iPhone5c、 iPhone6、 iPhone6 plus、 iPhone6s、iPhone6s plus、iPhone6 SE、iPhone7、iPhone8等等。是现在苹果产品普遍用的数据接口。

USB Type-C

在这里插入图片描述

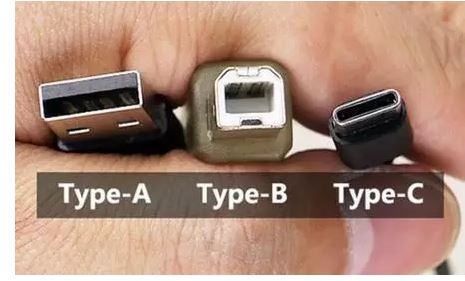

如上图所示，USB接口拥有三种不同的外观接口，Type-A就是我们通常所说的USB接口，Type-B是现在常用在打印机上的一种接口。而Type-C相对以上两者体积更小，是最新的USB接口外形标准，另外Type-C是一种既可以应用于PC(主设备)又可以应用于外部设备(从设备，如手机)的接口类型，这是划时代的。

引脚定义

在这里插入图片描述

Type-C的插头及底座的引脚示意图如上图所示，Type-C口有4对TX/RX分线，1对USB D+/D-，1对SBU，2个CC，另外还有4个VBUS和4个地线。一共24个引脚，每面12个引脚，功能相互对称。

如图中所示，VBUS和GND是供电引脚

引脚	功能
VBUS&GND	常规供电口（5V）
TX/RX（±）	USB 3.1 数据线
D+/D-	USB 2.0数据线
SBU	用于DP协议
CC线	用于Power Delivery 模块（简称PD）的通讯

Type-C供电

Type-C数据线其中最重要的功能就是充电了，现在最常用于智能手机的快充当中。无论哪种Type-C数据线，电源的正负极都有四根电缆，针脚接触面积大，允许电流大。数据线在5V电压充电时允许最大电流是3A，而以前安卓手机常用的Micro USB数据线最大支持电流只有2A，因此Type-C数据线充电快也是其优点之一。然而USB Power Delievry （USB供电简称USB PD）是利用 USB（Universal Serial Bus）电缆，最大可以提供100W供电的拓展供电方式。

供电协议	供电电压	最大供电电流	功率
USB 2.0	5V	0.5A	2.5W
USB 3.1	5V	0.9A	4.5W
USB BC 1.2	5V	1.5A	7.5W
USB Type-C Current @ 3.0A	5V	3A	15W
USB PD	最大20V	最大5A	最大功率100W

使用USB PD 供电规格在不同的功率范围内有不同的供电电压和电流的标准，供电电压有5V、9V、15V、20V几个可选项。如下图。

15W	27 W	45W
5V/3A	9V/ 3A	15V/ 3A

结尾

以上内容参考了链接1：link 链接2：link 链接3： link的博客。我写这篇博客的初衷也是想着去学习Type-C接口的相关知识，奈何Type-C知识实在太多，鄙人才疏学浅，了解实在不多，只能把本章作为开张来写，后面我了解更多关于Type-C的知识再分享给大家，希望这篇文章能起到抛砖引玉的效果。写作的过程中看到CSDN的一位博主写关于Type-C的相关知识，对比我俩的感觉自己的专业性还有科普性都远不及这位博主，这里把链接奉上吗，希望能够帮助到有需要的人，链接： link
