一.powergui

1.1poweigui的介绍

power是电能，gui是图形界面。是为研究人员提供的电能图形界面。这个模块是专门为电气工程领域研究人员提供的图形界面，可以设置解算器的解算方式，对波形进行FFT分析等等，功能很多。

1.2 powergui的位置

Library Browser->Simscape->Electrical->Specialized Power
Systems->Fundamental Blocks.

仿真电力电子时常用的simulink模块有Simulink(包括弱电器件)和Simscape(物理模型仿真模块组)

二、仿真单相半波整流电路

2.1 器件的位置

1. 电源：

Simscape->Electrical->Specialized Power Systems->Fundamental
Blocks->Elctrical Sources

可以找到电力电子常用的电源器件，在这里我们选择AC Voltage
Source(交流电压源)

2. 晶闸管：

Simscape->Electrical->Specialized Power Systems->Fundamental
Blocks->Power Electronics（电力电子器件）

，在这里我们选择Detailed Thyristor(晶闸管)

3. RLC:

Simscape->Electrical->Specialized Power Systems->Fundamental
Blocks->Elements

在这里我们可以选择Series RLC Load 或 Series RLC Branch

4. 电压、电流表、万用表(Multimeter)：

Simscape->Electrical->Specialized Power Systems->Fundamental
Blocks->Measurements

使用万用表时，想要测量的值，点击对应的元件选择Measurements即可

1. 测平均值表（Mean）、有效值/均方根表（RMS）:

Simscape->Electrical->Specialized Power
Systems->Control&Measurements->Measurements

1. 示波器(Sope)、显示输入的值（Display）：

Simulink->Sinks

1. 脉冲信号发生器(Pluse Generator)：

Simulink->Sources

双击可以设置脉冲的幅值，周期及占空比。

1. 多路复用器(Mux)、多路分解器(Demux)：

Simulink->Commonly Used Blocks

2.2电路的连接及仿真效果

2.2.1 连接图

万用表测量的值（从上至下）：电源电压，负载电压，电路电流

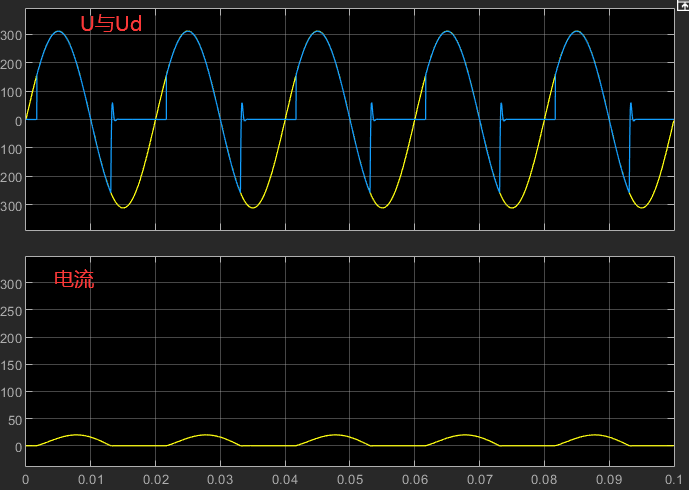

2.2.2 仿真结果

三、Tips

3.1 仿真图像不连续，看起来断断续续？

可能是因为取样最大步长较大，使得取样粗糙。
可以点击

从而设置
将Max step size从auto改为一个较小的值，即可使得图像看起来连续。

3.2 设置pulse generator时填的数据可以是表达式

eg:
便省下计算的时间。

3.3 对仿真图像及数据的导出

点击万用表中想要知道的数据支路，simulink上方会多出signal的选项，点击log signal便将此信号添加成功，图中也会显示信号的标志。

1. 点击信号的标志，选择好数据并点击export，便可将数据导出。
2. 回到matlab主界面，会多出变量（每个版本matlab出现的可能不一样），找到 logsout ->signal->values 便可以对数据进行导出或制图等操作。

此系列文章是我学习simulink仿真电子电路的笔记，帮助我记忆更牢靠。大多知识点出自下面的b站视频: here
仿真的电路图：百度网盘 提取码：7891
