1、什么是SPI？

SPI是串行外设接口(Serial Peripheral Interface)的缩写。是 Motorola 公司推出的一
种同步串行接口技术，是一种高速的，全双工，同步的通信总线。

2、SPI优点
支持全双工通信
通信简单
数据传输速率块

3、缺点
没有指定的流控制，没有应答机制确认是否接收到数据，所以跟IIC总线协议比较在数据可靠性上有一定的缺陷。

4、特点
1）：高速、同步、全双工、非差分、总线式
2）：主从机通信模式

5、协议通信时序详解

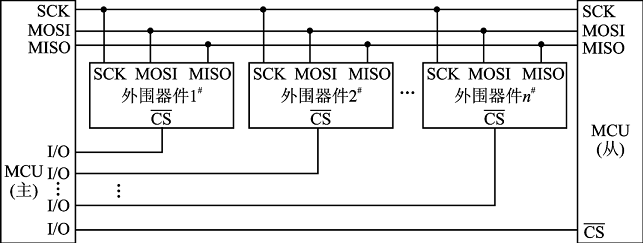

1）：SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多
个从设备，需要至少4根线，事实上3根也可以(单向传输时)。也是所有基于SPI的设备共
有的，它们是SDI(数据输入)、SDO(数据输出)、SCLK(时钟)、CS(片选)。
(1)SDO/MOSI – 主设备数据输出，从设备数据输入;
(2)SDI/MISO – 主设备数据输入，从设备数据输出;
(3)SCLK – 时钟信号，由主设备产生;
(4)CS/SS – 其中CS是控制芯片是否被选中的，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），对此芯片的操作才有效，这就允许在同一总线上连接多个SPI设备成为可能。需要注意的是，在具体的应用中，当一条SPI总线上连接有多个设备时，SPI本身的CS有可能被其他的GPIO脚代替，即每个设备的CS脚被连接到处理器端不同的GPIO，通过操作不同的GPIO口来控制具体的需要操作的SPI设备，减少各个SPI设备间的干扰。

SPI是串行通讯协议，也就是说数据是一位一位从MSB或者LSB开始传输的，这就是SCK时钟线存在的原因，由SCK提供时钟脉冲，MISO、MOSI则基于此脉冲完成数据传输。 SPI支持4-32bits的串行数据传输，支持MSB和LSB，每次数据传输时当从设备的大小端发生变化时需要重新设置SPI Master的大小端。

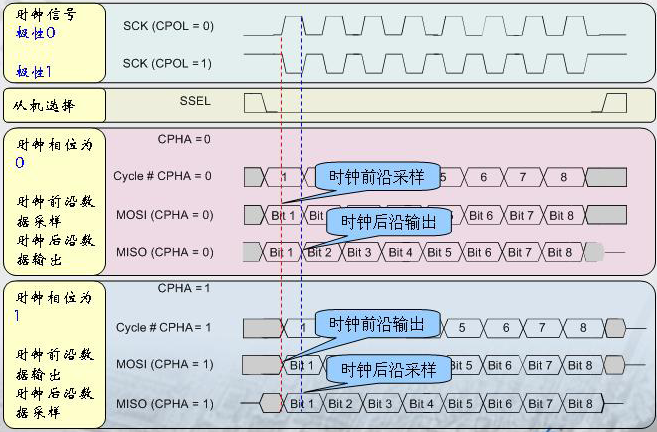

2）：需要说明的是，我们SPI通信有4种不同的模式，不同的从设备可能在出厂是就是配
置为某种模式，这是不能改变的；但我们的通信双方必须是工作在同一模式下，所以我们
可以对我们的主设备的SPI模式进行配置，通过CPOL（时钟极性）和CPHA（时钟相位）来
控制我们主设备的通信模式，具体如下：
Mode0：CPOL=0，CPHA=0
Mode1：CPOL=0，CPHA=1
Mode2：CPOL=1，CPHA=0
Mode3：CPOL=1，CPHA=1

时钟极性CPOL是用来配置SCLK的电平出于哪种状态时是空闲态或者有效态，时钟相位CPHA
是用来配置数据采样是在第几个边沿：
CPOL=0，表示当SCLK=0时处于空闲态，所以有效状态就是SCLK处于高电平时
CPOL=1，表示当SCLK=1时处于空闲态，所以有效状态就是SCLK处于低电平时
CPHA=0，表示数据采样是在第1个边沿，数据发送在第2个边沿
CPHA=1，表示数据采样是在第2个边沿，数据发送在第1个边沿

例如：
CPOL=0，CPHA=0：此时空闲态时，SCLK处于低电平，数据采样是在第1个边沿，也就是
SCLK由低电平到高电平的跳变，所以数据采样是在上升沿，数据发送是在下降沿。

CPOL=0，CPHA=1：此时空闲态时，SCLK处于低电平，数据发送是在第2个边沿，也就是
SCLK由低电平到高电平的跳变，所以数据采样是在下降沿，数据发送是在上升沿。

CPOL=1，CPHA=0：此时空闲态时，SCLK处于高电平，数据采集是在第1个边沿，也就是
SCLK由高电平到低电平的跳变，所以数据采集是在下降沿，数据发送是在上升沿。

CPOL=1，CPHA=1：此时空闲态时，SCLK处于高电平，数据发送是在第2个边沿，也就是
SCLK由高电平到低电平的跳变，所以数据采集是在上升沿，数据发送是在下降沿。
