hyperlynx这个软件非常简单易上手，推进新手可以学习这个软件，今天就原理图仿真进行一个说明。

①New Si Schematic

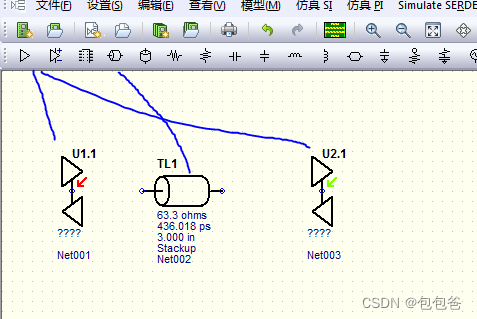

 ②按下图选中部品，接收端，传输线和发送端，这里把传输线阻抗调整到50ohm和实际设计的值一致。

可以用simple模型



③双击接收端 ，点击选择，hyperlynx这个软件没有理想发送端，必须是要附一个模式才能用。这个和sigrity是不同的。那么我们选择一个模型

这里选择DDR的地址线

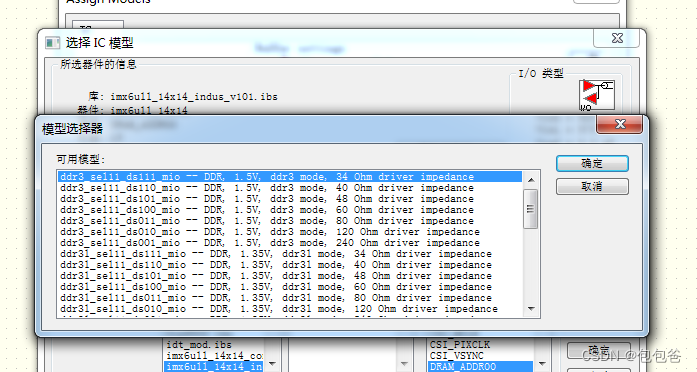

点击模型选择器，选择一个模式，这里我们就选择第一种，要根据实际器件来进行选择。

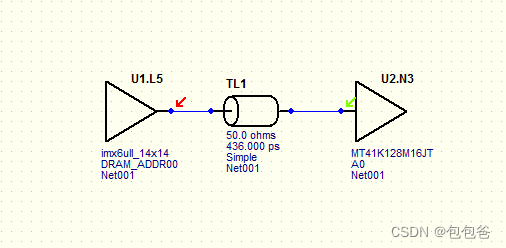

 ④接下来接收端也同样设置下，然后如下连接好。

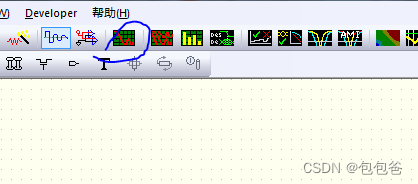

⑤这个样子准备工作就做好了，点击蓝圈的地方打开示波器界面

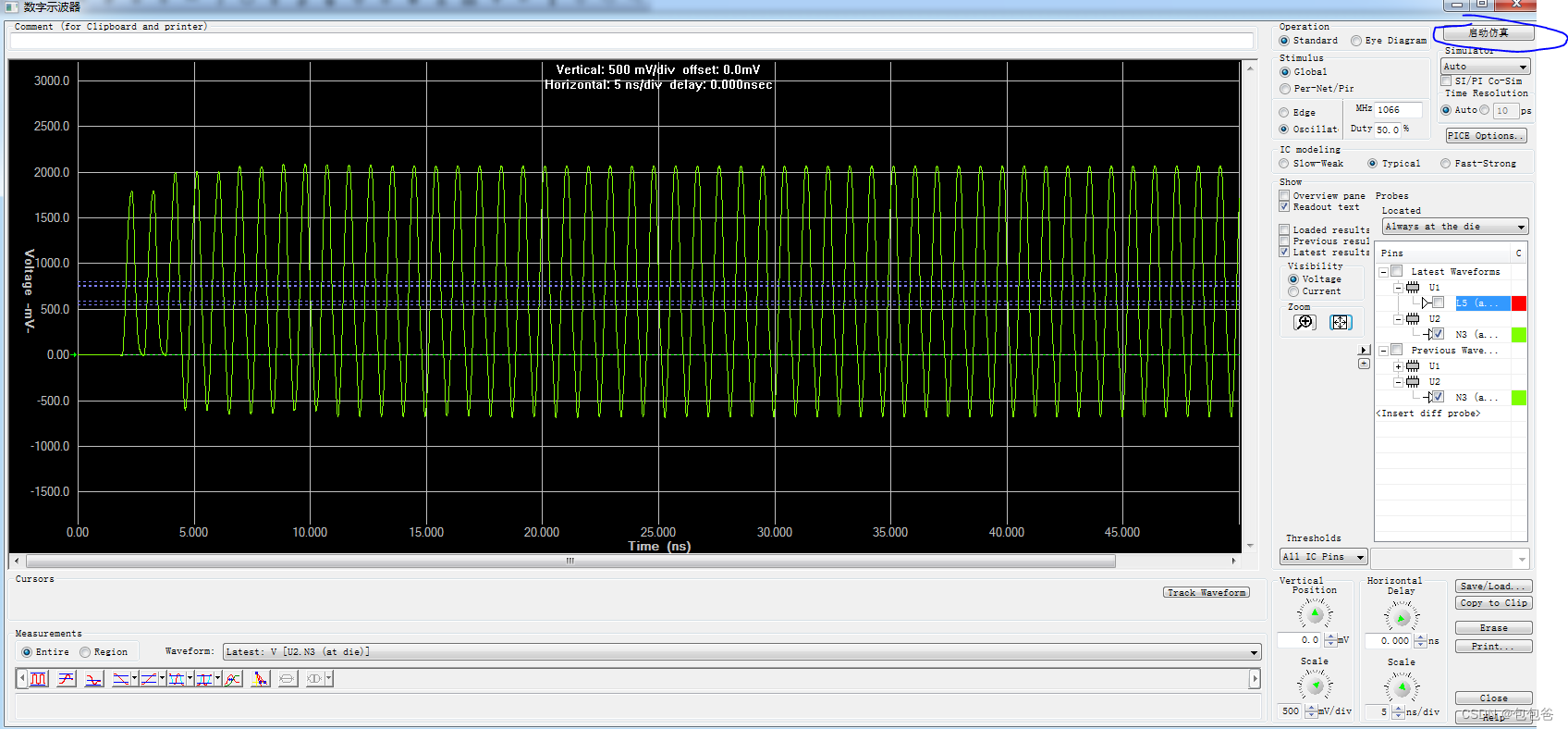

⑥ 启动仿真，可以看到信号是明显过冲了，那是因为源端和阻抗线不匹配 。这里有2个办法

第一增加源端电阻，第二改变驱动模型为49ohm的那个。这里我们试下第二方法，这个最终使用的时候可以减少器件，比较推荐。

⑦几个驱动模式扫描了下，黄色和绿色线效果最好，对应模式DS011,DS100这2种模式可以根据情况选择一种。
