一、前言
听到 SmartConfig这个单词，字义上就是智能配置，但是我们电子发烧友都是称之为一键配网，
听到Airkiss这个单词就有点意思了。飞吻，象征着速度飞一般的快。

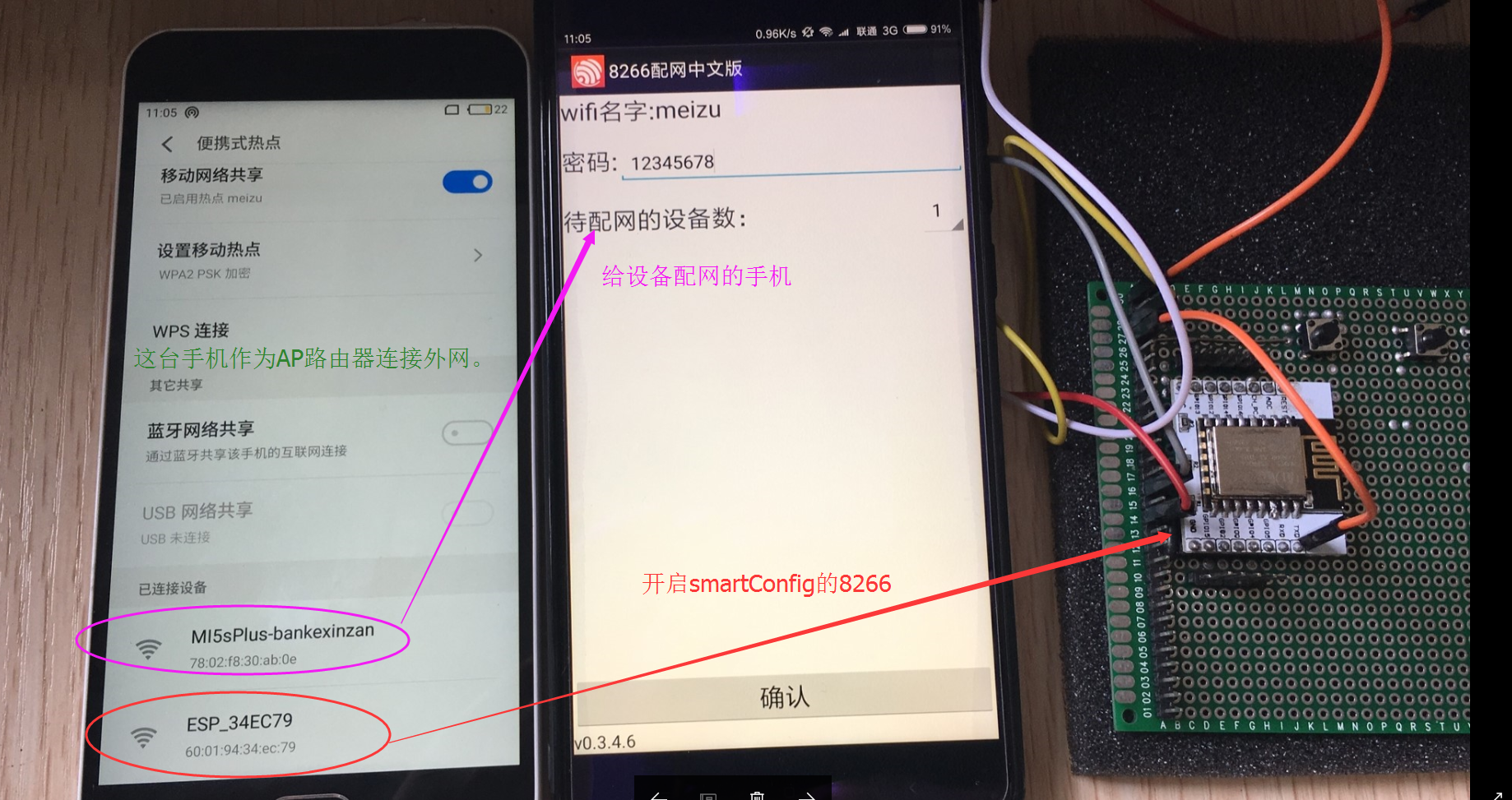

本博文的配网截图：

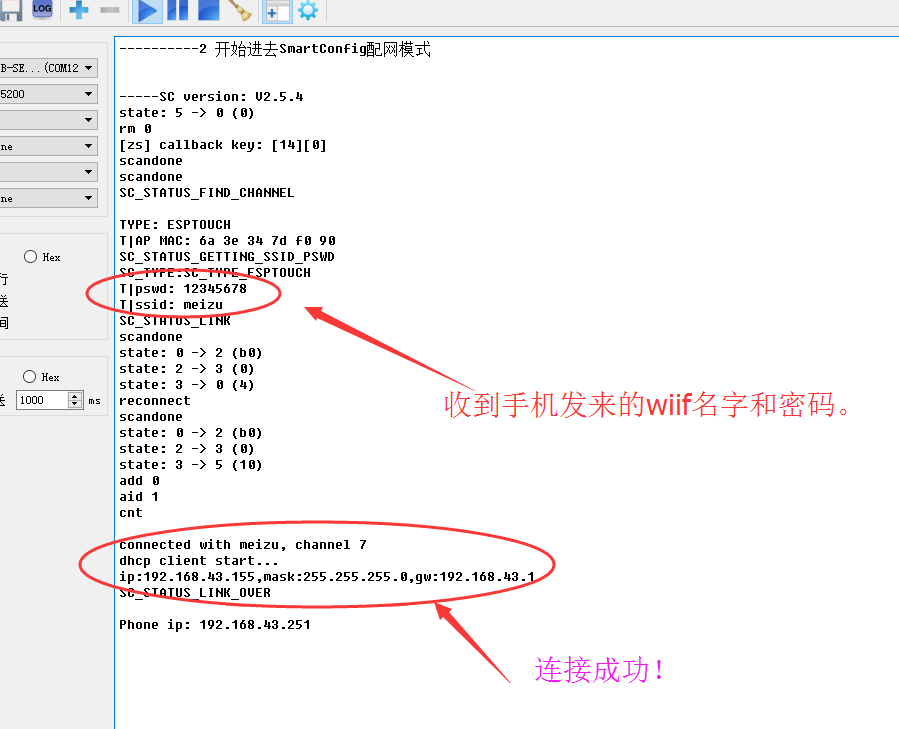

8266串口打印信息：
1.1、问题来了。
①、都不懂！SmartConfig和AirKiss是什么东东！

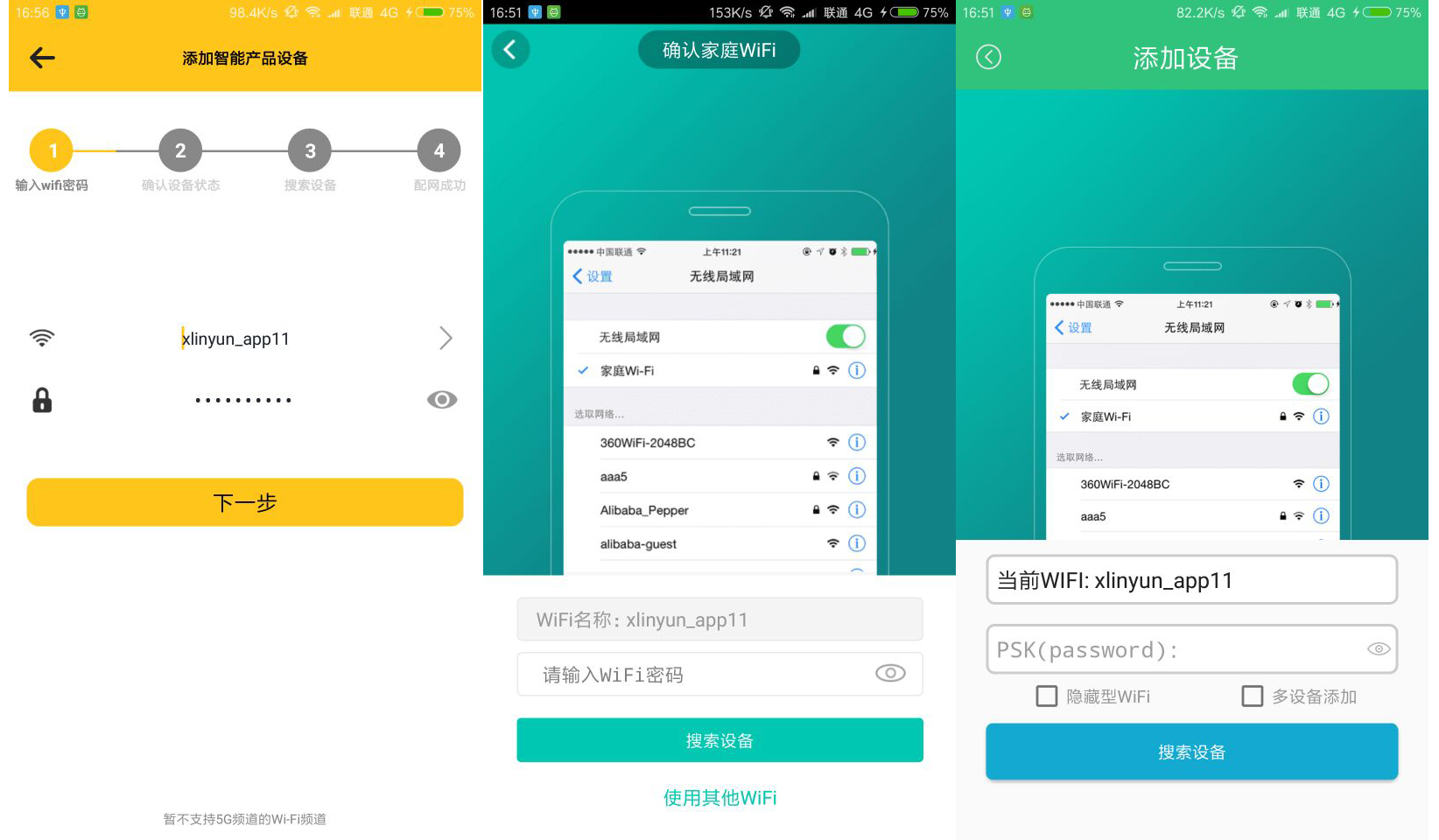

- 答：大家买智能设备时候都会出现以下界面提示您要输入wifi账号和密码！然后下一步操作搜索，设备成功连接网络成功就可以使用啦！这里就引出了， SmartConfig 和 AirKiss 就是给设备配网的方式，皆为无线操作给设备发wifi名字和密码的方式。
①、既然方式一样，二者有啥不同吗！
- 答：其实原理都是一样，手机发出广播，这广播里面有WIfi的名字 和密码，也就是接下来设备要接收的广播，以及去连接这个Wifi！ ，其然 ，Airkiss是微信专门为物联网配网开发的，其原理和乐鑫给的SmartConfig一样。如果你没有去集成微信开发环境去给设备配网，大不可去了解airkiss，只需要懂得用SmartConfig配网就好了！
二、原理。
这里我引用微信官网画的一个通俗易懂一张图片。图下的智能插座是要配网的设备，而微信客户端也就是我们的发送端：APP软件 ；
-
步骤
-
在APP软件输入将要连接的WIfi的名字和密码。
-
之后App会空中发网，带有wifi的名字和密码的信息暴露。
-
智能设备收到信息广播之后，尝试不断去连接，一旦连接成功。就会返回信息给APP通知配网成功！
-
[外链图片转存失败(img-09BF2Tax-1568028822159)(http://iot.weixin.qq.com/wiki/static/image/7_1-1.png)]
三、走进8266一键配网的SmartConfig。

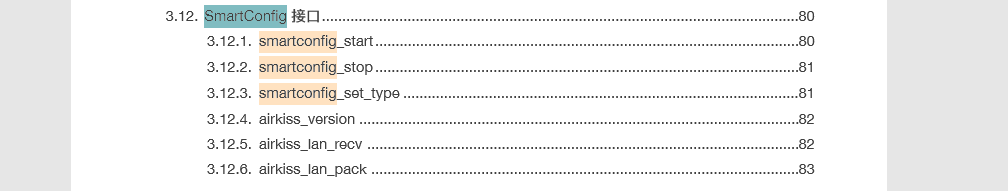

1. 翻开8266的编程SDK手册，看看有哪些已经封装好的接口，如图 ：

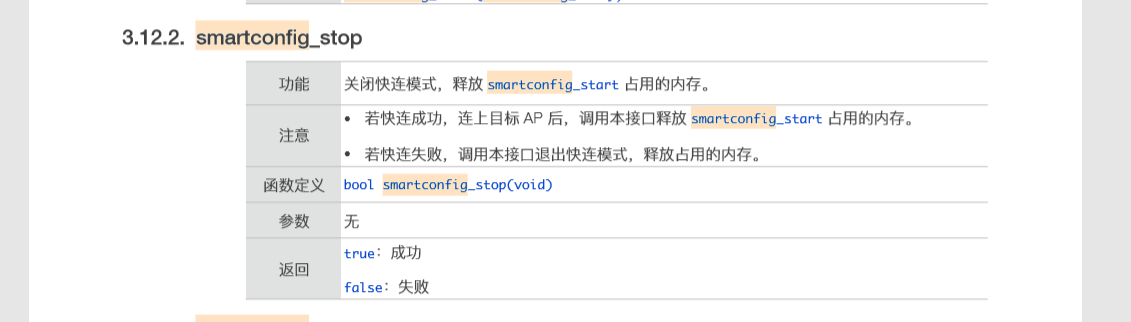

2. 主要的函数方法，如图 ：
[外链图片转存失败(img-FpodYoZm-1568028822160)(https://img-blog.csdn.net/20171130231422074?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQveGg4NzAxODkyNDg=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)]
3. 为了更好展示主要方法，我做个表格，大家可以方便查阅，如下 ：
| 函数名字 | 函数参数 | 返回值 | 备注 |
|---|---|---|---|
| smartconfig_start() | sc_callback_t cb：SmartConfig 状态发⽣生改变时，进⼊入回调函数 | true：成功 ，false：失败 | 开启快连模式，快速连接 ESP8266 Station 到 AP |
| smartconfig_stop () | SC_TYPE_ESPTOUCH,SC_TYPE_AIRKISS,SC_TYPE_ESPTOUCH_AIRKISS | true：成功 ，false：失败 | 关闭快连模式，释放 smartconfig_start 占⽤用的内存。 |
三、电路图与代码分析。
3、1 电路图。
仅仅只是一个按键触发配网模式，这个按键接GPIO14与GND端。
3、2 代码分析。
第一步：按键初始化，这里我使用的是机智云SOC方案提炼出来的按键中断初始化 hal_key.h 和 hal_key.c 文件封装。
第二步：按键触发回调的函数 :如下，其中的smartconfig_done是方法回调函数，见第三步骤。
//短按按键函数回调
LOCAL void ICACHE_FLASH_ATTR keyShortPress(void) {//配置一键配网类型smartconfig_set_type(SC_TYPE_ESPTOUCH); //开启station模式wifi_set_opmode(STATION_MODE);//开始一键配网等待smartconfig_start(smartconfig_done);
}
第三步： smartconfig_done函数 : 如下
void ICACHE_FLASH_ATTR smartconfig_done(sc_status status, void *pdata) {switch (status) {//连接未开始，请勿在此阶段开始连接。case SC_STATUS_WAIT:os_printf("SC_STATUS_WAIT\n");break;//发现WIfi信道case SC_STATUS_FIND_CHANNEL:os_printf("SC_STATUS_FIND_CHANNEL\n");break;//得到wifi名字和密码case SC_STATUS_GETTING_SSID_PSWD:os_printf("SC_STATUS_GETTING_SSID_PSWD\n");sc_type *type = pdata;if (*type == SC_TYPE_ESPTOUCH) {os_printf("SC_TYPE:SC_TYPE_ESPTOUCH\n");} else {os_printf("SC_TYPE:SC_TYPE_AIRKISS\n");}break;//已经获取wifi名字与密码在连接路由器case SC_STATUS_LINK:os_printf("SC_STATUS_LINK\n");struct station_config *sta_conf = pdata;wifi_station_set_config(sta_conf);wifi_station_disconnect();wifi_station_connect();break;//成功获取到IP，连接路由完成。case SC_STATUS_LINK_OVER:if (pdata != NULL) {uint8 phone_ip[4] = { 0 }; os_memcpy(phone_ip, (uint8*) pdata, 4); //打印发广播过来的设备IP地址 os_printf("Phone ip: %d.%d.%d.%d\n", phone_ip[0], phone_ip[1], phone_ip[2], phone_ip[3]);} //停止配置smartconfig_stop();break;}}
##四、完整代码。
#include "../include/debug.h"
#include "hal_key.h"
#include "../include/uart.h"
#include "ets_sys.h"
#include "osapi.h"
#include "ip_addr.h"
#include "espconn.h"
#include "mem.h"
#include "user_interface.h"
#include "smartconfig.h"
#include "airkiss.h"//按键定义
#define GPIO_KEY_NUM 1
#define KEY_0_IO_MUX PERIPHS_IO_MUX_MTMS_U
#define KEY_0_IO_NUM 14
#define KEY_0_IO_FUNC FUNC_GPIO14LOCAL key_typedef_t * singleKey[GPIO_KEY_NUM];
LOCAL keys_typedef_t keys; LOCAL esp_udp ssdp_udp;
LOCAL struct espconn pssdpudpconn;
LOCAL os_timer_t ssdp_time_serv;uint8_t lan_buf[200];
uint16_t lan_buf_len;
uint8 udp_sent_cnt = 0;void ICACHE_FLASH_ATTR smartconfig_done(sc_status status, void *pdata) {switch (status) {//连接未开始，请勿在此阶段开始连接case SC_STATUS_WAIT:os_printf("SC_STATUS_WAIT\n");break;//发现信道case SC_STATUS_FIND_CHANNEL:os_printf("SC_STATUS_FIND_CHANNEL\n");break;//得到wifi名字和密码case SC_STATUS_GETTING_SSID_PSWD:os_printf("SC_STATUS_GETTING_SSID_PSWD\n");sc_type *type = pdata;if (*type == SC_TYPE_ESPTOUCH) {os_printf("SC_TYPE:SC_TYPE_ESPTOUCH\n");} else {os_printf("SC_TYPE:SC_TYPE_AIRKISS\n");}break;case SC_STATUS_LINK:os_printf("SC_STATUS_LINK\n");struct station_config *sta_conf = pdata;wifi_station_set_config(sta_conf);wifi_station_disconnect();wifi_station_connect();break;//成功获取到IP，连接路由完成。case SC_STATUS_LINK_OVER:os_printf("SC_STATUS_LINK_OVER \n\n");if (pdata != NULL) {uint8 phone_ip[4] = { 0 };os_memcpy(phone_ip, (uint8*) pdata, 4);os_printf("Phone ip: %d.%d.%d.%d\n", phone_ip[0], phone_ip[1], phone_ip[2], phone_ip[3]);}//停止配置smartconfig_stop();break;}}//用户自定义 RF_CAL 参数存放在 Flash 的扇区号
uint32 ICACHE_FLASH_ATTR user_rf_cal_sector_set(void) {enum flash_size_map size_map = system_get_flash_size_map();uint32 rf_cal_sec = 0;switch (size_map) {case FLASH_SIZE_4M_MAP_256_256:rf_cal_sec = 128 - 5;break;case FLASH_SIZE_8M_MAP_512_512:rf_cal_sec = 256 - 5;break;case FLASH_SIZE_16M_MAP_512_512:case FLASH_SIZE_16M_MAP_1024_1024:rf_cal_sec = 512 - 5;break;case FLASH_SIZE_32M_MAP_512_512:case FLASH_SIZE_32M_MAP_1024_1024:rf_cal_sec = 1024 - 5;break;default:rf_cal_sec = 0;break;}return rf_cal_sec;
}void ICACHE_FLASH_ATTR user_rf_pre_init(void) {
}//长按五秒按键回调
LOCAL void ICACHE_FLASH_ATTR keyLongPress(void) {}//短按按键回调
LOCAL void ICACHE_FLASH_ATTR keyShortPress(void) {os_printf("----------2 开始进去SmartConfig配网模式\n\n\n-----");smartconfig_set_type(SC_TYPE_ESPTOUCH); wifi_set_opmode(STATION_MODE);smartconfig_start(smartconfig_done);
}//按键初始化
LOCAL void ICACHE_FLASH_ATTR keyInit(void) {singleKey[0] = keyInitOne(KEY_0_IO_NUM, KEY_0_IO_MUX, KEY_0_IO_FUNC,keyLongPress, keyShortPress);keys.singleKey = singleKey;keyParaInit(&keys);
}void ICACHE_FLASH_ATTRuser_init(void) {uart_init(BIT_RATE_115200, BIT_RATE_115200);os_printf("SDK version:%s\n", system_get_sdk_version());os_printf("----------BIT_RATE_115200\n\n\n-----");keyInit();
}附加：相关调试工具下载。
适配安卓7.0的中文版调试一键配网APK下载： http://download.csdn.net/download/xh870189248/10141647
本博文的8266代码demo下载：http://download.csdn.net/download/xh870189248/10141671
8266教程系列的代码汇总：https://github.com/xuhongv/StudyInEsp8266
