一、代码编译环境

1.使用什么工具来写驱动代码：安装source insight工具

（1）找到软件提示把工具安装激活
（2）把Linux内核代码解压到windows目录中
（3）打开工具添加查看的项目
project🡒new project:
第一个对话框：
第一个文本框：输入工程名字

第二个文本框：路径(默认)

第二个对话框： 在项目源码位置，选择 Linux内核代码位置 点击OK 第三个对话框： 选择需要查看的Linux内核代码的包含的源码文件（要查看的内核目录）,单击 add tree。
点击close 退出,
然后 重新打开刚才创建的工程 project→open project，如果提示 同步,点击确定,可能
需要很长时间

（4）编写代码
使用source insight工具编写代码，然后把这个程序拷贝到ubuntu系统中，使用交叉编译工
具进行编译，生成适配与开发板的程序。

二、Linux驱动开发分类

1、字符设备驱动，最多的。

2、块设备驱动，存储。

3、网络设备驱动。

一个设备不说是一定只属于某一个类型。比如USB WIFI,SDIO WIFI，属于网络设备驱动，因为他又有USB和SDIO，因此也属于字符设备驱动。

三、字符设备驱动开发流程

1.编译驱动模块代码（Makefile）

KERNEL_PATH=/home/yky/Code/linux-3.14-fs4412 #内核中的Makefile需要配置交叉编译工具链
obj-m += 模块文件名.o #要编译为模块的文件
all:make modules -C $(KERNEL_PATH) M=$(shell pwd) #借助已经编译好的内核，编译模块# -C 指定内核路径
# M:当前模块的位置

2.驱动模块的加载与卸载

Linux驱动程序可以编译到kernel里面，也就是zImage，也可以编译为模块，.ko。测试的时候只需要加载.ko模块就可以。

编写驱动的时候注意事项！

1、编译驱动的时候需要用到linux内核源码！因此要解压缩linux内核源码，编译linux内核源码。得到zImage和.dtb。需要使用编译后的到的zImage和dtb启动系统。

2、从SD卡启动，SD卡烧写了uboot。uboot通过tftp从ubuntu里面获取zimage和dtb，rootfs也是通过nfs挂载。

3、设置bootcmd和bootargs（根据自身情况进行调整）

set bootargs root=/dev/nfs nfsroot=192.168.3.201:/home/xwq/nfshome/rootfs rw console=ttySAC2,115200 init=/linuxrc ip=192.168.3.6

setenv bootcmd tftp 41000000 uImage\;tftp 42000000 exynos4412-fs4412.dtb\;bootm 41000000 - 42000000

4、将编译出来的.ko文件放到根文件系统里面。加载驱动会用到加载命令：insmod，modprobe。移除驱动使用命令rmmod。对于一个新的模块使用modprobe加载的时候需要先调用一下depmod命令。驱动模块加载成功以后可以使用lsmod查看一下。卸载模块使用rmmod命令

（1）insmod：加载模块

insmod 模块路径

（2）rmmod：卸载模块

mkdir /lib/modules
mkdir /lib/modules/3.14.0
rmmod 模块名

（3）lsmod：查看已经加载的模块

四、字符设备驱动编写

1.驱动模块

 （1）符号导出

如果模块中内容需要在其他模块中使用，可以把内容进行导出：添加导出声明
EXPORT_SYMBOL（内容名字);
注：如果模块只用于进行导出，可以不写入口声明以及定义

（2）参数传递

在编写驱动时，有些变量是不确定的，是根据驱动具体加载到哪个设备才确定，在进行
insmod装载驱动模块时再传递这些参数值。

如：加载模块：insmod perm.ko a=10 b=5 p="okokok"

在驱动代码中如何处理参数传递： module_param(name，type，perm);

参数1：参数的名字，变量名
参数2：参数的类型，int，char
参数3：/sys/modules 文件的权限，0666

2. 字符设备驱动编写步骤

1.实现模块加载和卸载入口函数

/*
1、头文件
2、驱动模块装载入口和卸载入口声明
3、模块装载函数和卸载函数
4、GPL声明
装载入口:当内核加载这个驱动模块时，从那个函数执行(声明,实现)
*///头文件
#include <linux/init.h>
#include <linux/module.h>//模块加载入口函数实现
static int __init 函数名1(void)
{//资源的创建，申请，创建驱动return 0;
}//模块卸载入口函数实现
static void __exit 函数名2(void)
{//资源的释放，删除驱动
}//模块入口声明
//装载声明(内核加载的入口指定)
module_init(函数名1);//只要加载就执行其中声明的函数//卸载声明(内核卸载的入口指定)
module_exit(函数名2);//GPL开源声明
MODULE_LICENSE("GPL");

2.在模块加载入口
3. 申请设备号（内核中用于区分和管理不同的字符设备驱动）
4. 创建设备节点（为用户提供一个可操作的文件接口---用户操作文件）
5. 实现硬件初始化
（1） 地址的映射
（2） 实现硬件的寄存器的初始化
（3） 中断的申请
6.实现文件io接口（struct file_operations fops结构体）

字符设备驱动要素

a. 必须有一个设备号，用于在内核中，众多的设备驱动进行区分
b. 用户（应用）必须知道设备驱动对应到哪个设备文件(设备节点)——Linux一切皆文件（把所有的设备都看作是文件）
c. 对设备进行操作(驱动)，其实就是对文件进行操作，应用空间操作open、read、write等文
件IO时，实际上驱动代码中对应执行的open、read、write函数

2.1 设备号的注册与注销

//申请设备号
int register_chrdev(unsigned int major, const char *name,const structfile_operations *fops)

参数1：
unsigned int major：主设备号
设备号：32bit == 主设备号(12bit) + 次设备号(20bit)
主设备号：表示同一类型的设备
次设备号：表示同一类型中的不同设备
参数有两种设置：
静态：指定一个整数：250----主设备号为250
动态：让内核随机指定,参数为0
参数2：
const char *name:一个字符串，描述设备信息，自定义
参数3：
const struct file_operations *fops：结构体指针，结构体变量的地址（结构体中就是应
用程序和驱动程序函数关联，open、read、write）---文件操作对象，提供open、read、write等驱动
中的函数
返回值：
如果是静态指定主设备号，返回0表示申请成功，返回负数表示申请失败
如果是动态申请，返回值就是申请成功的主设备号
/proc/devices:文件中包含了所有注册到内核的设备

//销毁注销设备号
void unregister_chrdev(unsigned int major,const char * name)

参数1：
unsigned int major：主设备号
参数2：
const char * name：设备信息，自定义

2.2 设备节点的注册与注销

 1.手动创建

创建设备节点---手动
mknod 设备节点名 设备类型 主设备号 次设备号
#如：
mknod /dev/xxx c 250 0

2. 自动创建（通过udev/mdev机制）

//创建一个类(信息)
struct class * class_create(owner,name)

参数1：
owner：一般填写 THIS_MODULE
参数2：
name：字符串首地址，名字，自定义
返回值：
返回值就返回信息结构体的地址

//创建设备节点(设备文件)
struct device * device_create(struct class *class, struct device *parent,dev_t
devt, void *drvdata, const char *fmt, ...)

参数1：
struct class *class：class信息对象地址，通过 class_create()函数创建参数2：
struct device *parent：表示父亲设备，一般填 NULL参数3：
dev_t devt：设备号（主设备+次设备）
Linux内核将设备号分为两部分：主设备号和次设备号。主设备号占用前12位，次设备号占用低20位。
#define MAJOR(dev) ((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev) ((unsigned int) ((dev) & MINORMASK))参数4：
void *drvdata：私有数据，一般填NULL参数5、参数6：
const char *fmt, ...：可变参数，表示字符设备文件名(设备节点名)

//销毁设备节点
void device_destroy(struct class * class,dev_t devt)

 2.3 实现硬件初始化

1.控制外设，其实就是控制地址，内核驱动中通过虚拟地址操作，需要把外设控制的物理地址，映射到内核空间

//虚拟地址映射
void *ioremap(phys_addr_t offset, unsigned long size)

参数1：
phys_addr_t offset：物理地址参数2：
unsigned long size：映射大小返回值：
映射之后的虚拟地址

//解除映射
void iounmap(void *addr)

 2.操作寄存器地址的方式

（1）通过指针取 *

例如：
volatile unsigned int * gpx1con;
*gpx1con---进行操作

（2）IO内存访问函数

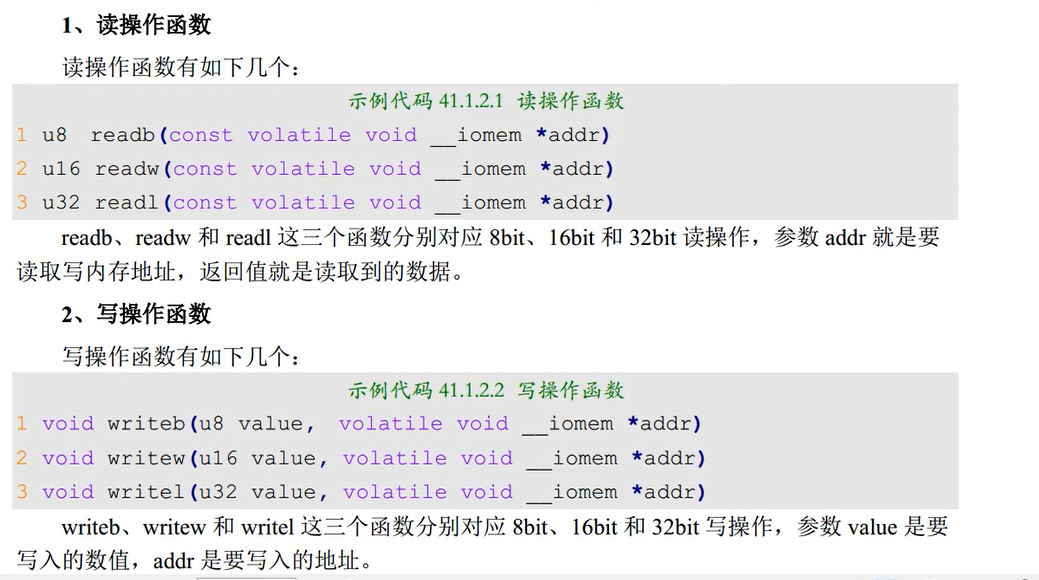

        使用ioremap函数将寄存器的物理地址映射到虚拟地址后，我们就可以直接通过指针访问这些地址，但是Linux内核不建议这么做，而是推荐使用一组操作函数来对映射后的内存进行读写操作。

 例如：

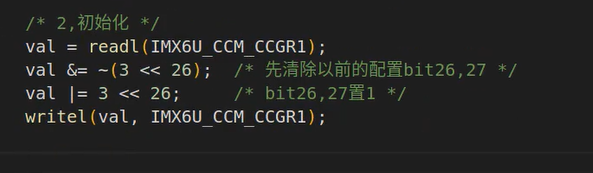

我们32bit就采用readl()、writel()

//从地址中读取地址空间的值
u32 readl(const volatile void *addr)//将value值，存储到对应地址中
void writel(u32 value, volatile void *addr)

2.4 在驱动中实现文件io的接口

1.在驱动中实现文件io的接口操作
const struct file_operations fops;结构体中就是 驱动 与 应用程序文件io的接口关联

struct file_operations {
struct module *owner;
loff_t (*llseek) (struct file *, loff_t, int);
ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
ssize_t (*aio_read) (struct kiocb *, const struct iovec *, unsigned long,loff_t);
ssize_t (*aio_write) (struct kiocb *, const struct iovec *, unsigned long,loff_t);
int (*iterate) (struct file *, struct dir_context *);
unsigned int (*poll) (struct file *, struct poll_table_struct *);
long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
int (*mmap) (struct file *, struct vm_area_struct *);
int (*open) (struct inode *, struct file *);
int (*flush) (struct file *, fl_owner_t id);
int (*release) (struct inode *, struct file *);
int (*fsync) (struct file *, loff_t, loff_t, int datasync);
int (*aio_fsync) (struct kiocb *, int datasync);
int (*fasync) (int, struct file *, int);
int (*lock) (struct file *, int, struct file_lock *);
ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long,unsigned long, unsigned long);
int (*check_flags)(int);
int (*flock) (struct file *, int, struct file_lock *);
ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *,
size_t, unsigned int);
ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *,size_t, unsigned int);
int (*setlease)(struct file *, long, struct file_lock **);
long (*fallocate)(struct file *file, int mode, loff_t offset,loff_t len);
int (*show_fdinfo)(struct seq_file *m, struct file *f);
};
//函数指针集合，其实就是接口，表示文件IO函数用函数指针来表示，存储驱动中的关联函数
// 如： read函数指针 = xxxx_ok；表示 read函数，在驱动中的关联函数为xxxx_ok函数

2.  应用调用去调用文件io去控制驱动

open();
read();
write();

2.5 应用程序需要传递数据给驱动

1.将驱动空间拷贝数据给应用空间

//这个功能一般用于驱动中的 read
long copy_to_user(void __user *to,const void *from, unsigned long n)

参数1：
void __user *to：目标地址，应用空间地址参数2：
const void *from：源地址，内核空间地址参数3：
unsigned long n：个数返回值：
成功返回0，失败返回大于0，表示还有多少个没有拷贝完

2.将应用空间数据拷贝到驱动空间

long copy_from_user(void * to,const void __user * from,unsigned long n)

参数1：
void *to：目标地址，内核空间地址参数2：
const void *from：源地址，应用空间地址参数3：
unsigned long n：个数返回值：
成功返回0，失败返回大于0，表示还有多少个没有拷贝完

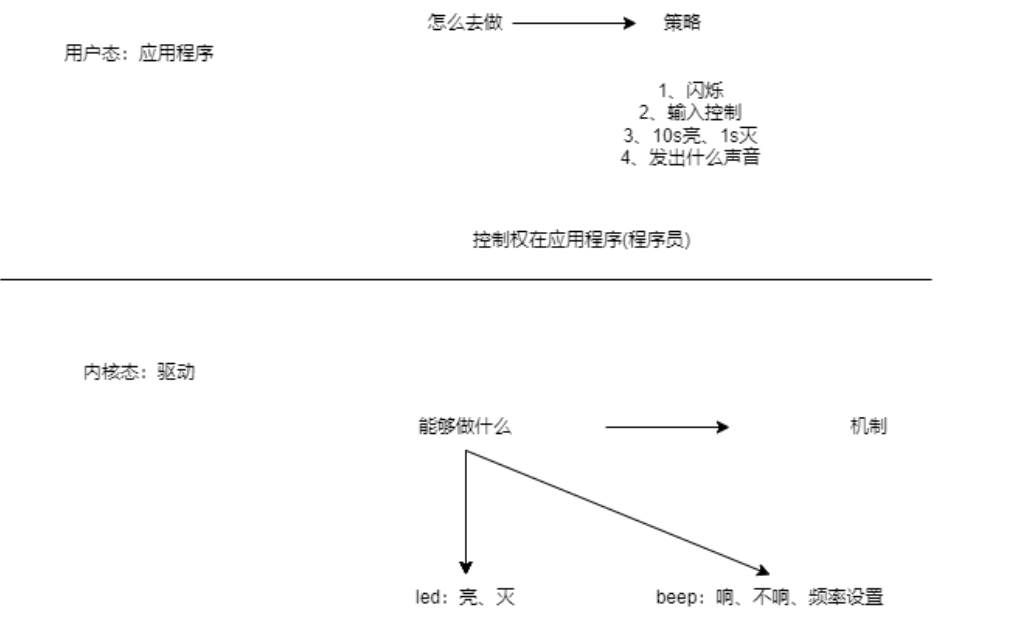

3.应用程序和驱动程序扮演什么角色

4.应用程序编写

Linux下一切皆文件，首先要open

例如：

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>int main()
{int fd = open("/dev/led0",O_RDWR);int value = 0;while(1){scanf("%d",&value);if(value > 1)break;write(fd,&value,4);}close(fd);return 0;
}

5.规范

 （1）在加载入口实现资源申请，需要在卸载入口实现资源释放

//申请资源
register_chrdev();//申请设备号
class_create();
device_create();//创建设备节点
ioremap();//硬件资源映射
------------------------
//释放资源
iounmap();//解除硬件资源映射
device_destroy();//释放设备节点
class_destroy();//释放节点信息类
unregister_chrdev();//释放设备号

（2）出错处理
在某个位置出错，要将之前申请的资源进行释放

static int __init key_init(void)
{int ret;//申请设备号key.major = register_chrdev(0,"key",&fops);if(key.major < 0){printk("register_chrdev error\n");ret = -1;goto err_0;}//创建设备节点key.cls = class_create(THIS_MODULE,"key cls");if(IS_ERR(key.cls)){printk("class_create error\n");ret = -2;goto err_1;}key.dev = device_create(key.cls,NULL,MKDEV(key.major,0),NULL,"key3");if(IS_ERR(key.dev)){printk("device_create error\n");ret = -3;goto err_2;}//硬件设备初始化//中断初始化struct device_node * np = of_find_node_by_path("/key_int_node");if(np == NULL){printk("of_find_node_by_path error\n");ret = -4;goto err_3;}key.irqno = irq_of_parse_and_map(np,0);//申请中断if( request_irq(key.irqno,key_handler,IRQF_TRIGGER_FALLING,"this is key","hello world") != 0 ){printk("request_irq error\n");ret = -5;goto err_3;}return 0;err_3:device_destroy(key.cls,MKDEV(key.major,0));err_2:class_destroy(key.cls);err_1:unregister_chrdev(key.major,"key");err_0:return ret;
}

（3） 面向对象编程思想

用一个结构体来表示一个对象
设计一个类型，描述一个设备的信息

例如：
struct BEEP
{
unsigned int major;
struct class * cls;
struct device * dev;
unsigned int * pwmtcfg0;
};
struct BEEP beep;//表示一个设备对象

 小妙招：文件私有数据

1.在open函数里面设置file->private_data为设备变量（结构体变量）；

2.在read、write里要访问设备的时候，直接读取私有数据;

如：  struct newcharled_dev *dev=file->private_data;

6.测试

（1）加载驱动。

modprobe 驱动.ko

（2）进入/dev查看设备文件。

mknod /dev/........

（3）测试

./应用程序名
