你好，这里是网络技术联盟站。

今天给大家带来RRPP协议的介绍以及实验配置，希望对大家有所帮助！

文章目录

- 什么是RRPP协议
- RRPP协议的功能
- RRPP协议的优势
- RRPP配置案例
- - 背景介绍
  - 网络拓扑
  - RRPP配置步骤
  - - 步骤 1：启用RRPP协议
    - 步骤 2：定义主备链路
    - 步骤 3：配置主备节点
    - 步骤 4：设置链路优先级和权重
    - 步骤 5：验证配置
- RRPP协议的应用领域
- 总结

什么是RRPP协议

RRPP（Rapid Ring Protection Protocol）是一种用于以太网环网的快速环保护协议。它是基于链路层的环网保护协议，旨在提供高可靠性和快速恢复能力，以确保网络环境的高可用性。

RRPP协议是华为公司提出和推广的一种环网保护协议，其主要用途是在以太网环境中提供快速的链路故障恢复和环网保护。RRPP协议的设计目标是实现环网保护的快速收敛和高可靠性，以减少网络故障对业务的影响。

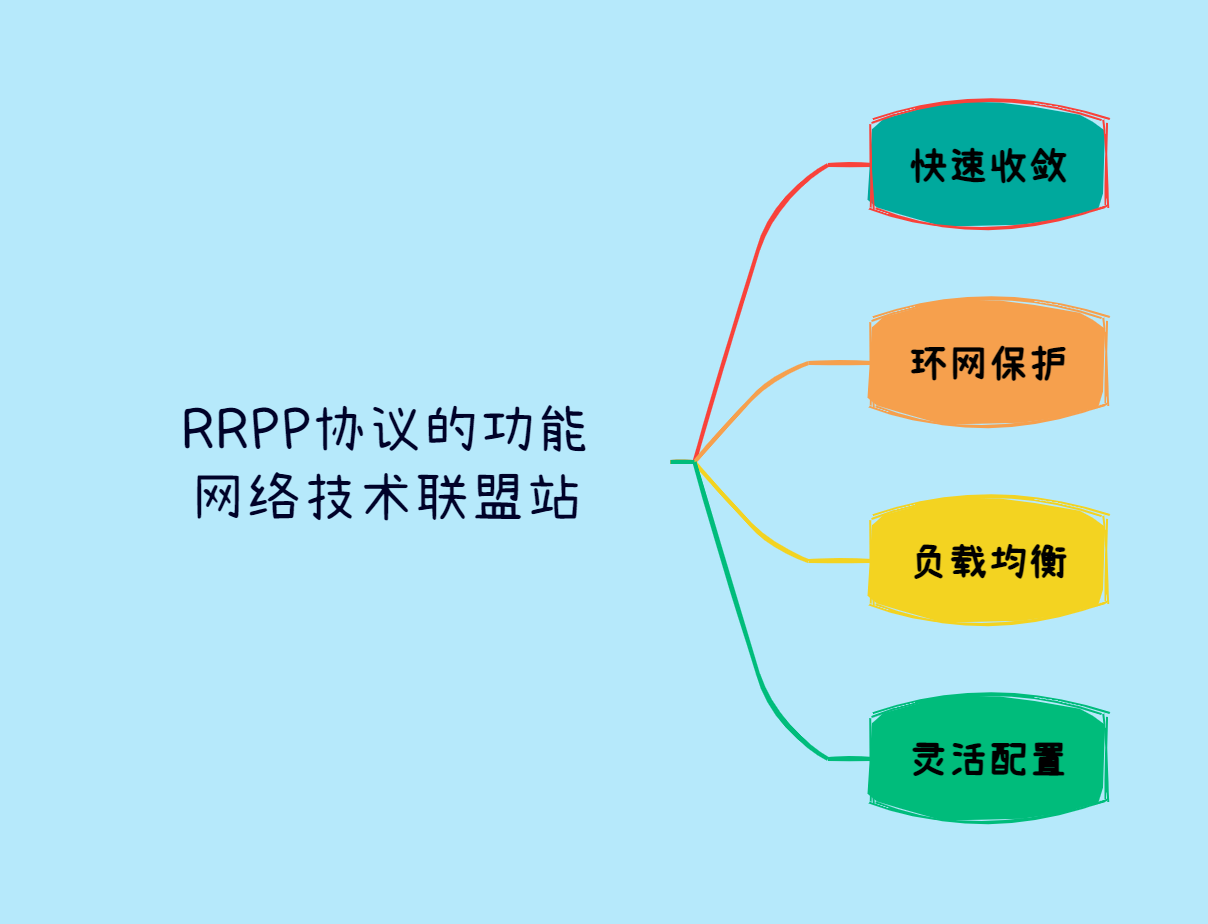

RRPP协议的功能

RRPP协议具有以下主要功能：

快速收敛：RRPP协议通过在环网中定义主备链路和主备节点的方式，能够在链路故障发生时快速检测并收敛，将数据流量切换到备份链路，实现快速的链路故障恢复。
环网保护：RRPP协议支持多个环网，通过备份链路和备份节点的配置，实现对环网中的链路和节点的保护。当环网中的链路或节点发生故障时，RRPP协议能够迅速切换数据流量，保证网络的连通性和可用性。
负载均衡：RRPP协议支持对环网中的链路进行负载均衡，根据链路的带宽利用率动态调整数据流量的分配，以提高网络的整体性能和资源利用率。
灵活配置：RRPP协议允许管理员对环网进行灵活的配置，包括主备链路和主备节点的设置、链路的优先级和权重的调整等，以满足不同网络环境和业务需求的要求。

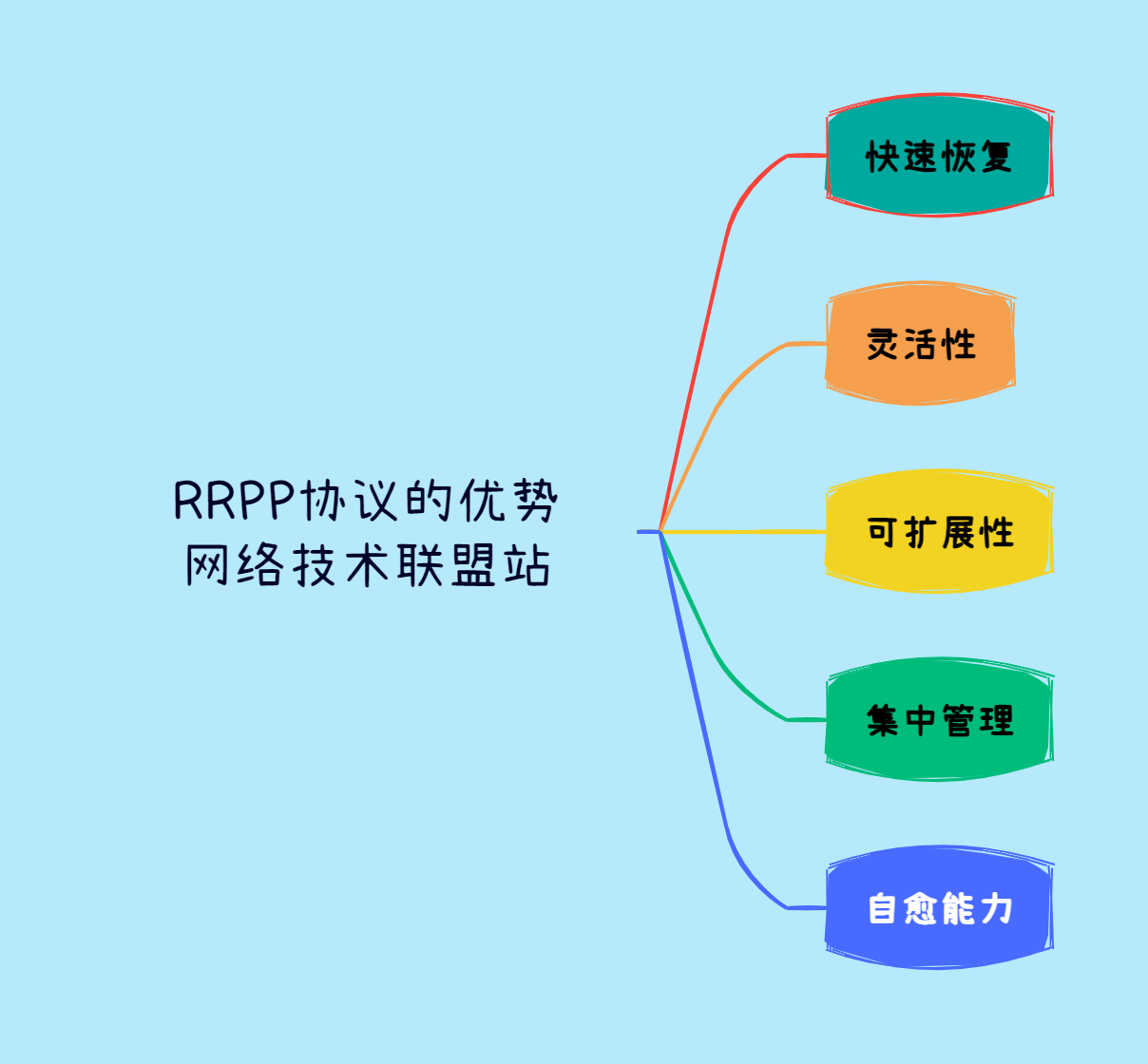

RRPP协议的优势

RRPP协议相比其他环网保护协议具有以下优势：

快速恢复：RRPP协议采用快速检测和收敛机制，能够在毫秒级别内检测到链路故障并实现快速恢复，减少业务中断时间，提高网络的可用性和可靠性。
灵活性：RRPP协议具有高度的灵活性，可以根据网络拓扑和需求进行自定义配置。管理员可以根据实际情况设置主备链路和主备节点，调整链路的优先级和权重，以适应不同的网络环境和业务需求。
可扩展性：RRPP协议支持扩展到大规模网络环境，可以适应复杂的网络拓扑和大量的链路和节点。它提供了一种可靠的环网保护解决方案，可以应对不断增长的网络规模和业务流量。
集中管理：RRPP协议支持集中管理，管理员可以通过集中管理平台对环网进行配置和监控。这样可以简化管理操作，提高网络管理的效率和便利性。
自愈能力：RRPP协议具有自愈能力，即在链路故障恢复后能够自动恢复正常工作状态，无需人工干预。这种自动化的恢复机制可以减少故障排查和恢复的时间，提高网络的可用性和稳定性。

RRPP配置案例

背景介绍

假设我们有一个大型企业网络，包含多个子网和交换机，需要保证网络的高可用性和快速恢复能力。为了实现这一目标，我们决定使用RRPP协议进行环网保护和链路故障恢复。以下是我们的配置案例。

网络拓扑

首先，让我们简要介绍一下网络拓扑。我们的网络由一台核心交换机和多个接入交换机组成。核心交换机（Switch A）连接到上级网络和边界设备，而接入交换机（Switch B、Switch C等）则连接到终端设备。

             +-----------+|  Switch A  |+-----------+|       ||       |+-----------+  |  +-----------+|  Switch B  |  |  |  Switch C  |+-----------+  |  +-----------+|+-----------+|  Switch D  |+-----------+

RRPP配置步骤

接下来，让我们逐步配置RRPP协议以实现环网保护和链路故障恢复。

步骤 1：启用RRPP协议

首先，我们需要在核心交换机和接入交换机上启用RRPP协议。通过登录到交换机的管理界面，找到RRPP协议的配置选项，并将其启用。

在核心交换机上，使用以下命令启用RRPP协议：

SwitchA# configure terminal
SwitchA(config)# rrpp enable
SwitchA(config)# exit

在接入交换机上，使用相同的命令启用RRPP协议：

SwitchB# configure terminal
SwitchB(config)# rrpp enable
SwitchB(config)# exitSwitchC# configure terminal
SwitchC(config)# rrpp enable
SwitchC(config)# exit

步骤 2：定义主备链路

在RRPP协议中，我们需要定义主备链路，以确定数据流量的传输路径。在我们的案例中，我们选择Switch A到Switch B和Switch A到Switch C作为主备链路。

在核心交换机上，使用以下命令定义主备链路：

SwitchA# configure terminal
SwitchA(config)# rrpp link SwitchB primary
SwitchA(config)# rrpp link SwitchC backup
SwitchA(config)# exit

步骤 3：配置主备节点

接下来，我们需要为主备链路配置主备节点。在我们的案例中，Switch A将作为主节点，而Switch B和Switch C将作为备节点。

在核心交换机上，使用以下命令配置主备节点：

SwitchA# configure terminal
SwitchA(config)# rrpp primary-node
SwitchA(config)# exit

在备节点交换机上，使用以下命令配置备节点：

SwitchB# configure terminal
SwitchB(config)# rrpp backup-node
SwitchB(config)# exitSwitchC# configure terminal
SwitchC(config)# rrpp backup-node
SwitchC(config)# exit

步骤 4：设置链路优先级和权重

为了实现负载均衡和优化链路利用率，我们可以设置链路的优先级和权重。在我们的案例中，我们将设置Switch B和Switch C的链路优先级相等，并将Switch B的权重设置为较高，以便更多的流量通过Switch B传输。

在核心交换机上，使用以下命令设置链路优先级和权重：

SwitchA# configure terminal
SwitchA(config)# rrpp link SwitchB priority 100
SwitchA(config)# rrpp link SwitchC priority 100
SwitchA(config)# rrpp link SwitchB weight 100
SwitchA(config)# rrpp link SwitchC weight 80
SwitchA(config)# exit

步骤 5：验证配置

完成配置后，我们需要验证RRPP协议的功能和性能。我们可以模拟链路故障，观察RRPP协议是否能够快速检测到故障并实现链路切换。

例如，我们可以断开Switch A与Switch B之间的链路，然后观察链路切换情况：

SwitchA# configure terminal
SwitchA(config)# interface GigabitEthernet0/1
SwitchA(config-if)# shutdown
SwitchA(config-if)# exit

然后，我们可以使用以下命令检查RRPP协议状态和链路切换情况：

SwitchA# show rrpp
SwitchB# show rrpp
SwitchC# show rrpp

以上命令将显示RRPP协议的状态信息，包括主备链路、节点角色和链路状态等。

RRPP协议的应用领域

RRPP协议适用于需要高可靠性和快速恢复的以太网环境。以下是RRPP协议的一些主要应用领域：

数据中心：在数据中心的网络中，对于关键业务和应用来说，快速的链路故障恢复和环网保护是至关重要的。RRPP协议可以提供数据中心网络的高可用性和可靠性，确保业务的连续性和稳定性。
校园网络：校园网络通常需要支持大量的用户和流量，因此对网络的可靠性和快速恢复要求较高。RRPP协议可以应用于校园网络中，实现快速的链路故障恢复和环网保护，提供稳定的网络环境。
金融机构：金融机构的网络对于交易和数据传输具有严格的要求，需要具备高可用性和可靠性。RRPP协议可以应用于金融机构的网络中，确保交易和数据传输的稳定性和安全性。
电信运营商：作为网络服务提供商，电信运营商需要提供高可靠性和高性能的网络服务。RRPP协议可以应用于电信运营商的网络中，保证网络的稳定性和可用性，提供优质的网络服务。
工业自动化：在工业自动化领域，网络的可靠性对于生产过程的稳定性和连续性至关重要。RRPP协议可以应用于工业自动化网络中，实现对关键设备和系统的环网保护，确保生产过程的可靠性和稳定性。
物联网：随着物联网的不断发展，大量设备和传感器连接到网络中。RRPP协议可以应用于物联网环境，提供对设备和传感器的环网保护，确保物联网系统的可靠性和连通性。

总结

RRPP协议作为一种快速环保护协议，在以太网环境中发挥着重要作用。它通过快速的故障检测和恢复机制，提供了高可靠性和快速恢复能力，保证网络的连通性和可用性。RRPP协议的灵活性、可扩展性和集中管理特性，使其在各种应用领域都具有广泛的适用性。随着网络规模和业务需求的不断增长，RRPP协议将继续在网络保护和可靠性方面发挥重要作用。
