ARM4412

article/2025/9/20 8:06:29

ARM基础

ARM认识

嵌入式产品

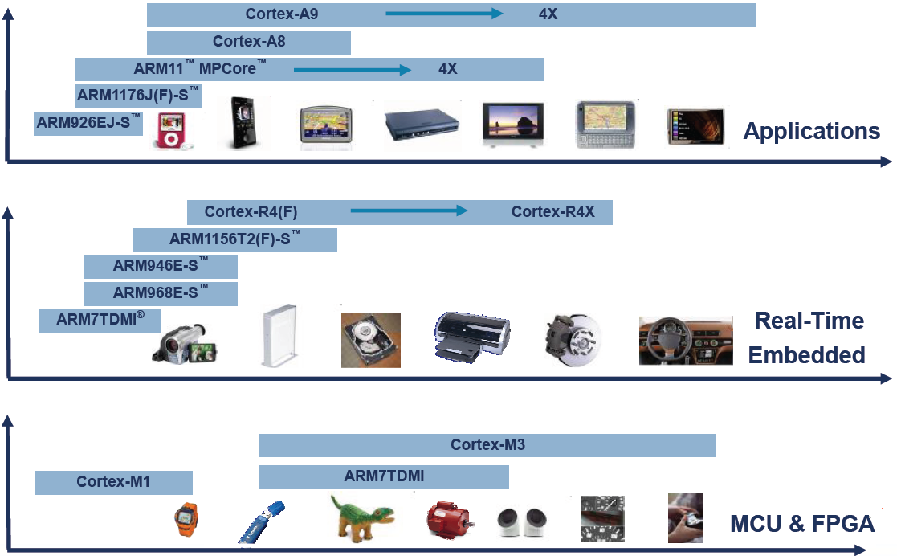

ARM产品线

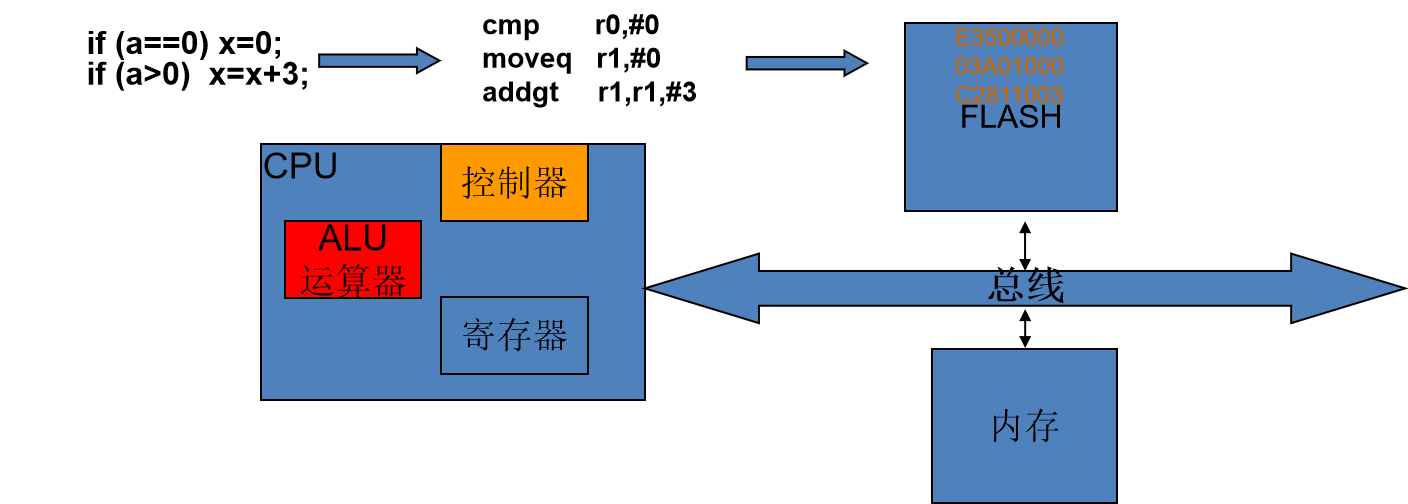

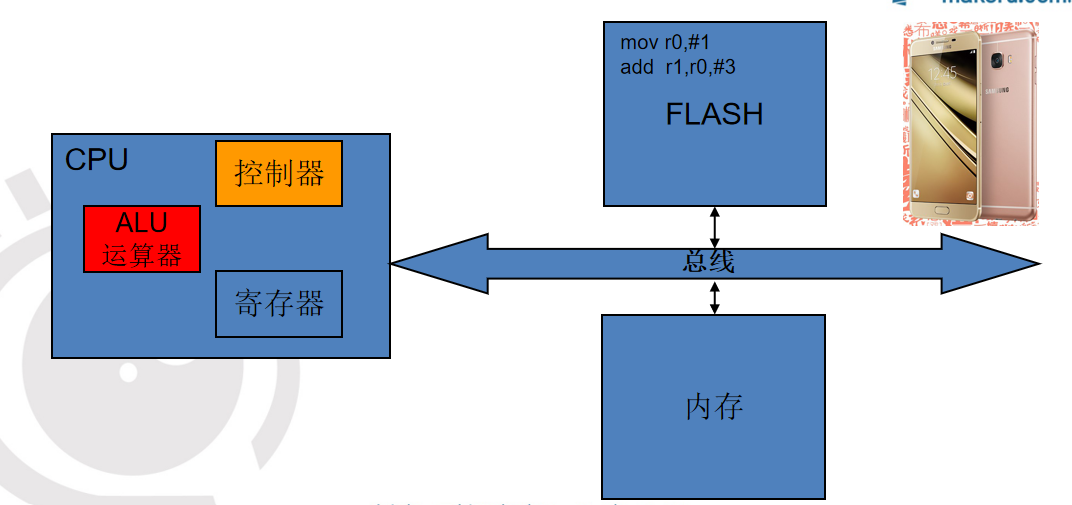

FLASH相当于电脑的硬盘，内存相当于电脑的运行内存，控制器搬移这些运算指令，（ALU）运算机进行解析，寄存器用于临时存放用于运算的数据
ARM系统硬件组成和运行原理

ARM开发环境

  1. 安装交叉编译工具链 我们用的交叉编译工具链是arm-2011.09-70-arm-none-linux-gnueabi.exe
    在该可执行文件上右键->属性 -> 兼容性 选择兼容window 7
    确定后以管理员身份运行即可，可能需要很长时间。
    注意：win8运行会报错。
  2. 安装keil（MDK） 直接运行ARM环境\ARM-tools\mdk454_mcu123\MDK454
    安装路径选择默认，一路next，会花费很长时间。
  3. 创建一个project
    3.1 新建一个文件夹（keil_proc/test），用于存放工程。
    3.2 新建一个工程，Project -> New…， 然后选择型号，arm9（小端）
    3.3 在工程里面添加或者new一个文件（start.s），在工程管理区的Source Group右键, 选择add group … 选择自己 新建的文件，或者是其他文件添加到工程里面.
    3.4. 可以通过Target -> Manage components去修改工程和groups的名字，或者批量添加文件
  4. 关联arm-none-linux-gnueabi工具链 Project -> Manage-> Components … -> Folders/Extensions 做如下操作
    在这里插入图片描述
  5. 导入链接脚本 Project -> Options for Target … -> Linker
    设置Linker Scipt file为工程目录下的map.lds（需要先将ARM环境\ARM-tools\里面的map.lds放到新建的工程里面即 keil_proc/test里面）
  6. 写代码
    .text .
    global _start
    _start:
    movr1, #0xff
    stop:
    b stop
    .end
  7. 编译和调试
    在这里插入图片描述
    分别为编译单个文件和多个文件
    在这里插入图片描述
    调试

    ARM的工作模式及寄存器

    ARM工作模式
  • ARM主要有7个基本工作模式
    User : 非特权模式，大部分任务执行在这种模式
    FIQ : 当一个高优先级（fast) 中断产生时将会进入这种模式
    IRQ : 当一个低优先级（normal) 中断产生时将会进入这种模式
    Supervisor :当复位或软中断指令执行时将会进入这种模式
    Abort : 当存取异常时将会进入这种模式
    Undef : 当执行未定义指令时会进入这种模式
    System : 使用和User模式相同寄存器集的特权模式
  • ARM有37个寄存器（存放数据与指令）
    1个用作PC( Program Counter)
    1个用作CPSR(Current Program Status Register)
    5个用作SPSR(Saved Program Status Registers)
    30 个通用寄存

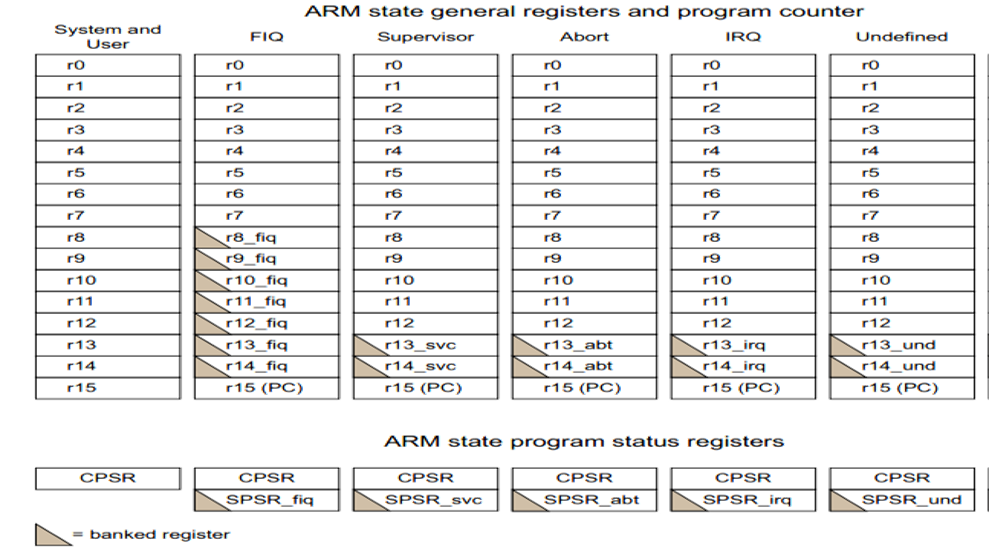

    ARM工作模式及寄存器框图
    搬移指令
  • mov r1,#3
  • mov r2,r1
    CPRS寄存器
    在这里插入图片描述
    条件位：
    N = Negative result from ALU
    Z = Zero result from ALU
    C = ALU operation Carried out or borrow
    V = ALU operation oVerflowed

T 位 J 位
T = 0;J=0 处理器处于 ARM 状态
T = 1;J=0 处理器处于 Thumb 状态

中断禁止位：
I = 1: 禁止 IRQ.
F = 1: 禁止 FIQ

Mode位：处理器模式位
10000 User mode 10011 SVC mode;
10010 IRQ 10001 FIQ mode;
10111 Abort mode 11011 Undfined mode 11111 System mode;

CPSR / SPSR操作指令
mrs r0,CPSR
msr CPSR,r0

ARM指令

搬移指令

  • mov r13,#3 //将立即数3赋值给寄存器r13
  • mov r0,r1//将r1中的数赋值给r0
  • mov r0,r1,LSL#2 //将r1中的数逻辑左移2两位到r0
  • mov r0,r1,LSR#2
  • mrs r0,cpsr //将cpsr读到寄存器r0中
  • msr cpsr,r0//将寄存器r0的值读出到cpsr
    条件执行
    @if (a==0) x=0;//@表示汇编语言的注释
    @if (a>0) x=x+3;
    mov r0,#0//赋值
    cmp r0,#0//比较指令
    moveq r1,#0//对前面一次结果进行判断，如果相等，将立即数赋值给r1
    addgt r1,r1,#3//对前面一次结果进行判断，如果大于0，将r1加3赋值给r1
    指令时如何存储的，如何呗解析的

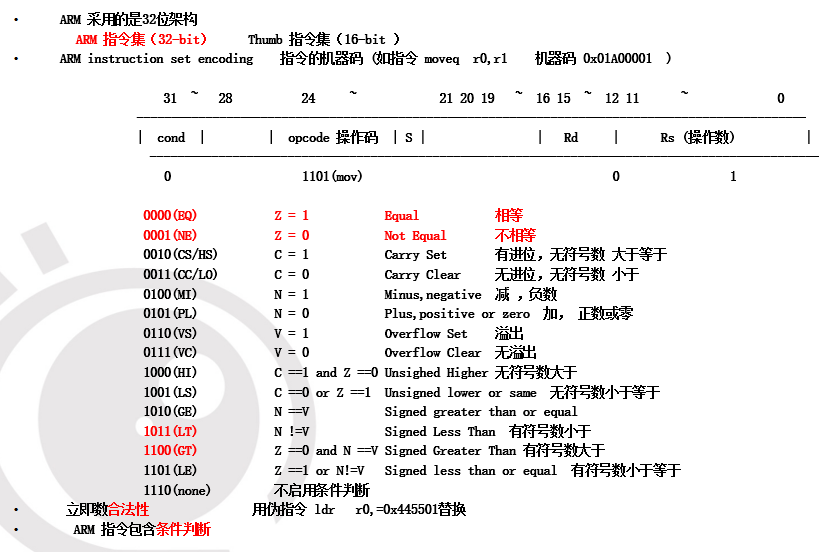

    指令机器码
    逻辑指令
  • and r0,r1,#0xFF // r0 = r1&0xFF
  • orr r3,r0,#0x0F // r3 = r0|0x0F
  • bic r0,r0,#0x03 // 清除r0中的0号位和1号位
  • tst r0,#0x20 //测试第6位是否为0 ，为0则Z标志置1
  • cmp r1,r0 //将R1与R0相减做比较，并根据 结果设置CPSR的标志位
    算术指令
  • add r0,r1,r2 //r0=r1+r2
  • sub r0,r1,#3 //r0= r1 - 3
  • sub r0,r1,r2,LSL#1 //r2左移一位ie，r1-r2，然后赋值给r0
  • mul r1,r2,r3 //r1=r2*r3
    跳转指令
  • b main //跳转到标号为main地代码处
  • bl func //保存下一条要执行的指令的位置到 LR寄存器,跳转函数func
    //当跳转代码结束后,用MOV PC,LR指令跳回来
  • beq addr //当CPSR寄存器中的Z条件码置位时，跳转到该地址处（相等）
  • bne addr //当不等时，跳转到地址addr（不相等）
@ 实现 延时1秒函数
@delay fos 1 second.text
main:bl delay1s
main end:b	main_end
delay1s:	ldr    r4,=0x3FFFF
loop_delay1s:sub    r4,r4,#1cmp    r4,#0         bne    loop_delay1s
delay1s_end:mov    pc,lr.end

@用汇编实现求最大公约数?(如9 15 值是3) int GCD(int a,int b)
{	 	  while(1){if(a==b)break; 	if(a>b){a=a-b;}else{b=b-a;  	}	} 		return a;
}

Load/Store 指令
注：load/store架构规定，存储器之间不能直接拷贝（FLASH不能直接到内存单元中），需通过寄存器做中转

ldr r0,[r1] (load) //r0=*r1 r1里存放的是地址，把该地址里存放的内容读入到r0中
//LDRB（byte） LDRH（half word）

ldr r0，[r1，#8] //r0=*（r1+8) 存储器地址为r1+8的字数据读入寄存器0。
ldr pc,_irq // pc = *(_irq) 将标号中的内容放入pc中

str r0,[r1] (store) // *r1 = r0 将寄存器r0中值写入到存储器地址为r1的空间中

str r0,[r1],#4 // r0=*r1, r1=r1+4 将r0 中的字数据写入以r1为地址的内存中,并将新地址r1+4 写入r1

str r0,[r1,#4] //*(r1+4)=r0 将r0 中的字数据写入以r1+4 为地址的内存中

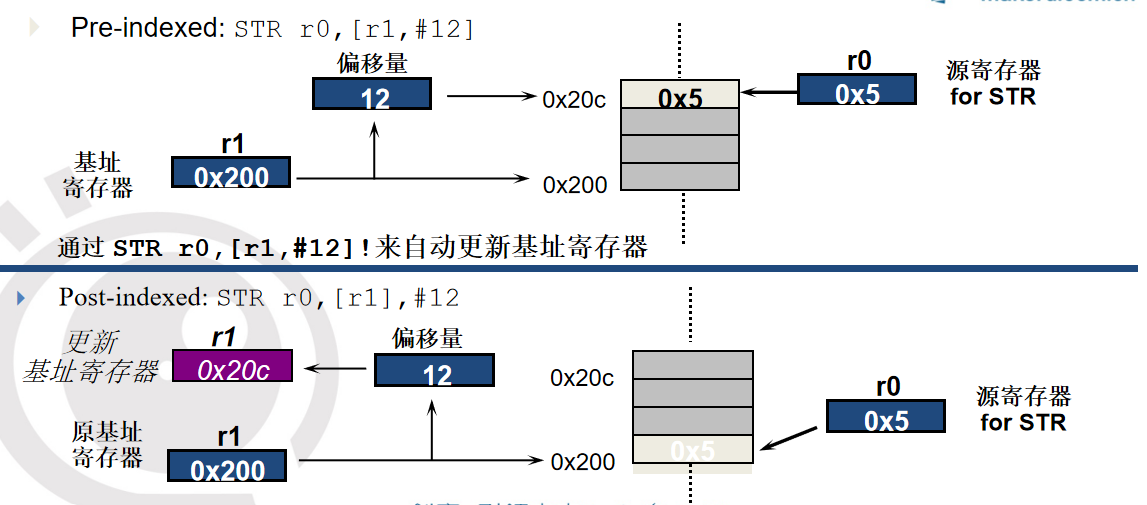

Pre or Post Indexed(前或后索引) 寻址
前索引与后索引

@拷贝srcBuf里内容 到destBuf中.text（代码段，数据只能读）ldr  r0,=srcBuf  //将FLASH数据读入到寄存器中ldrb  r1,[r0] ldr  r0,=destBuf	//将寄存器中数据存入到内存单元中strb  r1,[r0]srcBuf:  .byte  0x01,02,0x03,0x04 .data（数据段，数据可读可写）
destBuf:.space 8.end

/*用汇编实现下面功能     	main(){int i=0;const  char buf[]={1,2,3};char destBuf[8];for(i=0,i<3,i++){destBuf[i] = buf[i];}}
*/.text（代码段，数据只能读）main:mov r5,#0  ldr  r7=Buf  //将FLASH数据读入到寄存器中 ldr  r8,=dest_Buf	//将寄存器中数据存入到内存单元中
loop:cmp r5,#3beq	main_endldrb	r0,[r7],#1strb	r0,[r8],#1  b	loopmain_end:b	mian_endBuf:  .byte	1,2,3 .data（数据段，数据可读可写）
dest_Buf:.space 8.end

GUN汇编伪指令
.text 将定义符开始的代码编译到代码段
.data 将定义符开始的代码编译到数据段

.end 文件结束

.equ GPG3CON, 0XE03001C0 定义宏（即用GPG3CON代替 0XE03001C0）
.byte 定义变量 1字节
.byte 0x11,‘a’,0 定义字节数组
.word 定义word变量 (4字节 32位机)
.word 0x12344578,0x33445566
.string 定义字符串 .string “abcd\0”

ldr r0,=0xE0028008 载入大常数0xE0028008 到r0中
.global _start 声明_start 为全局符号

@拷贝ROM中字符串到RAM中.text
start:ldr  r5,=srcBufldr  r6,=destBuf
loop:ldrb r4,[r5]cmp  r4,#0beq  main_endldrb  r0,[r5],#1strb  r0,[r6],#1	b   loopmain_end:b    main_end
srcBuf:.string  "abcdefg\0".data
destBuf:.space  8.end

批量操作
批量操作指令 (ia-Increment After ib-Increment Before da-Dec After db-Dec Before)
ldmia r0!, {r3 - r10} //r0里地址指向的内容批量，load 到r3~r10寄存器中， r0里地址会自动加4
stmia r0!, {r3 - r10} //把r3~r10寄存器中内容，store 到r0里地址执行空间中，r0里地址会自动加4

@例：实现块数据批量拷贝@r12指向源数据起始地址   @r14指向源数据尾地址@r13指向目的数据起始地址.textldr r12,=srcBufldr r13,=dstBufldmia  r12!,{r0 - r11}stmia  r13!,{r0 - r11}.data
srcBuf:.string "abdfasdf13535dfksjdlfkjlksldkjflkl\0"
srcBuf_end:  dstBuf:.space  12*4.end

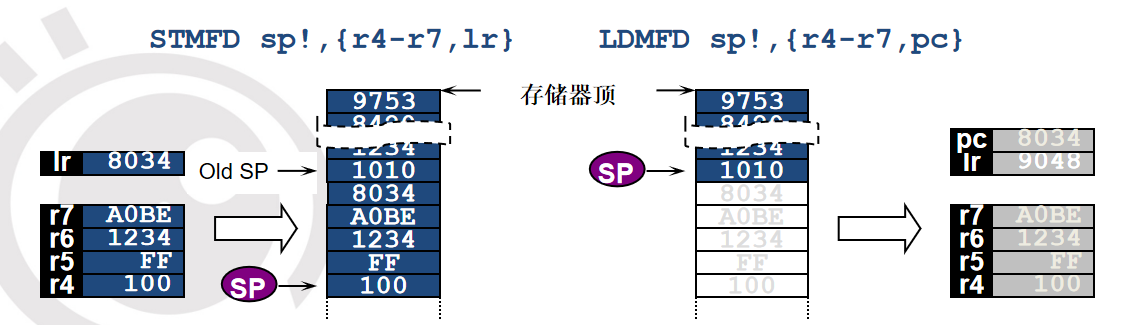

堆栈操作指令

  • stmfd sp!,{r0-r12,lr}
    将寄存器r0~r12 lr中的值存入栈中
    常用于中断保护现场,! 表示会自动偏移（栈空间地址会进行减法，如果存入一个寄存器，则栈地址减去4个字节）
  • ldmfd sp!,{r0-r12,pc}^
    将栈中值逐个弹出到寄存器r0~r12 pc中
    常用于中恢复断现场，^表示会恢复spsr到cpsr
    堆栈操作
    ARM指令高级

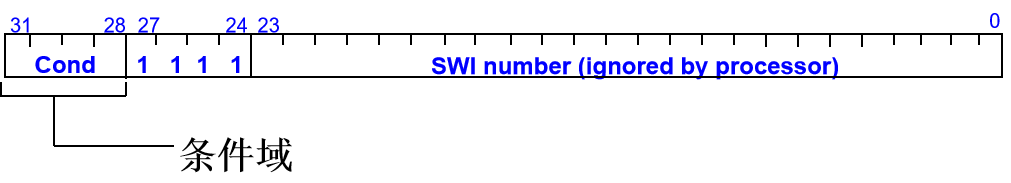

  • 软中断指令
    swi 0x02 产生软中断， 软中断号为2 SWI，软中断

ARM–异常处理

认识异常

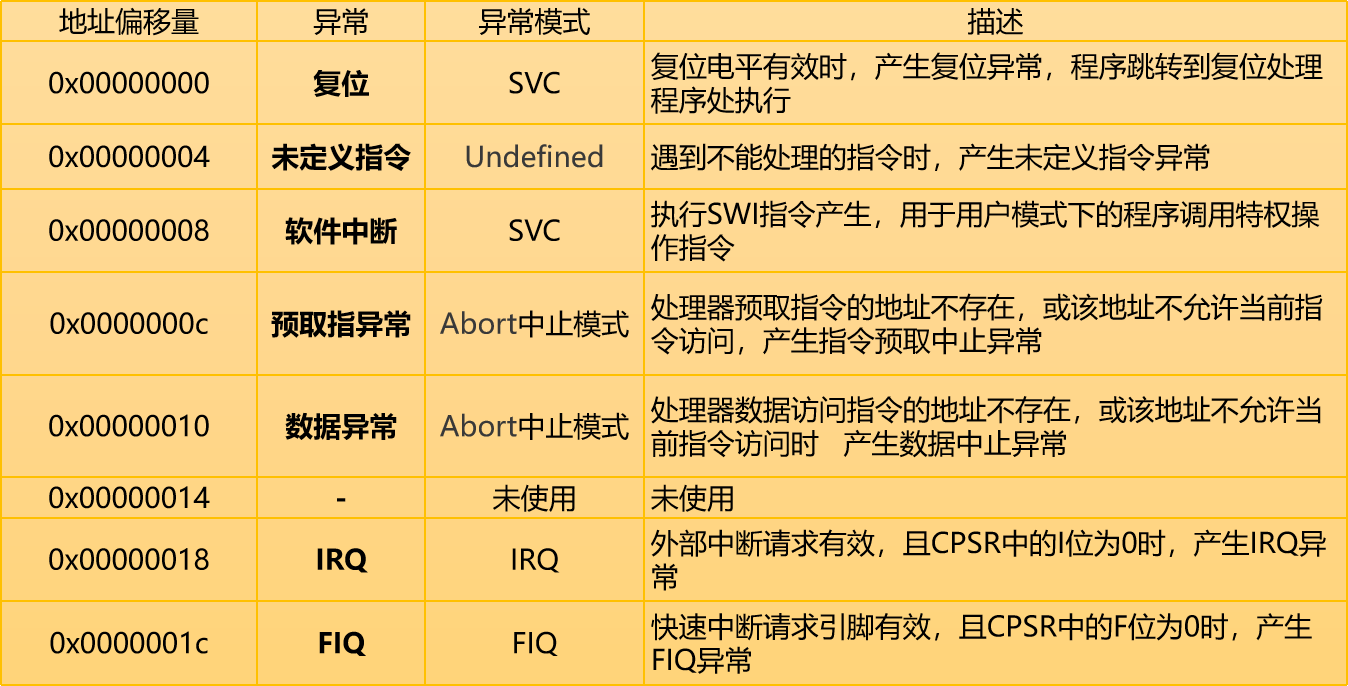

异常向量表
异常处理过程
异常处理过程

  • 异常与工作模式关系：
    复位，软中断 -->SVC
    Prefetch(预取），Data Abort -->Abort
    其他中断对应对应名字的模式

    user system 模式不是异常触发切换的，是程序员修改CPSR，实现切换的
    异常是随机的

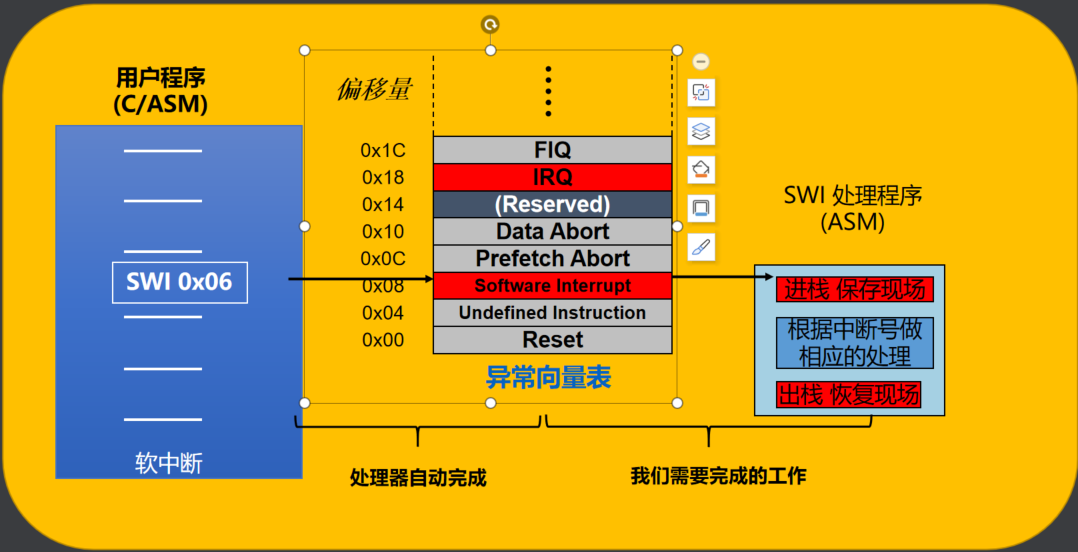

软中断处理程序

@ 在用户模式下触发6号软中断，在6号软中断中修改寄存器的值，最后返回到用户模式.text.global _start
_start:b resetldr pc, _undefined_instruction    // pc = *(_undefined_instruction)  将标号中的内容放入pc中，相对于 b指令，突破了32M空间的限制。ldr pc, _software_interruptldr pc, _prefetch_abortldr pc, _data_abortldr pc, _not_usedldr pc, _irqldr pc, _fiq_undefined_instruction:.long _undefined_instruction  //定义long变量
_software_interrupt:.long software_interrupt
_prefetch_abort:.long _prefetch_abort
_data_abort:.long _data_abort
_not_used:.long _not_used
_irq:.long _irq
_fiq:.long _fiqreset:/*初始化栈指针*/ldr sp, = stack_base   /*切换为用户模式*/mrs r0, cpsrbic r0, #0x1forr r0, #0x10msr cpsr, r0swi  0x06    @触发软中断异常@保存返回地址到lr（返回地址为下一条指令，该指令地址等于lr-4）@切换到SVC工作模式nopnopstop:b stop
do_swi:mov r3, #3mov r4,	#4mov pc, lrsoftware_interrupt:@如果是IRQ或者FIQ:  sub lr ,#4stmfd sp!, {r0-r12,lr}  @保护现场sub lr, #4				@取出软中断号，并且比较软中断号ldr r0, [lr]bic r0, #0xff000000cmp r0 ,#0x6bleq do_swi				 @处理软中断ldmfd sp!, {r0-r12,pc}^  @恢复现场(^表示会恢复spsr到cpsr)stack_end:.space 200
stack_base:	.end

C和汇编混合编程

裸机开发

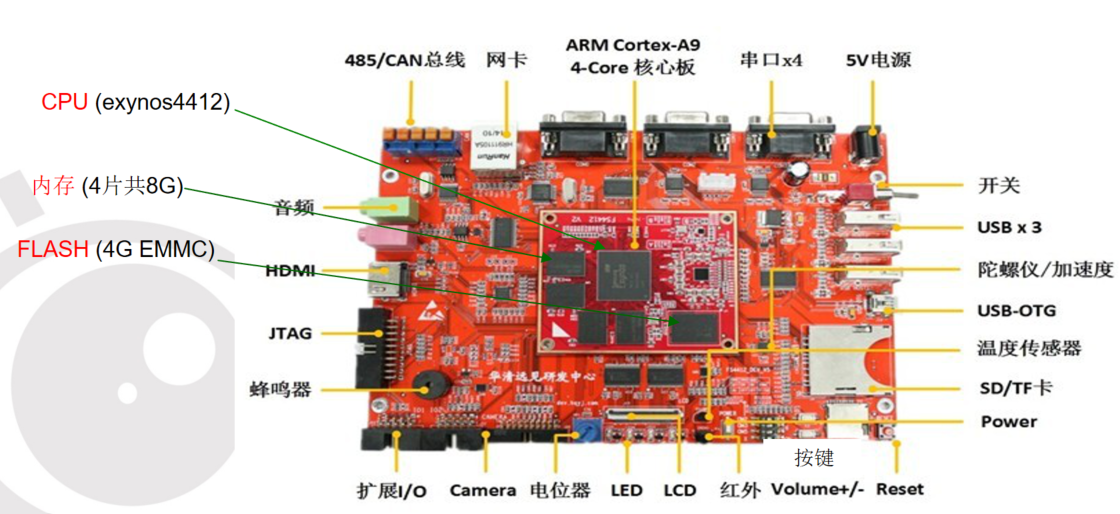

开发板
裸机驱动的开发步骤
//最简例子 LED灯控制

  1. 看电路图
    a. 找到我要控制的设备
    b. 找到设备在CPU侧的控制管脚(如GPX2_7)
  2. 看芯片手册 （先看相关的中文文档，熟悉设备，再看手册）
    a. 搜索电路图里对应控制管脚的名称(如GPX2)
    b. 看目录找到对应的控制模块(如：6 General Purpose Input/Output (GPIO) Control)
    c. 看该模块的overview 了解该模块的大概功能
    d. 看控制寄存器（REGISTER DESCRIPTION） 重点，难点
    注： 如果寄存器比较多什么办？
    看技术支持提供的例子程序， 找到需要修改的寄存器（常常只有几个）。
    部分厂商会提供配置软件，通过界面去配置功能， 我们只需使用配置好的寄存器值就可以了
  3. 编程
    a. 定义要控制的寄存器的宏 （与手册里的寄存器地址对应起来）
    b. 设备初始化 （如设置GPIO为输出状态）
    c. 把功能分成最基本的小块，逐个实现 如点亮灯-> 在灭灯-> 加延时->闪烁-> 跑马灯
    SOC片上系统
@LED灯延迟一秒闪烁控制程序
.equ  GPX2CON,0x11000C40
.equ  GPX2DAT,0x11000C44.section .text  .globl _start
_start:@set Pin OutPut（设置GPX2_7管脚为输出状态）ldr   r0,=GPX2CON    //将GPX2_7管脚地址赋值给通用寄存器r0ldr   r1,[r0]      //将r0地址里面存放的内容放入r1中bic   r1,#0xF0000000	//将GPX2_7管脚清零orr   r1,#0x10000000		//将GPX2_7置为1str   r1,[r0]  	//将r1的值赋给地址为r0的空间
loop：@set Pin High Level for led on（设置GPX2_7为高电平）ldr   r2,=GPX2DATldr   r3,[r2]orr   r3,#0x80str   r3,[r2]bl		delay1s //保存下一条要执行指令的地址，跳到函数delay1s中@set Pin low Level for led onldr   r2,=GPX2DATldr   r3,[r2]bic   r3,#0x80str   r3,[r2]bl		delay1sb		loop    //直接跳到函数loopdelay1s:ldr      r4,=0x1ffffff   //用伪指令将较大数值数值付给r4
delay1s_loop:sub    r4,r4,#1		//将r4的值-1后赋值给r4cmp   r4,#0         //比较r4与0bne    delay1s_loop	//比较结果不相等，则跳到函数delay1s_loopmov   pc,lr		//将lr地址赋给pc.end

 @Makefile编译程序CROSS = arm-none-linux-gnueabi-     注：指定交叉编译工具CC=$(CROSS)gcc LD=$(CROSS)ldOBJCOPY=$(CROSS)objcopy
all: led.s$(CC) -g -c -o led.o led.s  $(LD) led.o -Ttext 0x43e00000 -o led.elf    注： -Ttext 指定链接地址为 0x43e00000  $(OBJCOPY)  -O binary -S led.elf led.bin  注：转换为 binary 格式的，这样在u-boot中才能直接运行$(CROSS)objdump -D led.elf > led.dis      注：objdump	-D 反汇编生成文件 led.dis
clean:rm -f *.o *.elf *.bin *.dis

Linux开发环境搭建

  1. 虚拟机与window建立文件共享
    VM -> setting -> Options -> ShareFolder->add E盘 -> Always enable
    $cd /mnt/hgfs/E 该目录就是共享目录
  2. 交叉编译工具安装
    拷贝gcc-4.6.4.tar.xz到linux系统中
    $ tar xvf gcc-4.6.4.tar.xz
    $ export PATH=xxx/gcc-4.6.4/bin:$PATH
    xxx是 gcc-4.6.4解压后所在的目录
    $ arm-n 按Tab键能补全为
    arm-none-linux-gnueabi- 表示安装成功
  3. 看到串口信息
    连接串口线，安装串口驱动
    打开超级终端 选择对应串口
    串口设置为 115200 flow control = none
    重上电能看到串口信息
  4. 用串口传输文件
    串口终端里输入
    loadb 40001000
    再选传送-> 发送文件->选择待发送的文件
    如led.bin
    选协议为kermit ，点传送
  5. 运行裸机程序
    go 40001000

通讯接口

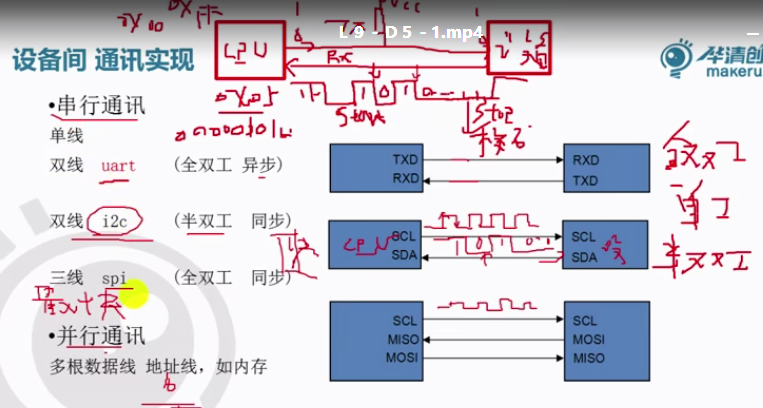

设备间通讯实现

在这里插入图片描述
串行通信与并行通信的区别：串行通信只是用一根信号线传输数据，每次传输一位，串行传输的特点是线路简单成本低。而并行通信是使用多根信号先进行信号传输，相当而言并行传输更开快。
同步与异步的区别：接受与发送使用的是否是同一时钟

UART编程

  • 初始化
    管脚设置为UART模式(com2口对应TXD2、RXD2)
    串口协议设置（奇偶校验位，数据位等）
    串口波特率设置
  • 发送字符
    发送状态判断
    发送
  • 接收字符后环回
    接收状态判断
    接收
/*UART程序*/
typedef struct {unsigned int GPA1CON;   //配置管脚模式  -- uartunsigned int GPA1DAT;
}gpa1;
#define GPA1 (*(volatile  gpa1*)0x11400020)typedef struct {unsigned int ULCON2;  //设置uart 帧格式 unsigned int UCON2;   //设置uart工作模式 -- poll unsigned int UFCON2;unsigned int UMCON2;unsigned int UTRSTAT2; //查询发送和接收状态	unsigned int UERSTAT2;unsigned int UFSTAT2;unsigned int UMSTAT2;unsigned int UTXH2;  //发送（写）unsigned int URXH2;  //接收（读）unsigned int UBRDIV2;  //设置波特率整数部分unsigned int UFRACVAL2;  //设置波特率小数部分unsigned int UINTP2;unsigned int UINTSP2;unsigned int UINTM2;
}uart2;
#define UART2 ( * (volatile uart2 *)0x13820000 )void uart_init()
{//-----管脚配置为uart 模式	 GPA1.GPA1CON = (GPA1.GPA1CON & ~0xFF ) | (0x22);       //GPA1_0:RX;GPA1_1:TX//-----Uart 模块的设置//设置uart 帧格式 为8 data bit 1 stop ,none pairty  UART2.ULCON2 =0x03;//设置uart 发送和接收为普通的polling 模式UART2.UCON2 = 0x5;		 /*设置uart 波特率为115200
* Baud-rate 115200: src_clock:100Mhz
* DIV_VAL = (100*10^6 / (115200*16) -1) = (54.3 - 1) = 53.3* UBRDIV2 = (Integer part of 53.3) = 53 = 0x35* UFRACVAL2 = 0.3*16 = 0x5* */UART2.UBRDIV2 = 0x35;UART2.UFRACVAL2 = 0x5;
}
void putc(const char c)
{//检测发送缓存为空，则写入数据。否则死循环	while(!(UART2.UTRSTAT2 & 0X2)) ;UART2.UTXH2 = c;
}

/*链接脚本map.lds*/
OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")OUTPUT_ARCH(arm)
ENTRY(_start)
SECTIONS
{. = 0;. = ALIGN(4);.text :{start.o(.text)*(.text)}. = ALIGN(4);.data : { *(.data) }. = ALIGN(4);.bss :{ *(.bss) }
}

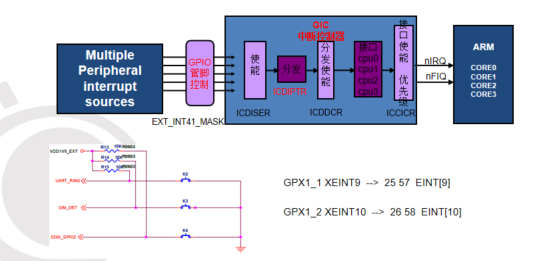

中断机制

在这里插入图片描述

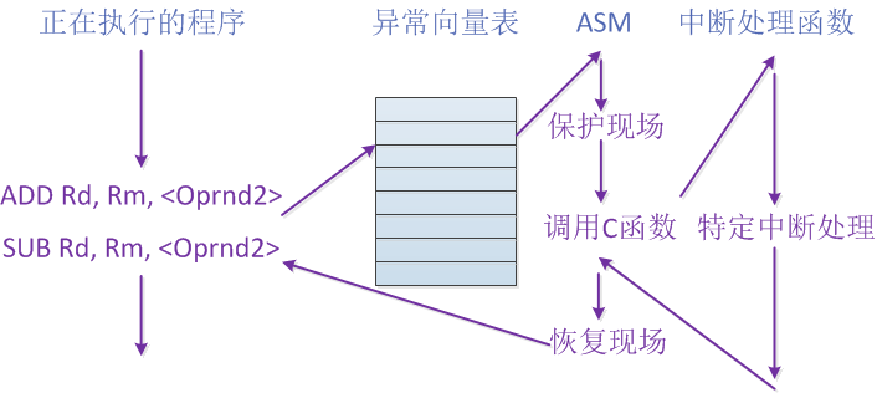

中断过程

  1. 中断初始化
    a. 管脚初始化
    b. 中断控制器初始化
  2. 中断向量表
    a.中断发生后，硬件自动跳转
    b. 现场保护
    c. 调用中断处理
  3. 中断处理
    a. 根据中断号做相应处理
    b. 清中断
    c. 现场恢复
    在这里插入图片描述

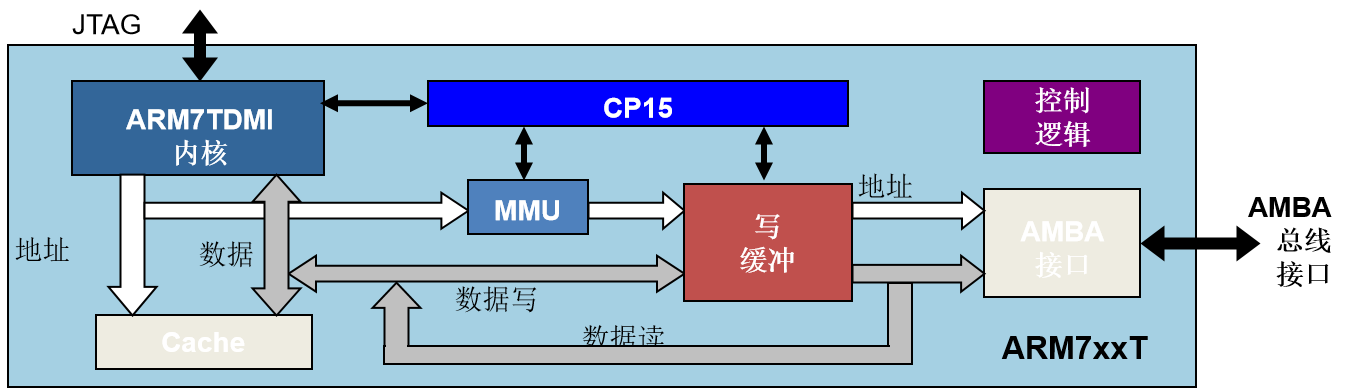

协处理器改变内核访问的基地址

  • 协处理器指令
    MRC Pn,op1,Rd,CRn,CRm,op2 //mrc p15,0,r0,c1,c0,0 读入cp15的c1寄存器的内容到r0中
    MCR Pn,op1,Rd,CRn,CRm,op2 //mcr p15,0,r0,c1,c0,0 写r0内容到cp15的c1寄存器中
    @ set Vector Base Address 为0x40008000
    ldr r0,=0x40008000
    在这里插入图片描述

波形控制

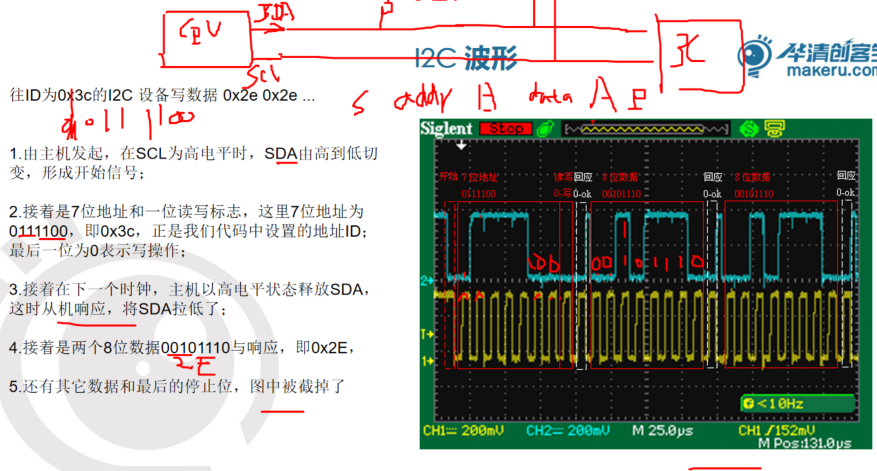

I2C设备

双线 i2c (半双工 同步)
支持一主机对多从机
可主从切换
在这里插入图片描述
在这里插入图片描述

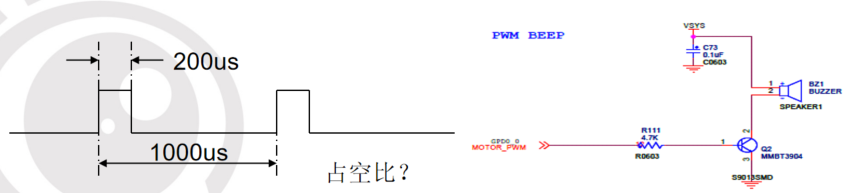

PWM蜂鸣器

  • PWM（Pulse Width Modulation） ：
    脉冲宽度调制 。常见应用有：电机控制，DAC输出等
  • 占空比：
    就是输出的PWM中，高电平保持的时间 与该PWM的时钟周期的时间之比 在这里插入图片描述

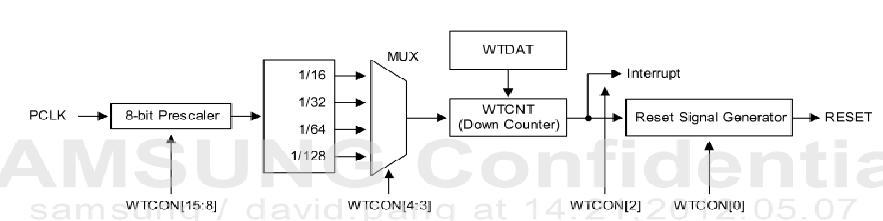

    WDT看门狗

    工作原理：在系统运行以后也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不去清看门狗，那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位 在这里插入图片描述

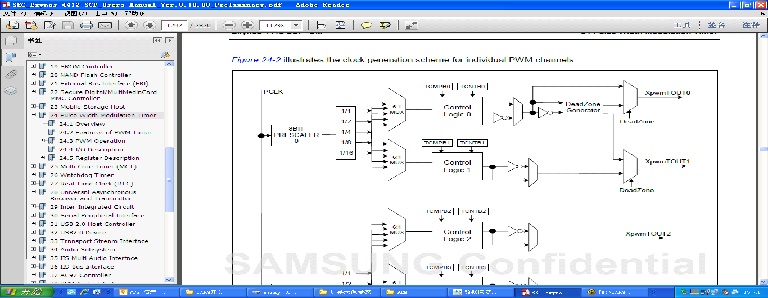

    PWM控制框图 在这里插入图片描述 在这里插入图片描述

/*PWM控制蜂鸣器*/void PWM_init(void)
{GPD0.CON = (GPD0.CON & ~(0xf))    | 0x2;    // GPD0_0 : TOUT_0PWM.TCFG0 = (PWM.TCFG0 & ~(0xFF)) |0x63; //Prescaler 0 value for timer 0; 99 + 1 = 100PWM.TCFG1 = (PWM.TCFG1 & ~(0xF))  | 0x3;  // 1/8 input for PWM timer 0PWM.TCNTB0 = 200;   //设置脉冲周期数 200    TOUT PWM输出频率 = TLK/周期数PWM.TCMPB0 = 100;   //设置占空比   TCMPB0/TCNTB0 =100/200=1/2  /* auto-reload, Inverter Off, manual update */PWM.TCON = (PWM.TCON & ~(0XF)) | 0XA;/* auto-reload, Inverter Off, manual update off, start Timer0*/PWM.TCON = (PWM.TCON & ~(0xF)) | 0X9;
}

http://chatgpt.dhexx.cn/article/bTnSOKfo.shtml

相关文章

ARM进阶 005_1 PWM定时器

ARM进阶 005_1 PWM定时器

一、概述 脉冲宽度调制 PWM(Pulse Width Modulation)&#xff0c;简称脉宽调制。是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术&#xff0c;将模拟信号转换为脉波&#xff0c;一般转换后脉波的周期固定&#xff0c;但脉波的占空比会依模拟信号的大小而改变…
阅读更多...
ARM-（一）定时器：PWM定时器，看门狗WTD定时器

ARM-（一）定时器：PWM定时器，看门狗WTD定时器

定时器Timer 总结PWMPWM简介PWM实现过程 以三星芯片S5P6818_Datasheet为例&#xff1a; soc&#xff1a;S5P6818 core&#xff1a;A53 总结 定时器设计思路&#xff1a; &#xff08;1&#xff09;时钟源(主频) --> 预分频(一级) --> 选择分频(二级) …&#xff1a;得到…
阅读更多...
OMAPL138 + SPARTAN6 DSP+ARM+FPGA开发例程

OMAPL138 + SPARTAN6 DSP+ARM+FPGA开发例程

目 录 本例程基于信迈OMAPL138SPARTAN6评估板开发。 开发板准备 16 查看仿真器驱动是否正常安装 17程序加载和烧写 19 基于仿真器的程序加载和烧写 19 设置工程配置文件信息 19测试仿真器是否正常连接 20加载 GEL 文件 21CCS 连接开发板 CPU 22查看 CPU 版本号 23加载文件烧写程…
阅读更多...
LV.9 ARM体系结构与接口技术

LV.9 ARM体系结构与接口技术

1 计算机硬件基础 Day1-1 底层课程导学 课程回顾 1.编程基础 1.C语言基础 2.C高级及Linux 3.数据结构 2.应用开发 1.IO 2.进程 3.网络编程 3.底层开发 1.ARM 2.系统移植 3.驱动开发 嵌入式系统分层 操作系统的作用 向下管理硬件、向上提供接口(API) 应用开发 即使用系统提…
阅读更多...
嵌入式系统考试复习（武昌首义学院）

嵌入式系统考试复习（武昌首义学院）

第一章 1. 从计算机技术应用的角度&#xff08;嵌入式系统的定义&#xff09;&#xff08;背&#xff09;&#xff08;书P1&#xff09; 嵌入式系统是指以应用为中心&#xff0c;以计算机技术为基础&#xff0c;软硬件可减裁&#xff0c;适应应用系统对功能、可靠性、成本、体…
阅读更多...
ARM(笔记)

ARM(笔记)

ARM接口技术 ARM接口技术 : 芯片内部 向外扩展 ​ ARM: 架构 芯片 公司 ​ 汇编 - C语言 系统移植 Linux 驱动开发 一、ARM系统硬件组成和运行原理 1.硬件组成(手机为例) ​ &#xff08;1&#xff09;flash储存器&#xff1a;存储程序 ​ 特点&#xff1a;永久的保存…
阅读更多...
STM8 学习笔记13：PWM

STM8 学习笔记13：PWM

PWM Gitee 空间跳转&#xff1a;https://gitee.com/galoc/stm8.git 1 概述 PWM也叫脉冲宽度调制,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。频率、周期、占空比。 1.1 PWM 频率 是指在 1 秒钟内&#xff0c;信号从高电平到低电平再回到高电平的…
阅读更多...
Xming X Server 配置和使用

Xming X Server 配置和使用

Xming X Server 配置和使用 Linux以及各种Unix like的操作系统现在都用基于X Window图形界面. 这个东西虽然块头比较大, 效率不太高, 导致Linux的3D游戏一直没什么动静, 但是, 它接口良好, 扩展性和可移植性都很好, 最重要的是具有网络透明性, 所以我们就可以很方便的远程启动…
阅读更多...
【Ubuntu20.04 LTS】WSL1+Xming配置图形界面

【Ubuntu20.04 LTS】WSL1+Xming配置图形界面

文章目录 一、配置1、 win10上 安装 Xming2、WSL1上 Bash安装 Xfce4 二、应用1、点击win10左下角搜索XLaunch2、WSL1的终端中输入以下命令启动bash 一、配置 1、 win10上 安装 Xming https://sourceforge.net/projects/xming/ https://jaist.dl.sourceforge.net/project/xmin…
阅读更多...
windows 命令行ssh + Xming打开虚拟机的图形界面应用

windows 命令行ssh + Xming打开虚拟机的图形界面应用

windows中使用OpenSSH提供的ssh作ssh client&#xff0c;使用xming作Xserver。 ubuntu虚拟机运行了ssh server。 执行如下命令&#xff0c;一直失败。 ssh -X snowflakes192.168.150.132 查阅发现ssh中貌似会自动设置DISPLAY为localhost:10.0 那么使用如下命令重新启动xmin…
阅读更多...
win10+Xming+Xshell显示远程linux服务器的图形程序窗口

win10+Xming+Xshell显示远程linux服务器的图形程序窗口

第一步&#xff1a;安装Xshell 破解版安装教程&#xff1a; Xshell的下载与使用 - 知乎 第二步&#xff1a;安装Xming 1. 在bing页面搜索Xming&#xff0c;进入官网 2. 直接download 3. 下载完毕&#xff0c;点开安装包&#xff0c;直接按默认设置一路点击next完成安装。 …
阅读更多...
容器docker(CentOS8)使用SSH配合Xming显示图形GUI界面

容器docker(CentOS8)使用SSH配合Xming显示图形GUI界面

Xshell7安装在win7x64里,容器CentOS8的宿主机是ubuntu18.04(安装在VMware里) docker search cobaltstrike docker pull xrsec/cobaltstrike 在ubuntu里启动docker: setsid docker run -it --name cs45 -e passwd"admin888" -e server_ip"127.7.7.2" -e s…
阅读更多...
xming+shell启动linux应用程序注意事项（xming不能启动）

xming+shell启动linux应用程序注意事项（xming不能启动）

xming和xshell组合起来显示linux服务器的界面网上教程很多&#xff0c;大家可以自行查找&#xff0c;但是这里有部分细节大多数文章都没有提到。当多个用户工作在同一个linux server下&#xff0c;以下设置需要修改&#xff0c;否则xming不能启动。 注意上方的Display number&a…
阅读更多...
xming登录linux图形中文乱码,putty+xming远程登录Linux图形界面

xming登录linux图形中文乱码,putty+xming远程登录Linux图形界面

Linux 本身是没有图形化界面的&#xff0c;所谓的图形化界面系统只不过中 Linux 下的应用程序。这一点和 Windows 不一样。Windows 从 Windows 95 开始&#xff0c;图形界面就直接在系统内核中实现了&#xff0c;是操作系统不可或缺的一部分。Linux 的图形化界面&#xff0c;底…
阅读更多...
Pycharm、xshell、xming连接远程服务器图形界面显示

Pycharm、xshell、xming连接远程服务器图形界面显示

Pycharm、xshell、xming连接远程服务器图形界面显示 1.配置远程接释器 这个网上好多教程都是可用的&#xff0c;不再多说&#xff0c; 2.xshell连接到远程主机 使用xshell连接到远程主机&#xff0c;使用echo $DISPLAY查看本机显示端口。不出意外本机打开的第一个xshell连接…
阅读更多...
xming2

xming2

转载于:https://www.cnblogs.com/243920934qq/p/6074700.html
阅读更多...
Vscode+Xming连接远程服务器图形化界面GUI

Vscode+Xming连接远程服务器图形化界面GUI

本机配置 首先在本机安装Xming Xming配置 安装后启动XLaunch&#xff0c;设置Display number 将远程服务器的IP添加进X0.hosts文件 VS code配置 安装插件Remote X11和Remote X11 (SSH) 打开SSH配置文件 添加 ForwardAgent yesForwardX11 yesForwardX11Trusted yes远程服…
阅读更多...
XMing + XShell 打开Linux服务器网页界面

XMing + XShell 打开Linux服务器网页界面

1、修改X0.hosts文件 修改为服务器的ip地址 2、打开XLaunch、XMing 打开XLaunch后一路 下一步>下一步>完成 打开XMing 3、XShell连接服务器 连接服务器的时候SSH->隧道&#xff0c;√上转发X11连接到&#xff0c;选择X DISPLAY&#xff0c;点击确定 4、XShell命…
阅读更多...
Xming连接无桌面linux,[转帖]windows+xshell+xming访问非桌面版Linux服务器

Xming连接无桌面linux,[转帖]windows+xshell+xming访问非桌面版Linux服务器

1、Linux服务器 (1)安装Firefox&#xff0c;目录为&#xff1a;/usr/local/firefox (2) 配置ssh #vi /etc/ssh/sshd_config 取消下面一行的注释——如果没有这一行则手动添加之&#xff1a; X11Forwrding yes 这样配置的作用就是允许SSH的X转发。 从SourceForge下载Xming-setup…
阅读更多...
Xming + SecureCRT 在Windows下远程Linux主机的X11图形转发

Xming + SecureCRT 在Windows下远程Linux主机的X11图形转发

1. 在windows上安装Xming(下一步下一步即可)&#xff0c;一般安装完会自动开启&#xff08;右下角有个Xming的图标&#xff09; 2. 关掉Xming&#xff08;右击图标退出&#xff09; 3. 打开XLaunch&#xff0c;点击下一步 ——> 下一步&#xff0c;把No Access Contro…
阅读更多...
推荐文章

Copyright @ 2022~2023
