前言

  本篇主要记录对AVOD代码的学习与理解，主要是KITTI数据集中3D Object Detection任务中的点云数据和BEV图的处理，为方面理解其中的操作，博主在这里加入了可视化的操作。

  本篇博客使用的样本编号为000274，RGB图像如下：

1. 点云数据可视化

  点云数据保存在velodyne文件夹内，数据文件的格式是.bin，保存了x, y, z三轴坐标以及反射值r信息，数据格式为float32，通过numpy可以读取文件，具体如下：

import numpy as npif __name__ == '__main__':bin_file = r'F:\DataSet\Kitti\object\velodyne\000274.bin'pointcloud = np.fromfile(bin_file, dtype=np.float32, count=-1).reshape([-1, 4])print('pointcloud shape: ', pointcloud.shape)# pointcloud shape:  (120438, 4)

  为了更加直观的看点云图像，这里不再使用matplotlib，而是更专业的三维可视化工具包mayavi，具体操作如下：

import numpy as np
from mayavi import mlabif __name__ == '__main__':bin_file = r'F:\DataSet\Kitti\object\velodyne\000274.bin'pointcloud = np.fromfile(bin_file, dtype=np.float32, count=-1).reshape([-1, 4])x = pointcloud[:, 0]  # x position of pointy = pointcloud[:, 1]  # y position of pointz = pointcloud[:, 2]  # z position of pointr = pointcloud[:, 3]  # reflectance value of pointd = np.sqrt(x ** 2 + y ** 2)  # Map Distance from sensorvals = 'height'if vals == "height":col = zelse:col = dfig = mlab.figure(bgcolor=(1, 1, 1), size=(700, 500))mlab.points3d(x, y, z,d,  # Values used for Colormode="point",colormap='spectral',  # 'bone', 'copper', 'gnuplot', 'spectral', 'summer'# color=(0, 1, 0),   # Used a fixed (r,g,b) insteadfigure=fig)mlab.show()

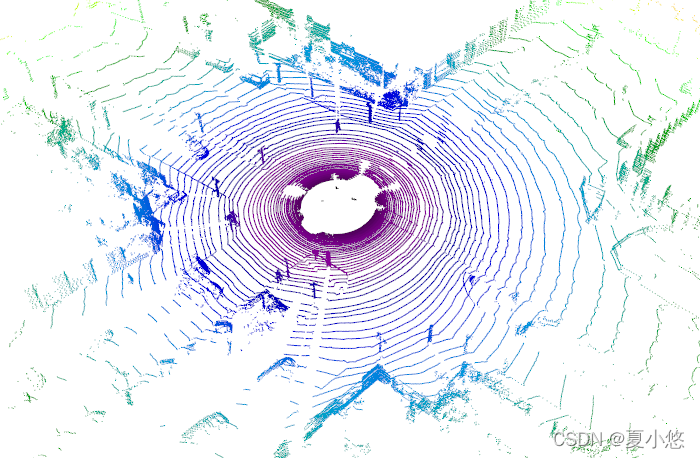

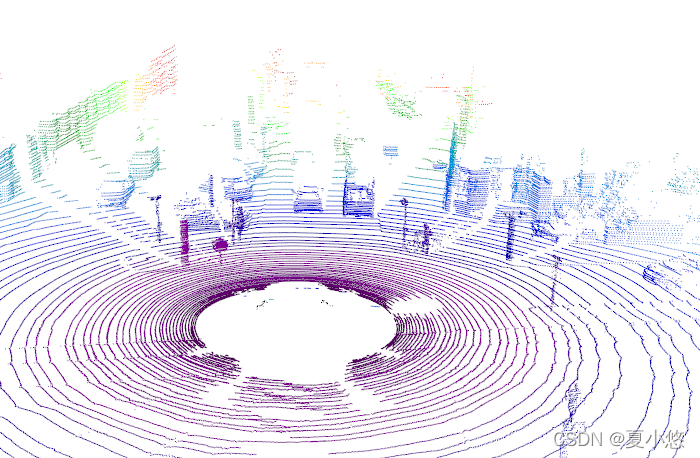

  可视化结果如下：

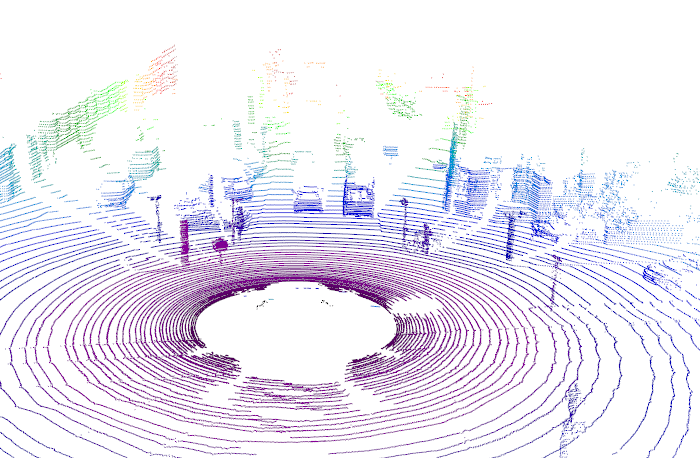

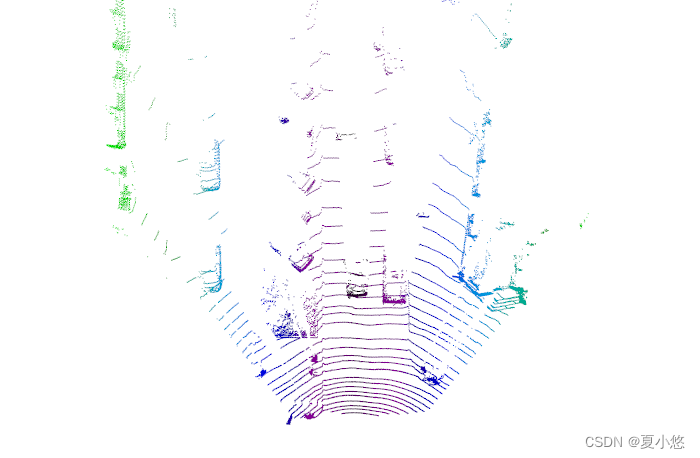

  调整一下视角与RGB图保持一致：

2. 点云数据校准

  RGB图片使用的是左侧第二个彩色摄像机，即image_2，因此需要将雷达数据进行坐标变化，将其映射到摄像机坐标系中，计算公式为：

										y = P2 * R0_rect * Tr_velo_to_cam * x

  大致计算流程：

# Read calibration info
frame_calib = calib_utils.read_calibration(calib_dir, img_idx)
x, y, z, i = calib_utils.read_lidar(velo_dir=velo_dir, img_idx=img_idx)# Calculate the point cloud
pts = np.vstack((x, y, z)).T
pts = calib_utils.lidar_to_cam_frame(pts, frame_calib)# Only keep points in front of camera (positive z)
pts = pts[pts[:, 2] > 0]
point_cloud = pts.T# Project to image frame
point_in_im = calib_utils.project_to_image(point_cloud, p=frame_calib.p2).T

  具体实现：

# 为了方便可视化数据，这里封装了对点云进行可视化的函数
def visu_point_cloud(x, y, z):d = np.sqrt(x ** 2 + y ** 2)  # Map Distance from sensorvals = 'distance'if vals == "distance":col = delse:col = zfig = mlab.figure(bgcolor=(1, 1, 1), size=(700, 500))mlab.points3d(x, y, z,col,  # Values used for Colormode="point",colormap='spectral',  # 'bone', 'copper', 'gnuplot', 'spectral', 'summer'# color=(0, 1, 0),   # Used a fixed (r,g,b) insteadfigure=fig)mlab.show()def get_lidar_point_cloud(calib_dir, velo_dir, img_idx, im_size=None, min_intensity=None):""" Calculates the lidar point cloud, and optionally returns only thepoints that are projected to the image.:param calib_dir: directory with calibration files:param velo_dir: directory with velodyne files:param img_idx: image index:param im_size: (optional) 2 x 1 list containing the size of the imageto filter the point cloud [w, h]:param min_intensity: (optional) minimum intensity required to keep a point:return: (3, N) point_cloud in the form [[x,...][y,...][z,...]]"""# Read calibration infoframe_calib = read_calibration(calib_dir, img_idx)x, y, z, i = read_lidar(velo_dir=velo_dir, img_idx=img_idx)# Calculate the point cloudpts = np.vstack((x, y, z)).Tpts = lidar_to_cam_frame(pts, frame_calib)# The given image is assumed to be a 2D imageif not im_size:point_cloud = pts.Treturn point_cloudelse:# Only keep points in front of camera (positive z)pts = pts[pts[:, 2] > 0]point_cloud = pts.T# Project to image framepoint_in_im = project_to_image(point_cloud, p=frame_calib['p2']).T# Filter based on the given image sizeimage_filter = (point_in_im[:, 0] > 0) & \(point_in_im[:, 0] < im_size[0]) & \(point_in_im[:, 1] > 0) & \(point_in_im[:, 1] < im_size[1])if not min_intensity:return pts[image_filter].Telse:intensity_filter = i > min_intensitypoint_filter = np.logical_and(image_filter, intensity_filter)return pts[point_filter].Timg_path = r'F:\DataSet\Kitti\object\image_2'
lidar_path = r'F:\DataSet\Kitti\object\velodyne'
calib_path = r'F:\DataSet\Kitti\object\calib'
planes_path = r'F:\DataSet\Kitti\object\planes'
label_path = r'F:\DataSet\Kitti\object\label_2'
img_idx = 274if __name__ == '__main__':point_cloud = get_lidar_point_cloud(calib_path, lidar_path, img_idx, im_size)visu_point_cloud(point_cloud[0], point_cloud[1], point_cloud[2])

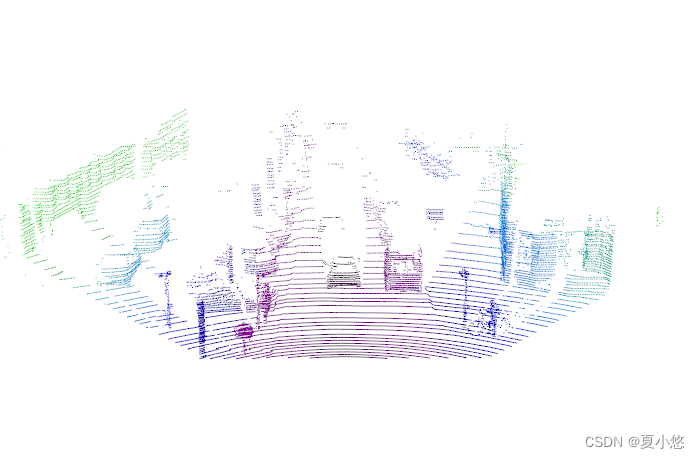

  可视化结果如下：

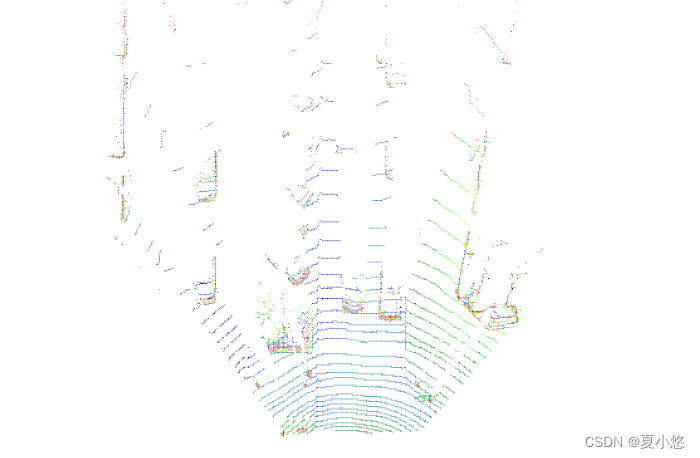

  调整视角为俯视图：

3. 转为BEV图

  BEV，即bird's eye view，鸟瞰图

  鸟瞰图的计算需要用到地面数据，即空间上的点投影到某个平面，需要知道该平面的平面方程，平面方程的表达式为：$$ax+by+cz+d=0$$  空间上的点$P(x_0,y_0,z_0)$到平面上的距离为：$$distance=\frac{|a{x}_0+b{y}_0+c{z}_0+d|}{\sqrt{a^2+b^2+c^2}}$$  读取KITTI数据集中的地面数据：

# 000274.txt
# Plane
Width 4
Height 1
-2.143976e-03 -9.997554e-01 2.201096e-02 1.707479e+00
# 分别表示a, b, c, d四个参数值

  点云数据转BEV时高度分辨率为0.5，根据点云数据可以得到x，y和z轴上的数据，即x_col，y_col，z_col，然后使用np.lexsort()对x轴进行排序：

sorted_order = np.lexsort((y_col, z_col, x_col))
# 对 x_col 进行排序
# 如果 x_col 中的数值一样，则比较 z_col 中相应索引下的值的大小
# 如果还相同，再比较 y_col 中的元素

  将 y_col 中的元素置为0，即只保留x和z轴上的数据，然后使用np.view()对数值类型进行变换：

# 定义12字节的数据类型
dt = np.dtype((np.void, 12))# 先使用np.ascontiguousarray将一个内存不连续存储的数组转换为内存连续存储的数组，使得运行速度更快
# 再使用np.view按指定方式对内存区域进行切割，来完成数据类型的转换
# discrete_pts(n, 3) --> contiguous_array(n, 1)
# itemsize输出array元素的字节数
contiguous_array = np.ascontiguousarray(discrete_pts).view(dtype=dt)

  离散点云数据discrete_pts的shape为(n，3)，其数值类型为np.int32，4字节，总字节为n*3*4 Byte，现将其转为12Byte的数据，即保持总字节数不变：n*1*12，转换完成后的shape为(n，1)。

  对上述的数据进行去重：

# 去除数组中的重复数字，并进行排序
_, unique_indices = np.unique(contiguous_array, return_index=True)
unique_indices.sort()
# 得到不重复的数据
# voxel 体素(三维)
# pixel 像素(二维)
voxel_coords = discrete_pts[unique_indices]
# 将索引值映射到原点
voxel_coords -= -400

  计算每个体素中数据点的数量，即后一个索引值减去当前索引值：

num_points_in_voxel = np.diff(unique_indices)
num_points_in_voxel = np.append(num_points_in_voxel,discrete_pts_2d.shape[0] -unique_indices[-1])

  计算每个体素中数据点的高度，通过计算点到平面方程的距离：

# voxel (x, y, z)
# 平面方程: ax + by + cz + d = 0
height_in_voxel = (a*x + b*y + c*z + d) / np.sqrt(a**2 + b**2 + c**2)

  对高度信息进行缩放，height_in_voxel = height_in_voxel / 0.5，根据二维索引值voxel_coords(去除y轴)与高度信息即可得到BEV数据，密度信息的计算：

# N is num points in voxel
# x = 16
density_map = min(1.0, log(N+1)/log(x))

  最终的BEV是由5个高度信息和1个密度信息组成，其shape为(700, 800, 6)。
  三维可视化结果如下：

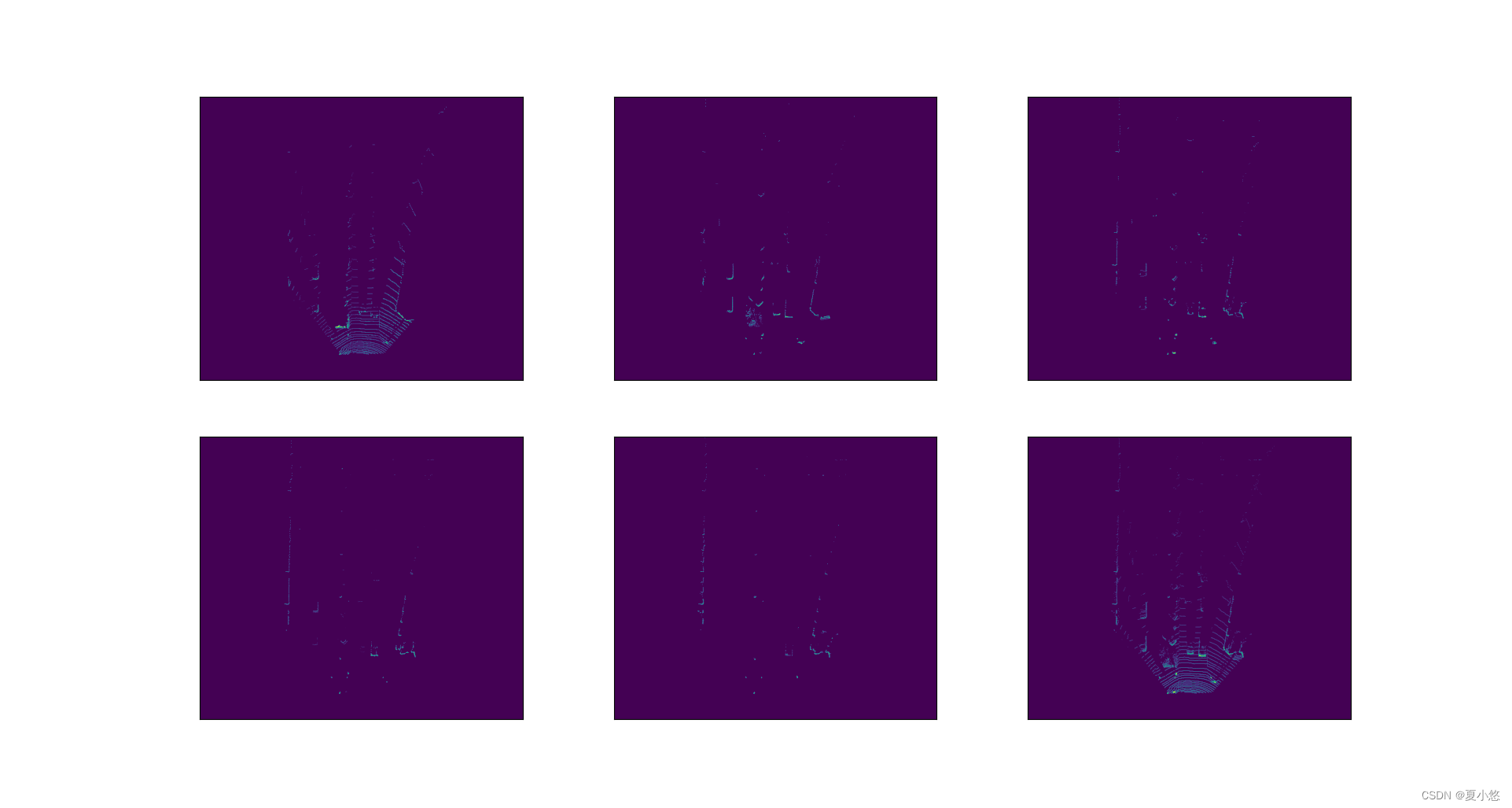

  RGB可视化如下：

4. 补充：点云坐标系与相机坐标系

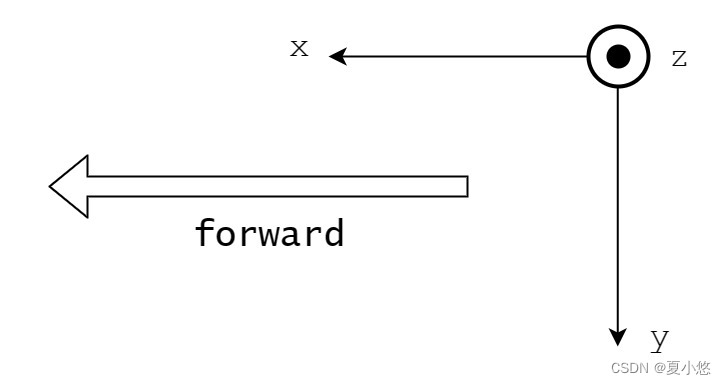

  点云坐标系如下：

  x轴朝前，y轴朝左，z轴朝上。

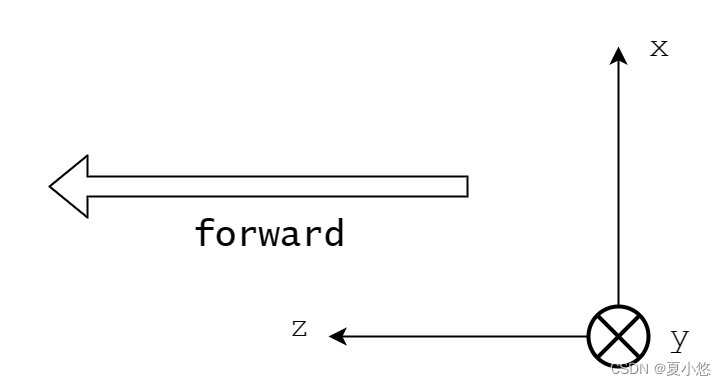

  相机坐标系如下：

  x轴朝右，y轴朝下，z轴朝前。

  最终BEV的维度为：

结束语

  后续继续更新^_^
