Matlab中GUI 学习笔记

虽然打开matlab后提示说GUI后续版本会取消（以后的版本中将会删除 GUIDE。请改用 APPDESIGNER。），但是老师布置了matlab GUI实验，所以说还得学习学习，所以记录学习过程，学习笔记。

郭世宇是我大哥

Matlab中GUI 学习笔记
- - - 第一个案例-------按钮实例
    - 第二个案例-------文本框和编辑框
    - 第三个案例-------简易计算器（文本框、编辑框和按钮）
    - 第四个案例-------信息注册系统（列表框弹出菜单）
    - 第五个案例-------坐标轴（"属性value"）
    - 第六个案例-------闹钟（复选框）
    - 第七个案例-------表格
    - 第八个案例-------绘制语音信号的时域图和频谱图
    - 第九个案例-------串口test

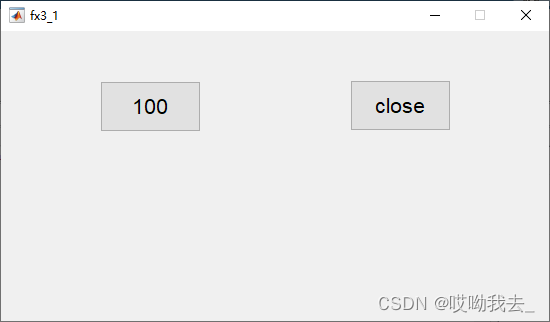

第一个案例-------按钮实例

只需要将下面代码写在回调函数，就可以实现

s=get(hObject,"string");
set(hObject,"string",num2str(str2num(s)+1));clear all;
close all;

在这里插入图片描述
按下第一个按钮会使得数值加1

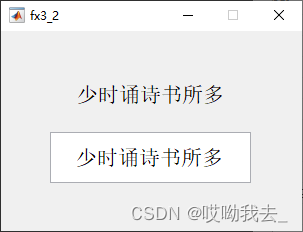

第二个案例-------文本框和编辑框

s=get(hObject,"string");
set(handles.text2,"string",s);

在这里插入图片描述
编辑框输入啥，上面的文本框就显示啥

第三个案例-------简易计算器（文本框、编辑框和按钮）

%%0123456789+-/的回调函数
s0=get(handles.text2,'string');
s=get(hObject,'string');
set(handles.text2,'string',[s0,s]);%%乘号的回调函数
s0=get(handles.text2,'string');
set(handles.text2,'string',[s0,'*']);%%清屏的回调函数
set(handles.text2,'string',[]);%%等于号的回调函数
s0=get(handles.text2,'string');
set(handles.text2,'string',num2str(eval(s0)));

在这里插入图片描述

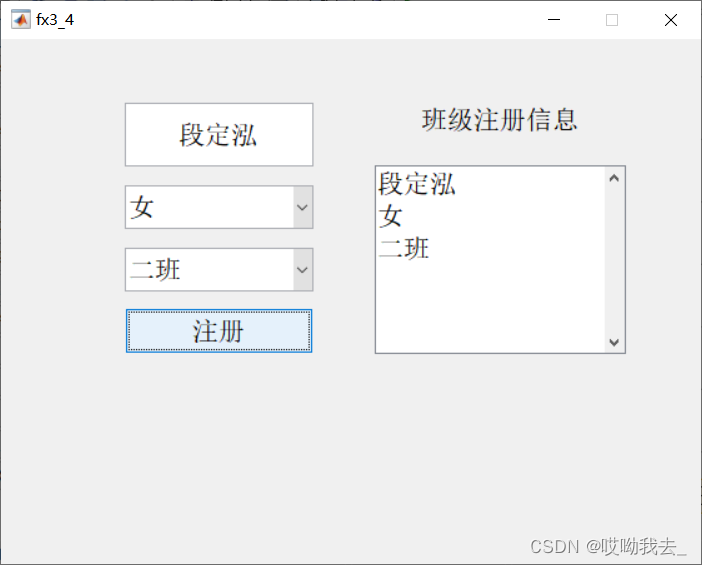

第四个案例-------信息注册系统（列表框弹出菜单）

%%按钮回调函数
xingming=get(handles.edit1,"string");
xingbie=get(handles.popupmenu1,"string");
v1=get(handles.popupmenu1,"value");
suoxuanxingbie=xingbie{v1};banji=get(handles.popupmenu2,"string");
v2=get(handles.popupmenu2,"value");
suoxuanbanji=banji{v2};c={xingming,suoxuanxingbie,suoxuanbanji};
set(handles.listbox1,"string",c);%%列表框回调函数
xinxi=get(hObject,"string");
v=get(hObject,"value");
if v==2if xinxi{2}=='男'xinxi{2}='女';elsexinxi{2}='男';end
end
if v==3if xinxi{3}=='一班'xinxi{3}='二班';elseif xinxi{3}=='二班'xinxi{3}='三班';elsexinxi{3}='一班';end
end
set(hObject,"string",xinxi);

在这里插入图片描述

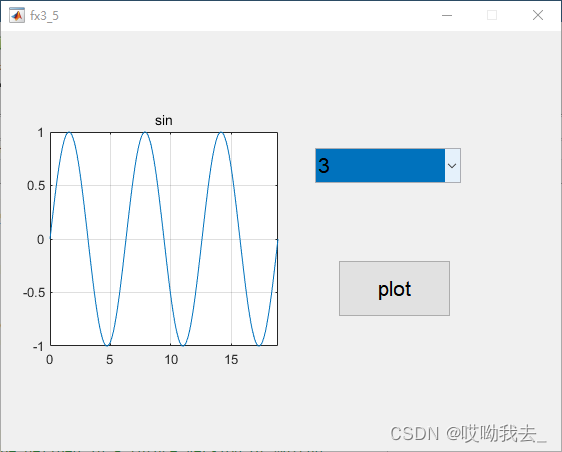

第五个案例-------坐标轴（“属性value”）

%%按钮的回调函数
v=get(handles.popupmenu1,"value");
fplot(handles.axes1,@sin,[0,2*pi*v]);
title('sin');
grid on;

在这里插入图片描述

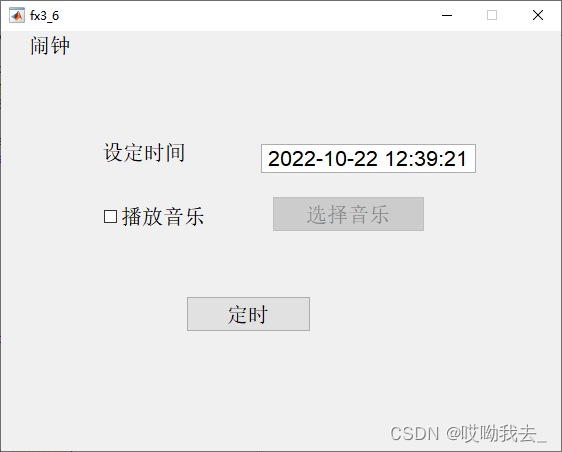

第六个案例-------闹钟（复选框）

%%edit1_CreateFcn	编辑框创造时的配置
set(hObject,"string",datestr(now,31));%%获得当前时间的值设置给编辑框的string%%pushbutton2_Callback	按键的回调函数
shedingshijian=datenum(get(handles.edit1,"string"));%获得编辑框设定的值
while 1dangqianshijian=datenum(now);if shedingshijian==dangqianshijianbreak;end
end
helpdlg("时间到了","提示");
v=get(handles.checkbox1,"value");%是否播放音乐
if v==1yinyue=get(handles.pushbutton1,"userdata");dos(yinyue);
end%%复选框的回调函数
v=get(hObject,"value");
if v==1set(handles.pushbutton1,"enable","on");
elseset(handles.pushbutton1,"enable","off");
end%%选择音乐按钮的回调函数
[wenjianmingcheng,lujing]=uigetfile({"*.mp3";"*.wav"},"选择音乐");
set(hObject,"string",wenjianmingcheng);
set(hObject,"userdata",fullfile(lujing,wenjianmingcheng));

在这里插入图片描述

第七个案例-------表格

%%打开按钮的回调函数
[~,~,data]=xlsread("fx36_7");
data(1,:)=[];
set(handles.uitable1,"data",data);%%表格的编辑回调
ind=eventdata.Indices;
pr=eventdata.PreviousData;
ed=eventdata.EditData;
s=['第',num2str(ind(1)),'行第',num2str(ind(2)),'列的数据',num2str(pr),'更改为:',num2str(ed)];
set(handles.text2,"string",s);%%保存按钮的回调函数
data=get(handles.uitable1,"data");
xlswrite("fx36_7_out.xlsx",data);
helpdlg("保存成功郭大大","提示");

在这里插入图片描述

第八个案例-------绘制语音信号的时域图和频谱图

% --- 选择音乐的按钮
function pushbutton1_Callback(hObject, eventdata, handles)
[wenjianmingcheng,lujing]=uigetfile("*.mp3","选择音乐");
global y;				%定义全局变量
global Fs;				%定义全局变量
if isequal(wenjianmingcheng,0)||isequal(lujing,0)errordlg("没有选择语音信号","错误");return;
elseim_1=strcat(lujing,wenjianmingcheng);[y,Fs] = audioread(im_1);y=y(:,1);msgbox("语音信号读取成功","提示","help");set(handles.edit1,"string",im_1);
end% --- 画时域波形的按钮
function pushbutton2_Callback(hObject, eventdata, handles)
%%按钮的回调函数
global y;			%全局变量使用前再申明
axes(handles.axes1);		%%选定坐标轴
plot(handles.axes1,y); %画出y波形
xlabel("时间");ylabel("幅值");title('原信号时域波形'); % --- 播放按钮
function pushbutton3_Callback(hObject, eventdata, handles)
global y;
global Fs;
sound(y,Fs);% --- 画频谱图的按钮
function pushbutton4_Callback(hObject, eventdata, handles)
global y;
global Fs;
N=length(y);
yy=fftshift(fft(y));
mag=abs(yy);
f=(floor(-(N-1)/2):floor((N-1)/2))/(N-1)*Fs;
axes(handles.axes2);
plot(handles.axes2,f,mag);grid;
xlabel("频率/Hz");ylabel("幅值");title('原信号的幅频图');

在这里插入图片描述

第九个案例-------串口test


%%初始化的回调函数            comlist=seriallist("all");%找到活动的端口列表app.serialport.Items=comlist;
%%创建一个属性scom
%%按钮回调函数value = app.Switch.Value;if value=="On"app.STAUSLamp.Color="0.00,1.00,0.00";app.scom=serial(app.serialport.Value);app.scom.BaudRate=str2num(app.serialbaud.Value);app.scom.BytesAvailableFcnMode="byte";app.scom.BytesAvailableFcnCount=2;set(app.scom,"BytesAvailableFcn",{@app.receive});fopen(app.scom);endif value=="Off"app.STAUSLamp.Color="0.00,0.00,0.00";end
%%关闭回调函数scoms=instrfind;stopasync(scoms);fclose(scoms);delete(scoms);delete(app)%%增加一个函数   receive函数%%创建一个属性rubfferfunction results = receive(app,src,event)if app.scom.BytesAvailable>0temp=fread(app.scom,1,"uint16");app.rubffer=[app.rubffer temp];plot(app.ax1,app.buffer,"r");endend
