分布式定时任务-XXL-JOB-教程+实战

article/2025/10/10 3:50:57

一.定时任务概述

1.定时任务认识

1.1.什么是定时任务

定时任务是按照指定时间周期运行任务。使用场景为在某个固定时间点执行，或者周期性的去执行某个任务，比如：每天晚上24点做数据汇总，定时发送短信等。

1.2.常见定时任务方案

  • While + Sleep : 通过循环加休眠的方式定时执行
  • Timer和TimerTask ：JDK自带的定时任务，可以实现简单的间隔执行任务（在指定时间点执行某一任务，也能定时的周期性执行），无法实现按日历去调度执行任务。
  • ScheduledExecutorService : Java并发包下，JDK1.5出现，是比较理想的定时任务实现方案。Eureka就使用的是它。
  • QuartZ : 使用Quartz，它是一个异步任务调度框架，功能丰富，可以实现按日历调度，支持持久化。
  • Spring Task，Spring 3.0后提供Spring Task实现任务调度，支持按日历调度，相比Quartz功能稍简单，但是在开发基本够用，支持注解编程方式。
  • SpringBoot中的Schedule ： 通过@EnableScheduling+@Scheduled最实现定时任务，底层使用的是Spring Task

2.分布式定时任务

2.1.遇到什么问题

上述的定时任务都是集中式(单体项目使用)的定时任务，在分布式中将会面临一些问题或不足

  • 业务量大，单机性能瓶颈需要扩展
  • 多台机器部署如何保证定时任务不重复执行
  • 定时任务时间需要可调整，可以暂停
  • 机器发生故障down机，定时任务依然可用，如何实现故障转移
  • 定时任务，执行日志是否可监控

2.2.分布式定时任务xxl-job

XXL-JOB是一个分布式任务调度平台，于2015问世，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。其具备且不止如下能力

  1. 简单：支持通过Web页面对任务进行CRUD操作，操作简单，一分钟上手；
  2. 动态：支持动态修改任务状态、启动/停止任务，以及终止运行中任务，即时生效；
  3. 调度中心HA（中心式）：调度采用中心式设计，“调度中心”基于集群Quartz实现并支持集群部署，可保证调度中心HA；执行器HA（分布式）：任务分布式执行，任务"执行器"支持集群部署，可保证任务执行HA；
  4. 弹性扩容缩容：一旦有新执行器机器上线或者下线，下次调度时将会重新分配任务；
  5. 路由策略：执行器集群部署时提供丰富的路由策略，包括：第一个、最后一个、轮询、随机、一致性HASH、最不经常使用、最近最久未使用、故障转移、忙碌转移等；
  6. 故障转移：任务路由策略选择"故障转移"情况下，如果执行器集群中某一台机器故障，将会自动Failover切换到一台正常的执行器发送调度请求。
  7. 任务失败告警：默认提供邮件方式失败告警，同时预留扩展接口，可方面的扩展短信、钉钉等告警方式；

具体见：https://github.com/xuxueli/xxl-job/tree/v2.0.0

二.XXL-JOB初体验

1.xxl-job架构设计

1.1.设计思想

将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。

将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性；

1.2.架构设计图

xxl-job分为 调度中心和执行器两大模块

  • 调度模块（调度中心）

负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；

支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover(故障转移)。

  • 执行模块（执行器）

负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；

接收“调度中心”的执行请求、终止请求和日志请求等。


  • 调度中心高可用

基于数据库的集群方案，数据库选用Mysql；集群分布式并发环境中进行定时任务调度时，会在各个节点会上报任务，存到数据库中，执行时会从数据库中取出触发器来执行，如果触发器的名称和执行时间相同，则只有一个节点去执行此任务。

  • 并行调度

调度采用线程池方式实现，避免单线程因阻塞而引起任务调度延迟。XXL-JOB调度模块默认采用并行机制，在多线程调度的情况下，调度模块被阻塞的几率很低，大大提高了调度系统的承载量。

XXL-JOB的不同任务之间并行调度、并行执行。XXL-JOB的单个任务，针对多个执行器是并行运行的，针对单个执行器是串行执行的。同时支持任务终止。

  • 执行器(任务)高可用

执行器如若集群部署，调度中心将会感知到在线的所有执行器，如“127.0.0.1:9997, 127.0.0.1:9998, 127.0.0.1:9999”。多个执行器可以选择“路由策略”来采用轮询，随机等方式进行多机器调度。

当任务”路由策略”选择”故障转移(FAILOVER)”时，当调度中心每次发起调度请求时，会按照顺序对执行器发出心跳检测请求，第一个检测为存活状态的执行器将会被选定并发送调度请求。调度成功后，可在日志监控界面查看“调度备注”。

2.xxl-job安装

2.1.下载源码

请下载项目源码并解压，使用IDEA工具导入项目

源码仓库地址

  • https://github.com/xuxueli/xxl-job
  • http://gitee.com/xuxueli0323/xxl-job

项目代码结构如下


  • doc ：文档，即SQL脚本所在目录
  • db : “调度数据库”建表脚本
  • xxl-job-admin : 调度中心项目源码
  • xxl-job-core : 核心模块,公共Jar依赖
  • xxl-job-executor-samples : 执行器，Sample示例项目（大家可以在该项目上进行开发，也可以将现有项目改造生成执行器项目）

2.2.导入数据库

打开项目代码，获取 “调度数据库初始化SQL脚本” 并执行即可。“调度数据库初始化SQL脚本” 位置为: /xxl-job/doc/db/tables_xxl_job.sql ，数据库名：xxl_job


数据库如下


  • xxl_job_lock：任务调度锁表；
  • xxl_job_group：执行器信息表，维护任务执行器信息；
  • xxl_job_info：调度扩展信息表：用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
  • xxl_job_log：调度日志表：用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
  • xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
  • xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
  • xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
  • xxl_job_user：系统用户表；

2.3.启动调度中心

打开 xxl-job-admin 的配置文件，/xxl-job/xxl-job-admin/src/main/resources/application.properties 对调度中心进行配置，重要配置如下

  • server.port : 根据情况修改端口
  • spring.datasource.url ：指向刚才准备的数据库
  • spring.datasource.password : 记得修改成自己的数据库密码
  • spring.mail.username ：配置自己的邮件账号
  • spring.mail.password ：邮件的授权码，我下面是以qq邮箱为例

下面根据自己的情况进行修改，不要直接复制

### 调度中心JDBC链接：链接地址请保持和 上述章节 所创建的调度数据库的地址一致
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=root_pwd
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
### 报警邮箱
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.password=邮箱授权码，不是登录密码
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory
### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=
### 调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN
## 调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
### 调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

然后启动调度中心 ，执行 XxlJobAdminApplication#main 方法 ， 启动之后，浏览器访问 http://localhost:8080/xxl-job-admin/toLogin；注意URL中有个上下文路径。

默认登录账号 “admin/123456”, 登录后运行界面如下图所示。


2.3.配置部署“执行器项目

“执行器”项目：xxl-job-executor-sample-springboot (提供多种版本执行器供选择，现以 springboot 版本为例，可直接使用，也可以参考其并将现有项目改造成执行器)

作用：负责接收“调度中心”的调度并执行；可直接部署执行器，也可以将执行器集成到现有业务项目中。

修改配置：/xxl-job/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/application.properties

  • xxl.job.admin.addresses : 调度中心的地址，如果调度中心修改过端口，这里也要对应修改
### 调度中心部署跟地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:18080/xxl-job-admin
### 执行器通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

上面配置是为了在Spring容器中创建一个XxlJobSpringExecutor 执行器Bean，见：com.xxl.job.executor.core.config.XxlJobConfig#xxlJobExecutor

@Bean
public XxlJobSpringExecutor xxlJobExecutor() {logger.info(">>>>>>>>>>> xxl-job config init.");XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();xxlJobSpringExecutor.setAdminAddresses(adminAddresses);xxlJobSpringExecutor.setAppname(appname);xxlJobSpringExecutor.setAddress(address);xxlJobSpringExecutor.setIp(ip);xxlJobSpringExecutor.setPort(port);xxlJobSpringExecutor.setAccessToken(accessToken);xxlJobSpringExecutor.setLogPath(logPath);xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);return xxlJobSpringExecutor;
}

在com.xxl.job.executor.service.jobhandler.SampleXxlJob中提供了简单的定时任务实例

为方便用户参考与快速实用，示例执行器内原生提供多个Bean模式任务Handler，可以直接配置实用，如下：

  • demoJobHandler：简单示例任务，任务内部模拟耗时任务逻辑，用户可在线体验Rolling Log等功能；
  • shardingJobHandler：分片示例任务，任务内部模拟处理分片参数，可参考熟悉分片任务；
  • httpJobHandler：通用HTTP任务Handler；业务方只需要提供HTTP链接等信息即可，不限制语言、平台。示例任务入参如下：
/*** XxlJob开发示例（Bean模式）** 开发步骤：* 1、在Spring Bean实例中，开发Job方法，方式格式要求为 "public ReturnT<String> execute(String param)"* 2、为Job方法添加注解 "@XxlJob(value="自定义jobhandler名称", init = "JobHandler初始化方法", destroy = "JobHandler销毁方法")"，注解value值对应的是调度中心新建任务的JobHandler属性的值。* 3、执行日志：需要通过 "XxlJobLogger.log" 打印执行日志；** @author xuxueli 2019-12-11 21:52:51*/
@Component
public class SampleXxlJob {private static Logger logger = LoggerFactory.getLogger(SampleXxlJob.class);/*** 1、简单任务示例（Bean模式）*/@XxlJob("demoJobHandler")public ReturnT<String> demoJobHandler(String param) throws Exception {logger.info("XXL-JOB, Hello World. param={}",param);return ReturnT.SUCCESS;}//...省略...
}

【重要】 如果我们要写自己的定时任务，参照上面方法，在方法上注解一个@XxlJob("任务名字") ,方法可以接受一个字符串参数，方法需要返回ReturnT格式。

最后启动执行器项目。

3.配置定时任务

3.1.执行器创建

打开调度中心可视化界面，在执行器管理界面，添加新增执行器


  • appName : 执行器的名字，可以任意填写
  • 名称：任意填写
  • 注册方式：调度中心是通过RPC的方式对执行器发起调度，所以这里需要的是执行器项目的ip:port ，注意，该端口不是执行器项目的server.port ，而是：xxl.job.executor.port 端口。你可以选择自动注册，也可以手动录入。

3.2.创建任务

在 任务管理 界面，新增任务


  • 路由策略：有轮询，随机，故障转移等等策略，是用在集群模式下的调度方式。
  • cron : 定时任务的执行时间规则，时间表达式
  • JobHandler : 这个是要对应 “执行器项目”中 @XxlJob("demoJobHandler") 注解中的名字
  • 运行模式 ：Bean ，使用内置代码方式，也可以执行在线执行代码方式
  • 报警邮件 ：如果定时任务失败，会发送报警邮件到邮箱
  • 任务参数：这个参数可以传递给 @XxlJob("demoJobHandler")所在方法的参数。

创建好任务之后就可以执行了


调度日志


IDEA工具控制台效果

15:47:33.017 logback [Thread-16] INFO  c.x.j.e.s.jobhandler.SampleXxlJob - XXL-JOB, Hello World. param=1024
15:47:34.007 logback [Thread-16] INFO  c.x.j.e.s.jobhandler.SampleXxlJob - XXL-JOB, Hello World. param=1024
15:47:35.008 logback [Thread-16] INFO  c.x.j.e.s.jobhandler.SampleXxlJob - XXL-JOB, Hello World. param=1024
...省略...

4.GLUE模式(Java)

4.1.添加任务

该模式支持在线编辑定时任务的内容，立刻执行，无需再开发工具中编辑代码，也无需重启项目。

请点击任务右侧 “GLUE” 按钮，进入 “GLUE编辑器开发界面” ，见下图。“GLUE模式(Java)” 运行模式的任务默认已经初始化了示例任务代码，即打印Hello World。


任务以源码方式维护在调度中心，支持通过Web IDE在线更新，实时编译和生效，因此不需要指定JobHandler

4.2.编写代码

保存之后可以在操作按钮里面去编写任务


(“GLUE模式(Java)” 运行模式的任务实际上是一段继承自IJobHandler的Java类代码，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务），比如我的定时任务如下，编辑好之后点击保存


保存好之后，启动定时任务，效果如下：


三.XXL-JOB集群部署

1.调度中心集群

1.1.问题概述

调度中心支持集群部署，提升调度系统容灾和可用性。调度中心集群部署时，几点要求和建议：

  • DB配置保持一致；
  • 集群机器时钟保持一致（单机集群忽视）；
  • 当启动多个调度器时，执行器配置调度中心部署跟地址可以用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；

但是建议：推荐通过nginx为调度中心集群做负载均衡，分配域名。调度中心访问、执行器回调配置、调用API服务等操作均通过该域名进行。

1.2.启动多个调度中心

修改调度中心端口，启动多个调度中心，我这里启动两个如

  • http://localhost:18080/xxl-job-admin/
  • http://localhost:18081/xxl-job-admin/

1.3.配置Nginx负载均衡

当启动多个调度器时，执行器配置调度中心部署跟地址可以用逗号分隔。执行器将会使用该地址进行“执行器心跳注册”和“任务结果回调”；为空则关闭自动注册；

但是建议：推荐通过nginx为调度中心集群做负载均衡，分配域名。调度中心访问、执行器回调配置、调用API服务等操作均通过该域名进行。

我们启动了2个调度中心，那么我的执行器项目该注册到哪个调度中心呢？我们通过Nginx来解决这个问题，原理如下图：


我们再hosts配置www.jobs.com作为nginx的主机域名，然后反向代理到多个调度中心，这样一来执行器就只需要注册到www.jobs.com Nginx即可。

修改 C:\Windows\System32\drivers\etc\hosts增加配置如下

127.0.0.1 www.jobs.com

Nginx配置如下

#调度中心
upstream jobs{server localhost:18080;server localhost:18081;
}server {listen       80;#使用域名server_name  www.jobs.com;#charset koi8-r;#access_log  logs/host.access.log  main;location / {#调度中心反向代理配置proxy_pass   http://jobs/;}#error_page  404              /404.html;# redirect server error pages to the static page /50x.html#error_page   500 502 503 504  /50x.html;location = /50x.html {root   html;}}

启动Nginx,通过浏览器访问 http://www.jobs.com/xxl-job-admin/ ，可以访问到调度中心的管理界面

2.执行器项目集群

执行器支持集群部署，提升调度系统可用性，同时提升任务处理能力。

执行器集群部署时，几点要求和建议：

    • 执行器回调地址（xxl.job.admin.addresses）需要保持一致；执行器根据该配置进行执行器自动注册等操作。
    • 同一个执行器集群内AppName（xxl.job.executor.appname）需要保持一致；调度中心根据该配置动态发现不同集群的在线执行器列表。

2.1.启动多个执行器项目

现在对执行器项目做集群，修改xxl-job-executor-sample-springboot配置文件application.properties

  • server.port : 既然是做集群，项目端口需要修改
  • xxl.job.admin.addresses : 调度中心地址需要修改成www.jobs.com ，多个执行器配置同一个地址。
  • xxl.job.executor.port : RPC通信端口也要修改，多个执行器该端口需要不一样

第一个实例配置

server.port=19090
xxl.job.admin.addresses=http://www.jobs.com/xxl-job-admin #对应Nginx地址
xxl.job.executor.port=9999

第二个实例配置

server.port=19091
xxl.job.admin.addresses=http://www.jobs.com/xxl-job-admin
xxl.job.executor.port=9998

在 Configurations中配置，允许启动多个实例


启动实例如下


2.2.配置定时任务

通过http://www.jobs.com/xxl-job-admin 访问调度中心管理界面，在执行器管理中可以看到多台执行器实例


在任务管理中，可以编辑任务，然后选择路由策略，比如：选择轮询，然后启动任务，就会看到两个执行器项目轮着执行定时任务。


说在最后

xxl-job确实很强大，功能也很全,经过该文章学习相信你可以把xxl-job给用起来了，但是如果你的项目是一个小体量的单体，我不太建议使用它，Quzrtz或者SpringBoot Task就足够 ，对于xxl-job个人还是有些笨重。


http://chatgpt.dhexx.cn/article/b9Q4FDE1.shtml

相关文章

几种常用的分布式定时任务

几种常用的分布式定时任务

1. 什么是分布式定时任务 把分散的&#xff0c;可靠性差的计划任务纳入统一的平台&#xff0c;并实现集群管理调度和分布式部署的一种定时任务的管理方式。叫做分布式定时任务。 2. 常见开源方案 elastic-job xxl-job quartz saturn opencron antares elastic-job el…
阅读更多...
分布式定时任务

分布式定时任务

分布式定时任务 1&#xff0c;什么是分布式定时任务&#xff1b;2&#xff0c;为什么要采用分布式定时任务&#xff1b;3&#xff0c;怎么样设计实现一个分布式定时任务&#xff1b;4&#xff0c;当前比较流行的分布式定时任务框架&#xff1b; 1&#xff0c;什么是分布式定时…
阅读更多...
python类型转换函数str

python类型转换函数str

str函数&#xff0c;将数字转为字符串&#xff1a;
阅读更多...
Python 类型转换（数据类型转换函数大全）

Python 类型转换（数据类型转换函数大全）

文章目录 虽然 Python 是弱类型编程语言&#xff0c;不需要像 Java 或 C 语言那样还要在使用变量前声明变量的类型&#xff0c;但在一些特定场景中&#xff0c;仍然需要用到类型转换。 比如说&#xff0c;我们想通过使用 print() 函数输出信息“您的身高&#xff1a;”以及浮点…
阅读更多...
python怎么转换文件格式_python怎么转换数据类型

python怎么转换文件格式_python怎么转换数据类型

在处理数据的时候&#xff0c;经常需要转换数据的格式&#xff0c;来方便数据遍历等操作。下面我们来看一下Python中的几种数据类型转换。 1、字符串转字典&#xff1a;dict_string "{name:linux,age:18}" to_dict eval(dict_string) print(type(to_dict)) 也可以用…
阅读更多...
python强制类型转换

python强制类型转换

1.强转为int string->int a string print(int(a))a 1.2 print(int(a))a 12 print(int(a))string仅在无特殊字符&#xff08;包括小数点&#xff09;且全为数字的情况下可强转为float boolen->int a True b False print(int(a)) print(int(b))float->int a …
阅读更多...
python批量转换数据类型_python中数据类型转换

python批量转换数据类型_python中数据类型转换

1、list转str 假设有一个名为test_list的list，转换后的str名为test_str 则转换方法： test_str = "".join(test_list) 例子： 需要注意的是该方法需要list中的元素为字符型，若是整型，则需要先转换为字符型后再转为str类型。 2、str转list 假设有一个名为test_str的…
阅读更多...
python类型转换

python类型转换

一、int——支持转换为 int 类型的&#xff0c;仅有 float、str、bytes&#xff0c;其他类型均不支持。 1、str与bytes类型是什么&#xff0c;有什么区别 文本总是Unicode&#xff0c;由str类型表示&#xff0c;二进制数据则由bytes类型表示。 字符串是 以字符为单位进行处理…
阅读更多...
浅谈Python中的类型转换

浅谈Python中的类型转换

目录 &#xff08;一&#xff09;前言 &#xff08;二&#xff09;四种常见转换类型 1. int()函数 &#xff08;1&#xff09;int()函数的格式 &#xff08;2&#xff09;示例 2. float()函数 &#xff08;1&#xff09;float()函数格式&#xff1a; &#xff08;2&…
阅读更多...
ansys中使用模态叠加法进行谐响应分析与模态分析的关系

ansys中使用模态叠加法进行谐响应分析与模态分析的关系

阅读更多...
初学ansys:模态分析及谐响应分析

初学ansys:模态分析及谐响应分析

谐响应为线性系统对简谐激励的稳态响应&#xff0c;当系统含有阻尼或者激励为复数&#xff08;相位不为0或pi&#xff09;,谐响应为复数。 ansys可在模态分析的基础上进行谐响应分析&#xff1a; 2阶频率377.47&#xff0c;振型如下&#xff1a; 当z向加速度10g,右端平面z向位…
阅读更多...
关于模态分析

关于模态分析

模态分析目的是获得固有频率、模态振型、振型参与系数、有效质量 模态分析是动力学的基础分析,谐响应分析的前提是进行模态分析。 什么是固有频率呢&#xff1f;共振频率呢&#xff1f; 比如一个单摆做好后&#xff0c;他的振动频率等于2Pi&#xff08;l/g&#xff09;^&#x…
阅读更多...
Ansys-模态分析基础上的谱分析学习收获

Ansys-模态分析基础上的谱分析学习收获

谱分析是一种将模态分析和已知谱联系起来的、计算结构位移和应力的分析方法&#xff0c;主要用于确定结构对随机载荷或时间变化载荷&#xff08;如地震载荷&#xff09;的动力响应。谱是谱值和频率的关系曲线&#xff0c;它反映了时间历程载荷的强度和频率之间的关系。响应谱&a…
阅读更多...
什么是模态分析？什么是振型？

什么是模态分析？什么是振型？

模态和振型是两个比较难懂的概念&#xff0c;涉及的理论比较多&#xff0c;我想通过一句话引出&#xff0c;然后通过逐步解释的方法去阐释这两个概念。 以一根梁为例&#xff0c;通过理论计算寻找其固有频率、阻尼比、振型的过程就是解析模态分析&#xff0c;通过实验得到的就…
阅读更多...
模态分析实例—斜齿圆柱齿轮的固有频率分析

模态分析实例—斜齿圆柱齿轮的固有频率分析

本例介绍了对一个复杂结构—斜齿圆柱齿轮模型的创建方法&#xff0c;以及利用ANSYS对其进行固有频率和振型研究即模态分析的方法、步骤和过程。 APDL: /CLEAR,NOSTART /FILNAME,EXAMPLE11/PREP7 ET,1,SOLID45 MP,EX,1,2E11 MP,PRXY,1,0.3 MP,DENS,1,7800 K,1,21.87E-3 K,2,22.…
阅读更多...
使用ANSYS进行对称边界的模态分析，制作【春节快乐】

使用ANSYS进行对称边界的模态分析，制作【春节快乐】

这里写自定义目录标题 想法由来1. 建模2. 使用对称边界进行模态分析2.1 处理几何模型2.2 网格划分并设置边界条件进行计算2.3 求解2.4查看结果 延续去年的传统&#xff0c;最近几天一直在想做个什么东西来迎接新年。本来想用keras训练个深度网络&#xff0c;从一大堆图片中识别…
阅读更多...
[Ansys Workbench] 平面对称斜拉桥的模态分析

[Ansys Workbench] 平面对称斜拉桥的模态分析

1. 题目 2. 预处理 使用静态结构和模态分析两个模块 2.1 定义材料 2.2 定义几何结构 使用 DesignModeler 不知道 DM 中怎么使用对称轴画图……我就用了笨方法画了 一个主梁 使用 Concept - Lines From Sketches 从草图生成线 得到的线在结构树中如图所示 选择草图中所有的线&…
阅读更多...
Ansys模态计算结果图片批量导出命令流

Ansys模态计算结果图片批量导出命令流

1.设置图片输出质量 2.命令流一键导出 *do,i,1,10 ###输出前10阶计算结果图片 set,1,i ####构造循环 plnsol,u,sum /image,save,D:\ANSYS\ban%i%,bmp ### 输出文件路径 *enddo
阅读更多...
ANSYS apdl命令流笔记15-------模态分析

ANSYS apdl命令流笔记15-------模态分析

模态分析简介 前言一、案例1--均匀直杆的固有频率分析(1)完整命令(2)固有频率(3)第2阶固有频率下的振型 二、案例2--有预应力的固定弦1.完整命令2.固有频率3.第2阶固有频率下的振型 前言 模态分析的本质就是研究系统的自由振动特性&#xff0c;确定一个结构的固有频率和振型。…
阅读更多...
ANSYS_APDL——实例002-模态分析

ANSYS_APDL——实例002-模态分析

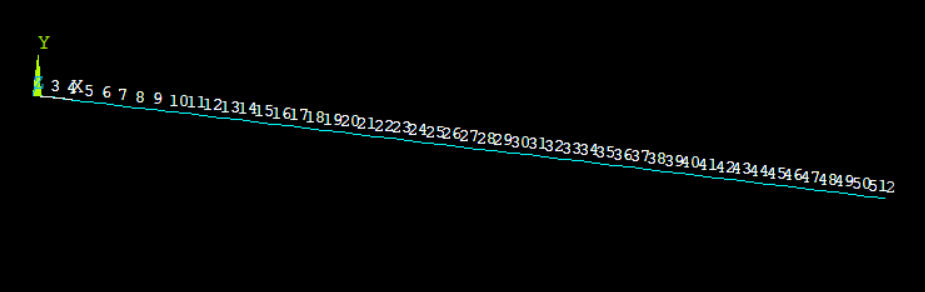

/clear /prep7 et,1,link1 mp,ex,1,2e11 !材料属性 mp,prxy,1,0.3 mp,dens,1,7800 R,1,1e-6 !定义元素实常数 k,1,0,0,0 !定义1的坐标为000 k,2,1,0,0 !定义2的坐标为100 lstr,1,2 !定义点1到点2的直线 lesize,1,,,50 !线1&#xff0c;中间50结 lmesh,1 !沿着线生成节点…
阅读更多...
推荐文章

Copyright @ 2022~2023
