Windows 下TSI721数据采集软件
文章目录
- Windows 下TSI721数据采集软件
- 前言
- 一、FPGA SRIO控制器介绍
- 二、TSI721 采集驱动软件设计
- 1.软件流程步骤：
- 2.测试结果
- 总结
前言
我在文章 [《Windows 下TSI721驱动软件使用》](https://blog.csdn.net/weixin_51894432/article/details/114711812)介绍了TSI721软件工具包，现在我们利用该工具包开发一款数据采集软件，下位机是xilinx K7325T 开发板，RapidIO 端口速率是3.125Gbps ,链路是4X。经过测试可以在满带宽1024MB/s的情况下不丢包。一、FPGA SRIO控制器介绍

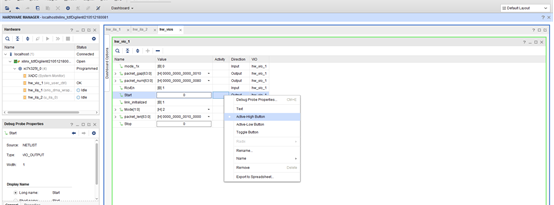

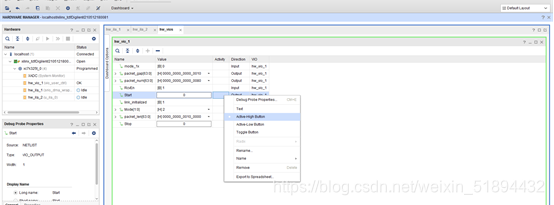

FPGA控制器首先需要接收TSI721发过来的信息，包括起始映射地址和包长度，例如有128个1MB的连续地址空间。通过VIO可以用NWRITE_R + 门铃的方式循环往TSI721发送数据。
Mode_1x:=0 表示当前速率是4x，=1表示4x变成1x，硬件连接有问题。
Packet_gap :控制发送间隔，决定了发送速率可调。
Packet_num ：指定发送数据包的个数。
Start :设置Active-high button 点击 启动发送；
Link_Initlized:当用户调用开始传输函数，或者按start命令，这里就会显示1;否则不能点击Start；
Mode[1:0]:等于2 表示连续发送；等于1 表示单次发送；
Packet_len:指定发送数据包的字节大小;Packet_num*Packet_len 就是总数据量。
Stop ：设置Active-high button 点击 停止发送；
二、TSI721 采集驱动软件设计
1.软件流程步骤：
1） 打开TSI721设备； 2） 配置TSI721和K7之间的路由； 3） 映射8个窗口共计128MB地址空间，每个16MB;我发现单个窗口映射最大32MB，我8个窗口连续开，就只能按每个16MB开。 4） 环形队列初始化，开256MB大小； 5） 数据接收处理线程是用户获取缓冲区数据，并且根据前后两次包32位累加数判断是否连续？ 6） 开启打印状态线程，每隔一秒打印 实时速率和丢包个数； 7） tsi721_db_start_thread 开启门铃接收线程，每收到一个门铃，将对应映射空间的数据拷贝到缓冲区。 8） s 命令用来启动数据传输 9） e 命令 停止数据传输 10）o 命令退出软件； 11） 关闭TSI721设备和相关处理。2.测试结果
测试结果如下图，可以实现3.125Gbps 4X满带宽1GB/s吞吐量，且不丢包。
总结
提示：这里对文章进行总结：
例如：以上就是今天要讲的内容，本文仅仅简单介绍了Windows下TSI721数据采集软件的功能和使用，有意愿合作的可以下方留言或者联系QQ:2384399038。
