1. 集群环境准备

搭建三台服务器，并安装docker环境，并保证能正常连接互联网，后面会使用其他镜像做负载均衡测试。

• 192.168.104.79
• 192.168.104.80
• 192.168.104.81

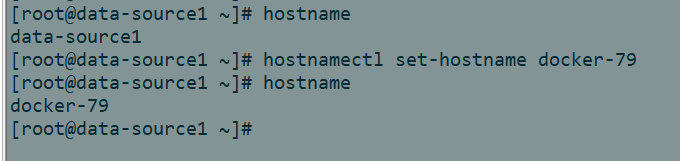

  首先修改hostname，便于后面区分当前操作所在机器：
• 使用 hostname 可以查看当前hostname
• hostnamectl set-hostname 主机名 修改hostname 打开新的窗口，即可生效，重启仍然有效。

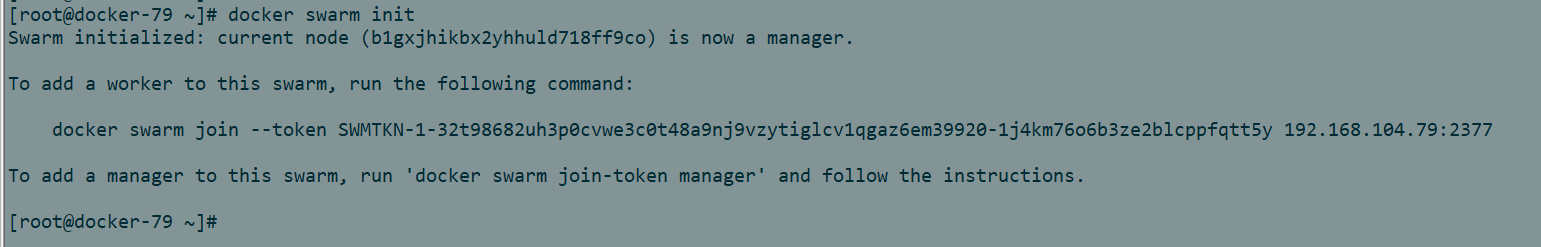

其中计划 192.168.104.79 作为集群的 Leader 节点，首先在 79 服务器上执行 docker swarm init 初始化manager节点。

其中上图打印的：docker swarm join --token SWMTKN-1-32t98682uh3p0cvwe3c0t48a9nj9vzytiglcv1qgaz6em39920-1j4km76o6b3ze2blcppfqtt5y 192.168.104.79:2377
即为其他服务器加入当前集群环境的命令。

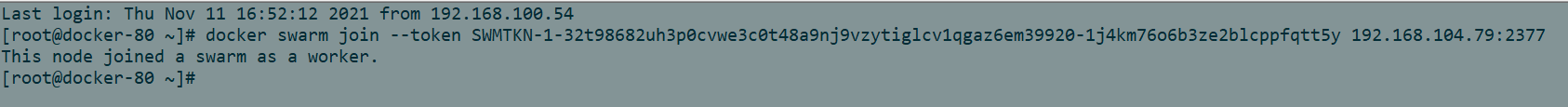

依次在docker-80，docker-81 服务器上执行上面的命令。提示当前节点作为worker角色，加入集群环境。

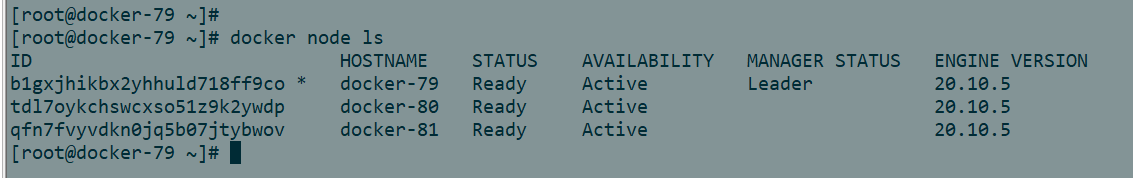

之后就可以在 79 机器上看到该集群环境的信息了：docker node ls

其中 docker-79 为Leader节点，其他为work节点。

2. 基于 DNS 的负载均衡

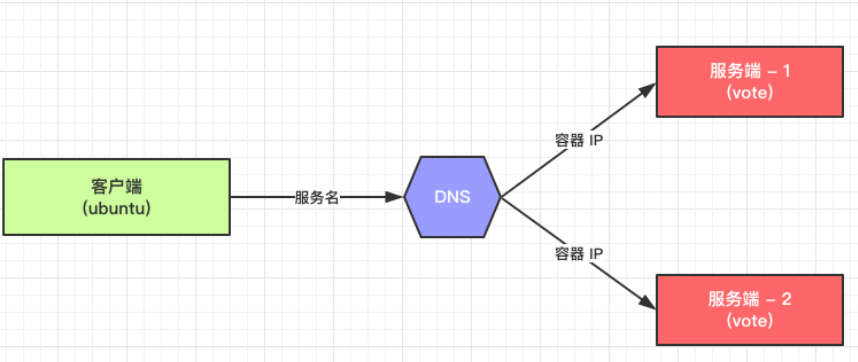

DNS server 内嵌于Docker 引擎。下面创建两个基于DNS负载均衡服务：客户端client和服务端vote， 服务间通过服务名进行调用通信。 Docker DNS 解析服务名“vote” 并返回容器ID地址列表(随机排序)。客户端通常会挑第一个IP访问，因此负载均衡可能发生在不同实例之间。

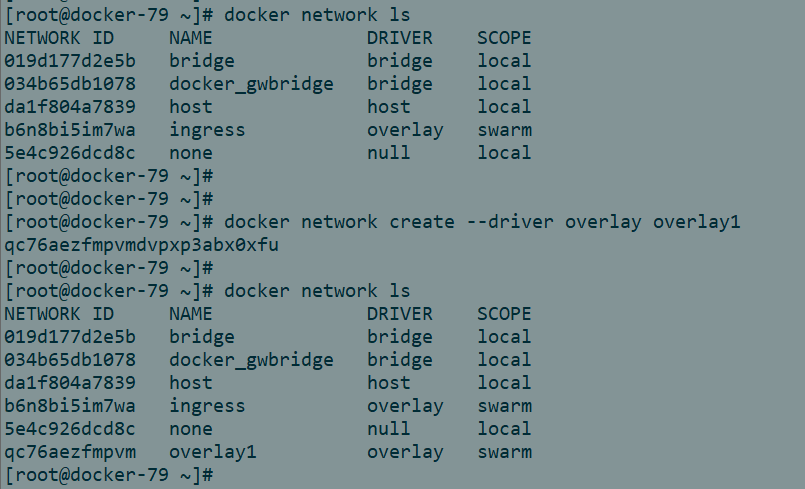

• 2.1 创建network ： docker network create --driver overlay overlay1

• 2.2 创建一个名为 client 的服务

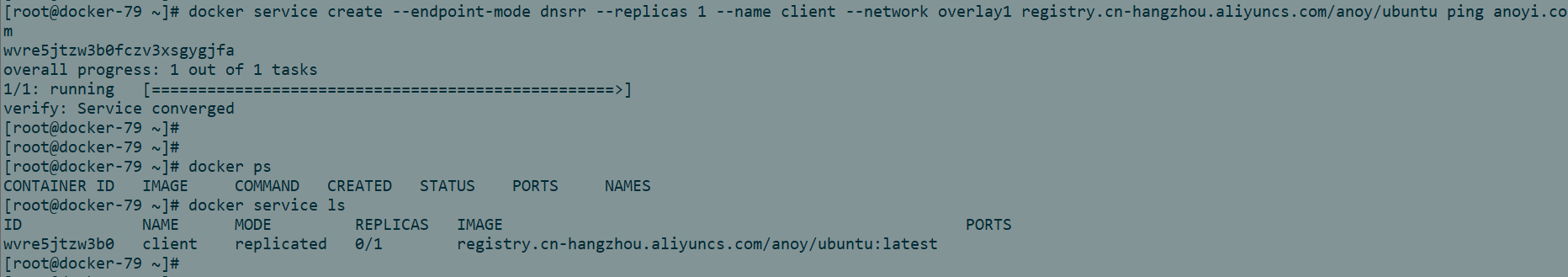

docker service create --endpoint-mode dnsrr --replicas 1 --name client --network overlay1 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu ping anoyi.com

会自动拉取镜像 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu ，然后自动启动。

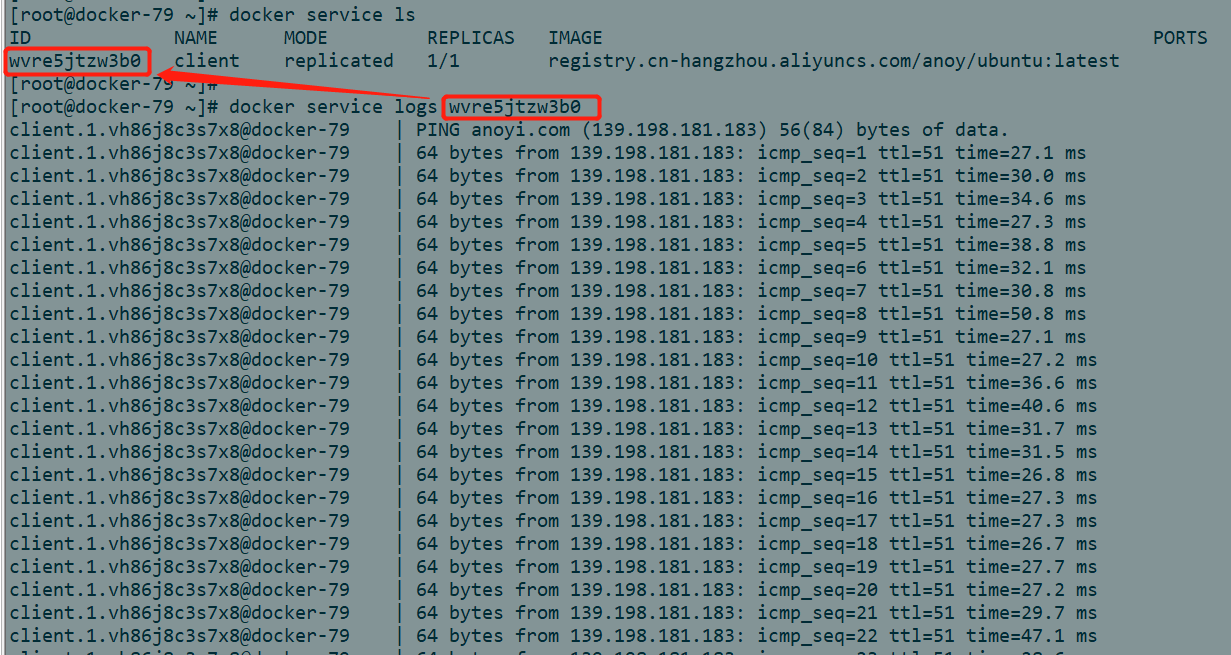

查看服务日志：docker service logs 服务ID

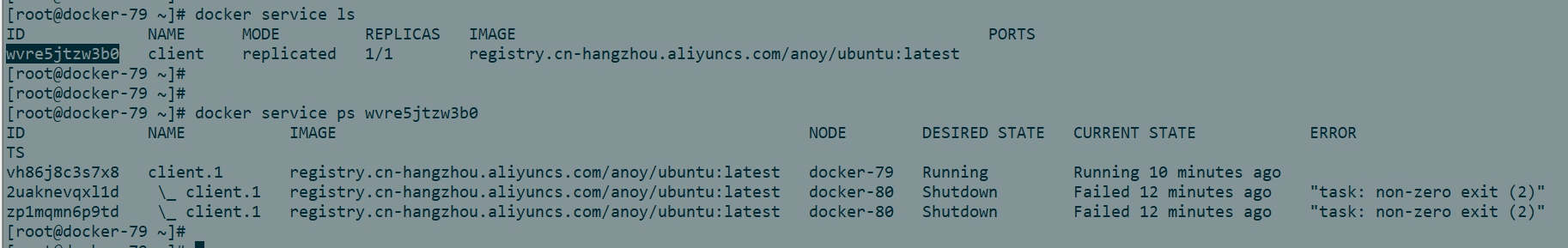

看下启动痕迹：docker service ps 服务ID

可以看到，在docker-80机器上运行两次后失败了，最终是运行在docker-79机器上的。

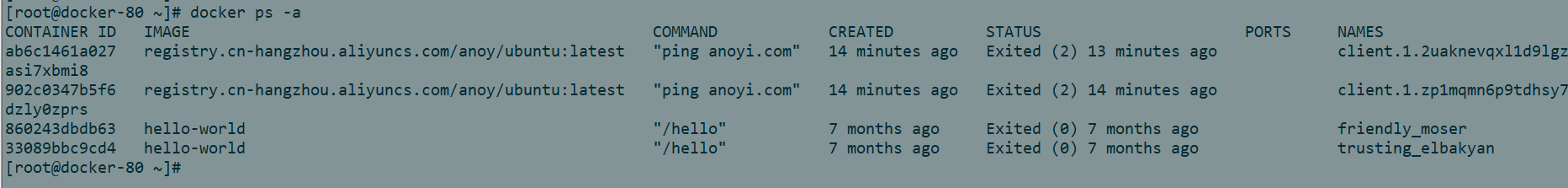

去80机器上看下：docker ps -a 可以看到有两次启动痕迹，状态都为Exist

• 2.2 创建 vote 服务

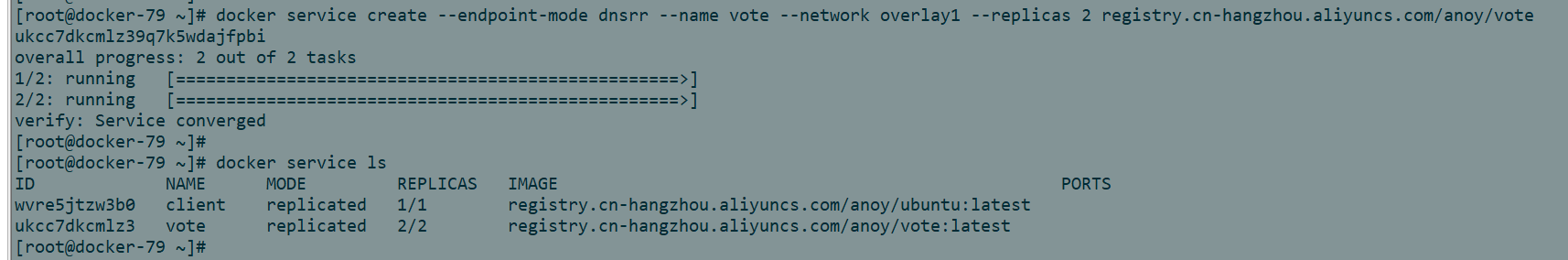

docker service create --endpoint-mode dnsrr --name vote --network overlay1 --replicas 2 registry.cn-hangzhou.aliyuncs.com/anoy/vote

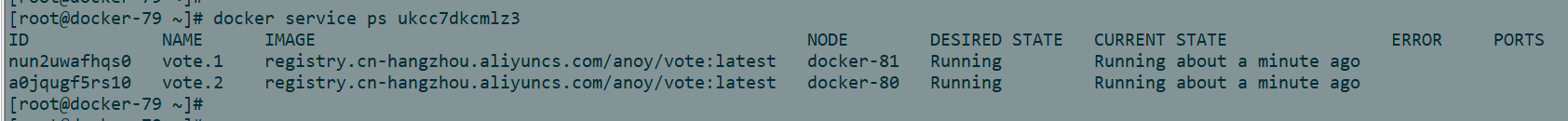

可以看到创建了两个服务实例，并且自动分配，运行在80和81机器上，如下图 NODE 列所示。

• 2.3 进入client 服务内部，查看vote 解析规则

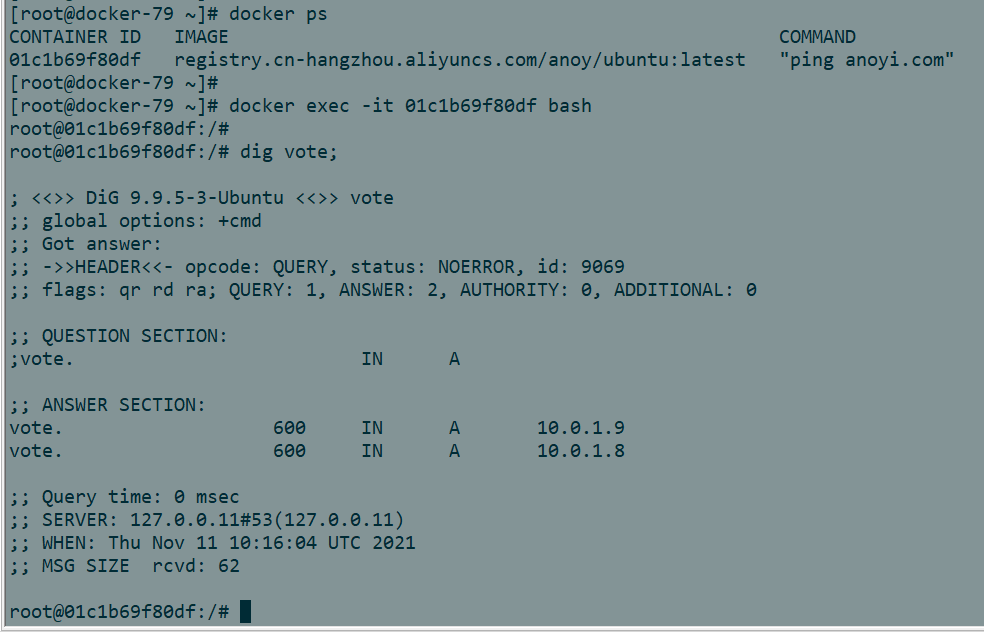

从上面的服务运行情况，可以看到client 服务是运行在79机器上的，所以需要从79机器上执行 docker ps，拿到容器ID，然后进入服务内部，使用 dig 来解析服务名 “vote”， 可以看到 vote 会解析到 10.0.1.9 和 10.0.1.8，这两个地址是集群内部的网络通信IP。

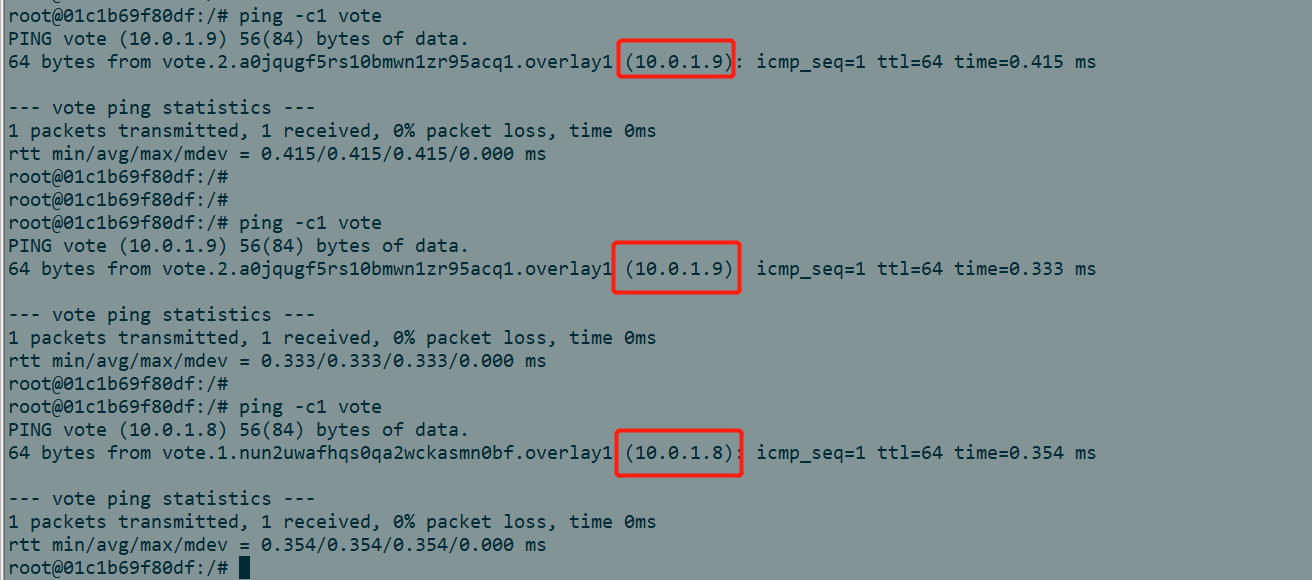

接着，使用 ping 解析 “vote” 服务，多次执行 ping -c1 vote 如下所示，随机交替解析到 10.0.1.9 和 10.0.1.8

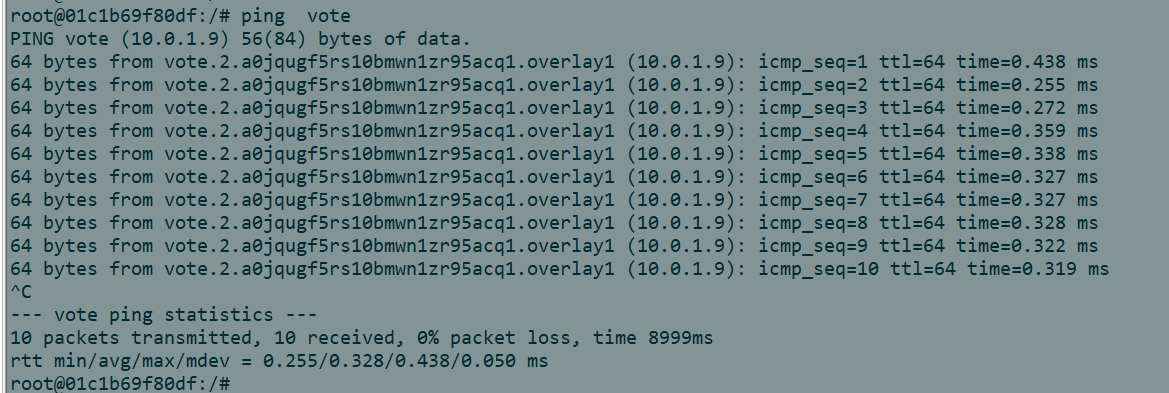

如果直接执行 ping vote，则一直解析到 同一个IP上。

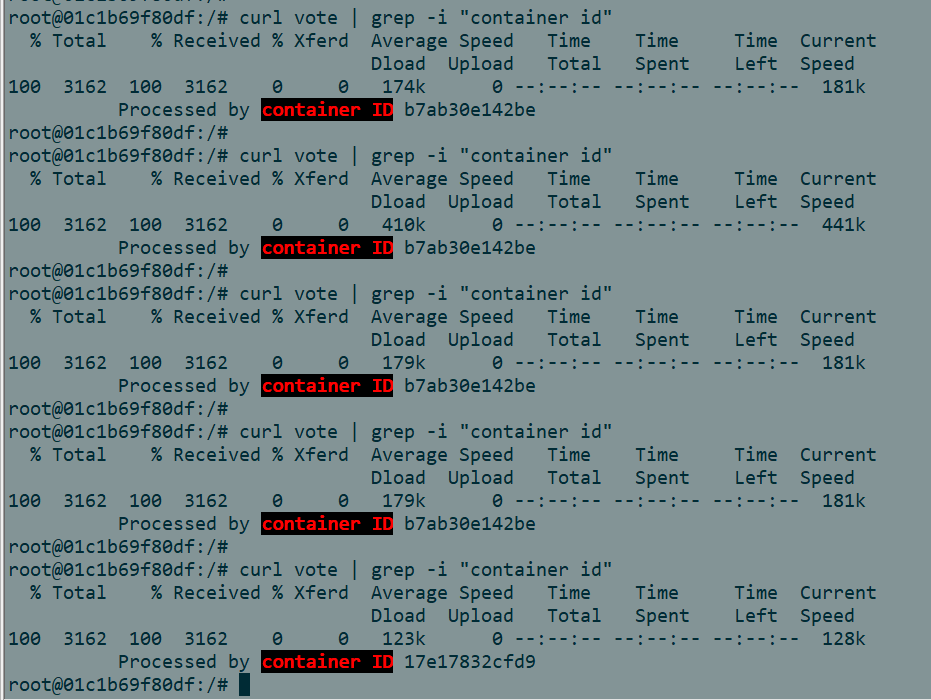

接着使用curl测试，可以看到也是可以随机解析到不同的容器上的。

基于DNS负载均衡存在如下问题：

• 某些应用程序将DNS主机名缓存 到IP地址映射，这会导致应用程序在映射更改时超时。
• 具有非零DNS ttl值 会导致DNS条目反映最新的详细信息时，发生延迟。

3. 基于VIP（Virtual IP）的负载均衡

基于VIP的负载均衡克服了基于DNS负载均衡的一些问题。在这种方法中，每个服务都有一个虚拟IP地址，并且该IP地址映射到与该服务关联的多个容器的IP地址。在这种情况下，与服务关联的服务IP不会改变，即使与改服务关联的容器死亡并重新启动。

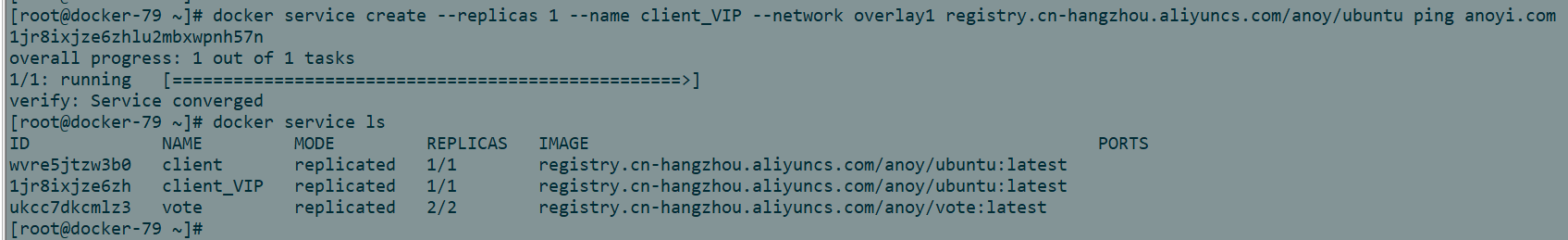

使用如下命令创建两个新的服务：client_VIP 和 vote_VIP

docker service create --replicas 1 --name client_VIP --network overlay1 registry.cn-hangzhou.aliyuncs.com/anoy/ubuntu ping anoyi.com

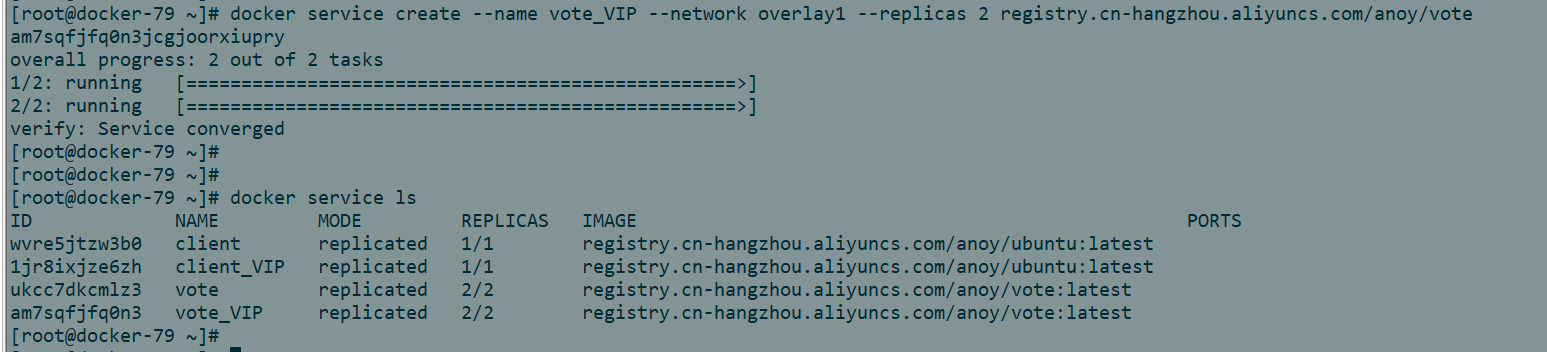

docker service create --name vote_VIP --network overlay1 --replicas 2 registry.cn-hangzhou.aliyuncs.com/anoy/vote

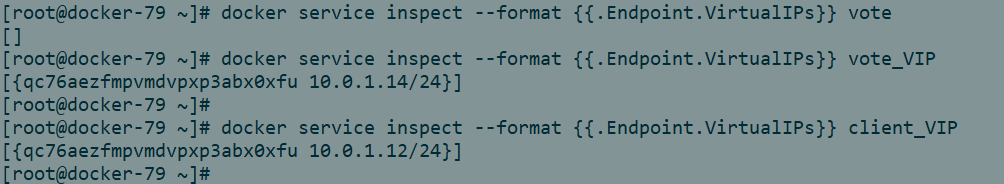

查看这两个服务和他们的IP：docker service inspect --format {{.Endpoint.VirtualIPs}} 服务名称

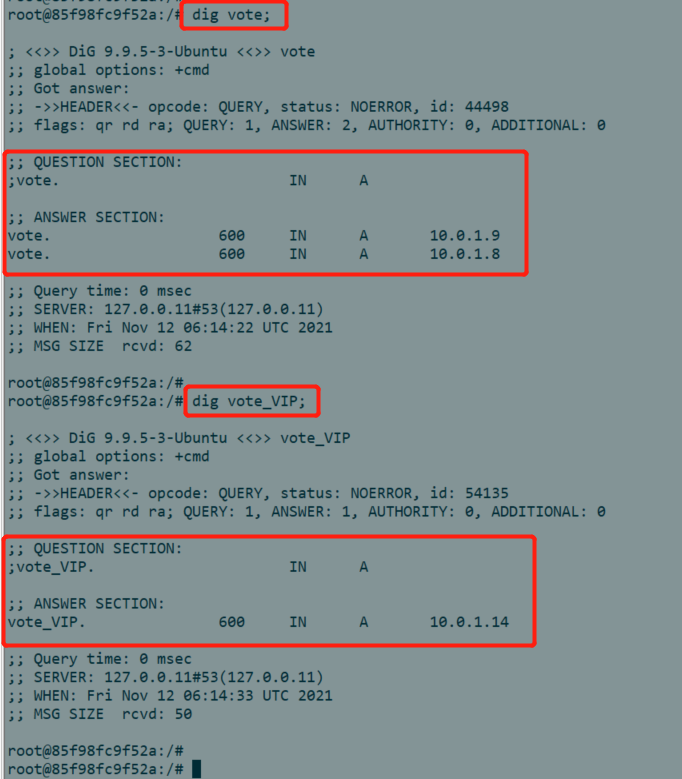

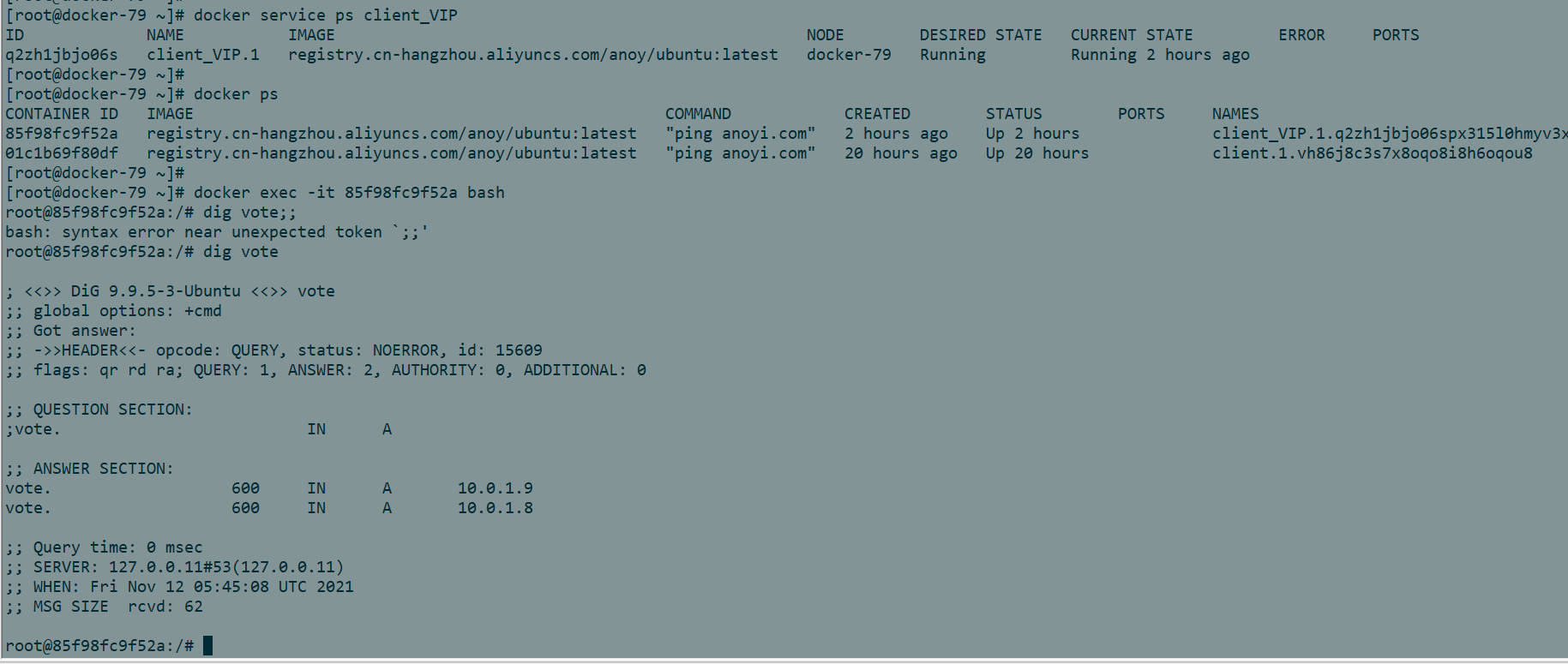

在 client_VIP的容器中，使用 dig vote可以看到 vote 映射同上面一样，映射到到 10.0.1.9 和 10.0.1.8

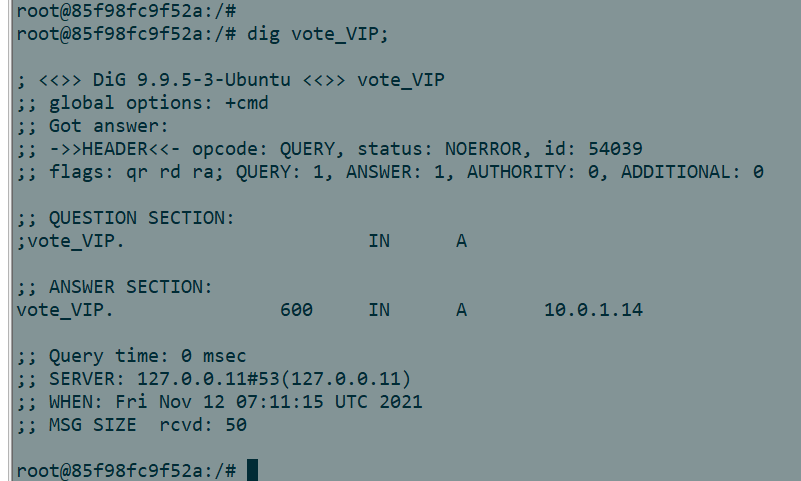

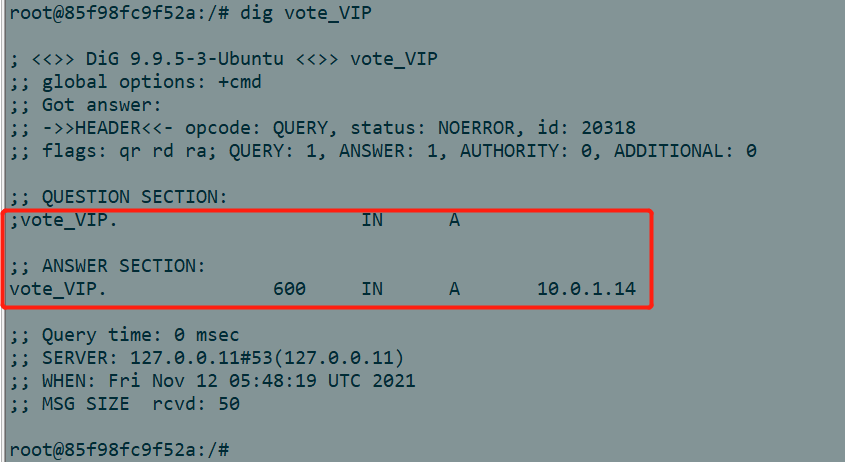

使用 dig vote可以看到 vote_VIP 映射到到 10.0.1.14

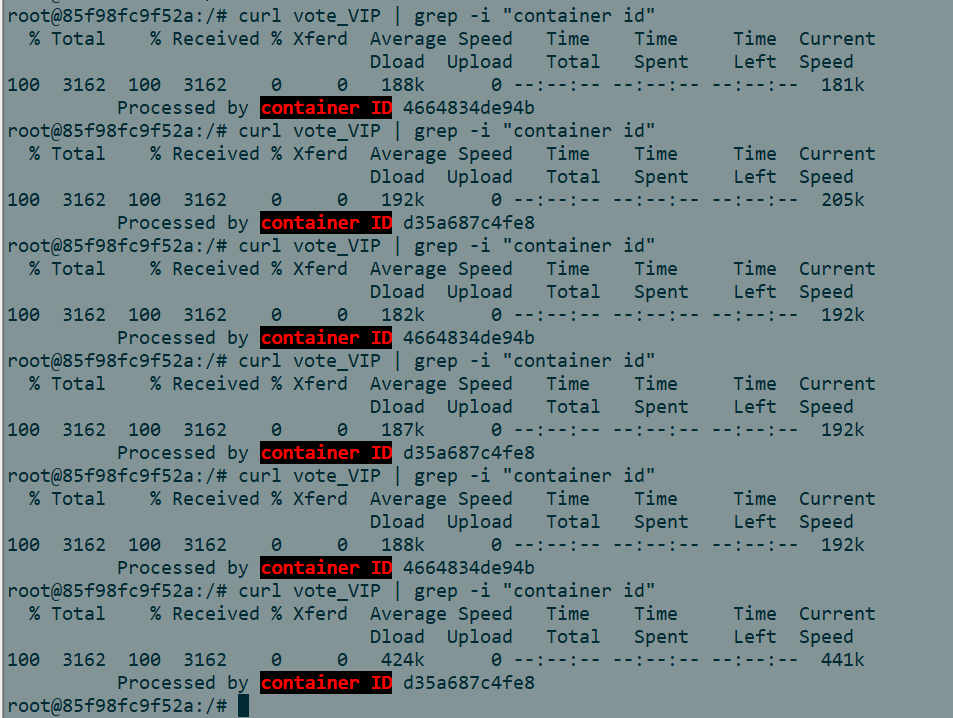

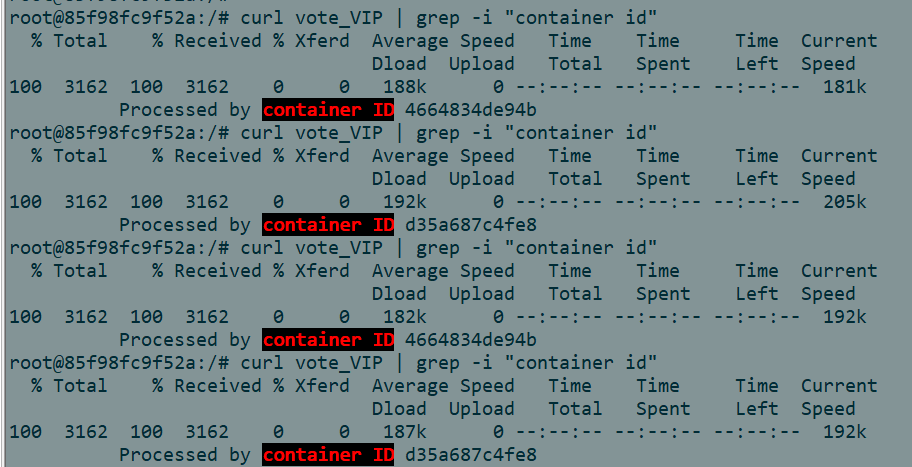

接着使用 curl 请求 vote_VIP 服务：curl vote_VIP | grep -i "container id"，输出结果如下，可以看到时一种轮训分发请求到不同的容器：

这就有点神奇了，对比之前DNS负载均衡的结果，dig vote; 是两个IP，curl 请求的时候，是随机返回的，而 dig vote_VIP; 返回一个IP，curl的时候，是轮训机制分发的。

那这个Service IP 10.0.1.14 是怎么分发到两个容器的呢？

实质是使用Linux内核的iptables 和 IPVS 负载均衡到2个容器。IPtables 实现防火墙机制，IPVS 实现负载均衡。这句话是重点，圈起来要考的。

下面带着这个猜想，看下能不能证明一下。

使用nsenter 进入容器网络空间（namespace）。为此我们需要找到网络命名空间。

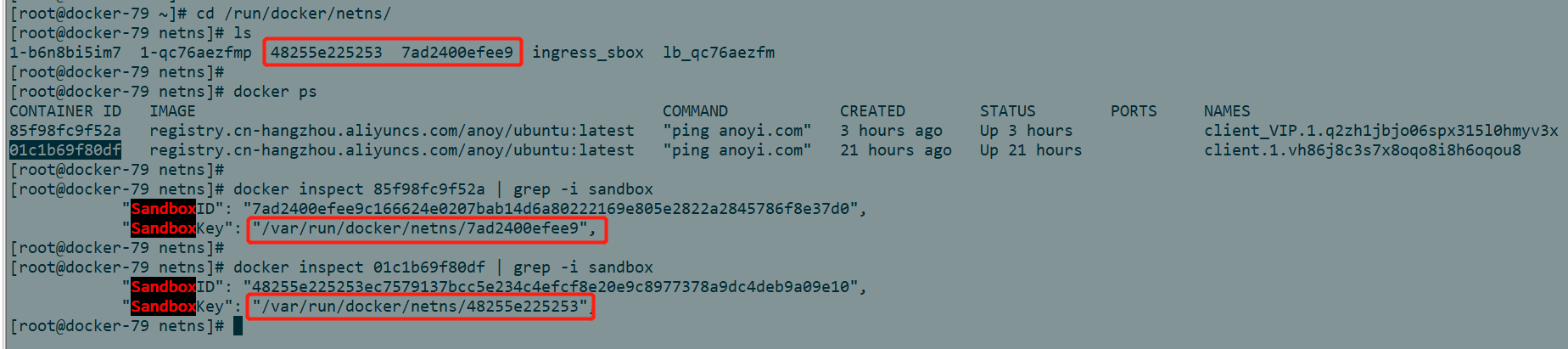

如下是docker-79上面的网络命名空间：

进入 /run/docker/netns 目录，可以看到有6个网络命名空间，前两个用于overlay网络，后面用于容器。

接着进去 client_VIP 容器内的网络空间。使用：docker inspect 4664834de94b | grep -i sandbox ，其中 SandboxID 即为 client_VIP 容器的网络空间

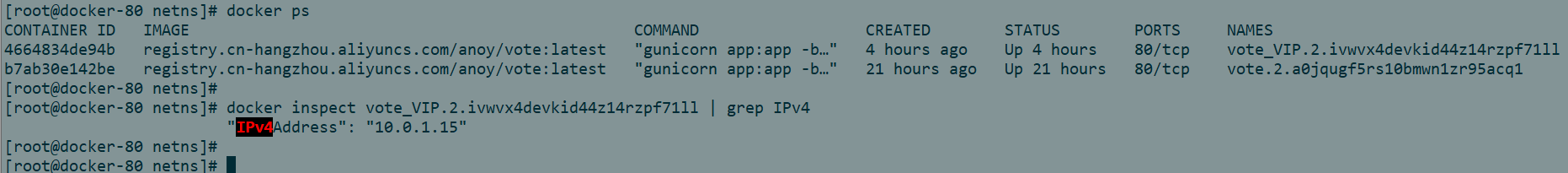

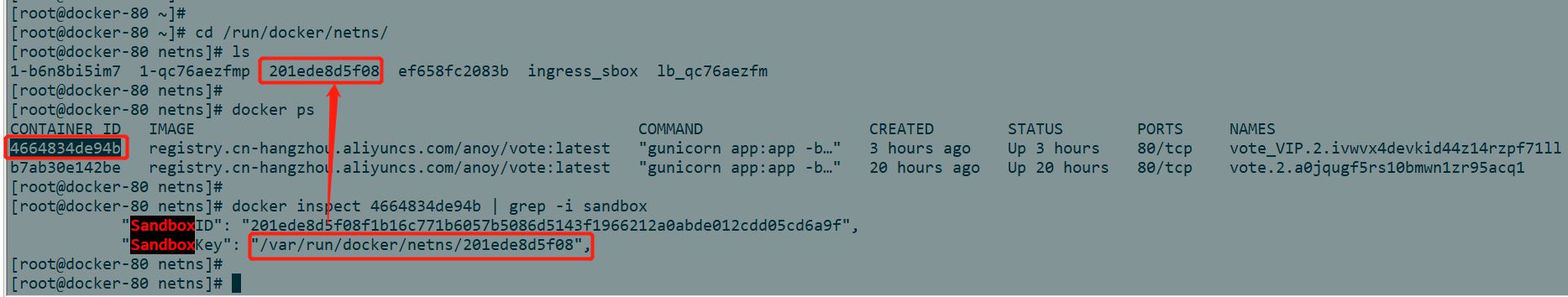

同理可以看到 如下是docker-80上面的网络命名空间：

最后对比下结果：

client_VIP 解析vote_VIP 返回的IP是 10.0.1.14，多次执行仍然是10.0.1.14

其中 curl vote_VIP | grep "container id" 可以看到轮训到两个不同的容器上去。

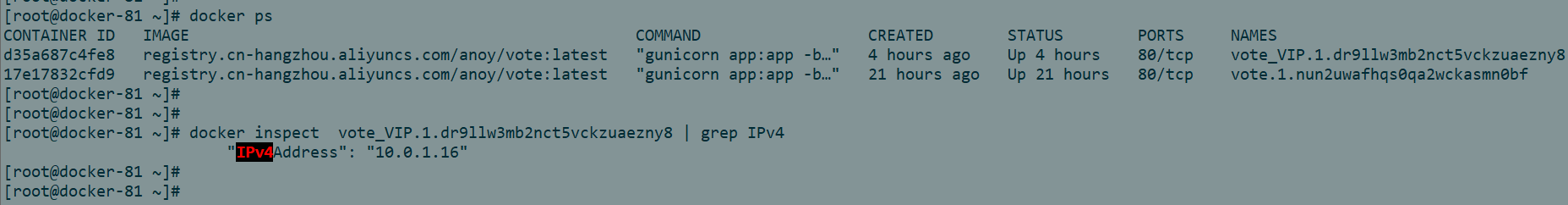

两个容器的IP分别为：10.0.1.15 、10.0.1.16

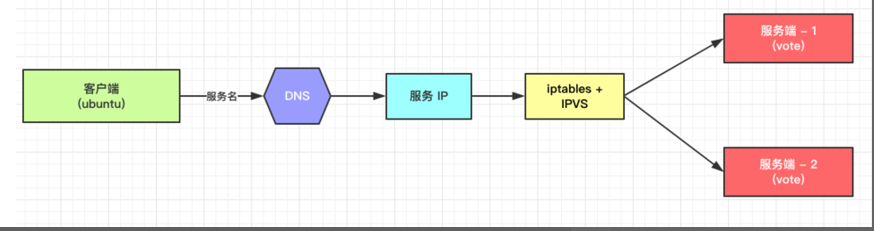

至此，可以看到DNS Server 会将服务名 vote_VIP 解析到 Service IP 10.0.1.14 ，使用iptables和ipvs，实现两个服务端 vote_VIP 容器10.0.1.15 、10.0.1.16的负载均衡。

4. 路由网格（Routing mesh）

使用路由网络，服务暴露的端口会暴露在集群中的所有的工作节点。Docker 是通过创建“ingress overlay”网络来实现这一点的，所有节点默认使用内在sandbox 网络命名空间成为“ingress” overlay网络的一部分。

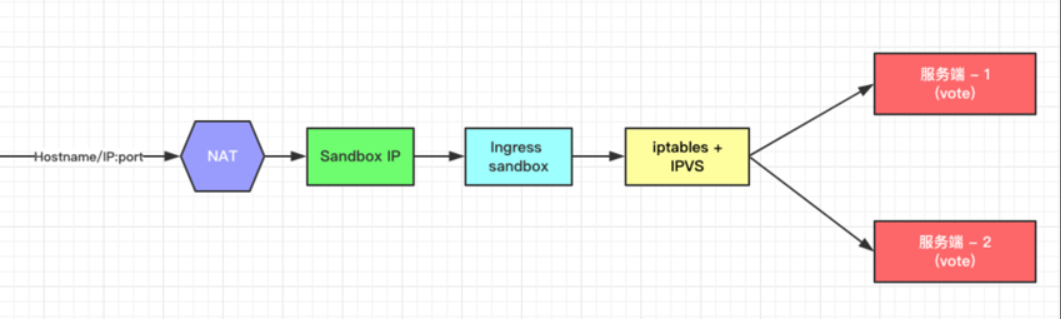

首先，会将Hostname或IP映射到Sandbox IP，Sandbox中的 iptables 和 IPVS 负责将请求负载均衡到2个vote_Routing 容器，Ingress Sandbox网络命名空间驻留在 Docker Swarm 集群中的所有工作节点，它通过主机映射的端口负载均衡到后端容器来协助路由网格功能。

但是我这里测试后发现，只能访问主节点IP才能请求通，其他节点上的容器请求不通。这就很迷。。。。。。

创建服务：vote_Routing

docker service create --name vote_Routing --network overlay1 --replicas 2 -p 8080:80 registry.cn-hangzhou.aliyuncs.com/anoy/vote

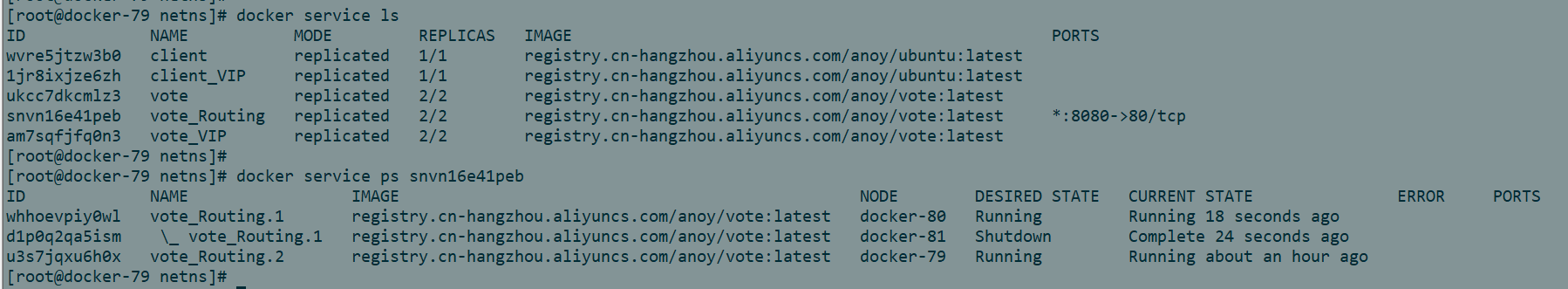

创建服务后，可以看到，服务vote_Routing 分别运行在 docker-80 和 docker-79 两台服务器上。

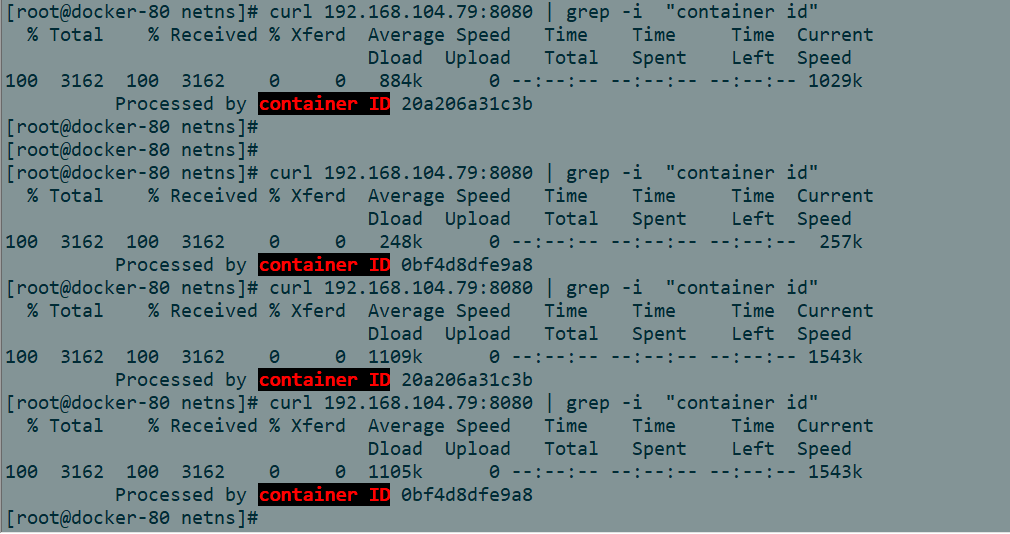

在 docker-80 服务器上可以正常请求的通，并且是轮训的机制负载均衡到两台服务器的容器上。

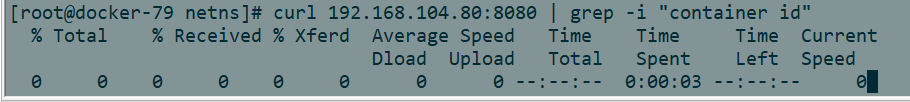

但是尝试在docker-79机器上请求：curl 192.168.104.80:8080 | grep -i "container id" 却一直没有响应回来。。。。。。。

也不报错，其中上图的Time列 开始计时，计时能一直走下去，直到提示连接超时。。。。。。。。。。

此时确保防火墙也是关闭状态的，连接超时这个就很坑。。。。。。。。

后面换成别的镜像测试后再补充。
