* 定义

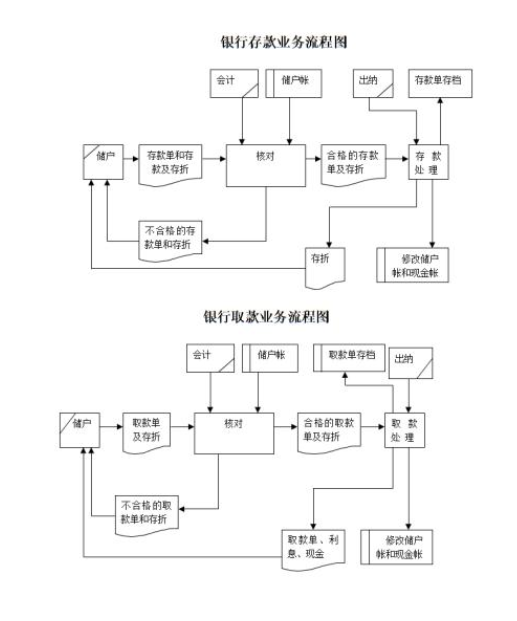

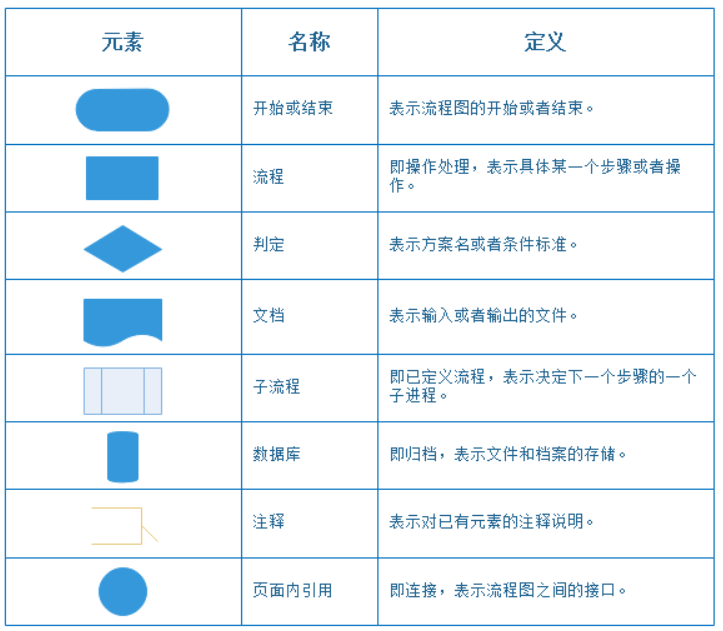

一、流程图是流经一个系统的信息流、观点流或部件流的图形代表。在企业中，流程图主要用来说明某一过程。这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必需的管理过程。

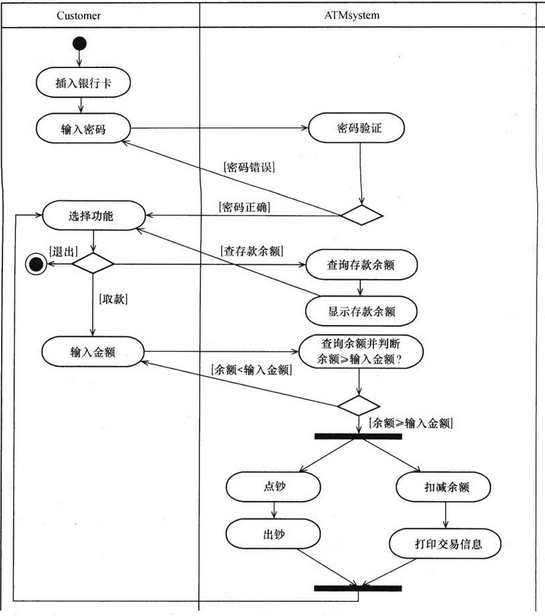

二、活动图(activity diagram，动态图)是阐明了业务用例实现的工作流程。业务工作流程说明了业务为向所服务的业务主角提供其所需的价值而必须完成的工作。业务用例由一系列活动组成，它们共同为业务主角生成某些工件。工作流程通常包括一个基本工作流程和一个或多个备选工作流程。工作流程的结构使用活动图来进行说明。活动图描述的是，谁在什么情况下，如何做特定的事情。

* 流程图与活动图的区别

一、流程图明确的指定了每个活动的先后顺序，而活动图描述活动所必要的工作顺序（最根本的区别）。活动图主要考虑业务的流程，体现actor与系统的交互行为。
二、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理之间有严格的顺序和时间关系；而活动图描述的则是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
三、 活动图能够表示并发活动的情形，而流程图做不到。
四、活动图是面向对象的，而流程图是面向过程的。
4.举例分析流程图与活动图的联系
都是用来描述活动的顺序的，展现从一个活动到另一个活动的控制流，活动图本质上是一种流程图
